はじめに

今回は、HPの一体型パソコン 「HP Pavilion All-in-One 24-xa0172jp」 に搭載されている、
TVチューナーカードの取り外し・取り付け手順 について紹介します。

テレビが映らない、チューナーが認識しない、ドライバーを入れ直しても改善しないなど、
内部のカードそのものが故障している可能性がある場合に役立つ内容です。

実際の作業は当店YouTubeチャンネル「パソコン分解・修理チャンネル」で公開しており、
この記事では動画の流れをもとに、作業のポイントと注意事項を整理しています。

【パソコン修理】HP Pavilion All-in-One – 24-xa0172jp｜TVチューナーカードの取り外し・取り付け手順｜修理・交換用参考動画 – YouTube

以下は動画の内容を要約した作業の流れです。
背面カバーの取り外しやケーブルの扱いにはコツが必要なので、動画と併せて確認すると理解しやすくなります。

まず下部のスタンドを取り外します。
底面には6本のネジがあり、中央2本を外すとスタンドが外れます。
ネジの上にはシールが貼られている場合があるため、先に剥がしてから作業します。

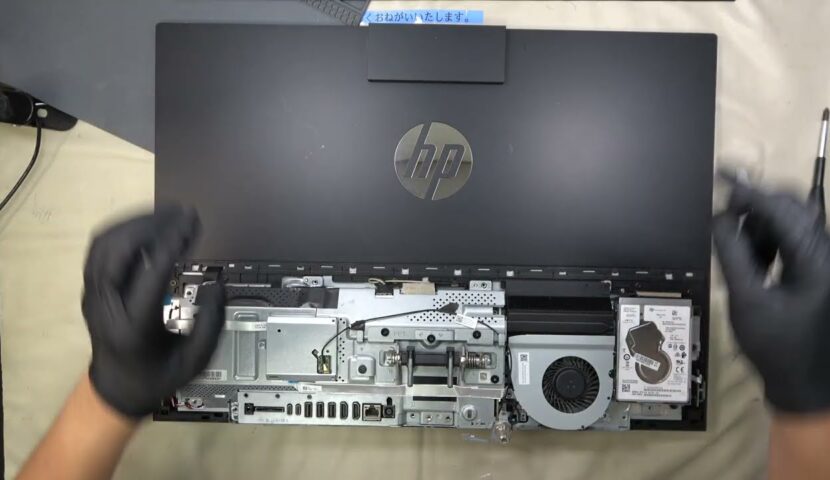

スタンドを外した後、背面カバーを外します。
下部のプラスネジを1本緩めると隙間ができるため、
そこにプラスチック製のヘラを差し込んで爪を外していきます。

⚠️ 爪が非常に硬く、無理に力を入れると折れる可能性があります。
角の部分は特に慎重に、少しずつ浮かせるように外しましょう。

カバーを全体的に動かすと「パチッ」と音を立てて外れます。
内部が見える状態になったら、TVチューナーカードの位置を確認します。

チューナーカードはアンテナ端子付近に搭載されています。
金属カバーで覆われている場合は、まずそのカバーを取り外します。
固定ネジを外し、カードをゆっくりと引き抜きます。

裏面には部品の型番（例：L21913-001 や DT410 系統）などが記載されています。
もし変色や焦げ跡がある場合は、熱による劣化や故障の可能性があります。

💡 ポイント:
・カードを外す際は斜め上方向に持ち上げるとスムーズです。
・接続ケーブルやアンテナ線を忘れずに外しておきましょう。

交換用のカードを同じ位置・角度で差し込みます。
正しく装着できたら、固定ネジでしっかりと留めてください。
アンテナケーブルを忘れずに再接続し、カバーを取り付けて保護します。

ケーブルは本体内部の溝やテープで固定されている場合があります。
外した際にズレた場合は、ケーブルを元の位置に戻して配線を整えましょう。

すべてを組み戻す前に、一度電源を入れてテレビが正常に映るか確認します。
受信ができれば交換は成功です。

⚠️ 先にカバーをすべて戻してしまうと、動作しなかった際に再度分解が必要になります。
仮組みの状態で確認するのが効率的です。

動作確認後、カバーとスタンドを取り付けて固定します。
カバーの爪が硬いため、均等に押し込みながら取り付けてください。
液晶面を下にして作業する際は、画面に圧力がかからないよう注意します。
