Sony PCV-JX10BP｜電源ユニットの取り外し・交換手順（修理・交換参考）

YouTubeで見る

この動画が参考になった方は、
チャンネル登録
していただけると嬉しいです。

今回の作業概要（交換部品）

今回は、Sony デスクトップ PCV-JX10BP に搭載されている
電源ユニットの取り外し・交換作業を対象としています。
電源が入らない、起動しないといった症状が出た際の判断材料として参考になる内容です。

電源ユニットを疑う主な症状

• 電源ボタンを押しても全く反応しない
• ファンが回らずランプも点灯しない
• 一瞬反応するがすぐに落ちる場合がある

作業前の注意点

• 必ず電源ケーブルを抜いた状態で作業します。
• 内部コネクターが固く、無理に引くと怪我をする可能性があります。
• ケースや部品が重いため、落下に注意します。

取り外し・取り付けの流れ（概要）

1. 上部カバーとサイドカバーのロックを解除し、外装を取り外します。
2. フロントカバーを外します。

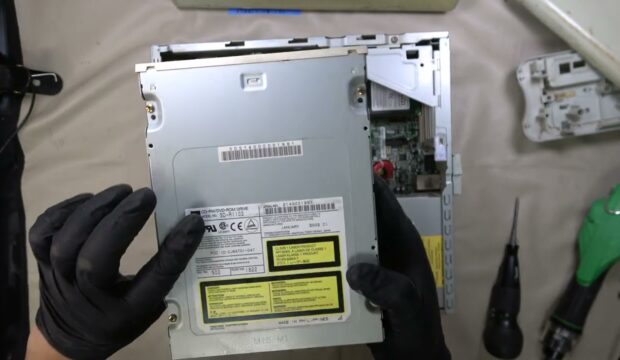

3. 光学ドライブ固定ネジを外し、前方へスライドさせて作業スペースを確保します。
4. ハードディスク・光学ドライブに接続されている電源コネクターを外します。
5. マザーボード側の電源コネクターを外します。
6. 電源ユニット固定ネジ2か所を外し、電源ユニットを取り出します。

取り外し時のポイント

• 電源コネクターは非常に固い場合があり、指を挟まないよう注意します。
• 光学ドライブを前にずらすことで、電源ユニットが外しやすくなります。
• マザーボード付近に落とさないよう、慎重に持ち上げます。

取り付け時のポイント

• 先に電源ユニット本体をネジ2か所で仮固定します。
• 各電源ケーブルが正しく接続されているか確認します。
• 他のケーブルを踏み込んでいないかを確認します。

組み戻し後の確認ポイント

• 仮組み状態で電源を入れ、起動するか確認します。
• 起動しない場合は、電源コネクターの挿し直しを行います。
• それでも改善しない場合、電源ユニット以外の部品が影響している可能性があります。

電源ユニットの型番・仕様（動画内で確認できる範囲）

• 型番：MJPC-130A（表記例）
• マザーボード接続：16ピン構成
• CPU補助電源コネクターはない構成

同一型番でなくても、形状や仕様が一致すれば搭載できる場合がありますが、
判断が難しい場合は慎重な確認が必要になります。

まとめ

• PCV-JX10BP の電源ユニットは独自形状で、交換には分解手順の把握が重要です。
• 光学ドライブをずらすことで、電源ユニットの脱着がしやすくなります。
• 交換後は必ず仮組みで動作確認を行うことが重要です。
• 改善しない場合は、他の部品が影響している可能性も考慮します。
