NEC PC-DA370HAR 搭載部品図鑑|実機で確認したDVDドライブ

NEC PC-DA370HAR 搭載部品図鑑|実機で確認したDVDドライブ

NEC PC-DA370HAR を分解した際に実機で確認できた DVDドライブ を、写真付きで紹介します。同じ機種名でも製造時期や仕様により搭載部品が異なる場合があります。

実機確認済み写真付き識別メモあり現物確認用資料
ご注意ください。
本記事は分解時に確認した部品情報の記録です。分解・交換作業は破損やデータ消失のリスクがあります。不安がある場合は専門業者への相談をおすすめします。

確認した部品情報

機種名 NEC PC-DA370HAR
部品名 DVDドライブ
識別メモ・型番・刻印など
GUD0N
確認方法 実機分解時に目視確認
注意事項 同じ機種でも搭載部品が異なる場合があります。購入・交換前に現物確認をおすすめします。

DVDドライブ(GUD0N)の実物写真

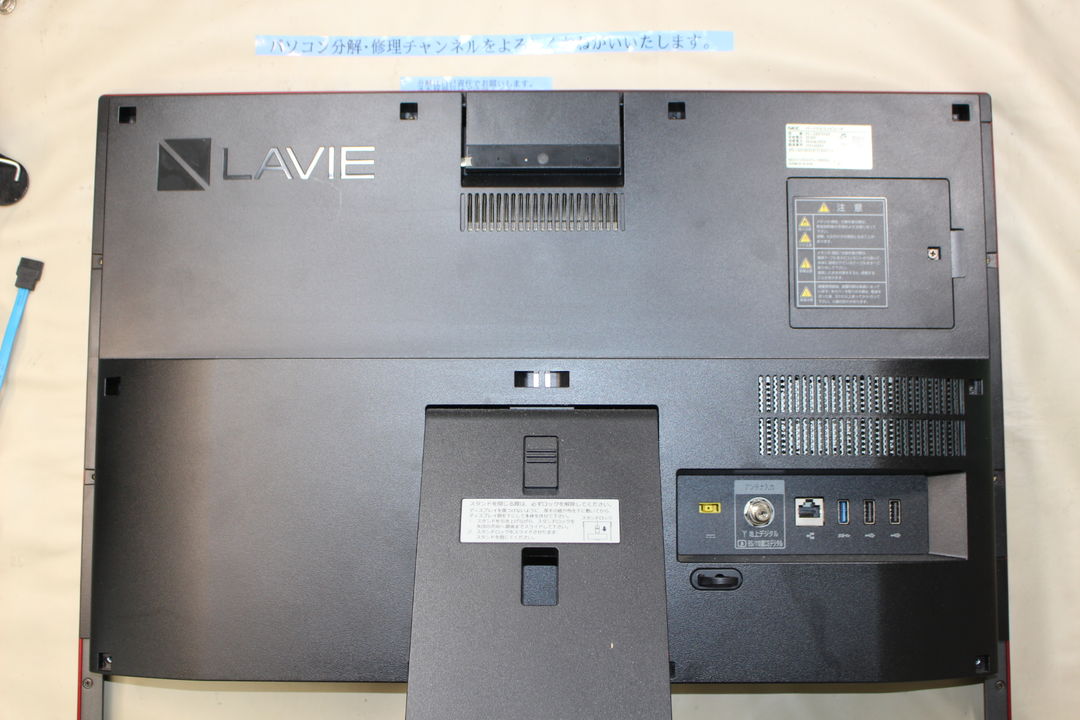

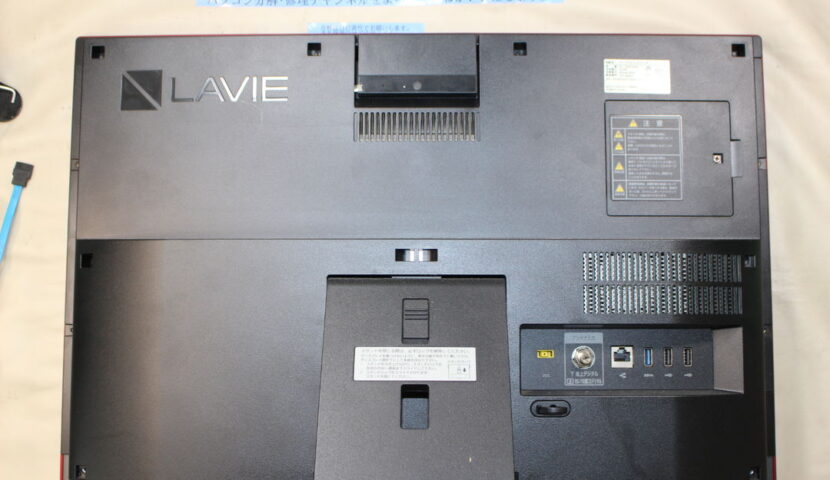

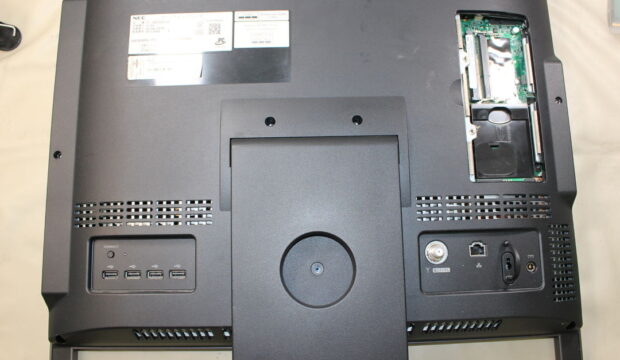

裏側のカバーを取り外していきます。カバーを固定しているネジを外していきます。
裏側のカバーを取り外していきます。カバーを固定しているネジを外していきます。

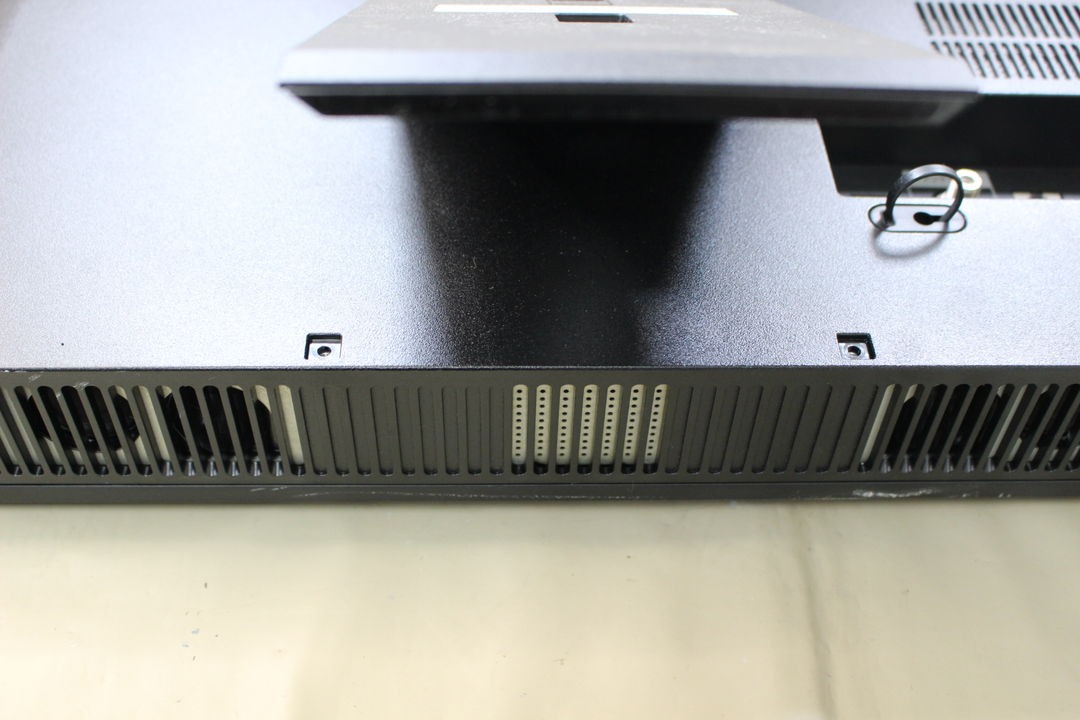

ここにもネジがあるので、これも外します。
ここにもネジがあるので、これも外します。

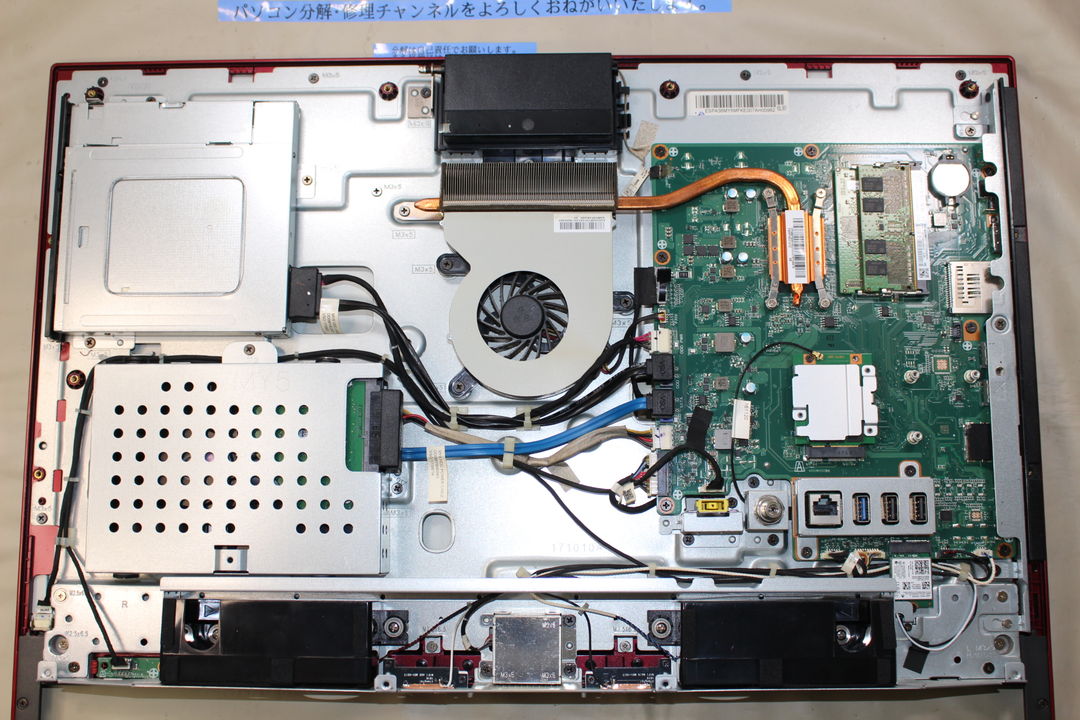

裏側のカバーを取り外しました。ツメがあるので、上側から外していくと外しやすいかと思います。
裏側のカバーを取り外しました。ツメがあるので、上側から外していくと外しやすいかと思います。

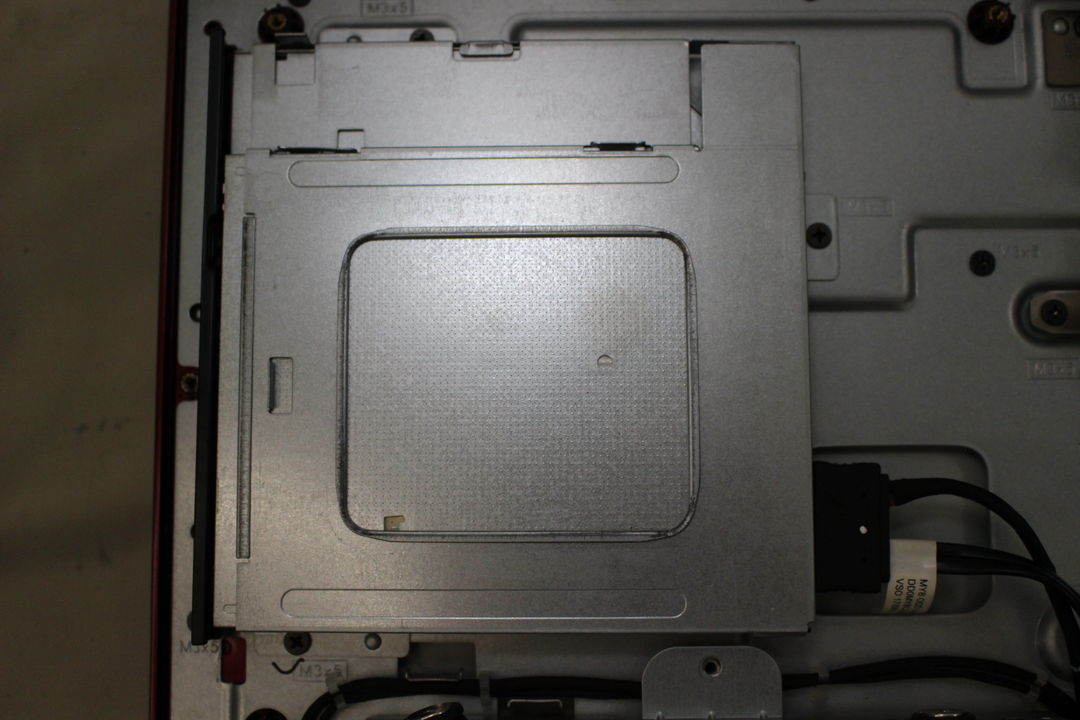

DVDドライブを固定している金具はネジ三か所で止まっている
DVDドライブを固定している金具はネジ三か所で止まっている

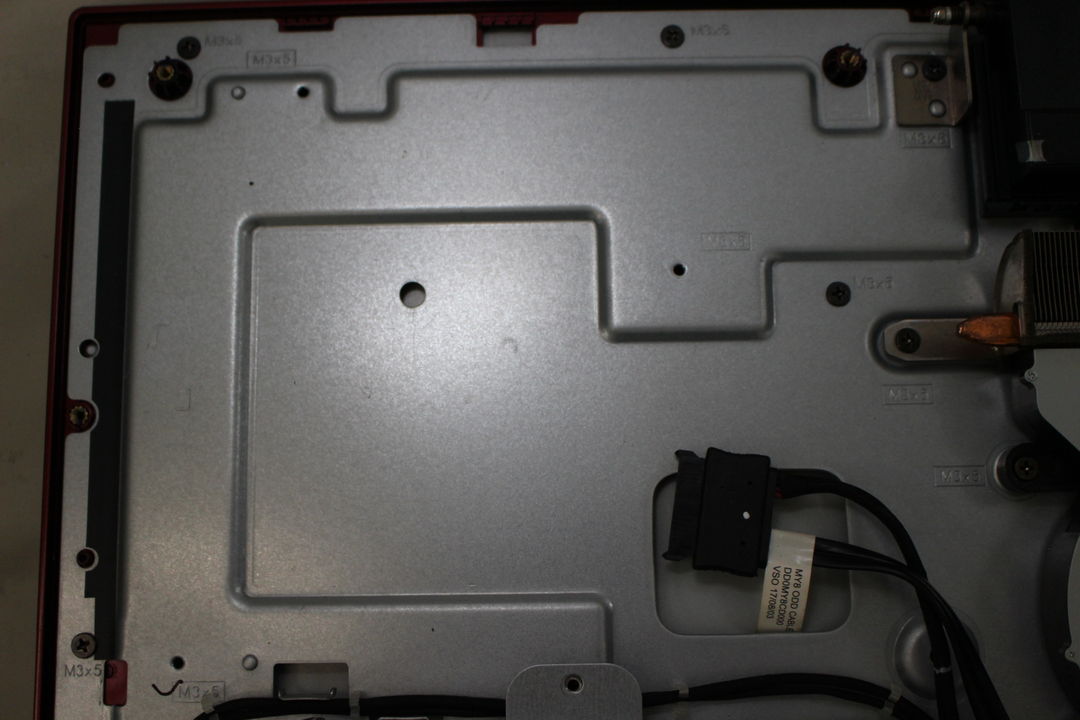

DVDドライブを取り外すとこんな感じ
DVDドライブを取り外すとこんな感じ

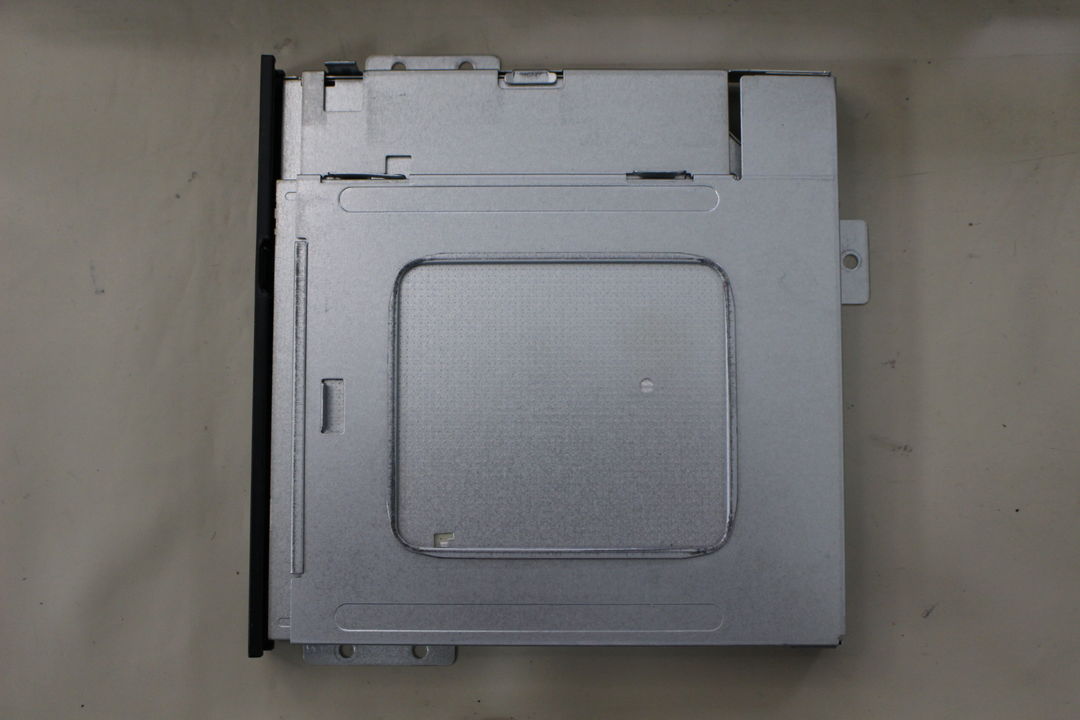

取り外したDVDドライブ
金属のカバーがついている
取り外したDVDドライブ
金属のカバーがついている

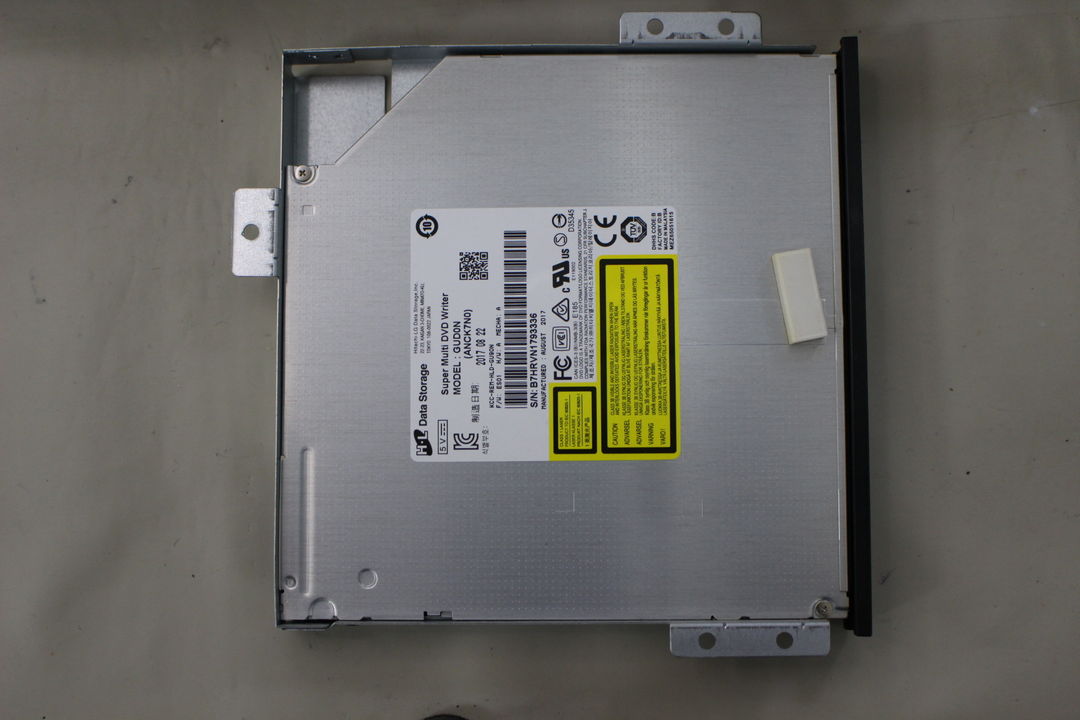

DVDドライブの反対側
DVDドライブの反対側

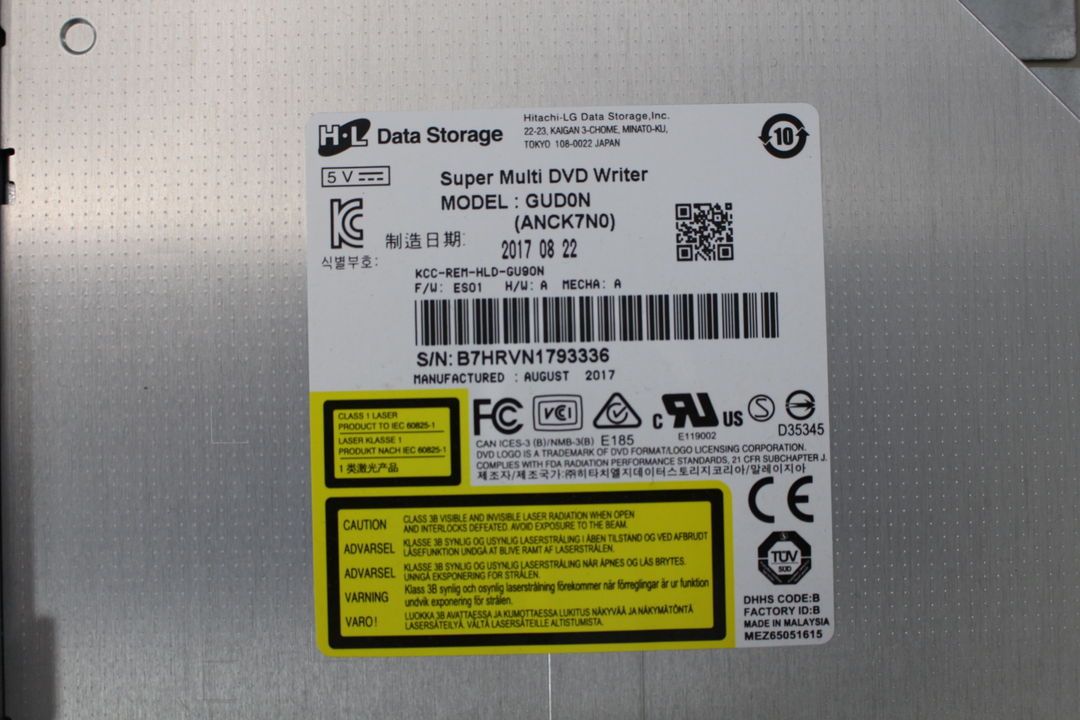

DVDドライブの使用搭載しているDVDドライブの厚みは9.5mmのスリムタイプ
DVDドライブの使用搭載しているDVDドライブの厚みは9.5mmのスリムタイプ

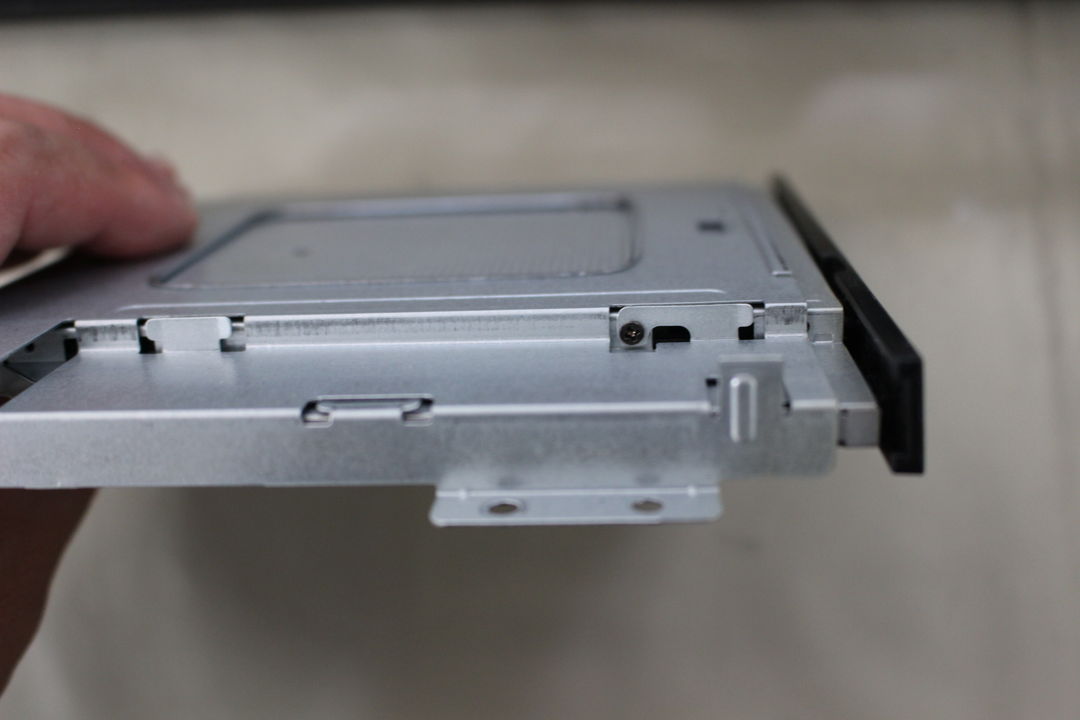

DVDドライブが取り付けられている金具のネジを外して行く
DVDドライブが取り付けられている金具のネジを外して行く

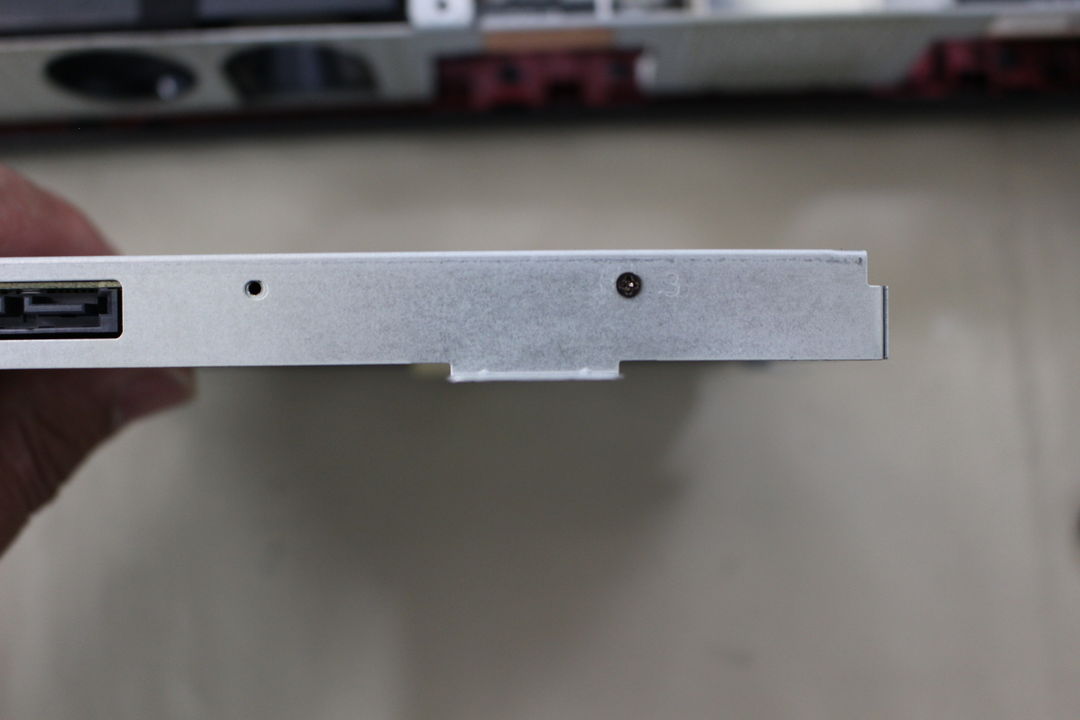

全部で四箇所
全部で四箇所

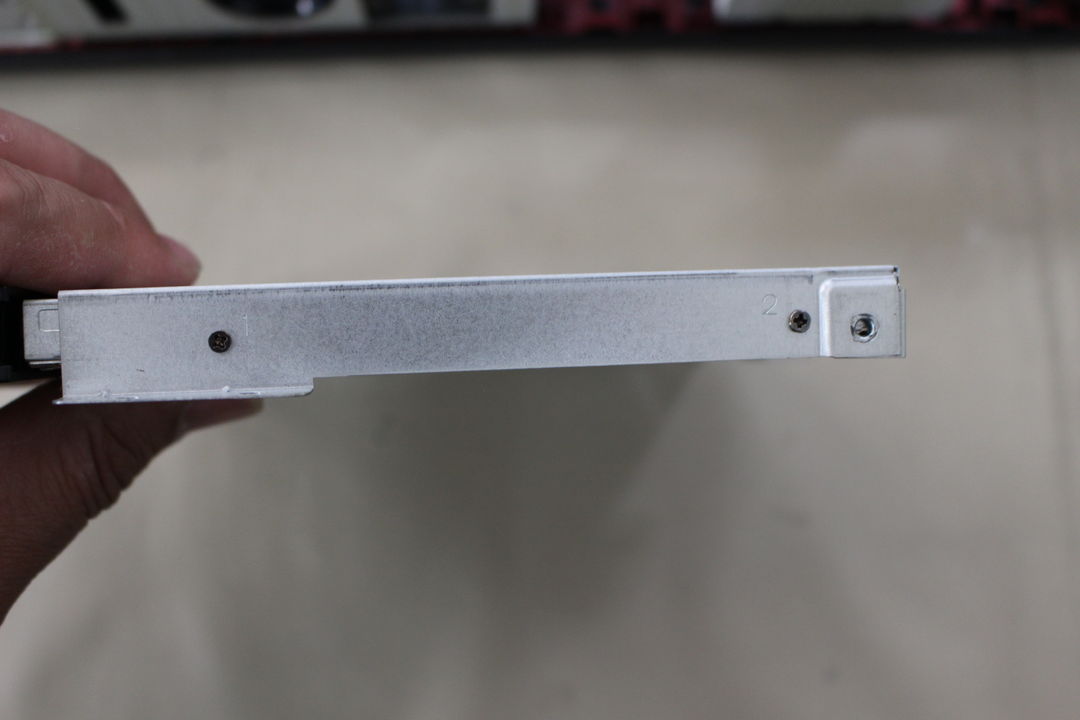

NEC PC-DA370HAR に搭載されていた DVDドライブ の実物写真(カット11)
NEC PC-DA370HAR に搭載されていた DVDドライブ の実物写真(カット11)

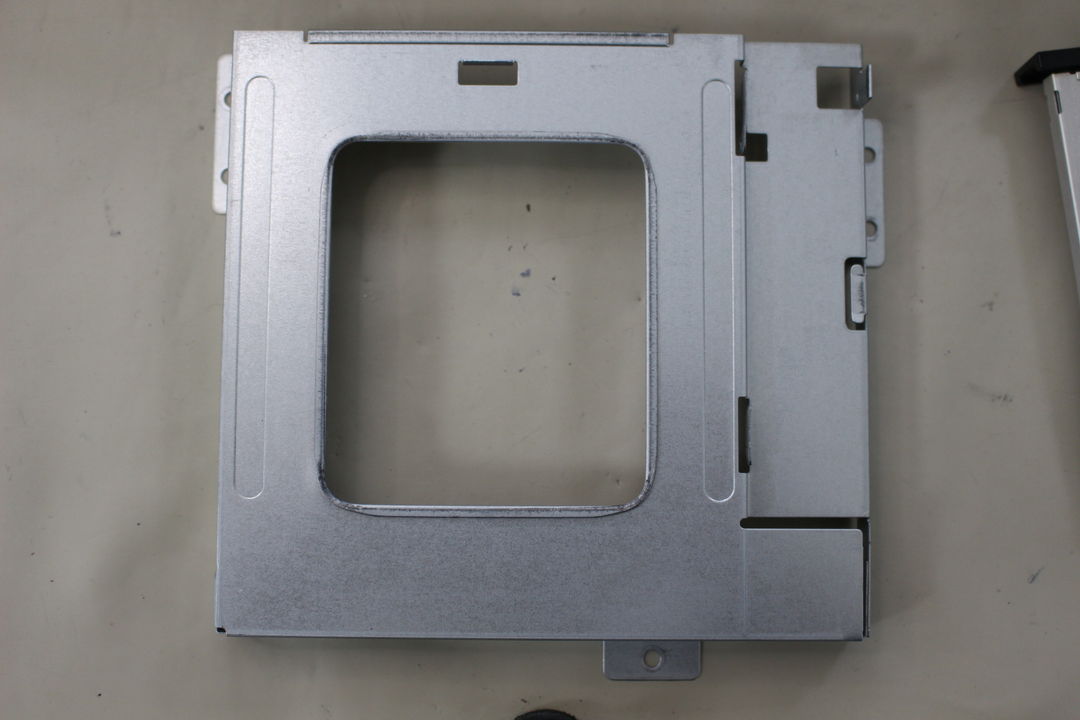

取り外したDVDドライブの金具
取り外したDVDドライブの金具

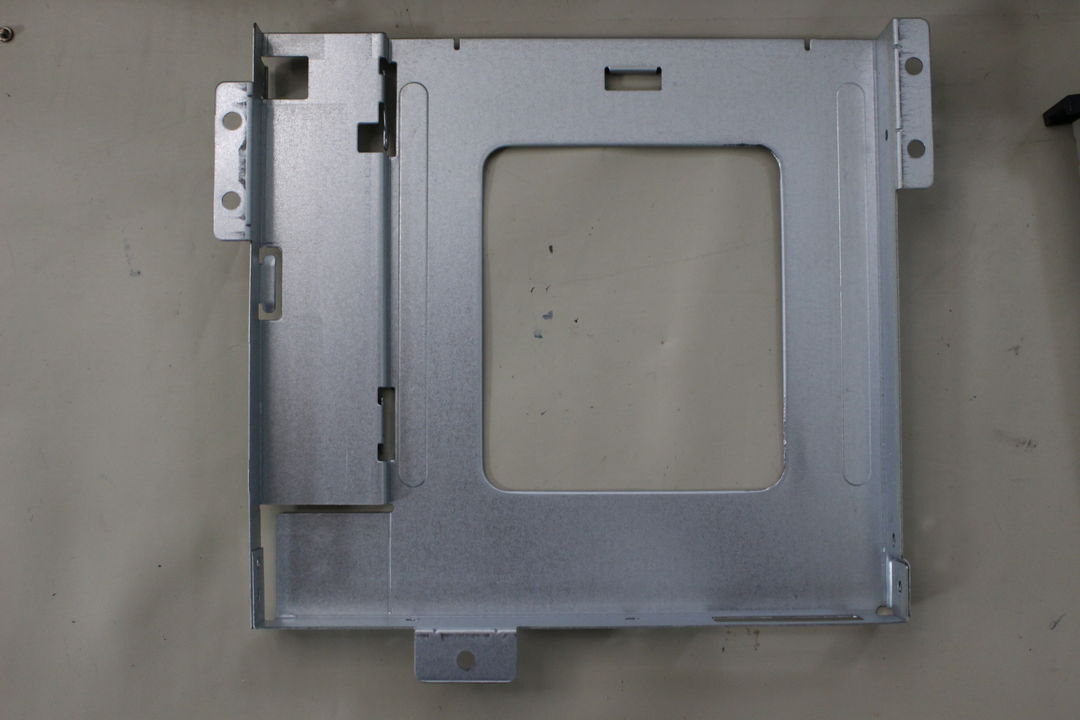

金具の反対側
金具の反対側

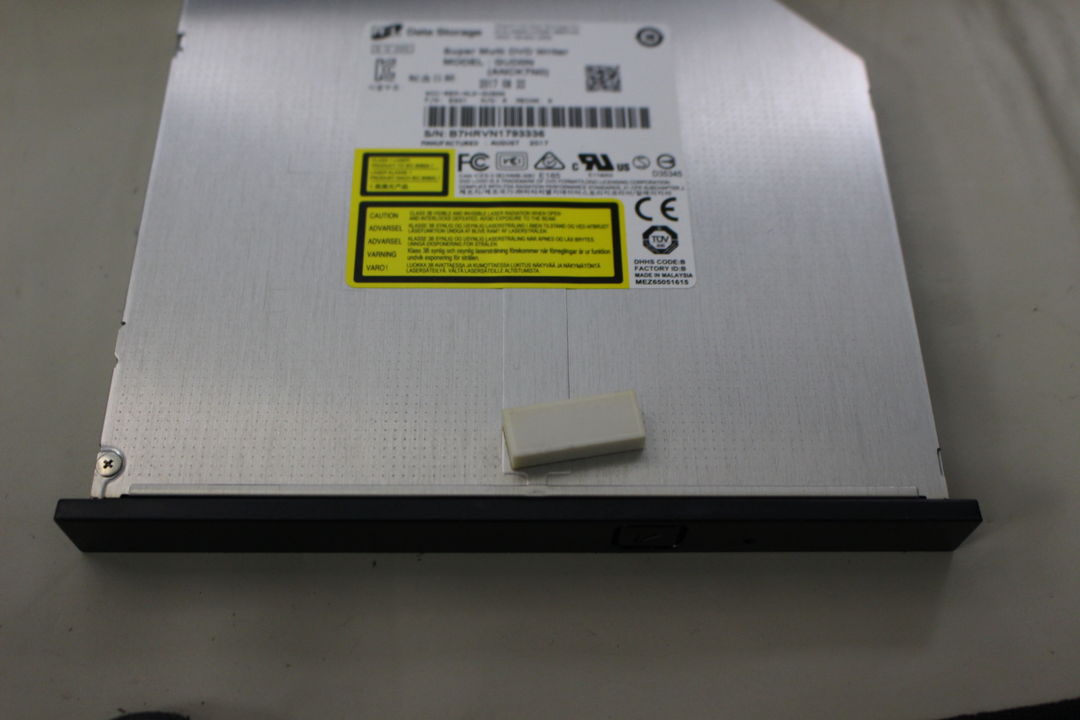

DVDドライブの正面はこんな感じ
黒い部分(ベゼル)を取り外す場合は、トレイを引き出してから取り外すとやりやすい
DVDドライブの正面はこんな感じ
黒い部分(ベゼル)を取り外す場合は、トレイを引き出してから取り外すとやりやすい

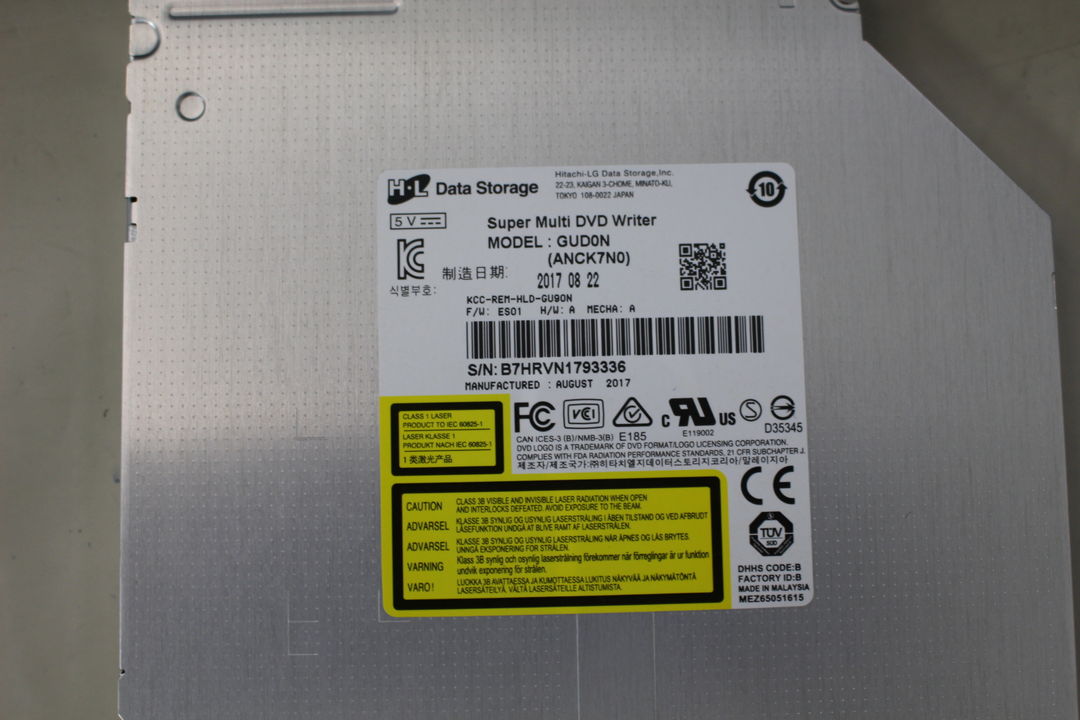

型番・仕様はこんな感じ
型番・仕様はこんな感じ
