Lenovo H520sの搭載部品一覧｜修理・故障時の部品確認・実機写真
Lenovo H520sを実際に分解して確認した搭載部品の型番・仕様・配置を、実機写真とともにまとめています。Lenovo H520sの修理や故障時に、部品の位置や交換対象を確認したい場合の参考としてご利用ください。
製品の基本情報
| メーカー・製品 | Lenovo H520s |
|---|---|
| メーカー | Lenovo（レノボ） |
| シリーズ名 | Lenovo Hシリーズ |
| 製品名 | Lenovo H520s |
| 正式型番 | Machine Type：10093／2561／4746。日本向けWindows 8モデル：47466AJ、47466BJ、47466CJ、47466DJ、47465GJ、47465FJ |
| パソコン種別（デスクトップ・ノート・一体型） | デスクトップパソコン |
| 筐体・フォームファクター | スリムタワー型（幅105mm） |
| 発売日・発売時期 | 2012年6月（国内販売確認。47462OJは2012年6月15日発売） |
| 発売時のOS | 構成・発売時期によりWindows 7 Home Premium 64bitまたはWindows 8 64bit。2012年10月カタログ掲載6型番はWindows 8 64bit |
| 標準CPU | 構成によりIntel Pentium G640／G645、Core i3-3220、Core i5-3330など（国内確認分） |
| チップセット | Intel H61 Express チップセット（2012年10月国内カタログ掲載モデル） |
| グラフィックス | CPU内蔵Intel HD Graphics（2012年10月国内カタログ掲載モデル） |
| 標準メモリ | 4GB（4GB×1）。CPU構成によりPC3-12800 DDR3またはPC3-10600 DDR3 SDRAM |
| 最大メモリ | 8GB（日本向け2012年10月カタログ掲載モデル） |
| メモリスロット | 2スロット（標準構成時は空き1） |
| 標準ストレージ | 500GB、7200rpm、3.5型HDD（2012年10月国内カタログ掲載モデル） |
| ストレージ規格 | シリアルATA |
| 液晶サイズ・解像度 | 本体内蔵ディスプレイなし。製品番号により21.5型ワイドLED IPS液晶（1920×1080、Lenovo LI2221S）付属またはディスプレイなし |
| 光学ドライブ | DVDスーパーマルチドライブ（トレイ式） |
| 無線LAN・Bluetooth | なし（2012年10月国内カタログ掲載モデル） |
| 有線LAN | 10BASE-T／100BASE-TX／1000BASE-T |
| 拡張スロット | PCI Express x16×1（空き1）、PCI Express x1×1（空き1）。3.5型HDDベイ×1、5.25型ベイ×1はいずれも標準構成時空きなし |
| 本体重量 | 約7.9kg（本体） |
情報の区分：製品の基本仕様は入力・調査した情報、搭載部品の型番や外観は実機を分解して確認した内容です。製造時期や出荷構成により異なる場合があります。
搭載部品一覧
部品名や型番をクリックすると、ラベル、表面、裏面、コネクターなどを撮影した部品別ページを確認できます。

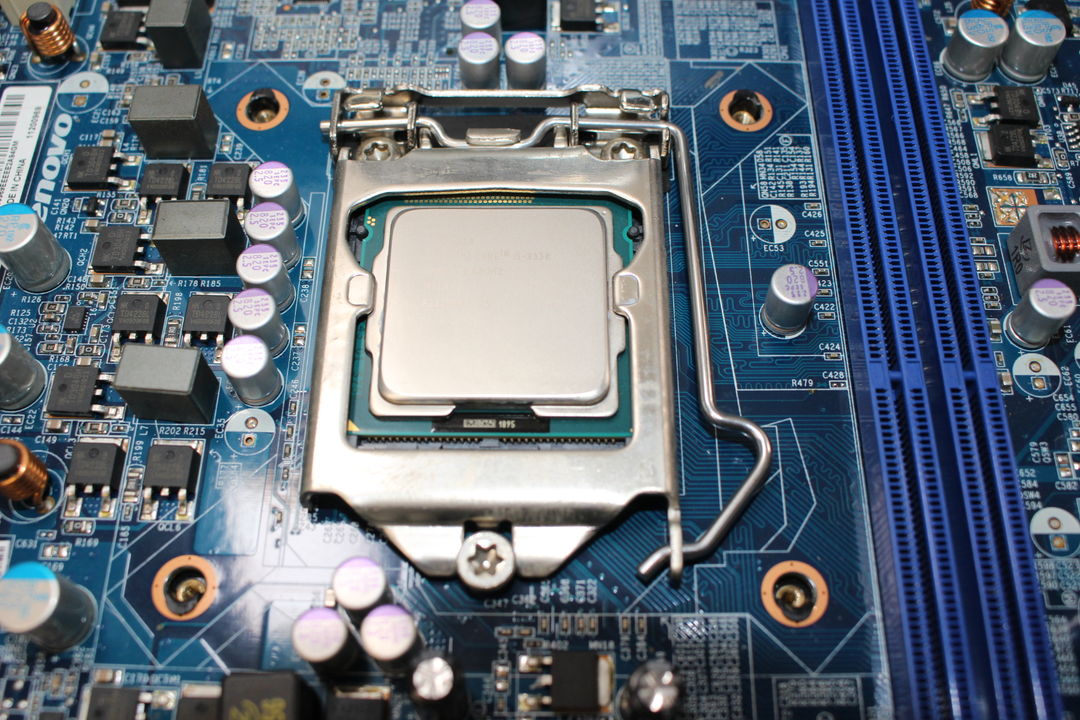

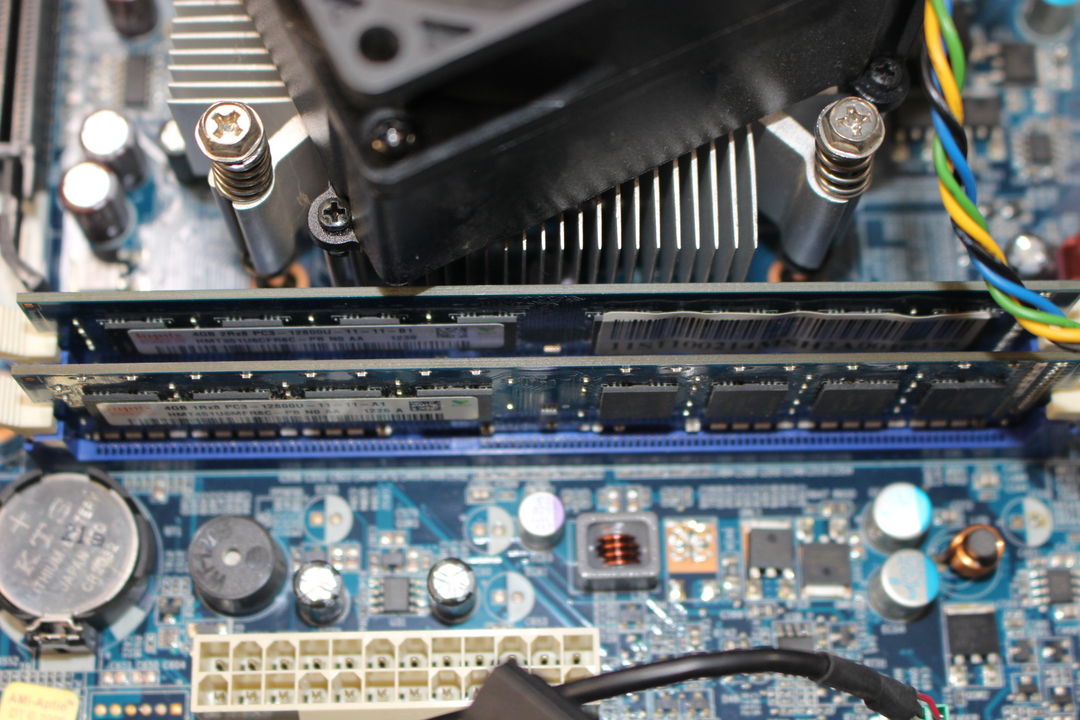

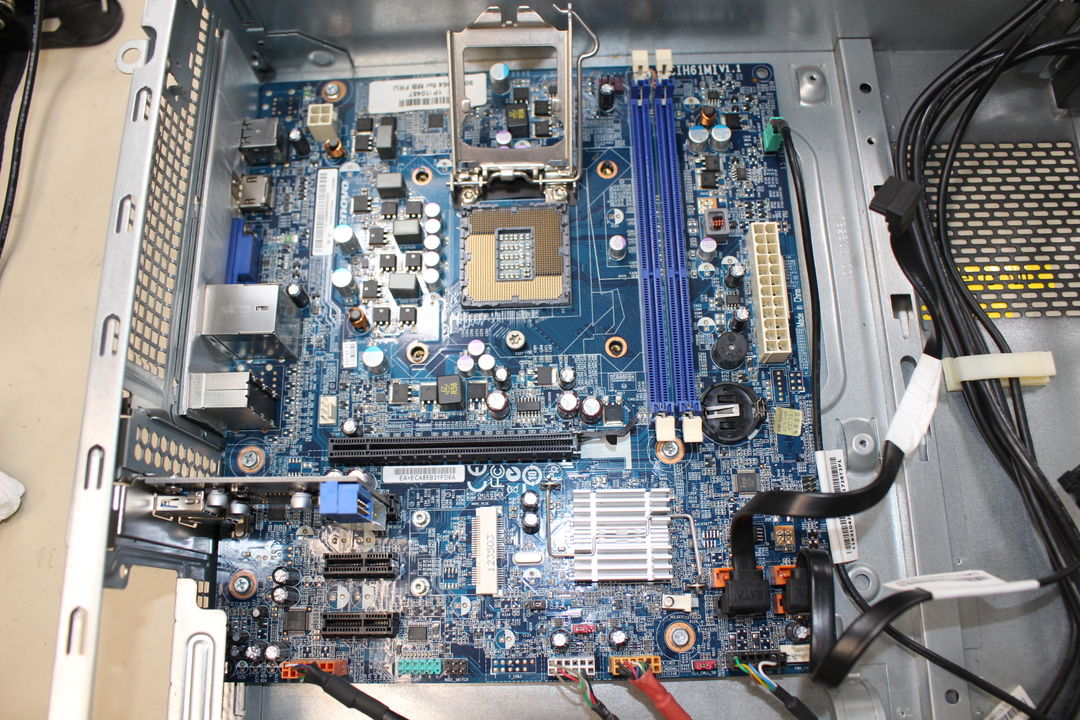

主要基板・プロセッサ

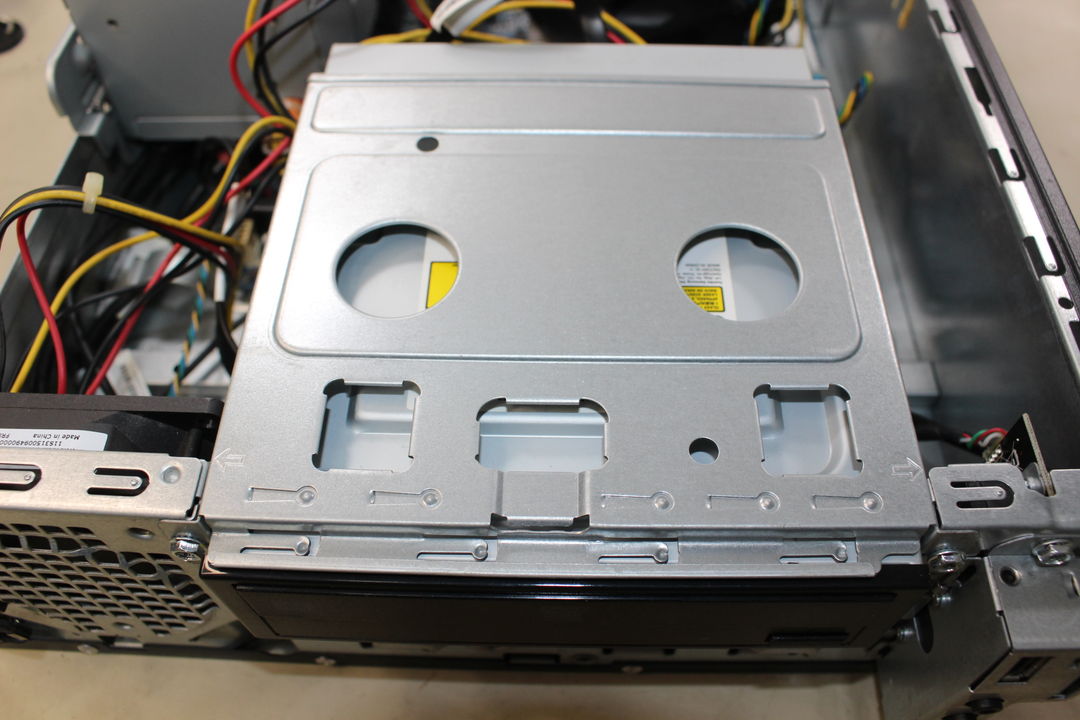

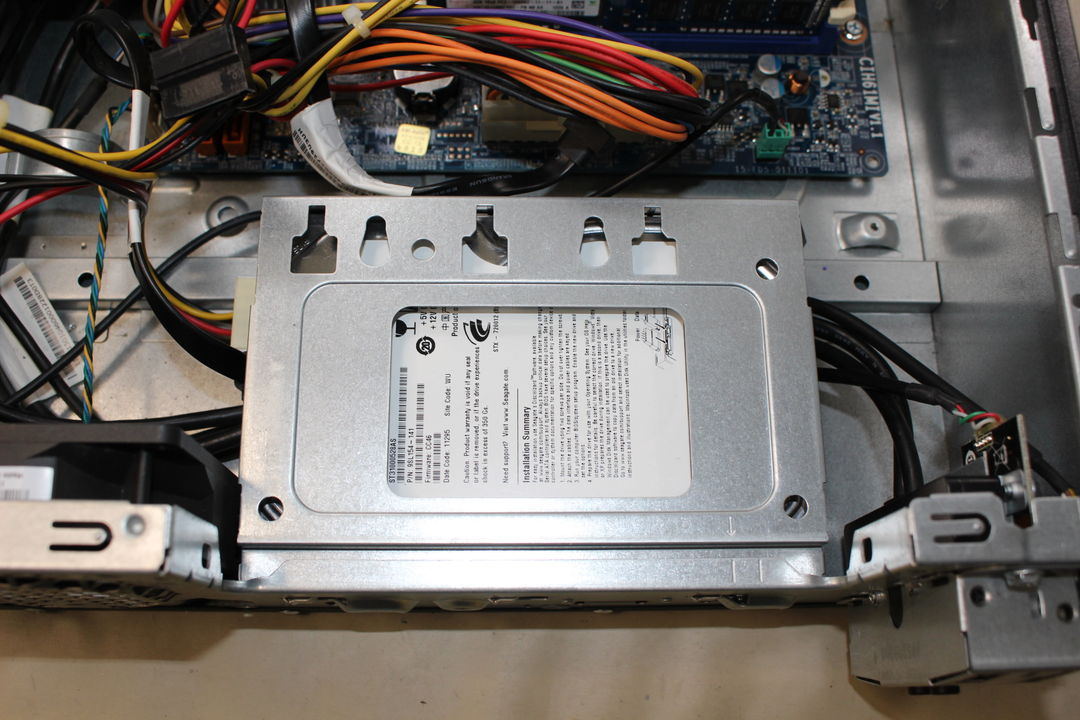

ストレージ・ドライブ

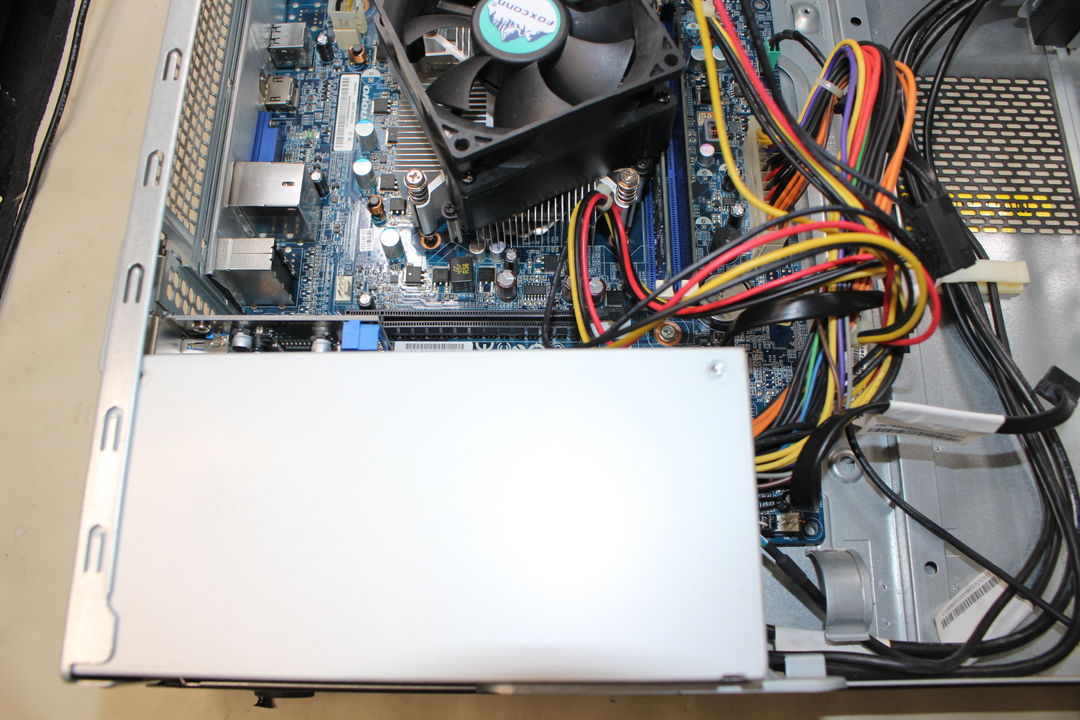

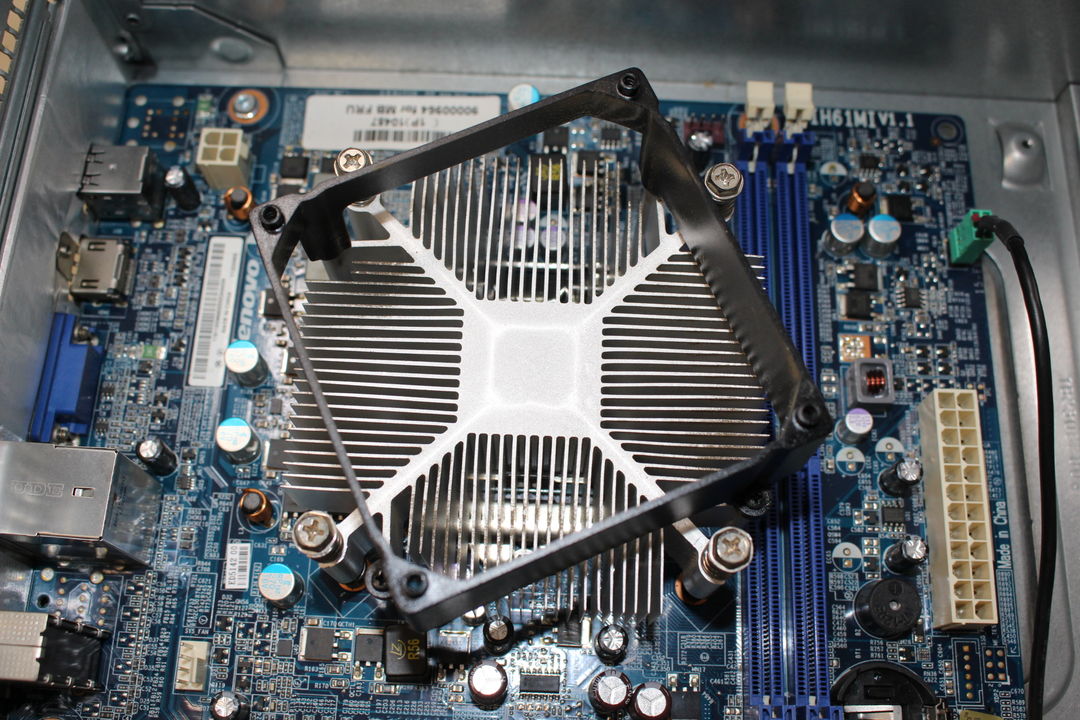

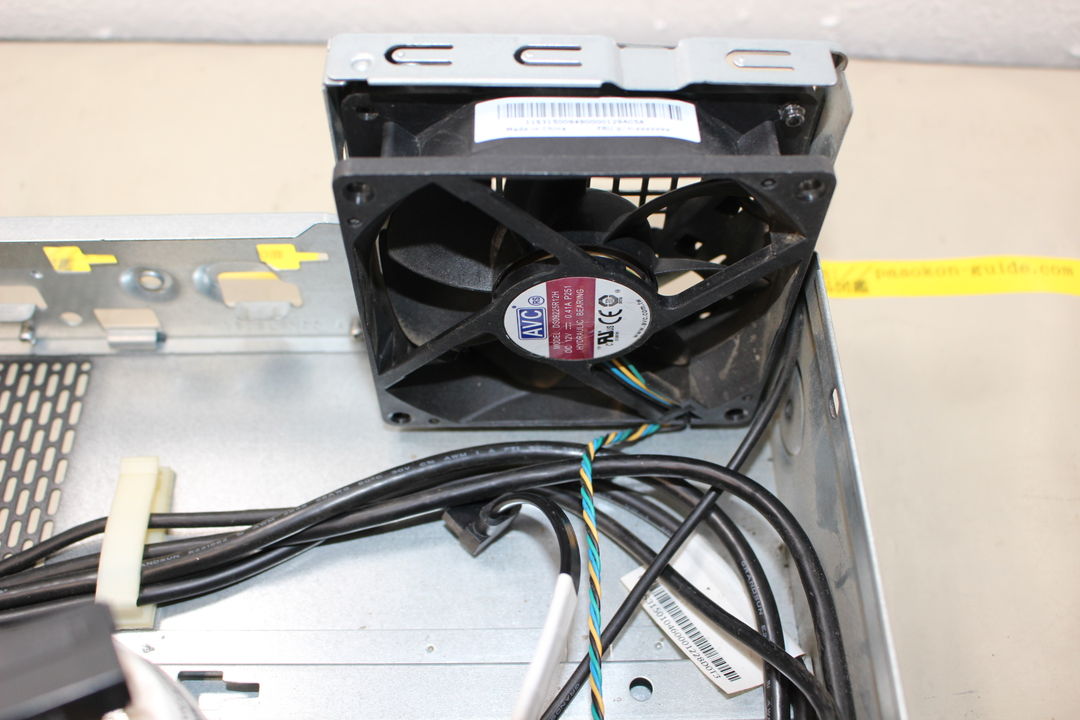

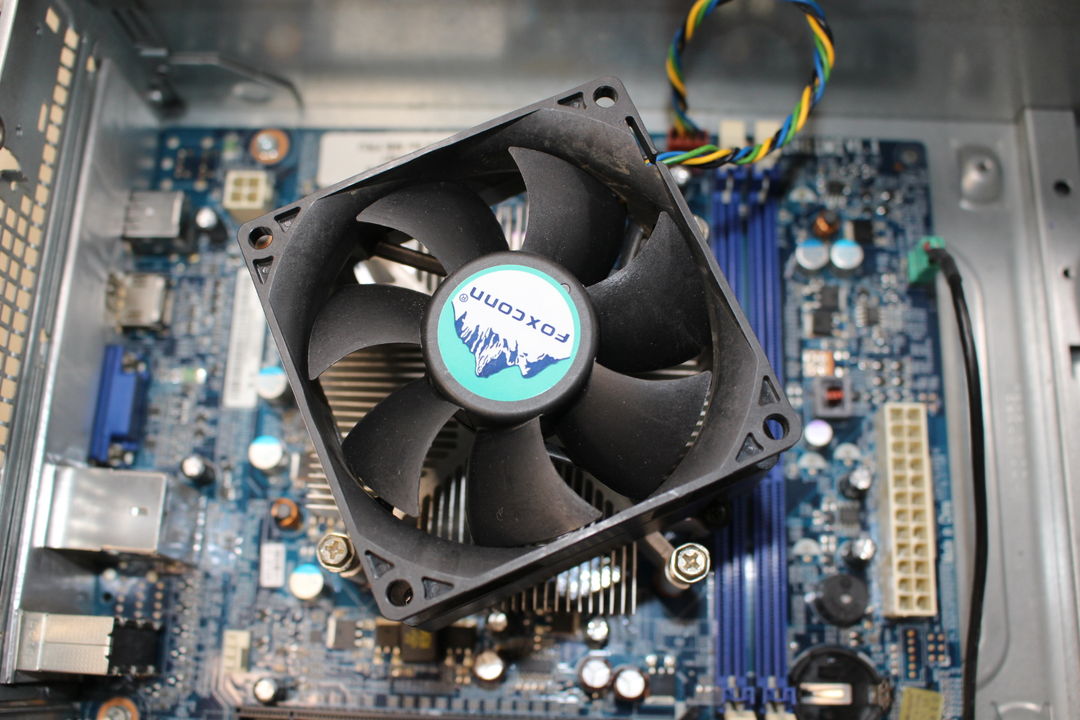

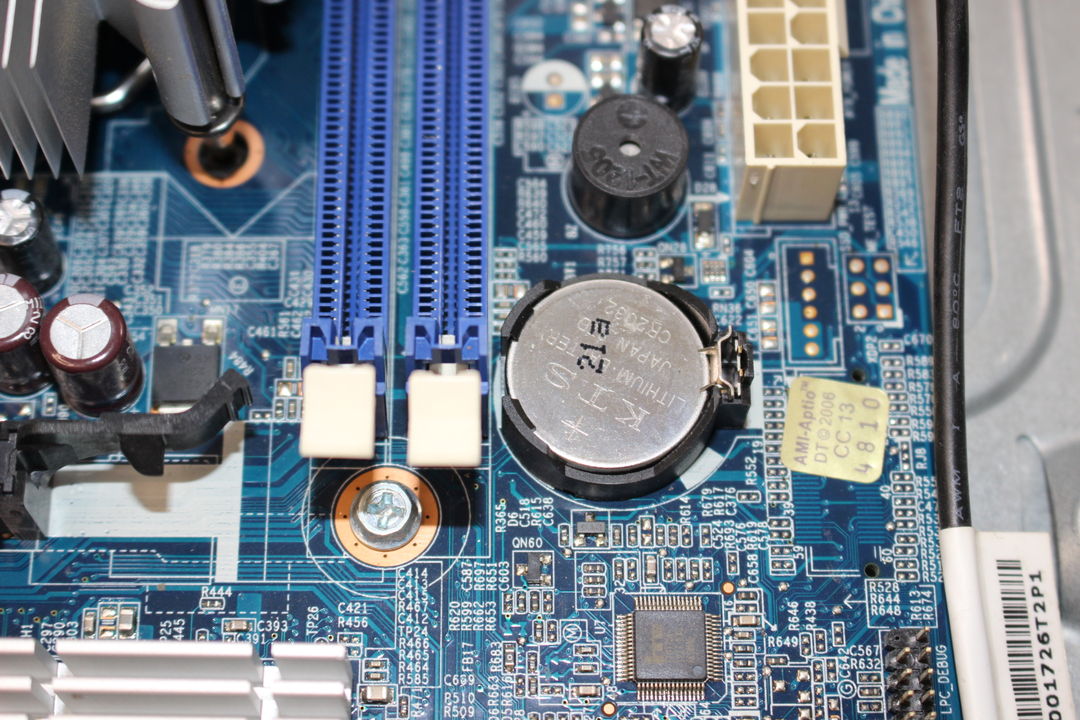

電源・冷却部品
部品情報の見方
掲載している部品は、この実機を分解して確認したものです。同じ製品名・型番でも製造時期、出荷構成、基板リビジョンにより部品が異なる場合があります。交換部品を探す際は、必ず元の部品ラベルとコネクター形状を照合してください。
