DELL Inspiron 660Sの搭載部品一覧｜修理・故障時の部品確認・実機写真
DELL Inspiron 660Sを実際に分解して確認した搭載部品の型番・仕様・配置を、実機写真とともにまとめています。DELL Inspiron 660Sの修理や故障時に、部品の位置や交換対象を確認したい場合の参考としてご利用ください。
製品の基本情報
| メーカー・製品 | DELL Inspiron 660S |
|---|---|
| メーカー | デル（Dell Inc.） |
| シリーズ名 | Inspiron |
| 製品名 | Inspiron 660s |
| 正式型番 | Inspiron 660s（規制モデル：D06S、タイプ：D06S001） |
| パソコン種別（デスクトップ・ノート・一体型） | デスクトップパソコン |
| 筐体・フォームファクター | スリムタワー（高さ271×幅100×奥行376mm） |
| 発売日・発売時期 | 2012年5月29日（日本発表・販売開始） |
| 発売時のOS | 日本発売時：Windows 7 Home Premium SP1 64ビット。後期にはWindows 8搭載構成あり |
| 標準CPU | 構成によりIntel Celeron、Pentium、Core i3／Core i5（第2・第3世代）。日本発売時の例：Celeron G460、Pentium G630、Core i3-2120、Core i5-3450S |
| チップセット | Intel B75 Expressチップセット |
| グラフィックス | 構成によりIntel HD Graphics／Intel HD Graphics 2000・2500、NVIDIA GeForce GT 620（1GB）、AMD Radeon HD 7570（1GB） |
| 標準メモリ | 構成により2GB／4GB／6GB／8GB、DDR3-1600まで、アンバッファード・非ECC・デュアルチャネル |
| 最大メモリ | 8GB（Dell公式検証値） |
| メモリスロット | DDR3 DIMMスロット×2（内部アクセス） |
| 標準ストレージ | 日本向け構成により500GB／1TB／2TB SATA HDD |

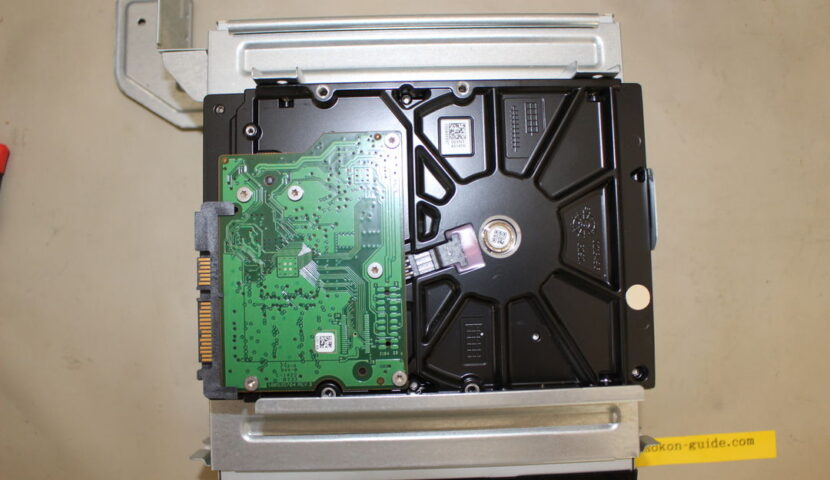

| ストレージ規格 | 3.5インチSATA HDD用ベイ×1 |
| 液晶サイズ・解像度 | 本体ディスプレイ非搭載。日本向けにはモニターなし、または21.5型Dell ST2220L付属などの構成あり |

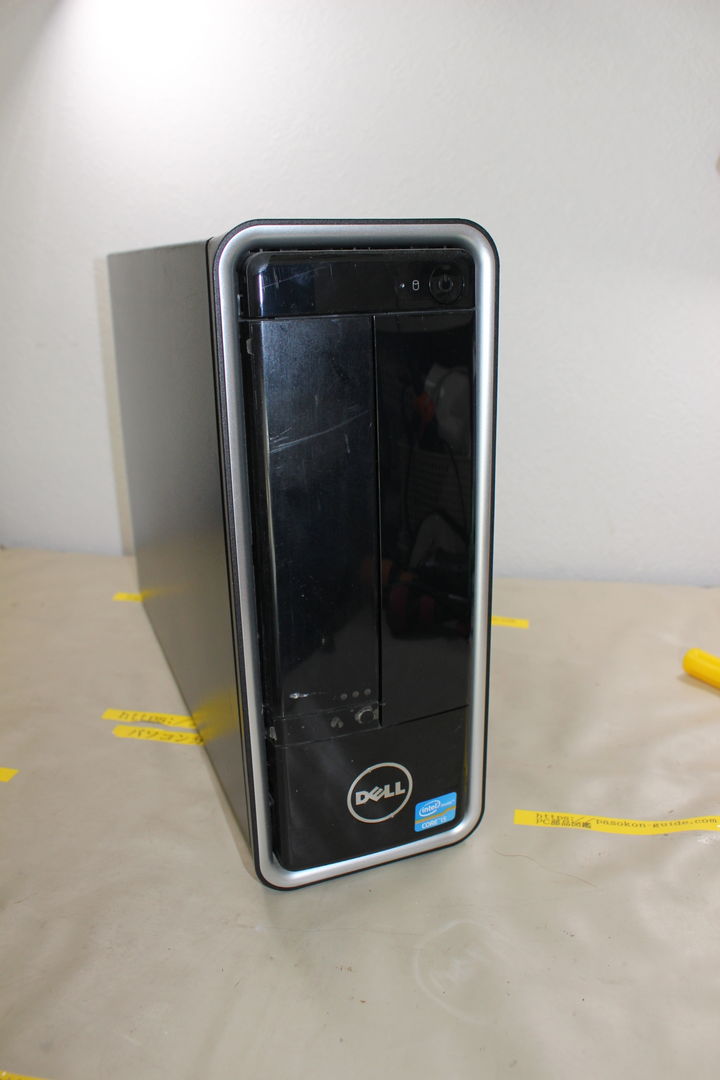

| 光学ドライブ | 日本発売時はDVDスーパーマルチドライブ。公式仕様上はDVD±RW、構成によりBlu-ray Discコンボ／ライターも選択可能 |
| 無線LAN・Bluetooth | 構成によりIEEE 802.11b/g/n無線LAN、Bluetooth（いずれもオプション） |
| 有線LAN | 10/100/1000Mbps Gigabit Ethernet（RJ-45） |
| 拡張スロット | PCI Express x16×1、PCI Express x1×1、PCI Express Mini Card×1 |
| 電源ユニット・定格 | 内蔵220W電源。入力100～127V／200～240V AC、50/60Hz、6.0A／3.0A |
| ACアダプター仕様 | 非該当（内蔵電源ユニット方式） |
| 本体重量 | 約6.0kg（構成および製造上の差により変動） |
情報の区分：製品の基本仕様は入力・調査した情報、搭載部品の型番や外観は実機を分解して確認した内容です。製造時期や出荷構成により異なる場合があります。
搭載部品一覧
部品名や型番をクリックすると、ラベル、表面、裏面、コネクターなどを撮影した部品別ページを確認できます。

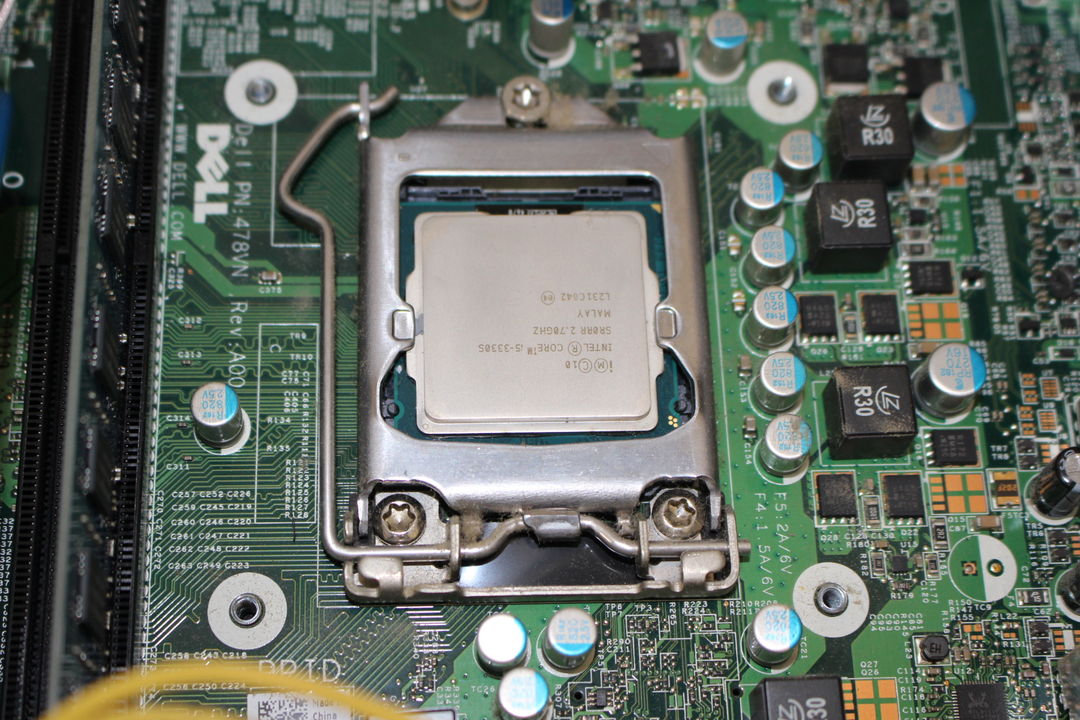

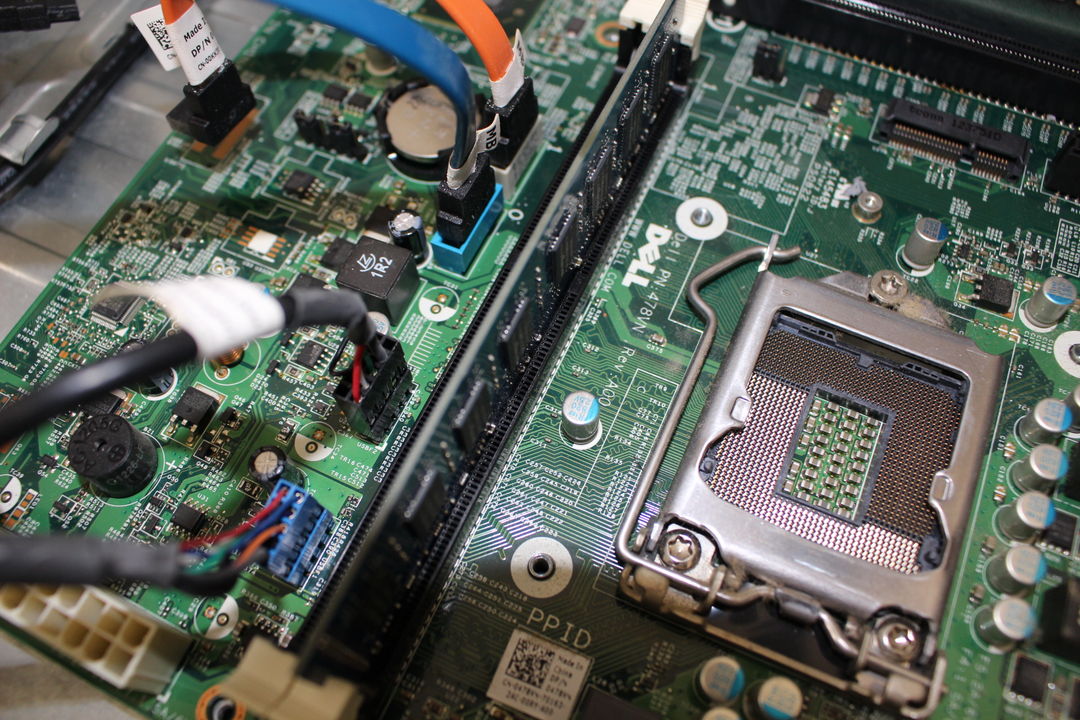

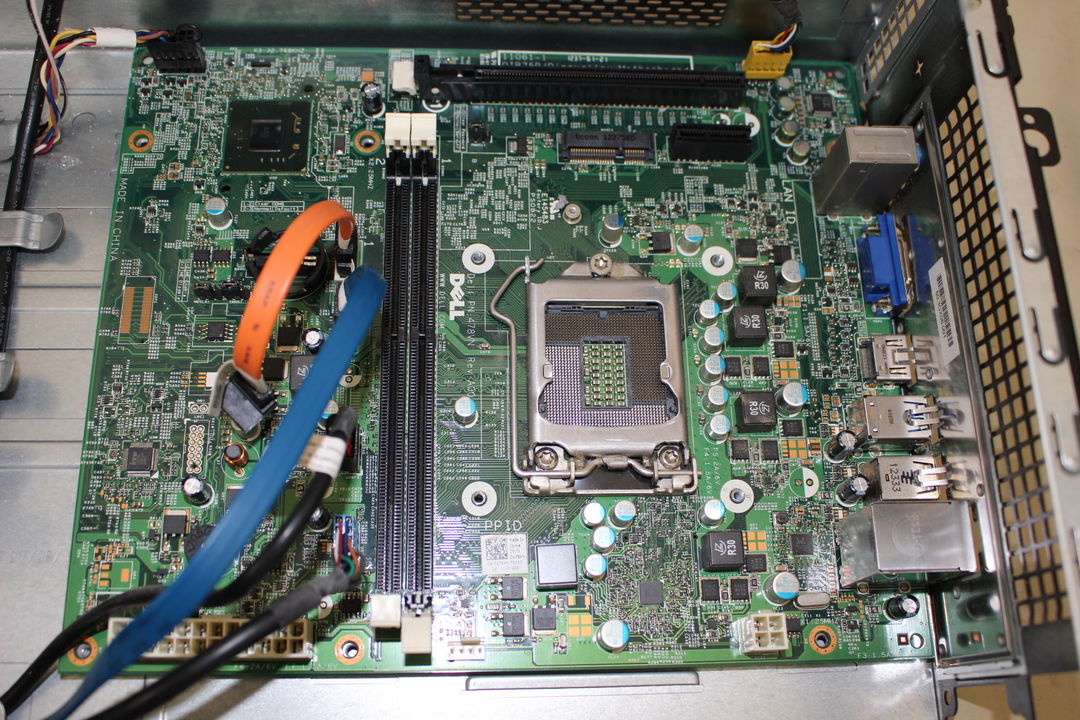

主要基板・プロセッサ

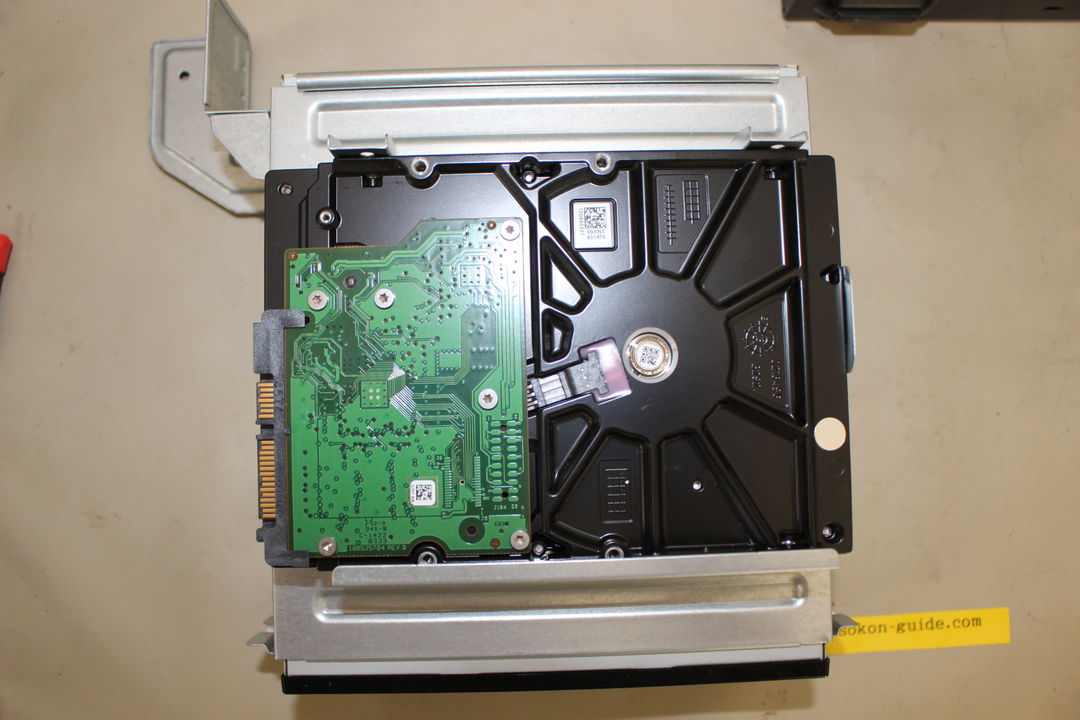

ストレージ・ドライブ

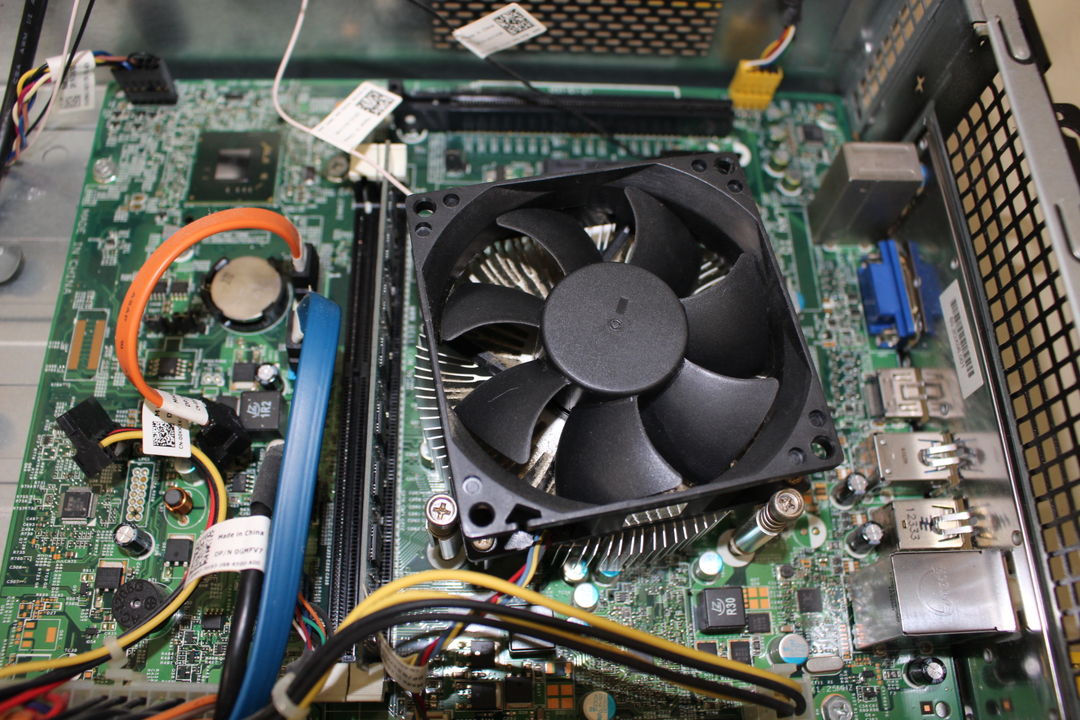

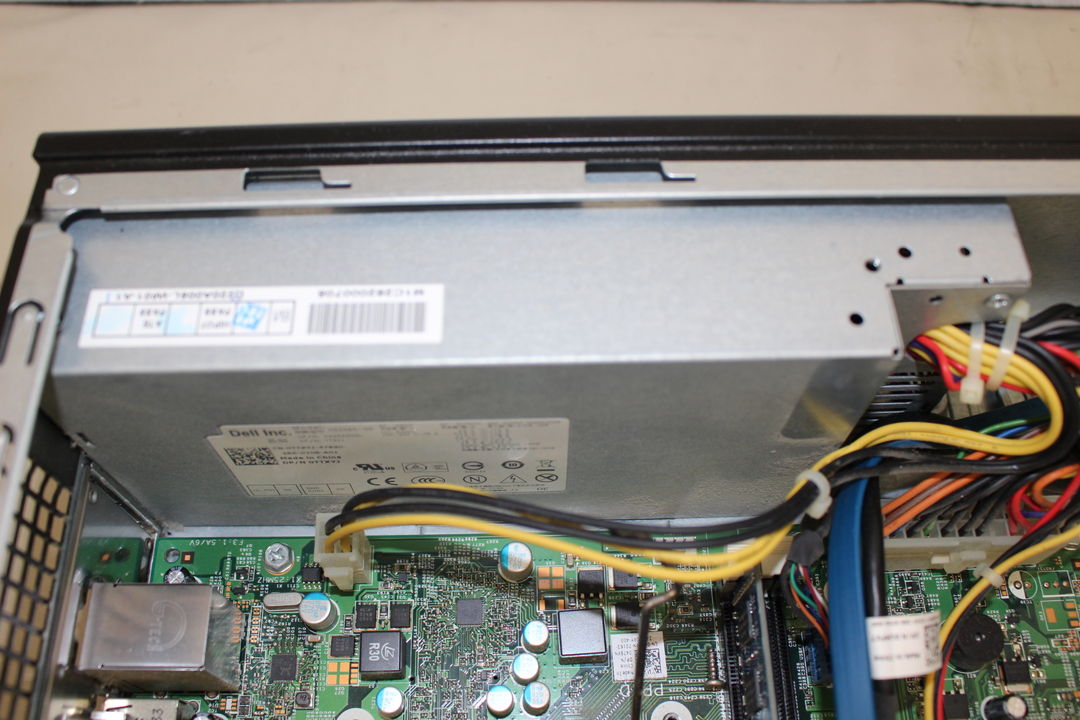

電源・冷却部品

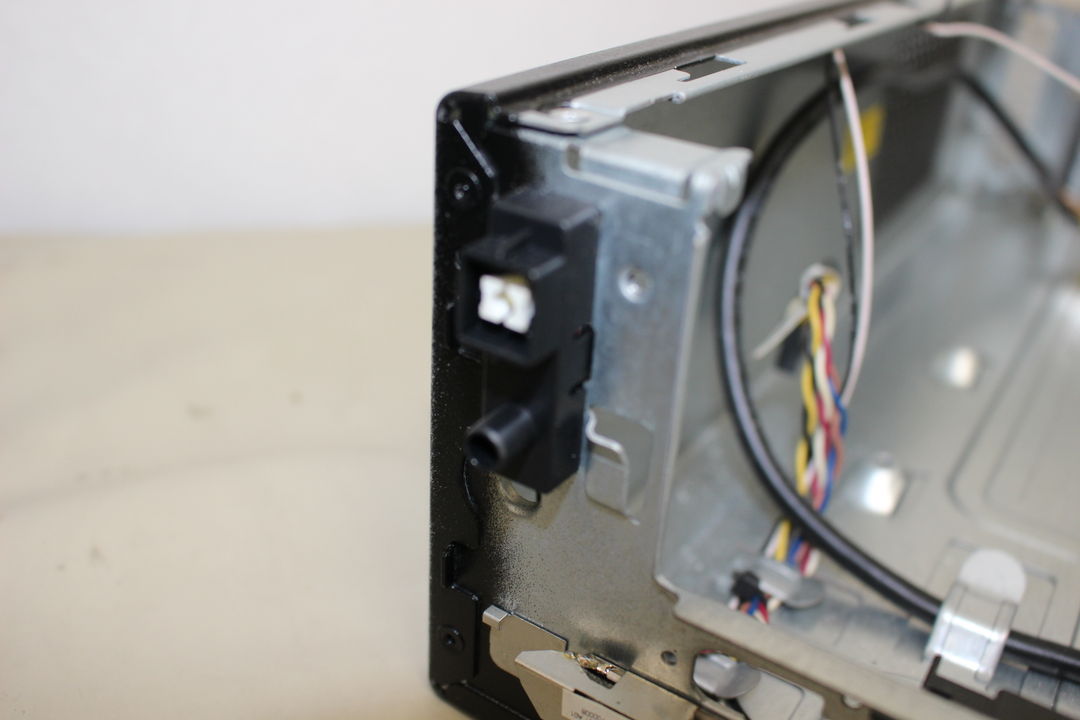

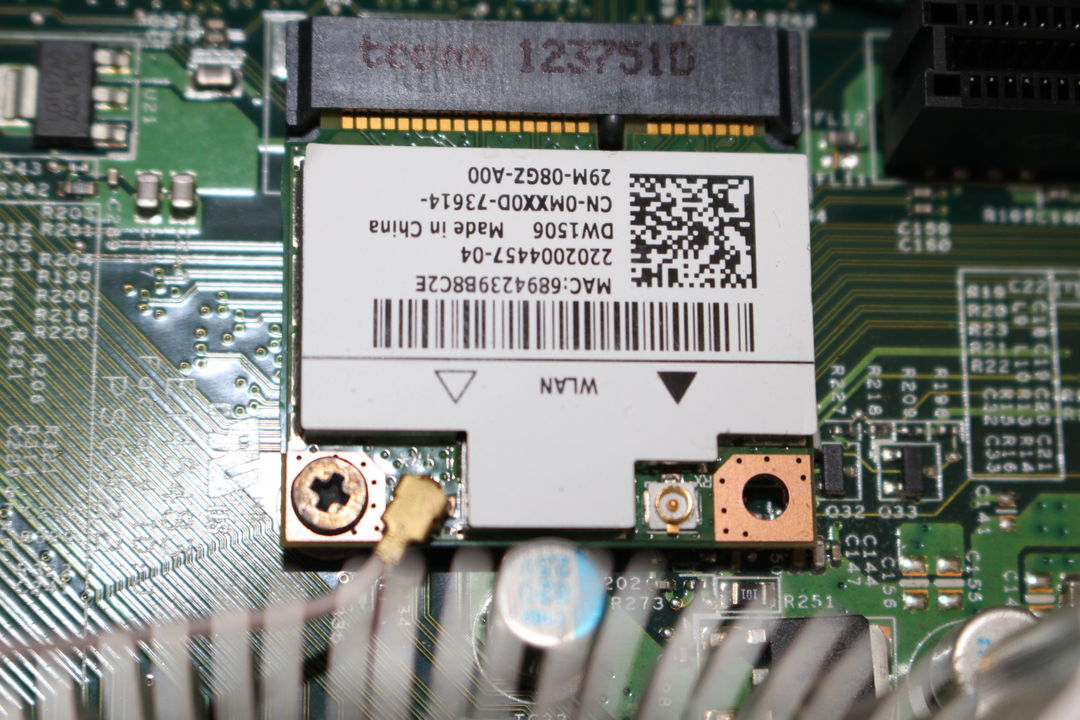

サブ基板・通信・ケーブル
部品情報の見方
掲載している部品は、この実機を分解して確認したものです。同じ製品名・型番でも製造時期、出荷構成、基板リビジョンにより部品が異なる場合があります。交換部品を探す際は、必ず元の部品ラベルとコネクター形状を照合してください。
