Lenovo ThinkCentre Edge 92zの分解・搭載部品一覧と故障切り分け｜実機写真・型番
Lenovo ThinkCentre Edge 92zをフル分解して確認した搭載部品の型番・仕様・配置、実機写真と、症状別の故障切り分け手順をまとめています。
製品の基本情報
| メーカー・製品 | Lenovo ThinkCentre Edge 92z |
|---|---|
| メーカー | Lenovo |
| シリーズ名 | ThinkCentre Edge |
| 製品名 | ThinkCentre Edge 92z |
| 正式型番 | 3414 / 3416 / 3417 / 3418など（構成により異なる） |
| パソコン種別（デスクトップ・ノート・一体型） | 一体型デスクトップ |
| 筐体・フォームファクター | オールインワン型 |
| 発売日・発売時期 | 2012年頃 |
| 発売時のOS | Windows 7 Professional 64bit / Windows 8 Pro 64bitなど（構成により異なる） |
| 標準CPU | Intel Core i3-2120 / i3-3220、Core i5-3470S、Core i7-3770S、Pentium G870 / G2120など（構成により異なる） |
| チップセット | Intel B75 Express |
| グラフィックス | Intel HD Graphics または AMD Radeon HD 7650A 2GB（構成により異なる） |
| 標準メモリ | 主に4GB DDR3-1600（構成により8GB・16GBあり） |
| 最大メモリ | 16GB |
| メモリスロット | SO-DIMM×2 |
| 標準ストレージ | 500GB / 1TB SATA HDD 7200rpmなど（構成により異なる） |
| ストレージ規格 | 3.5インチ SATA HDD、一部モデルはmSATA SSD搭載 |
| M.2 SSD対応 | 非対応（M.2スロットなし）。mSATA対応モデルあり |
| 液晶サイズ・解像度 | 21.5インチ Full HD IPS液晶（一部タッチパネルモデルあり） |
| 光学ドライブ | DVDスーパーマルチドライブ（一部Blu-ray搭載モデルあり） |
| 無線LAN・Bluetooth | IEEE 802.11b/g/nなど（搭載無線LANカードにより異なる）、一部Bluetooth対応 |
| 有線LAN | 10/100/1000Mbps Gigabit Ethernet |
| 拡張スロット | PCI Express Mini Card、mSATA（構成により異なる） |
| 電源ユニット・定格 | 150Wまたは180W 内蔵電源（構成により異なる） |
| 本体重量 | 最大構成 約8.4kg |
情報の区分：製品の基本仕様は入力・調査した情報、搭載部品の型番や外観は実機を分解して確認した内容です。製造時期や出荷構成により異なる場合があります。
搭載部品一覧
部品名や型番をクリックすると、ラベル、表面、裏面、コネクターなどを撮影した部品別ページを確認できます。

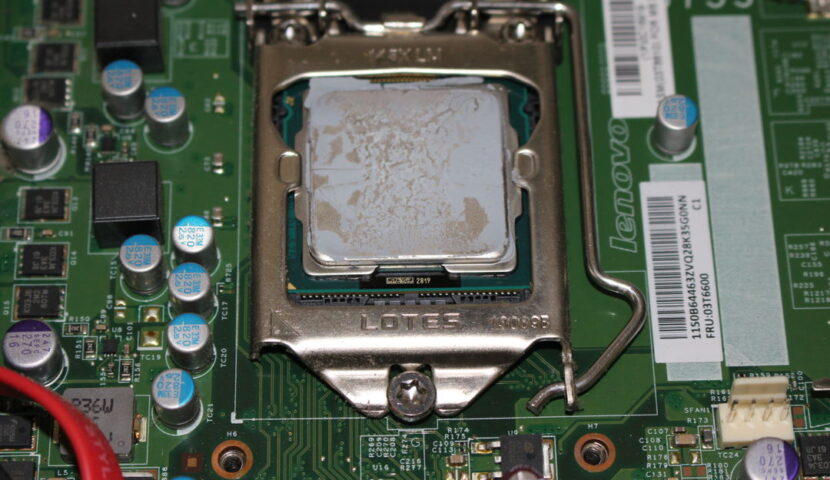

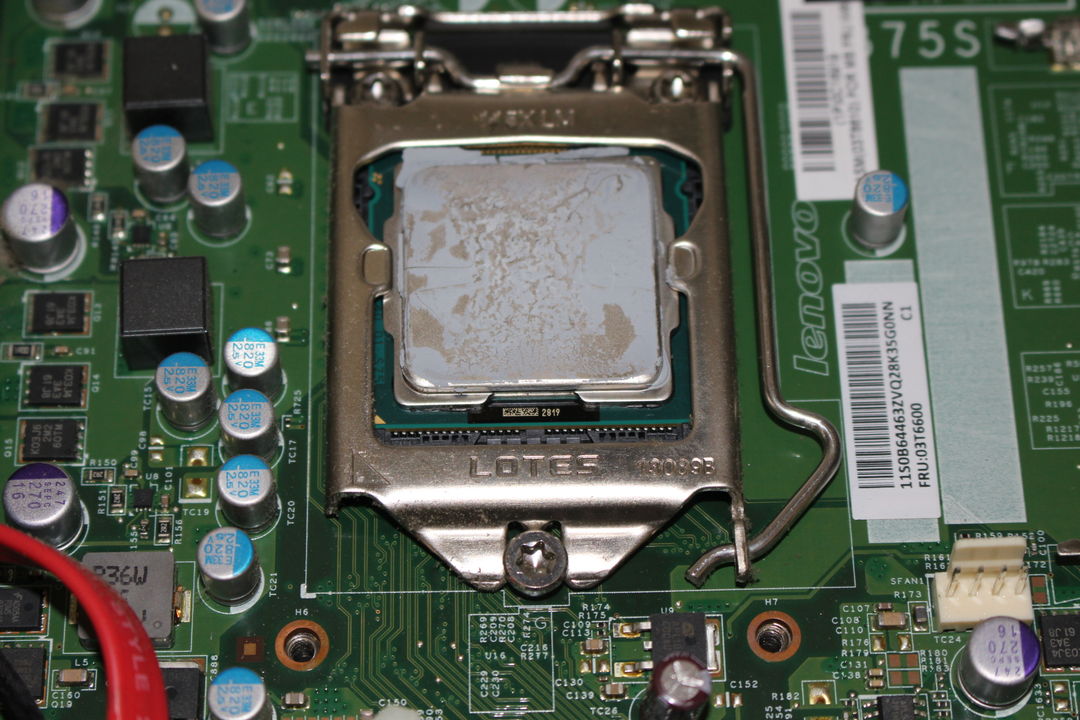

主要基板・プロセッサ

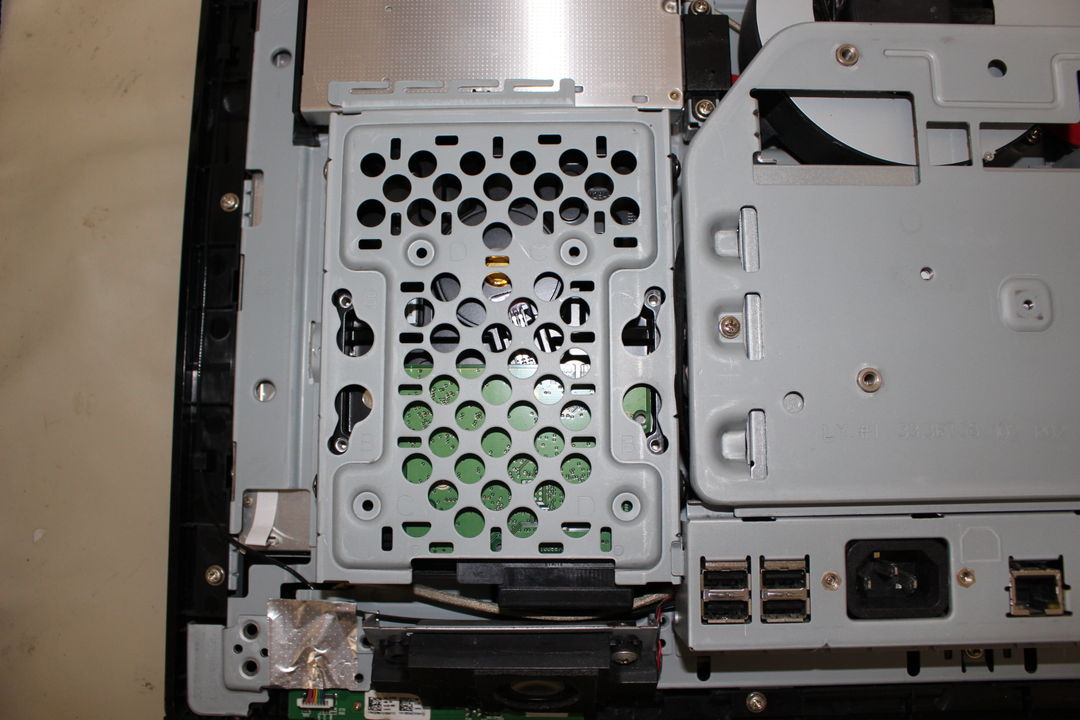

ストレージ・ドライブ

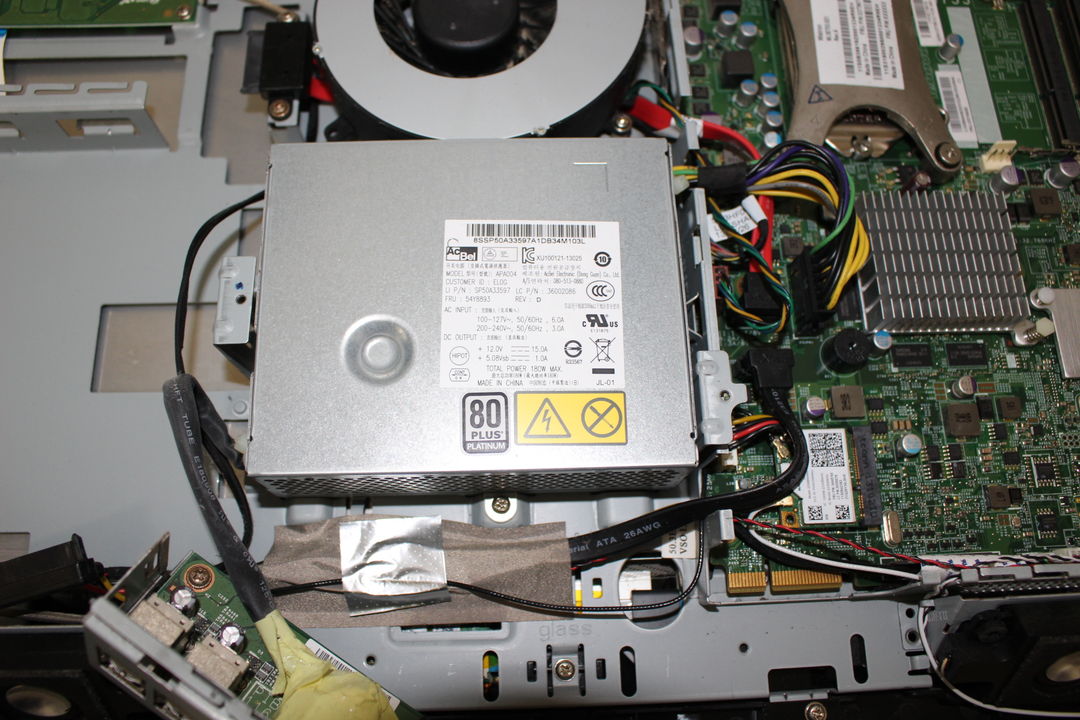

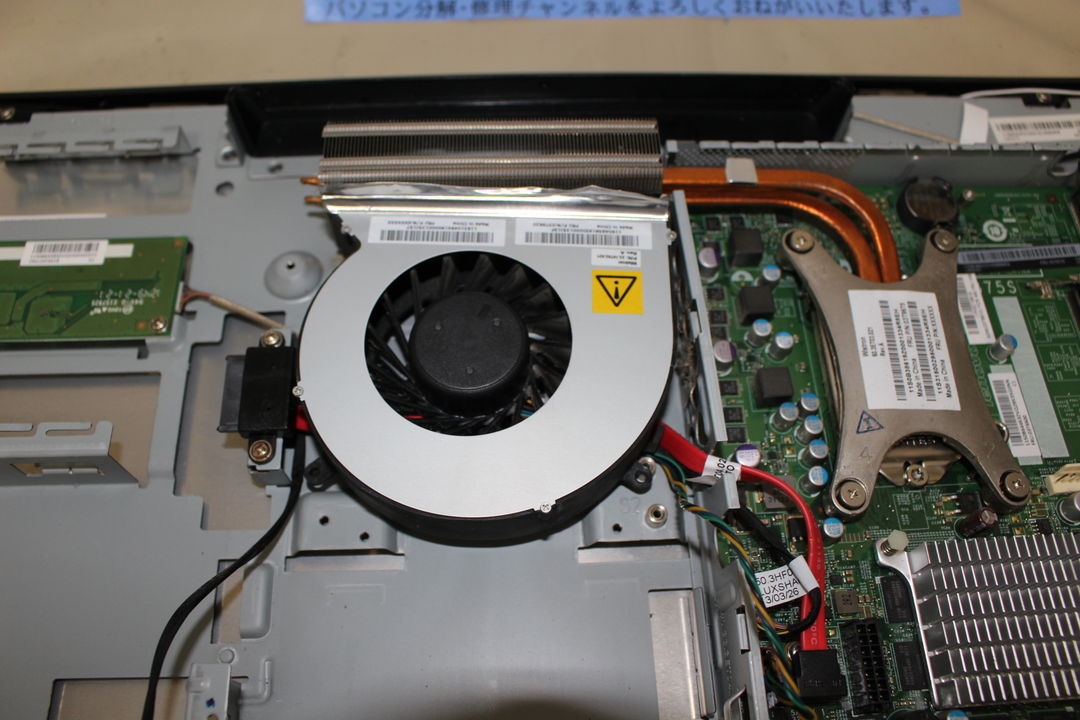

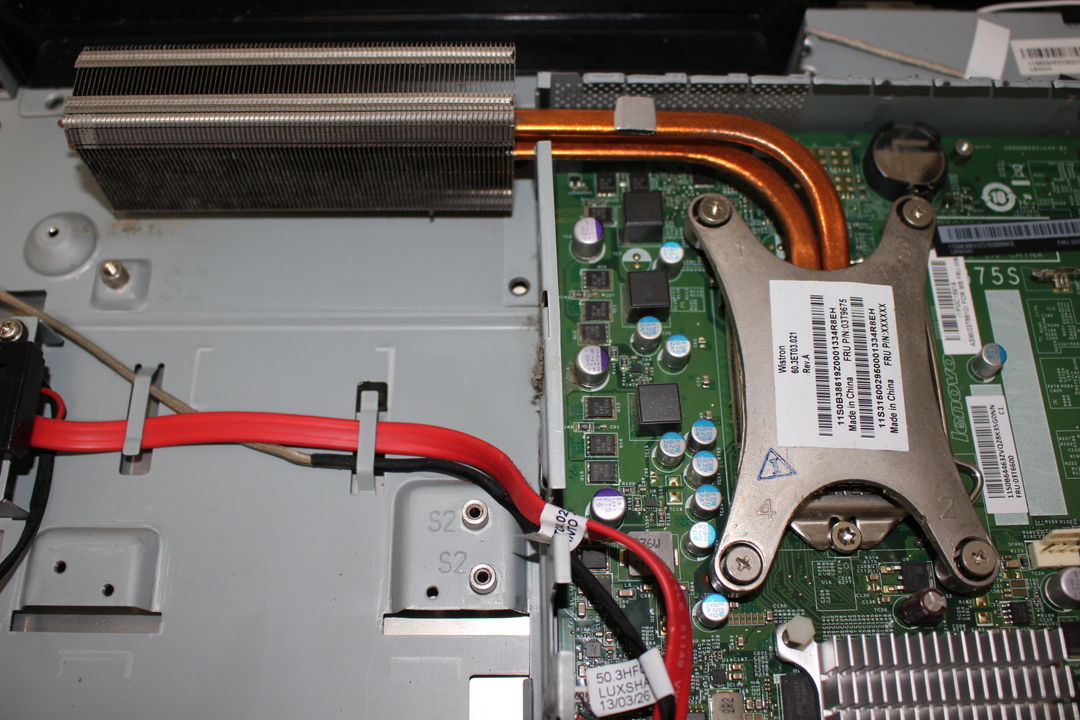

電源・冷却部品

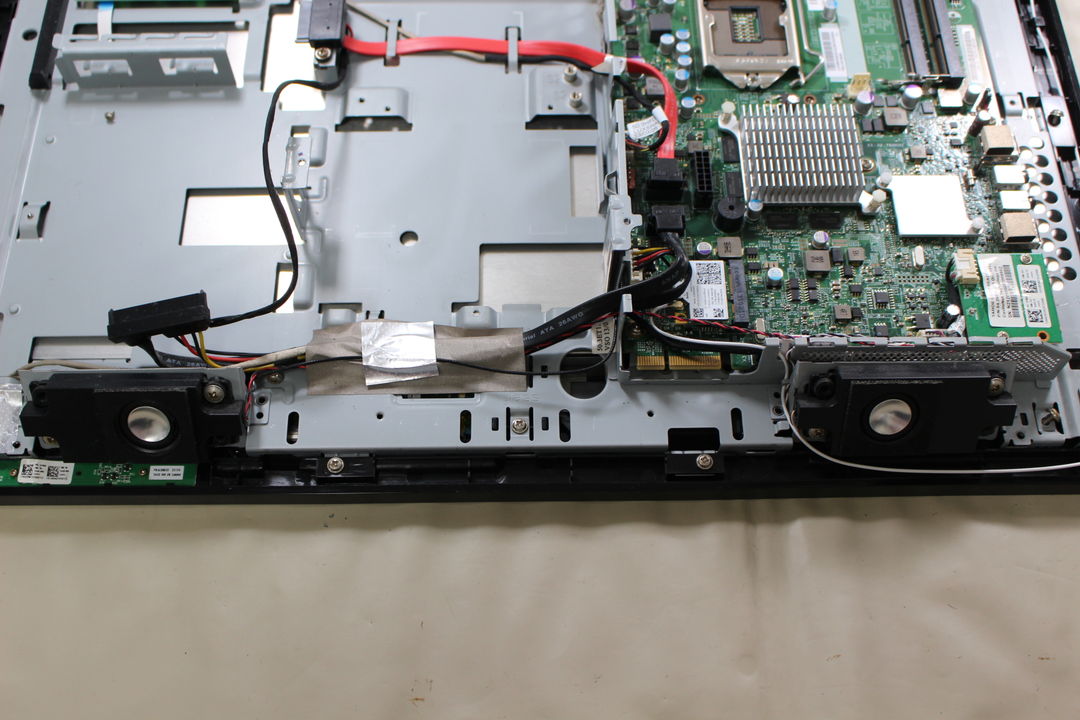

表示・入力部品
部品情報の見方
掲載している部品は、この実機を分解して確認したものです。同じ製品名・型番でも製造時期、出荷構成、基板リビジョンにより部品が異なる場合があります。交換部品を探す際は、必ず元の部品ラベルとコネクター形状を照合してください。
