Lenovo ThinkCentre Edge 92zのスピーカー型番・仕様｜実機分解写真
Lenovo ThinkCentre Edge 92zから取り外したスピーカーについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。左右スピーカーの型番、形状、配線、コネクターを確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
Lenovo ThinkCentre Edge 92z |
| 製品の正式型番 |
3414 / 3416 / 3417 / 3418など（構成により異なる） |
| 部品名 |
スピーカー |
| 部品分類 |
表示・入力部品 |
部品写真・各方向からの確認

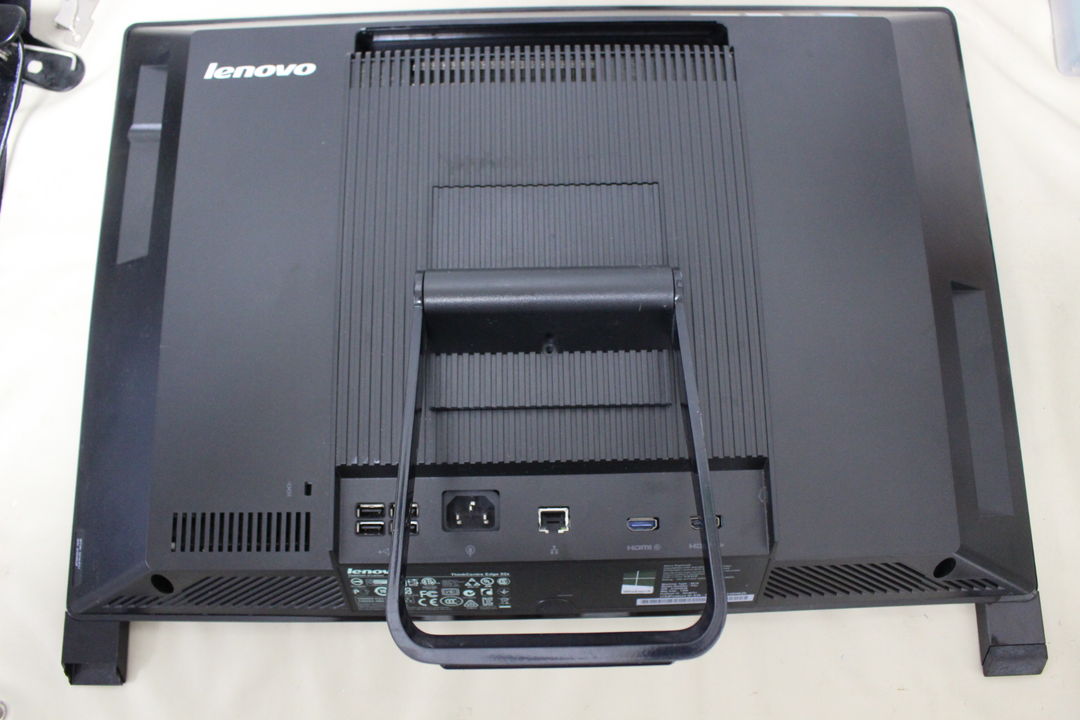

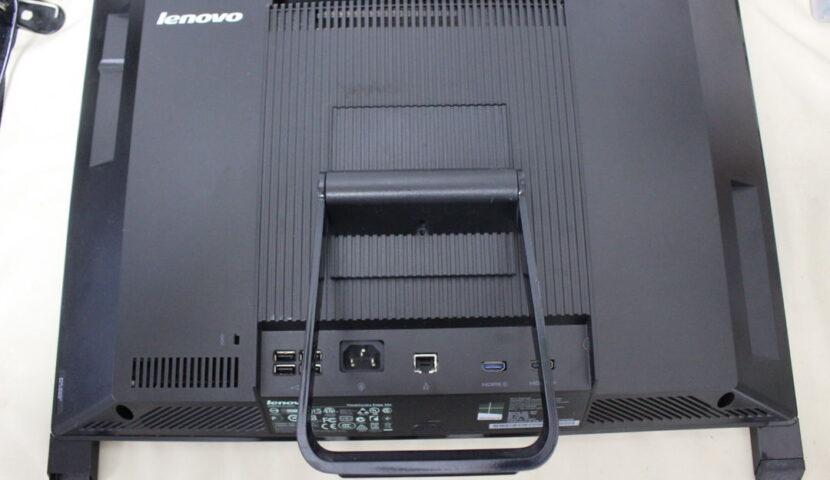

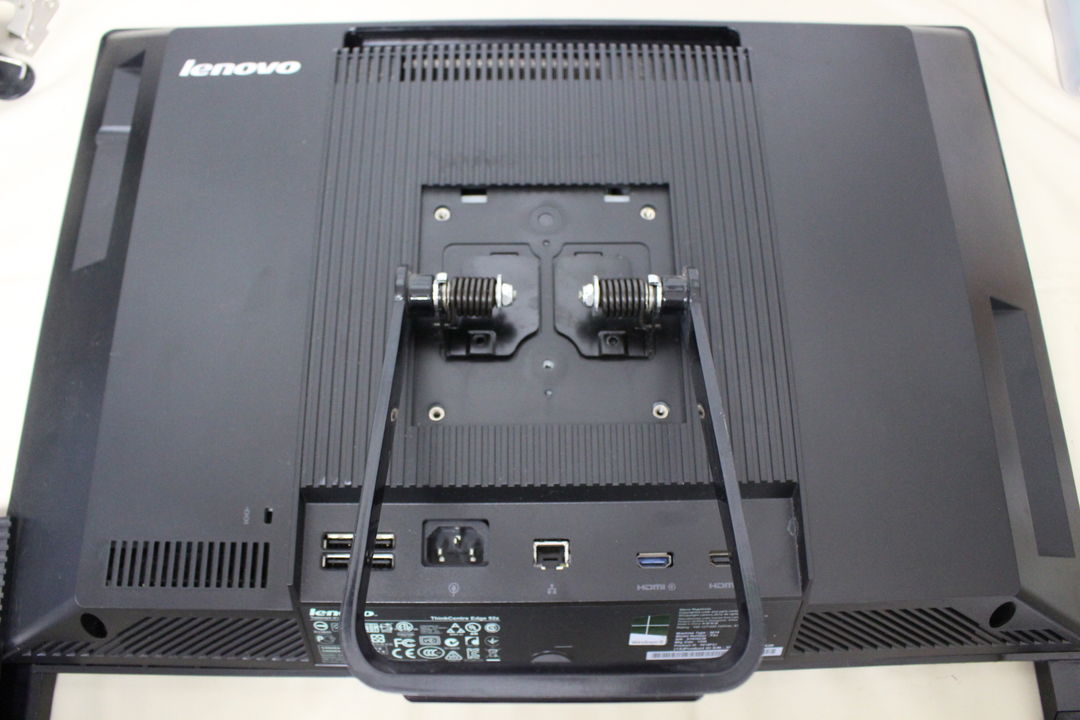

写真1Lenovo ThinkCentre Edge 92z本体の背面。左右下部にスピーカー開口部が確認でき、中央付近には各種端子とスタンドが配置されています。
写真2Lenovo ThinkCentre Edge 92zの背面カバーを取り外したあとの写真

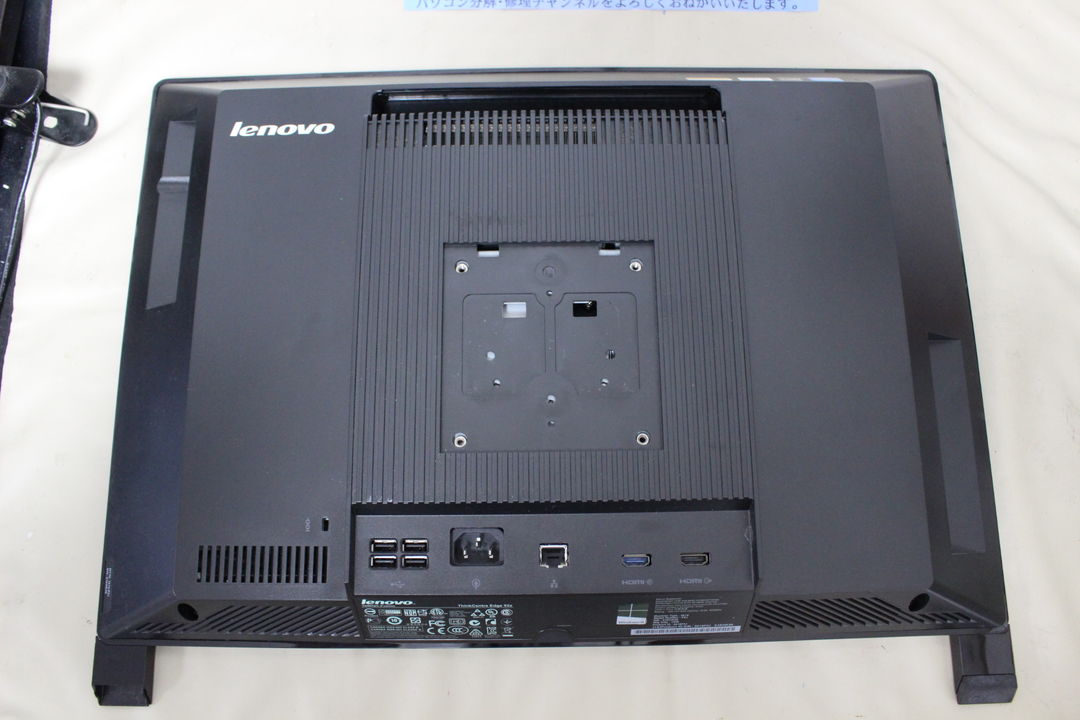

写真3Lenovoロゴのある本体背面。中央にスタンド取り付け部、その下に通風口と電源・映像・USBなどの端子が並び、左右下部にはスピーカー用とみられる開口部が確認できます。

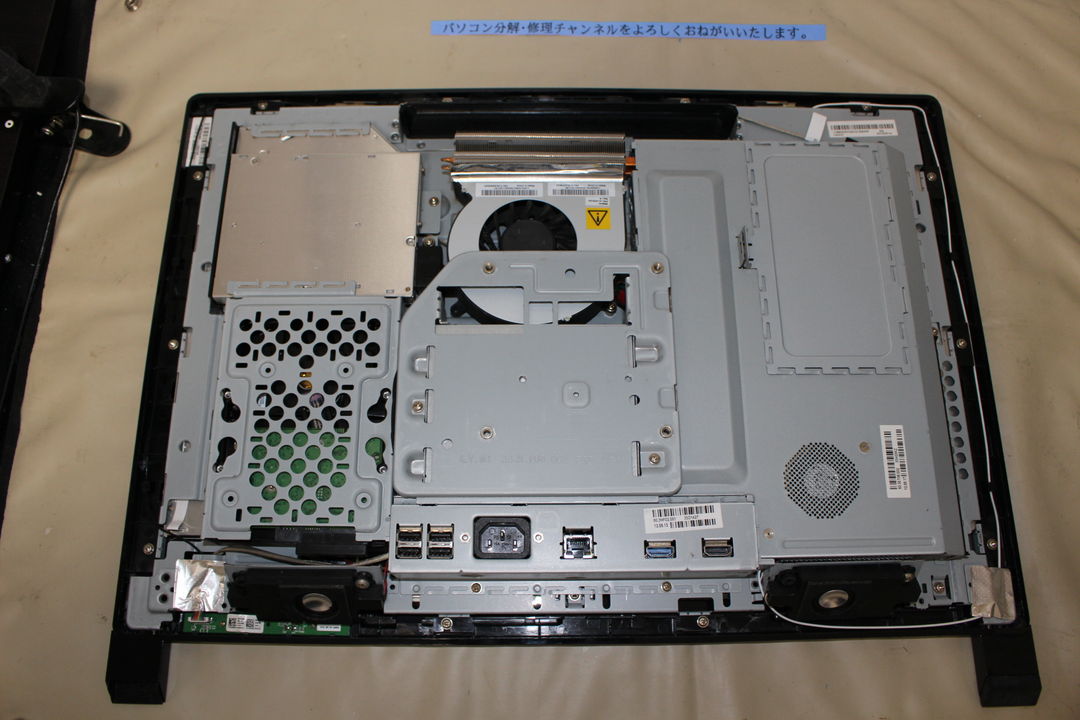

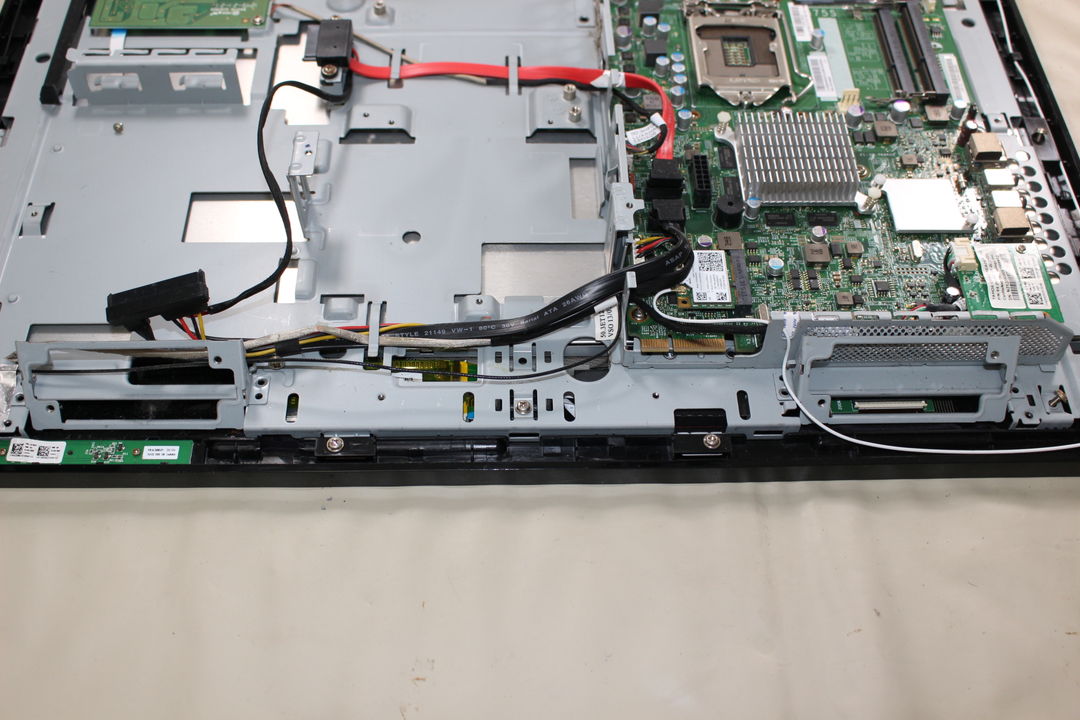

写真4Lenovo ThinkCentre Edge 92zの背面カバーを外した状態。内部の左右下側にスピーカーが配置され、中央付近には冷却ファンや各種内部機構が確認できます。

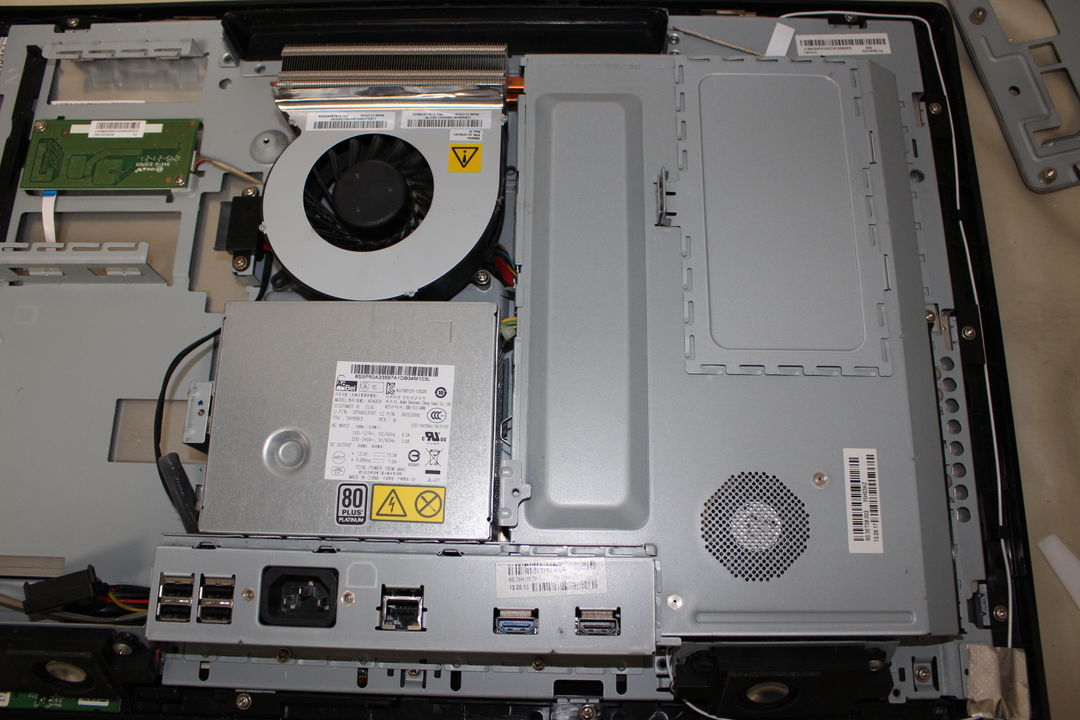

写真5Lenovo ThinkCentre Edge 92zの内部で、金属製のカバー越しにスピーカー周辺を確認できる状態です。周囲には冷却ファンや基板、配線などの内部部品も写っています。

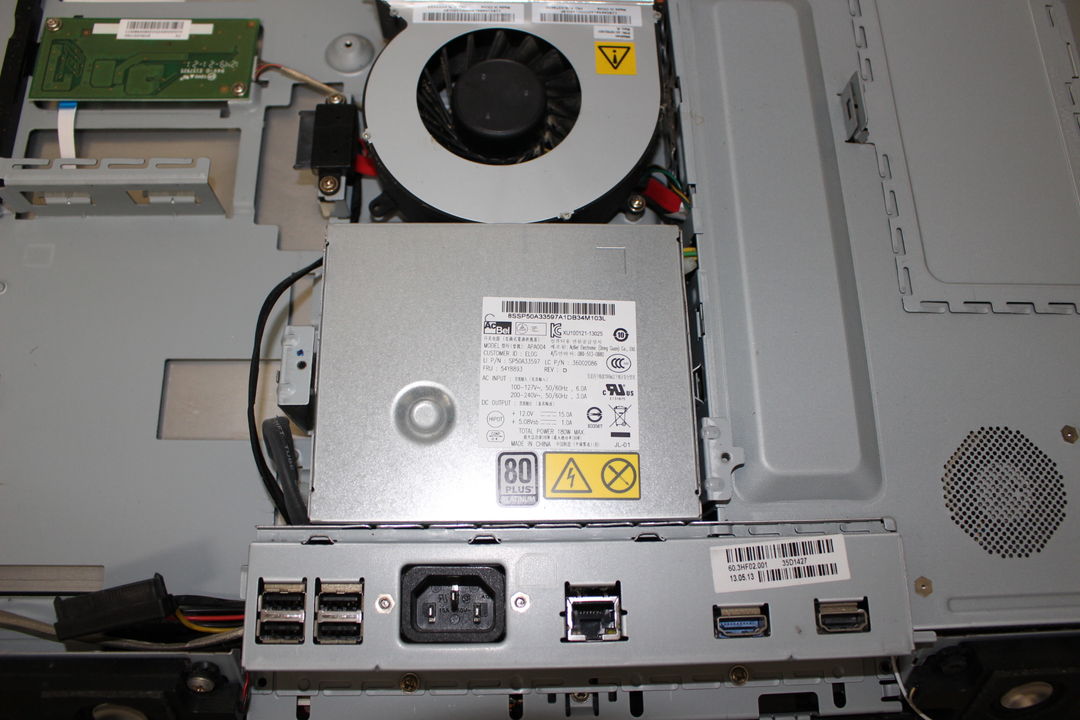

写真6Lenovo ThinkCentre Edge 92zの内部で、中央に冷却ファンと金属製ユニット、背面側に各種端子が確認できます。スピーカーは本体右側のメッシュ状開口部付近に配置されています。

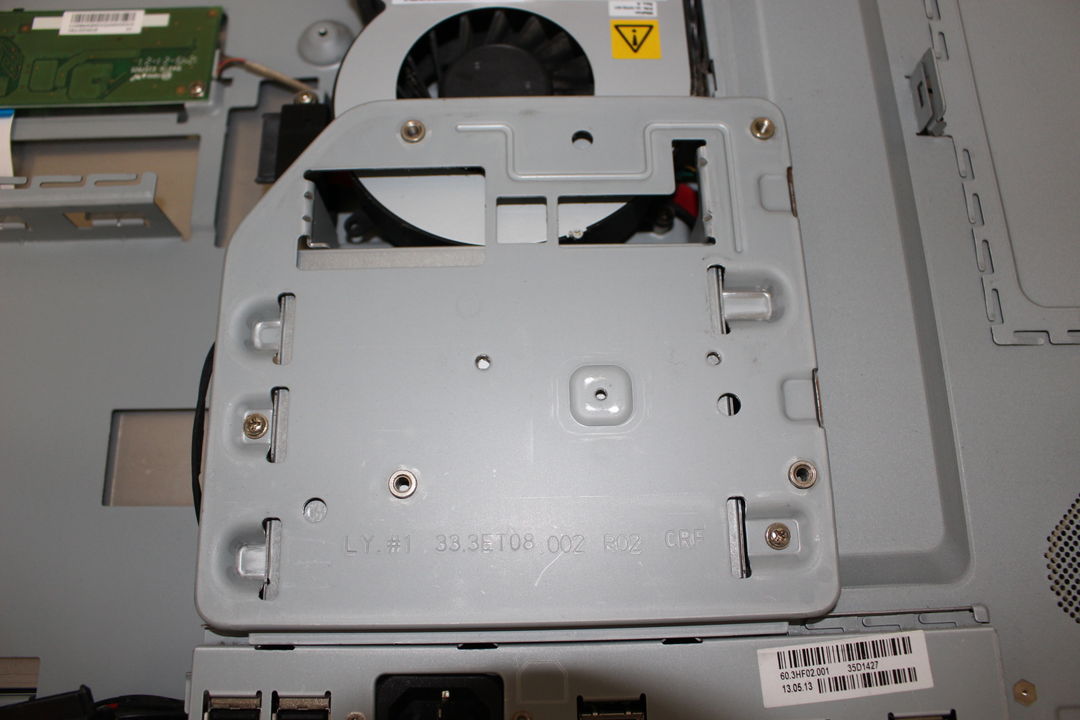

写真7Lenovo ThinkCentre Edge 92zの内部。写真中央左に円形ファンと金属製カバーがあり、その周辺から配線が伸びています。スピーカー本体や取り付け位置を含む内部構造を確認できます。
写真8Lenovo ThinkCentre Edge 92zの内部下部に配置された左右のスピーカーを写しています。スピーカーは前面側の筐体内に固定され、配線が基板側へ接続されています。周辺にはメイン基板や金属製の内部フレームも確認できます。
写真9Lenovo ThinkCentre Edge 92zでスピーカーを外した内部。

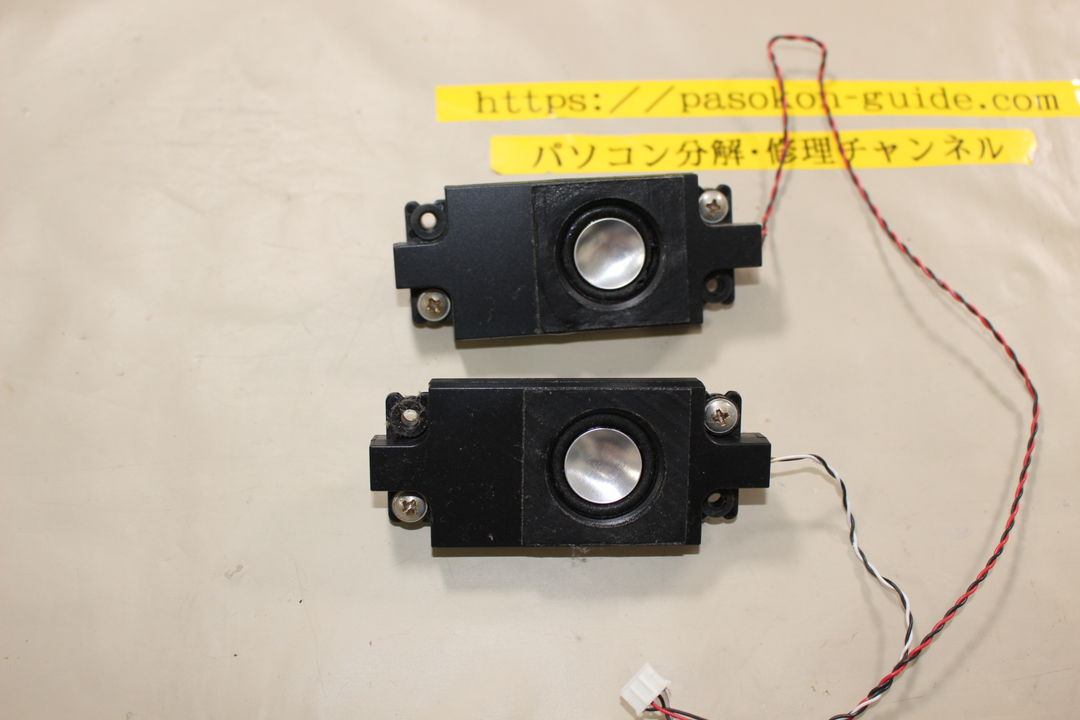

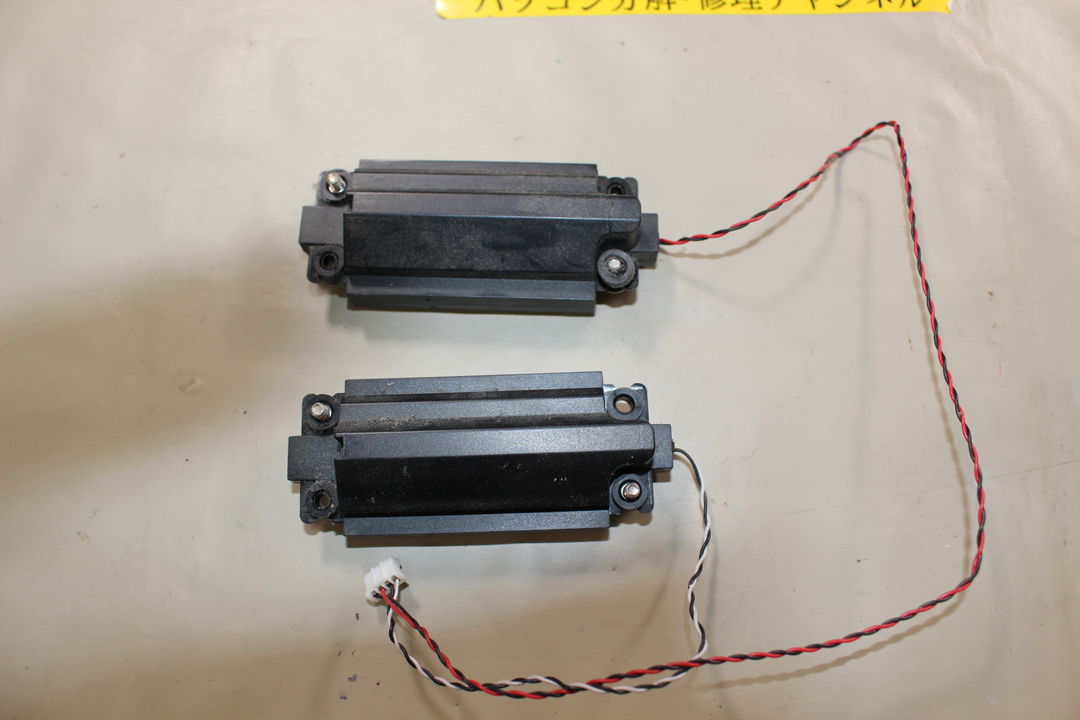

写真10Lenovo ThinkCentre Edge 92zから取り外したスピーカー2個を並べた写真です。黒い筐体の中央に円形のスピーカー開口部があり、それぞれに配線と固定用の取り付け部が確認できます。
写真11Lenovo ThinkCentre Edge 92zから取り外したスピーカー2個を並べた写真です。各スピーカーには赤黒の配線が接続され、下側の配線先端には小型コネクターが見えます。

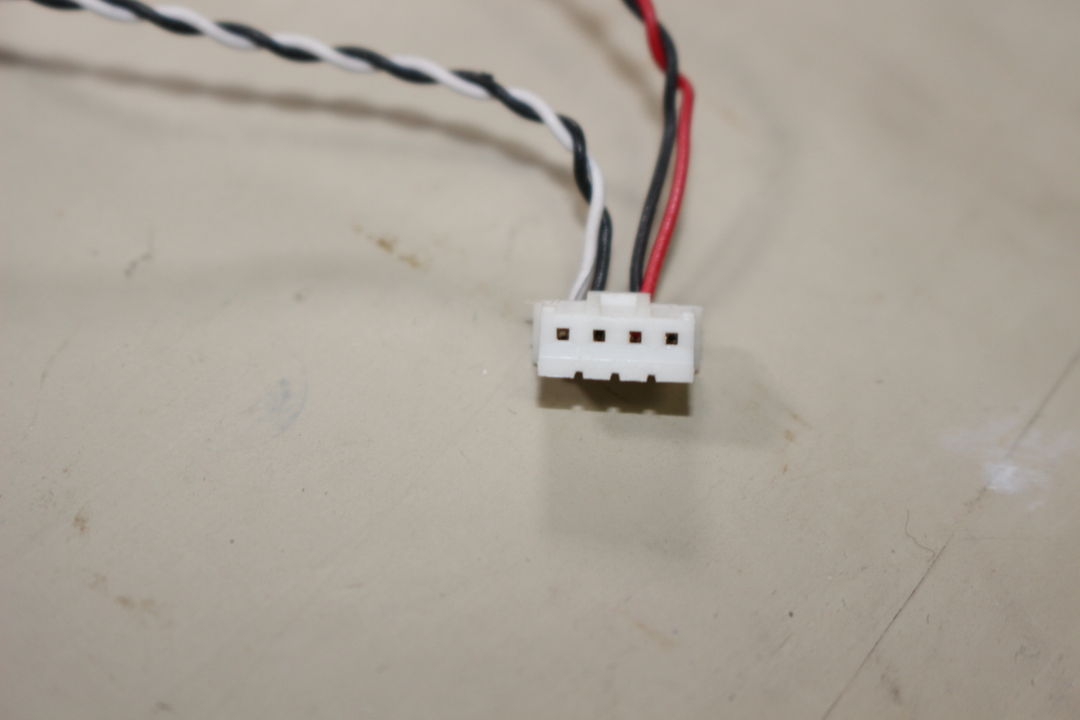

写真12白い多極コネクターに、赤と黒の線およびねじれた白黒の線が接続されたスピーカー配線の先端を確認できます。コネクターの端子穴と配線の取り付け状態が写っています。

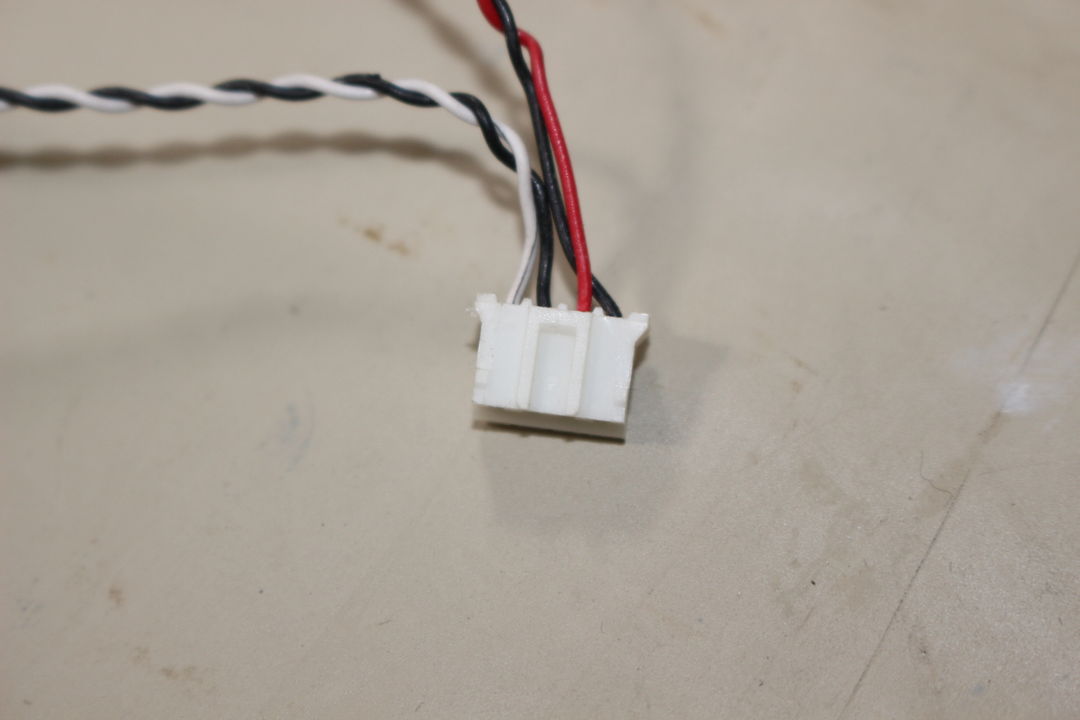

写真13白いコネクターと複数の配線が写ったスピーカー部品の接続部です。黒と白のより線、赤と黒の配線がコネクターから伸びています。
部品を探すときの確認ポイント
Lenovo ThinkCentre Edge 92z用のスピーカーを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
