Lenovo ThinkCentre Edge 92zのCPU冷却ファン型番・仕様｜実機分解写真
Lenovo ThinkCentre Edge 92zから取り外したCPU冷却ファンについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。CPU冷却ファンのメーカー、型番、電圧、コネクター、羽根形状を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
Lenovo ThinkCentre Edge 92z |
| 製品の正式型番 |
3414 / 3416 / 3417 / 3418など（構成により異なる） |
| 部品名 |
CPU冷却ファン |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

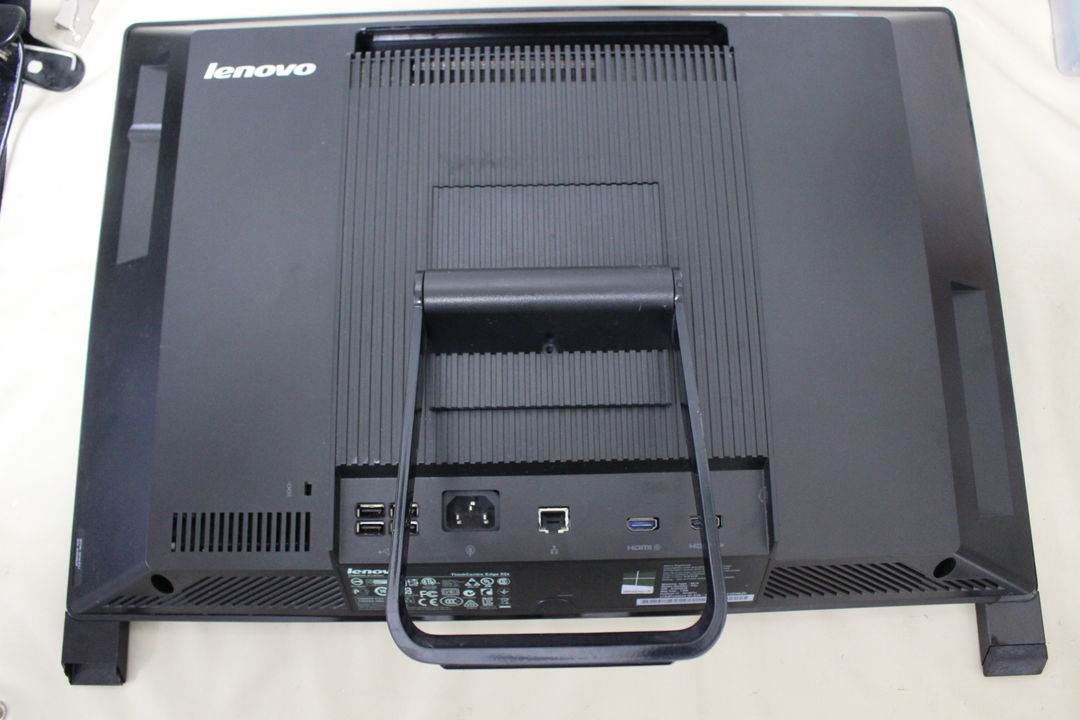

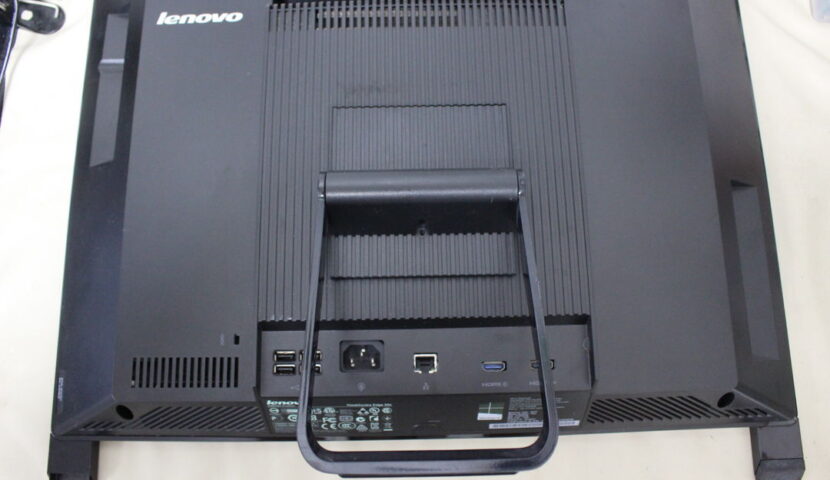

写真1Lenovo一体型パソコンの背面。上部と下部に通気口があり、中央付近にスタンドと各種端子が配置されています。

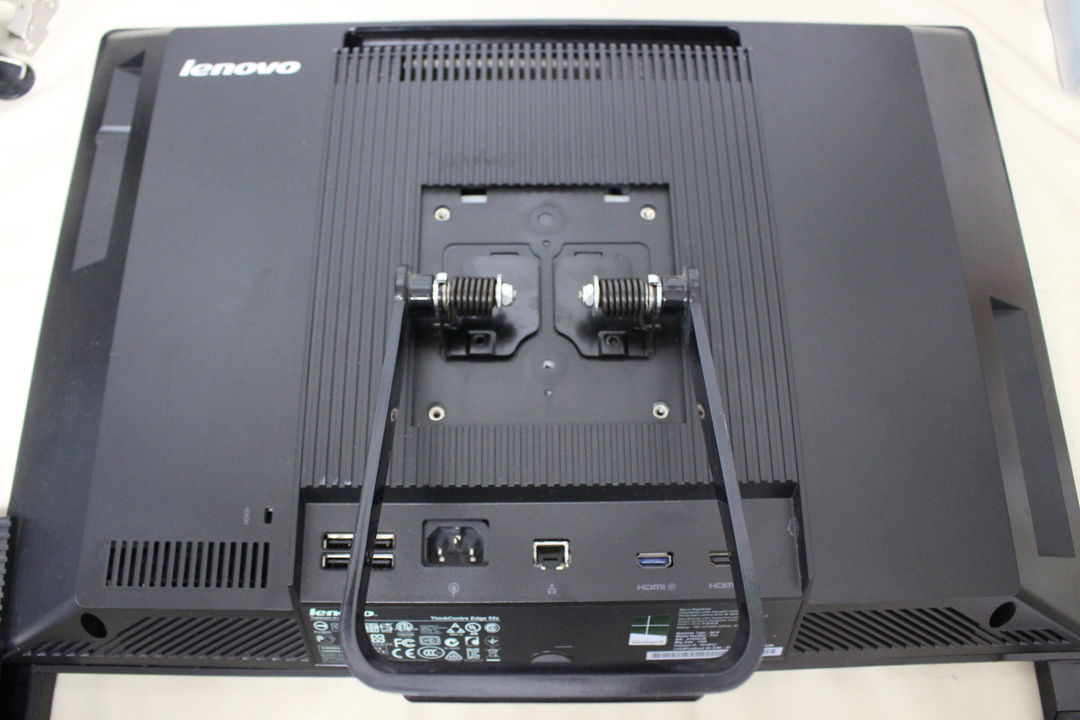

写真2Lenovo製一体型パソコンの背面にあるスタンド取り付け部を写した写真です。中央の開口部には左右の固定機構とケーブルが見え、周囲に通気孔や端子、製品ラベルが配置されています。

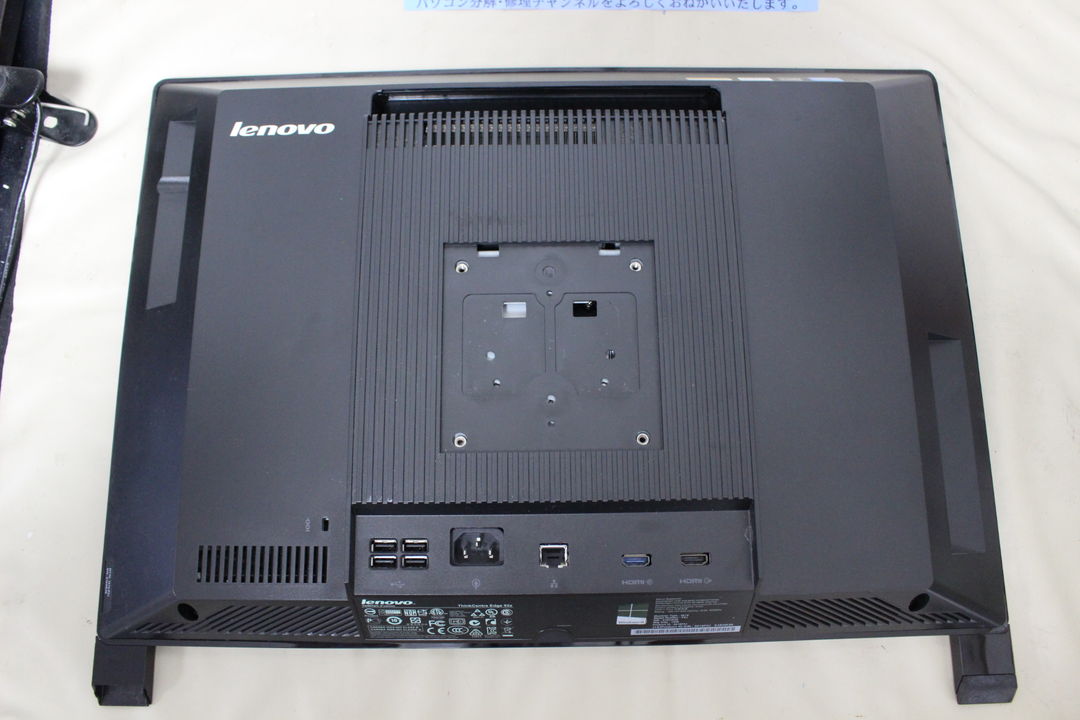

写真3Lenovoロゴが確認できる一体型パソコン本体の背面。中央にスタンド取り付け部と通気口があり、下部にはUSB端子などの各種接続端子とラベルが配置されています。

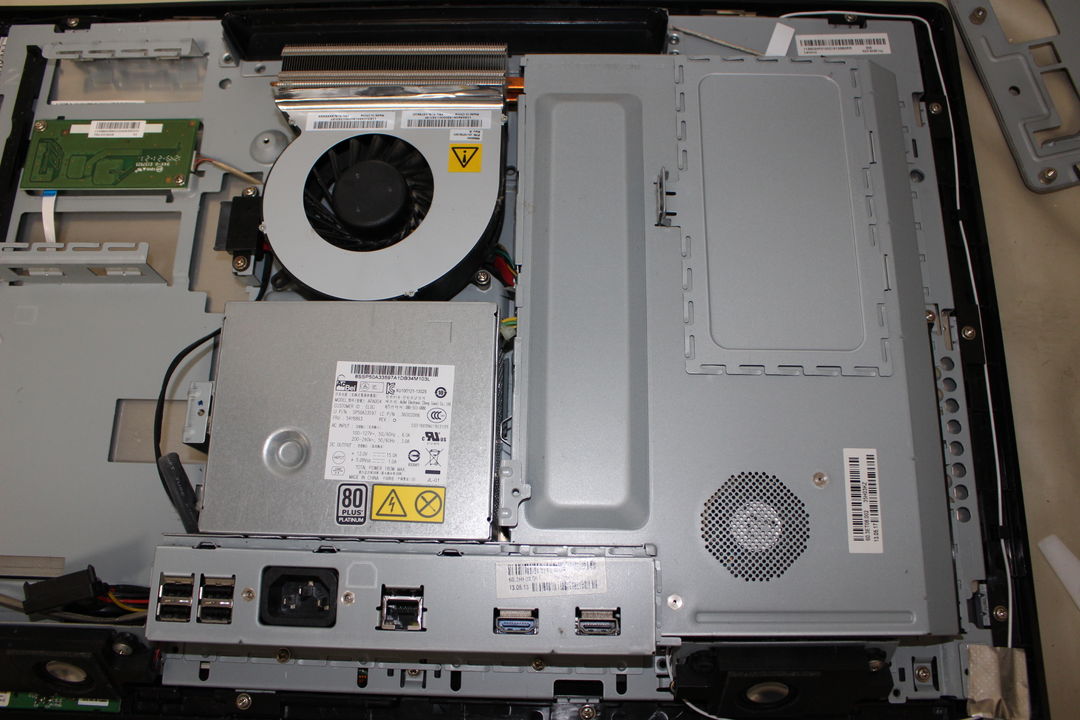

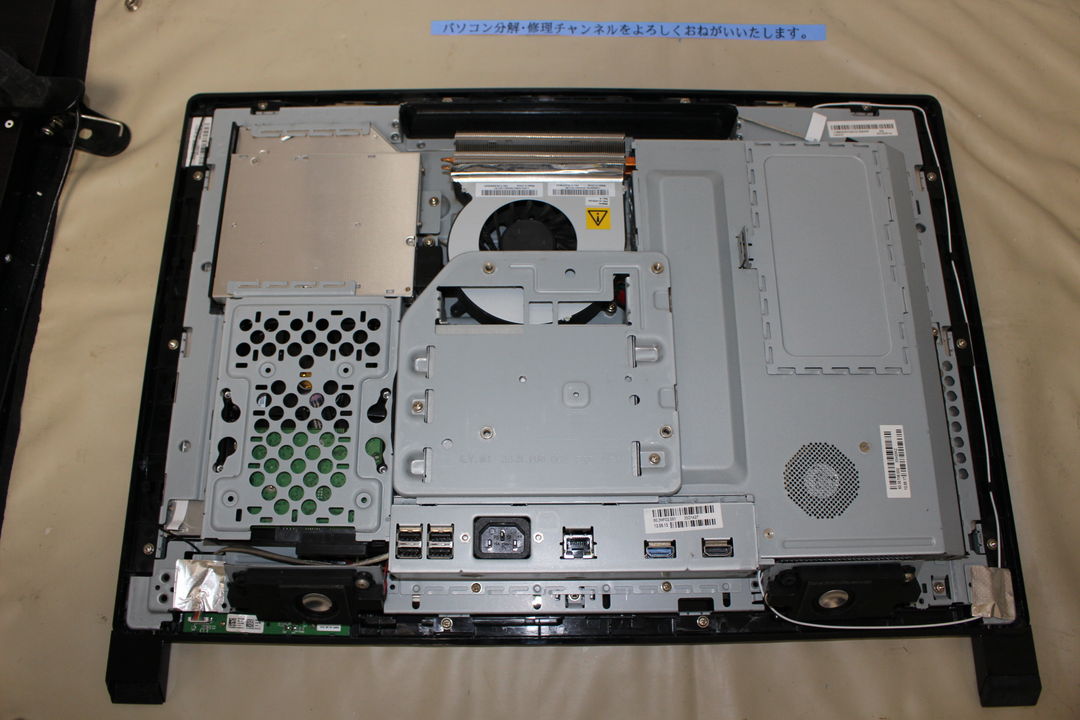

写真4Lenovo ThinkCentre Edge 92zの背面カバーを外した内部。中央上部に、円形ファンと放熱部品からなるCPU冷却ファン周辺が確認できます。

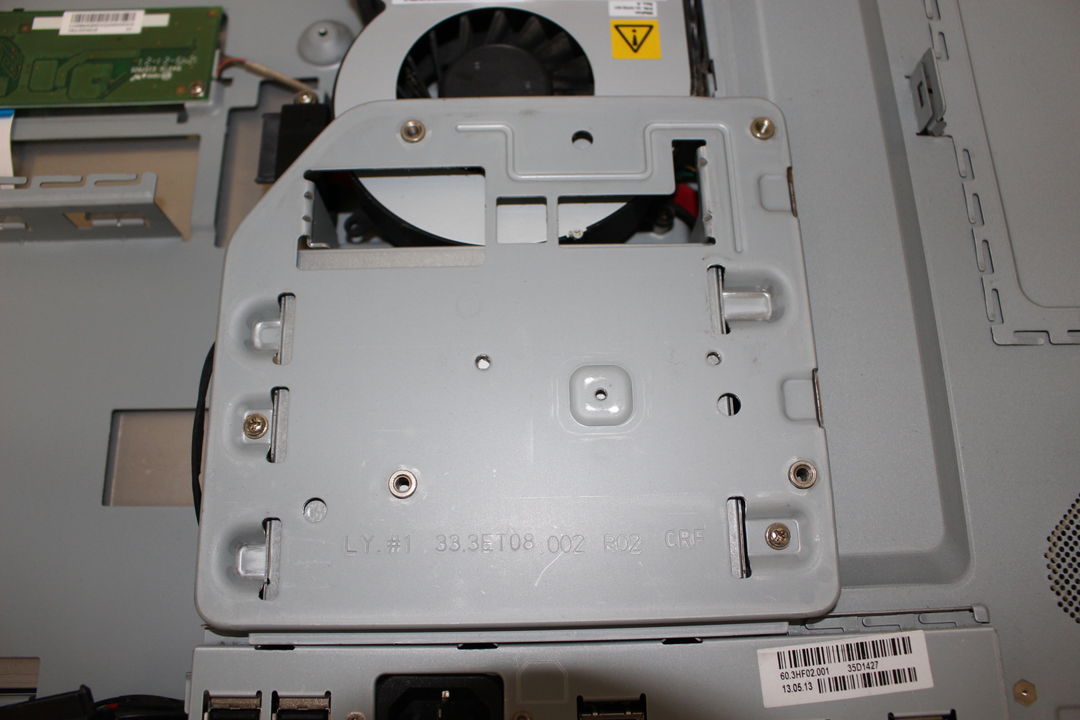

写真5Lenovo ThinkCentre Edge 92zの内部に取り付けられたCPU冷却ファン周辺の様子です。金属製のカバー越しに冷却ファンの一部が見え、周囲には基板や内部フレームが配置されています。
写真6Lenovo ThinkCentre Edge 92zの内部にあるCPU冷却ファン。銀色の円形カバーと黒いファンが確認でき、周囲にはヒートシンクや接続ケーブルが配置されています。
写真7Lenovo ThinkCentre Edge 92zの内部に取り付けられたCPU冷却ファン。中央に円形ファンと放熱部品があり、右側の基板へ伸びるヒートパイプや配線、周辺の内部部品を確認できます。
写真8Lenovo ThinkCentre Edge 92z内部の基板上で、複数の配線が接続された小型コネクターと、赤いケーブルを含む配線の様子を確認できます。周辺には基板上の端子や黒いコネクターも見えます。

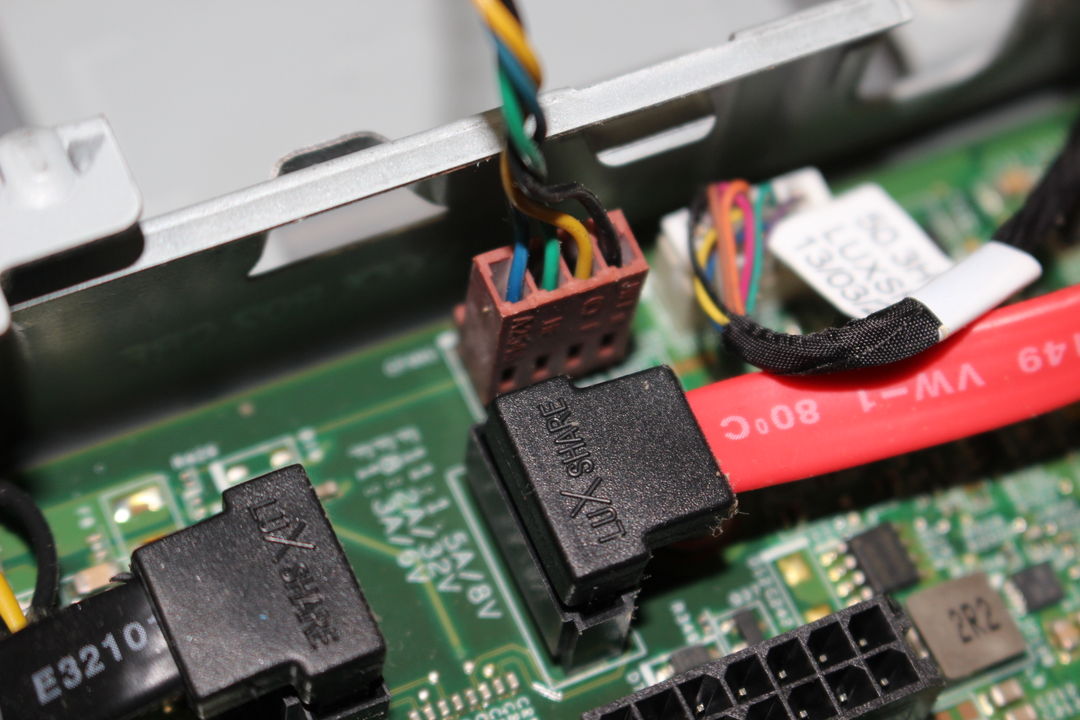

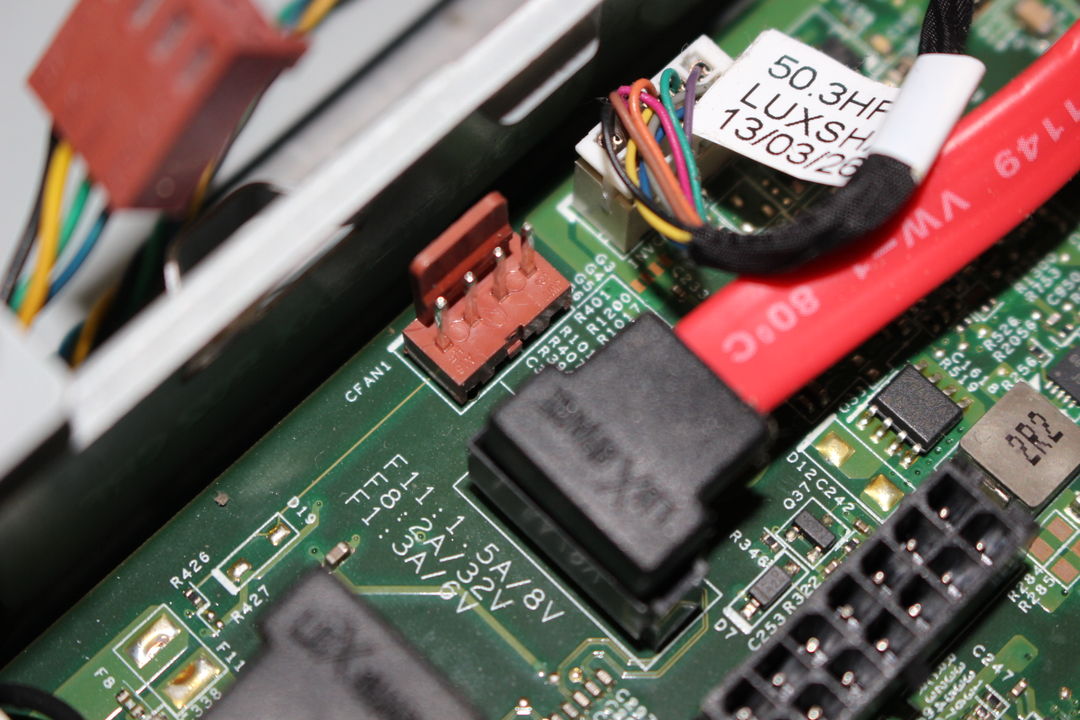

写真9Lenovo ThinkCentre Edge 92zの基板上にあるCPUファン用コネクター周辺を写した写真です。基板には「CPU FAN」の表記が確認でき、近くに複数のケーブルやコネクター、電子部品が配置されています。

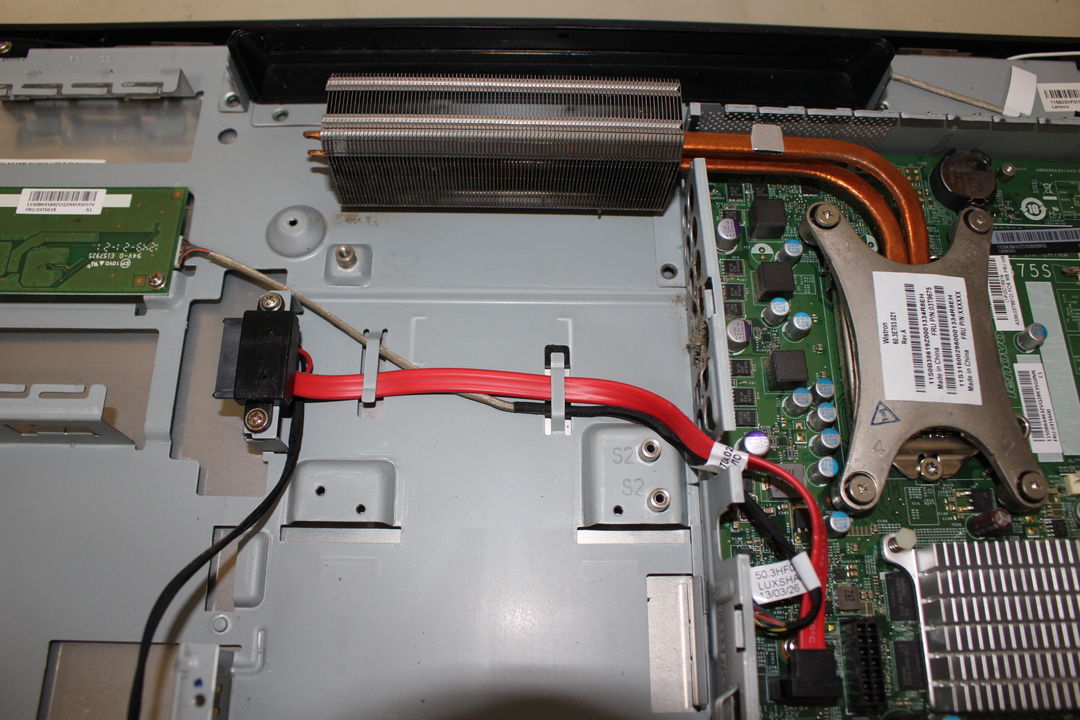

写真10Lenovo ThinkCentre Edge 92zCPUファンを外した後のパソコンの写真

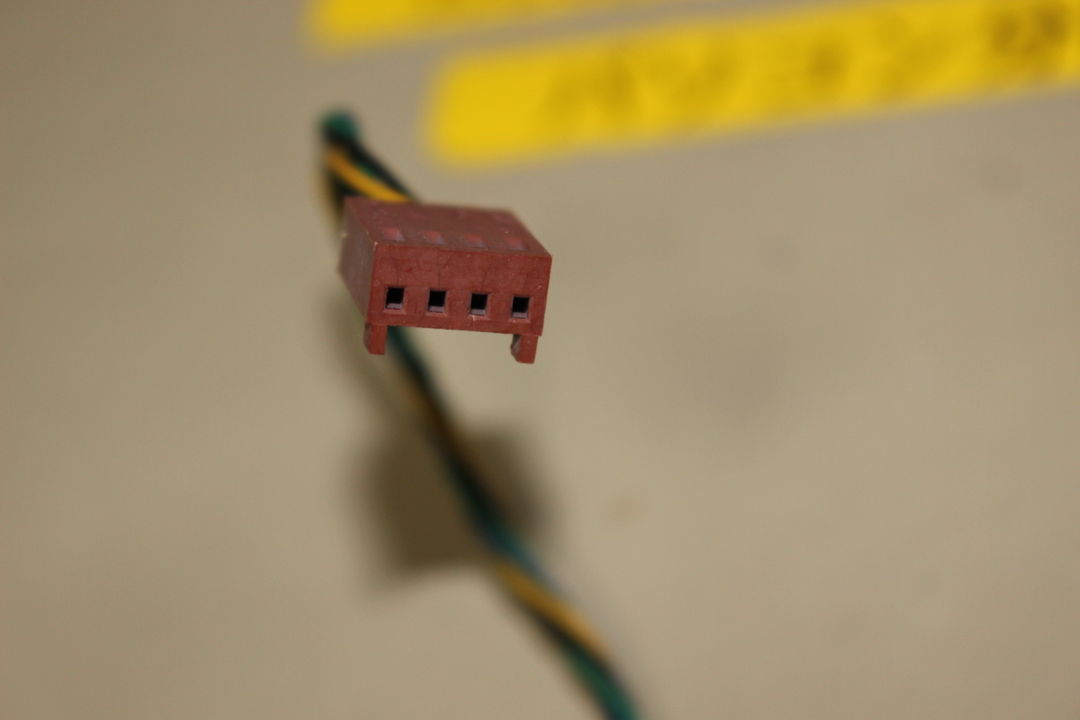

写真11取り外したCPU冷却ファンの4ピンコネクタです。

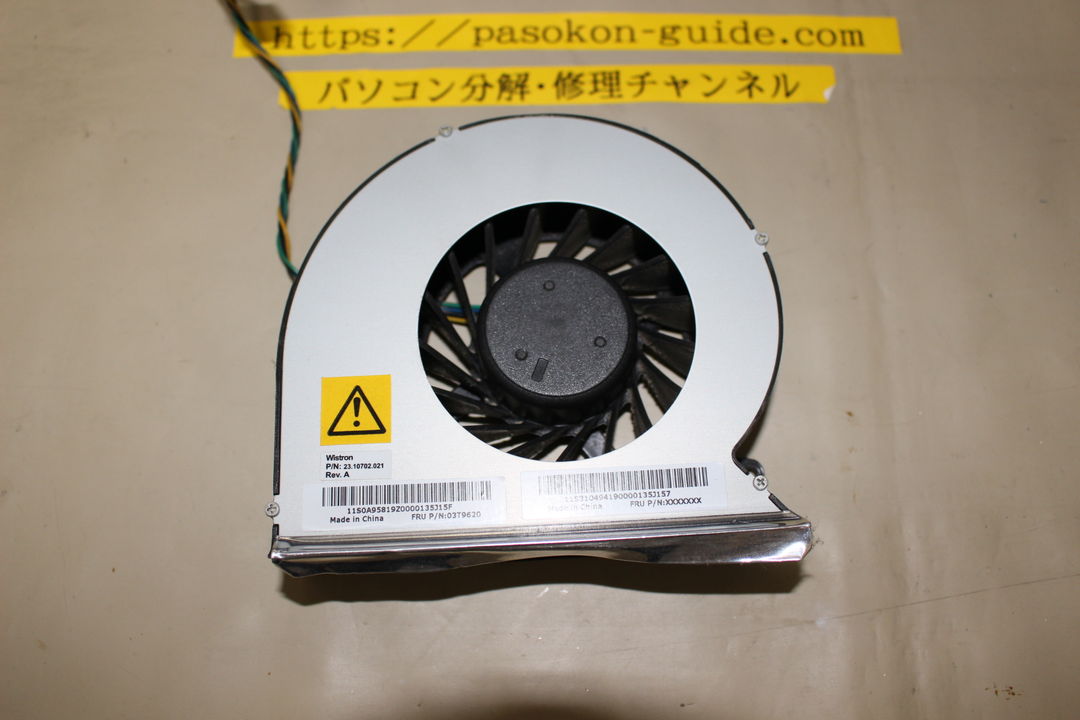

写真12取り外したCPU冷却ファンはこちらです。
写真13取り外した冷却ファンの反対側

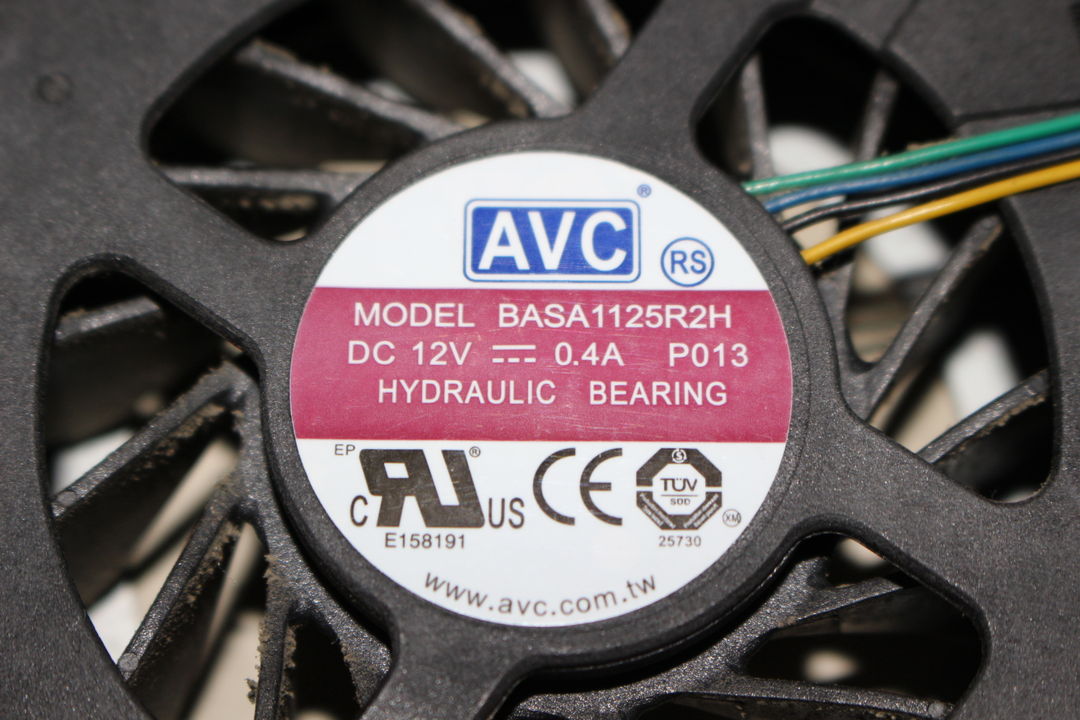

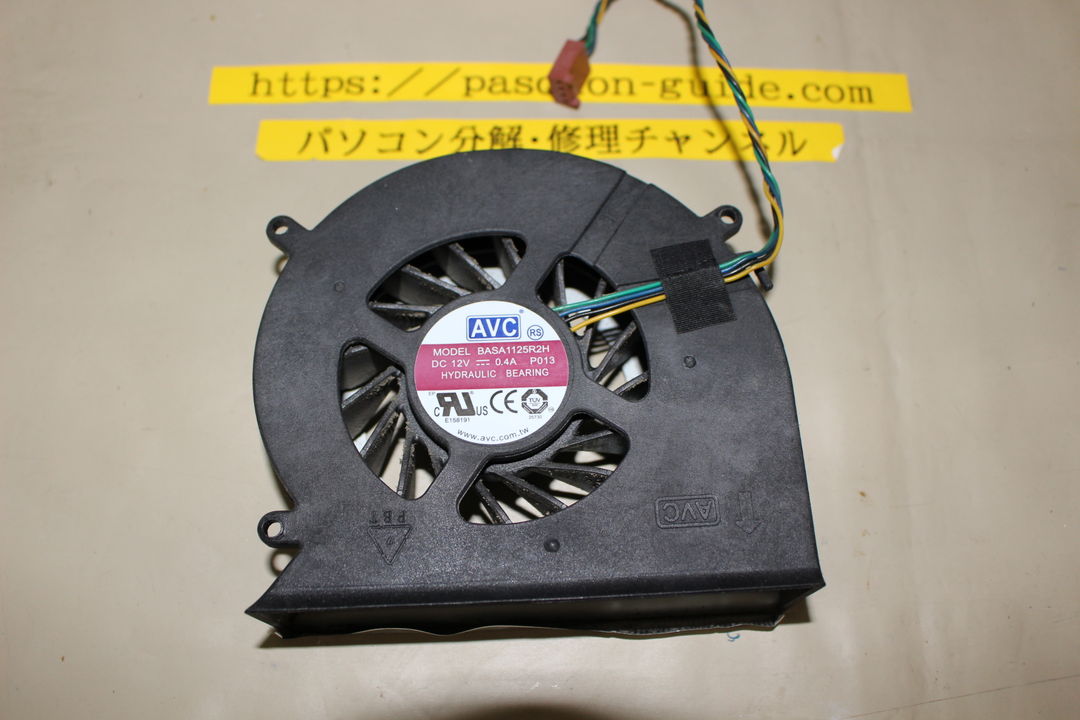

写真14CPU冷却ファンの中央ラベルを確認できます。AVC製で、ラベルには「MODEL BASA1125R2H」「DC 12V」「0.4A」「P013」「HYDRAULIC BEARING」などの表記があり、周囲には複数色の配線とファン羽根が見えます。
交換部品の検索
関連部品を探す
交換部品を探す際の検索例：BASA1125R2H
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
Lenovo ThinkCentre Edge 92z用のCPU冷却ファンを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
