Lenovo ThinkCentre Edge 92z / 主要基板・プロセッサ
Lenovo ThinkCentre Edge 92zのCPU型番・仕様｜実機分解写真
Lenovo ThinkCentre Edge 92zから取り外したCPUについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。搭載CPUの型番、表面表示、ソケットまたは基板への実装状態を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
Lenovo ThinkCentre Edge 92z |
| 製品の正式型番 |
3414 / 3416 / 3417 / 3418など（構成により異なる） |
| 部品名 |
CPU |
| 部品分類 |
主要基板・プロセッサ |
部品写真・各方向からの確認

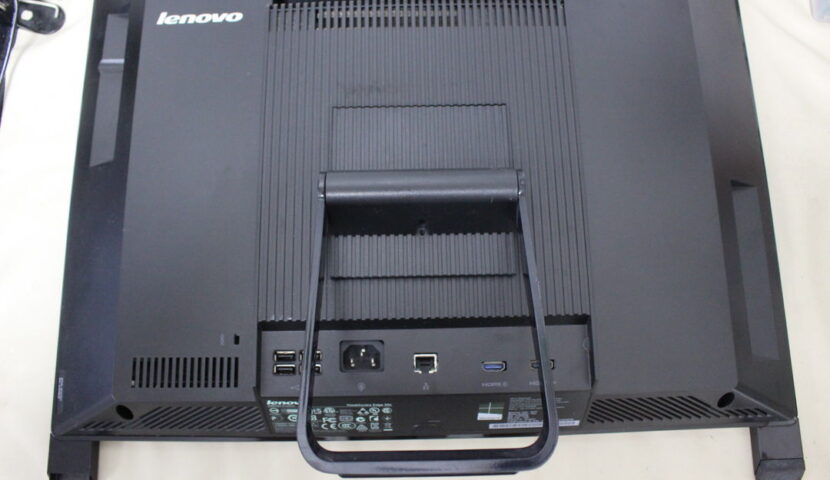

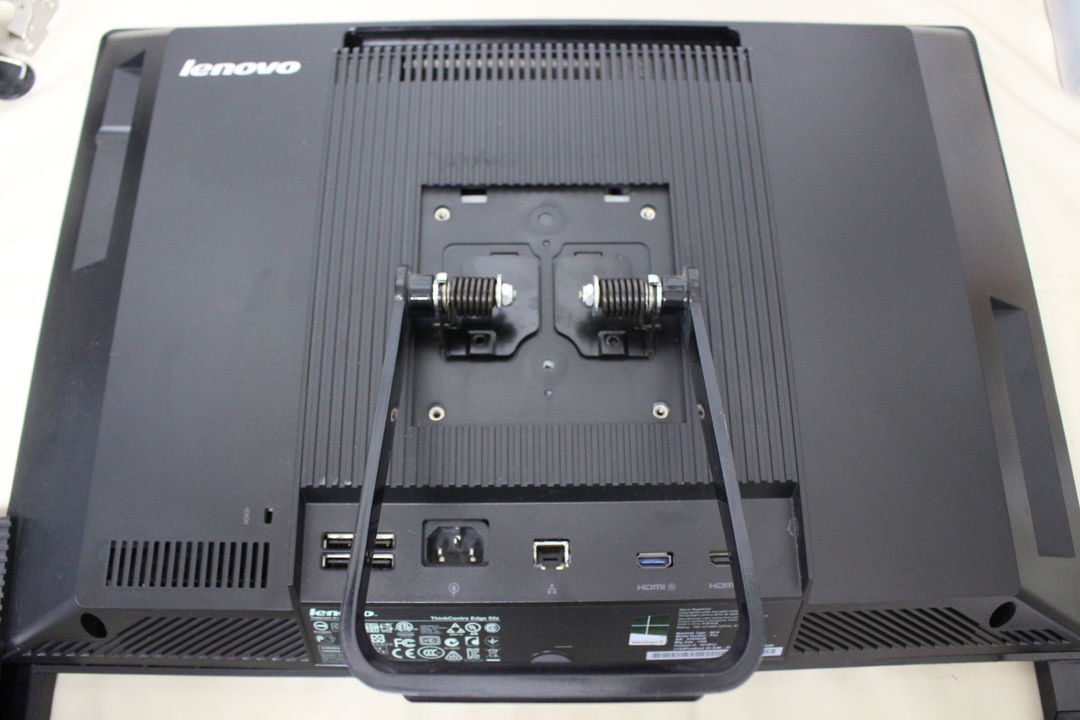

写真1Lenovo製一体型パソコンの背面。中央にスタンドと接続端子、下部左右に通気口が確認できます。

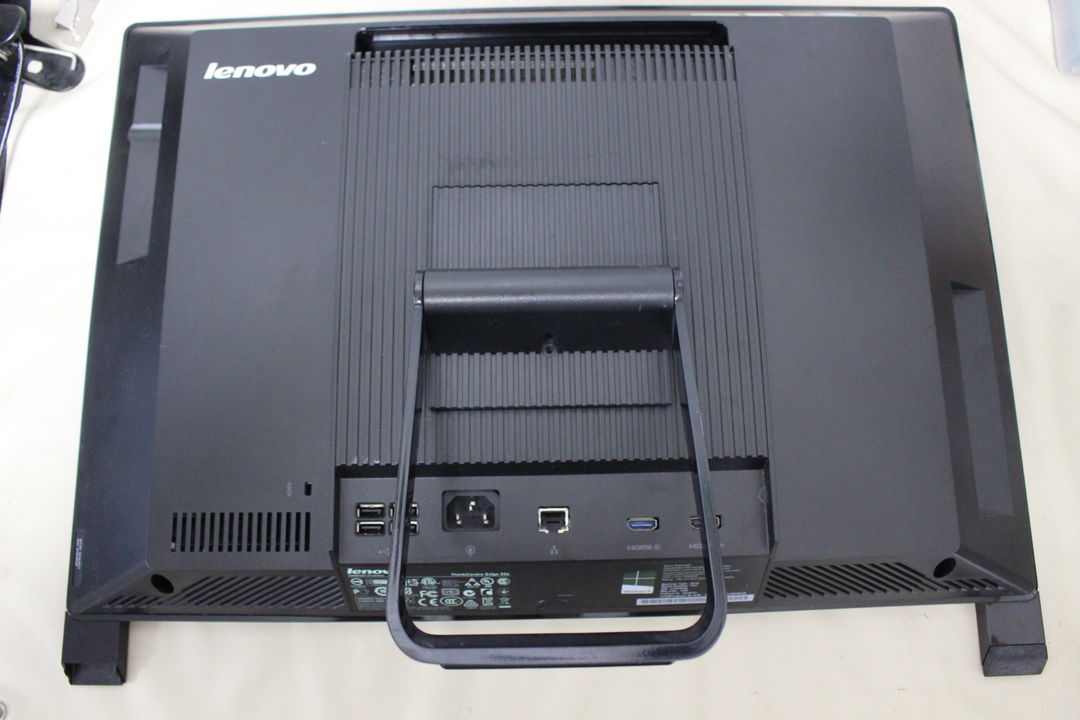

写真2Lenovo ThinkCentre Edge 92zの背面を写した写真です。中央のスタンド取り付け部と背面カバー、下部に並ぶ映像・USBなどの端子を確認できます。

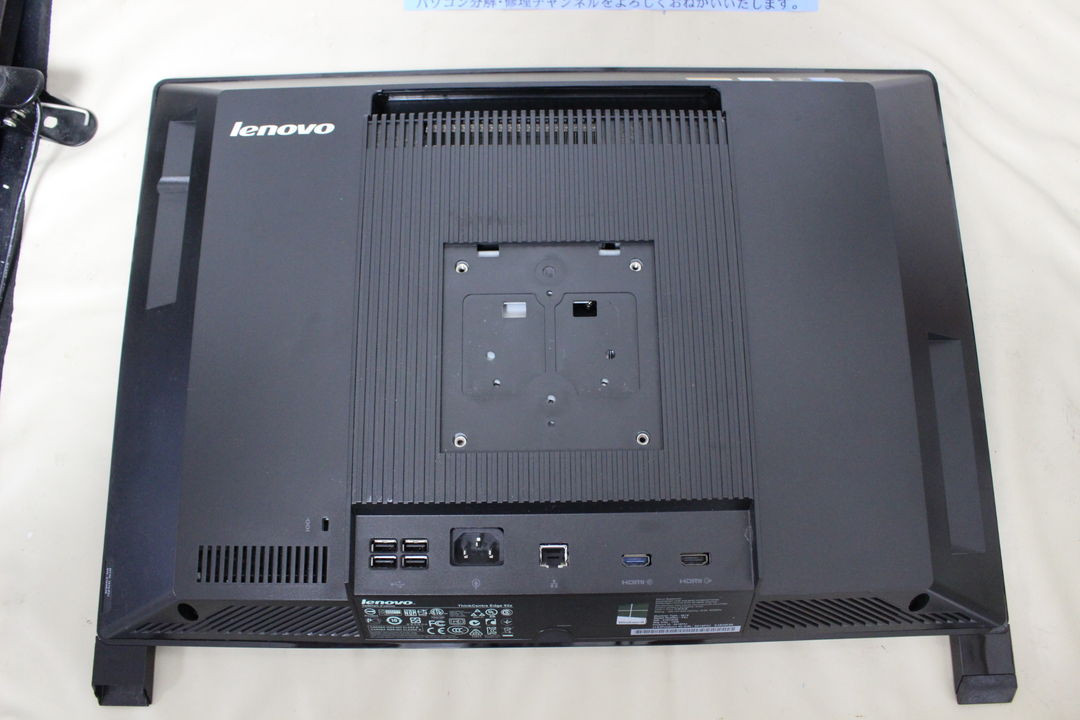

写真3Lenovoロゴが確認できる本体背面です。中央に取り外し後のカバー状部分があり、その下に通風口、電源端子、映像・USBなどの接続端子が並んでいます。

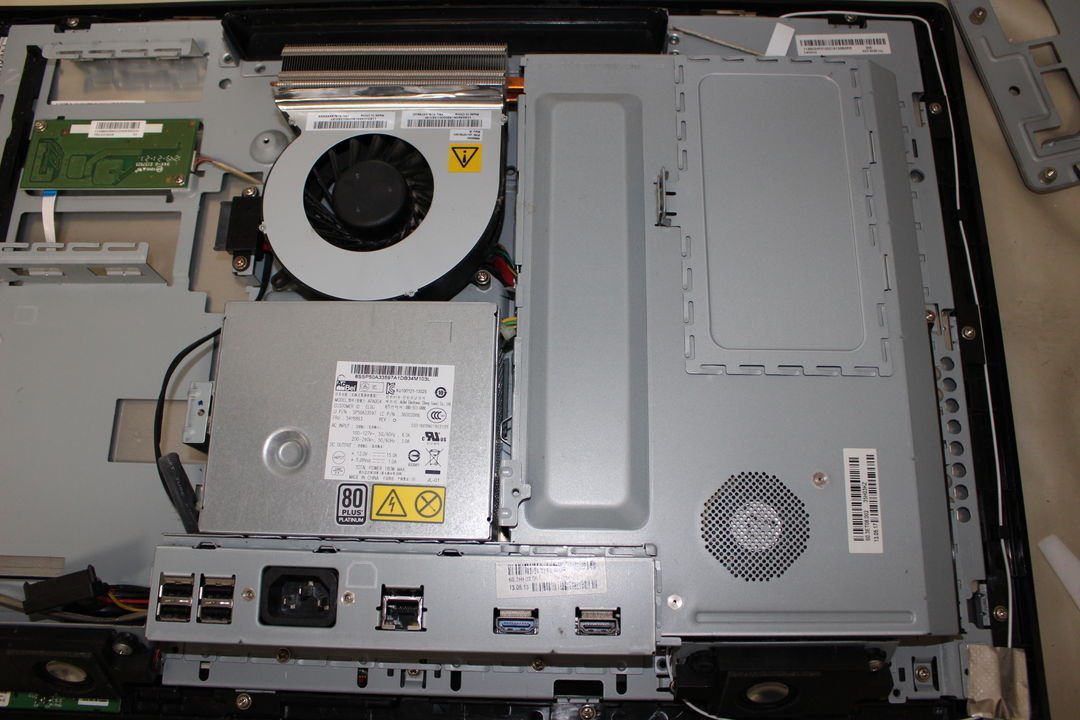

写真4Lenovo ThinkCentre Edge 92zの背面カバーを外した内部。中央付近に冷却ファンとヒートシンク、周囲に基板や各種内部部品が配置され、CPU冷却機構を含む構成を確認できます。

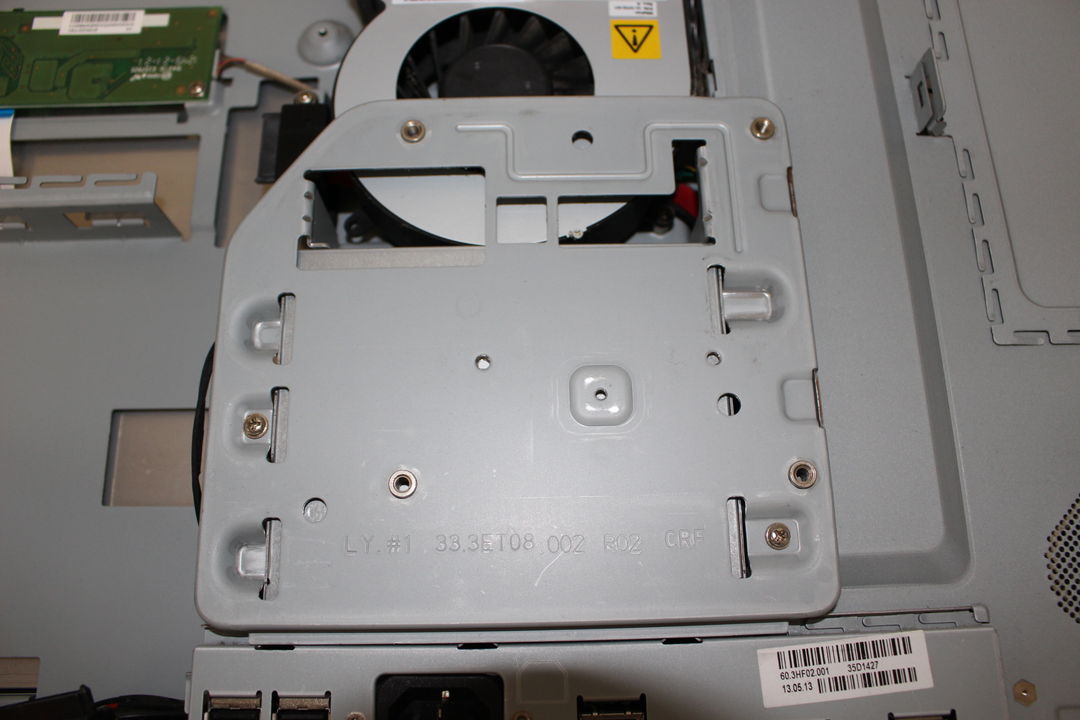

写真5Lenovo ThinkCentre Edge 92zの内部で、CPU冷却ファン周辺を覆う金属製の固定カバーを確認できます。カバーには複数のネジ穴や開口部があり、周囲に冷却機構の一部が見えています。

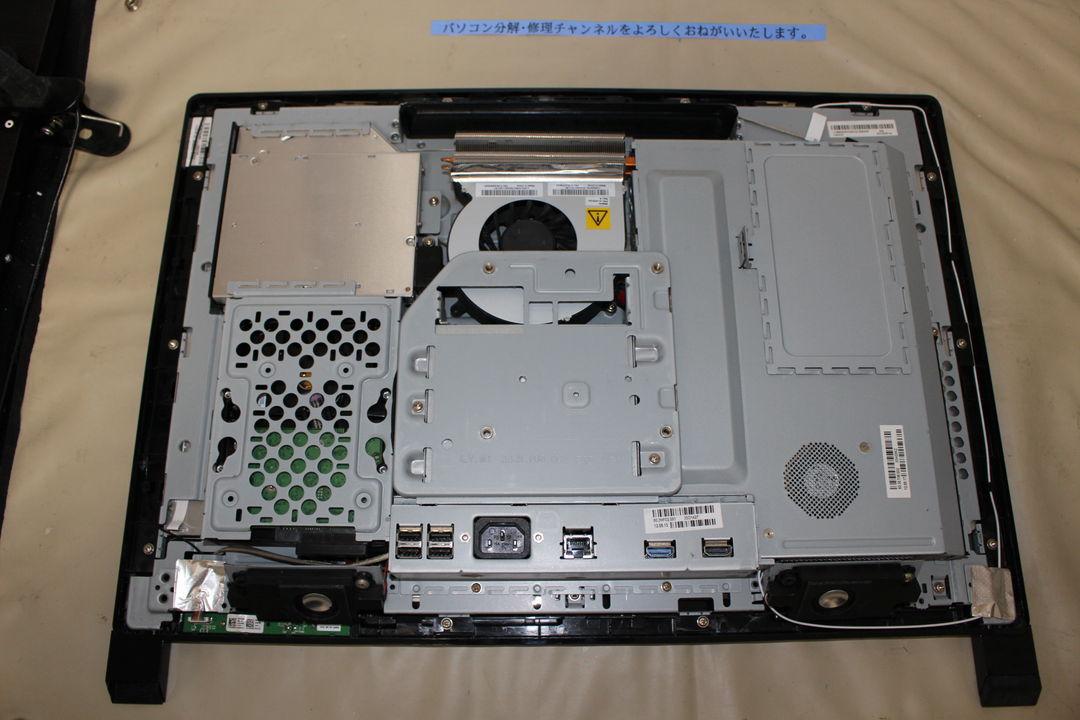

写真6Lenovo ThinkCentre Edge 92zの内部で、冷却ファンと金属製カバーに覆われたCPU周辺を確認できます。CPU本体はカバー内部にあり、写真から型番や仕様は判別できません。

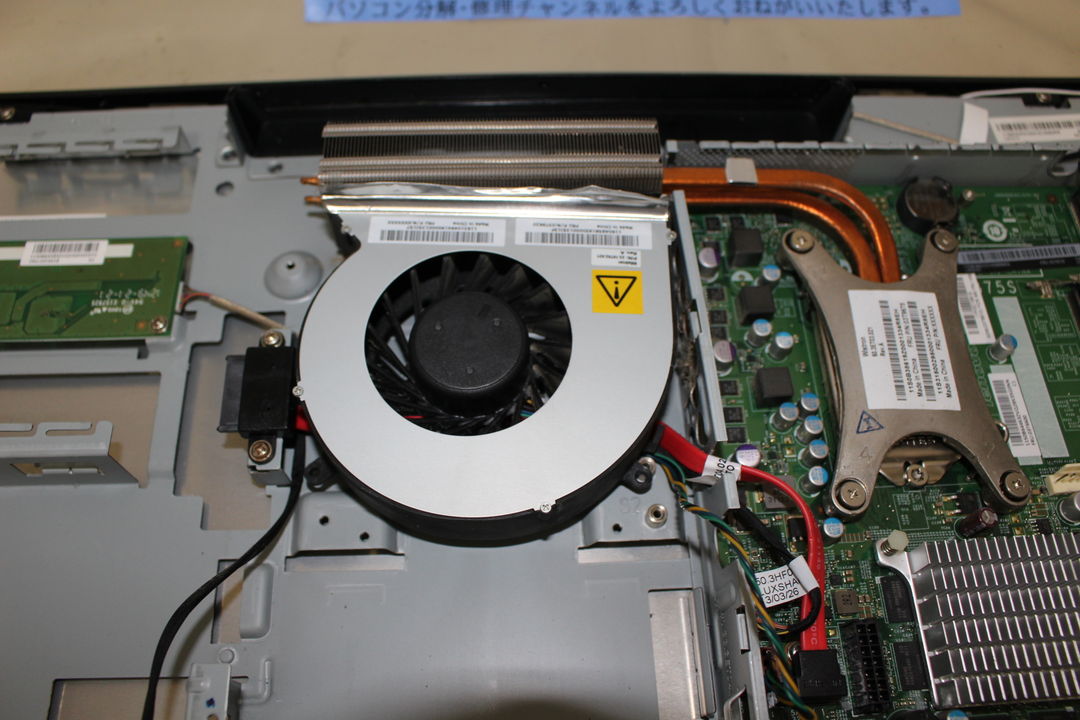

写真7Lenovo ThinkCentre Edge 92zの内部に搭載されたCPU冷却部です。中央に冷却ファンとヒートシンクがあり、右側へ伸びるヒートパイプで放熱部へ接続されています。周囲の基板や配線も確認できます。

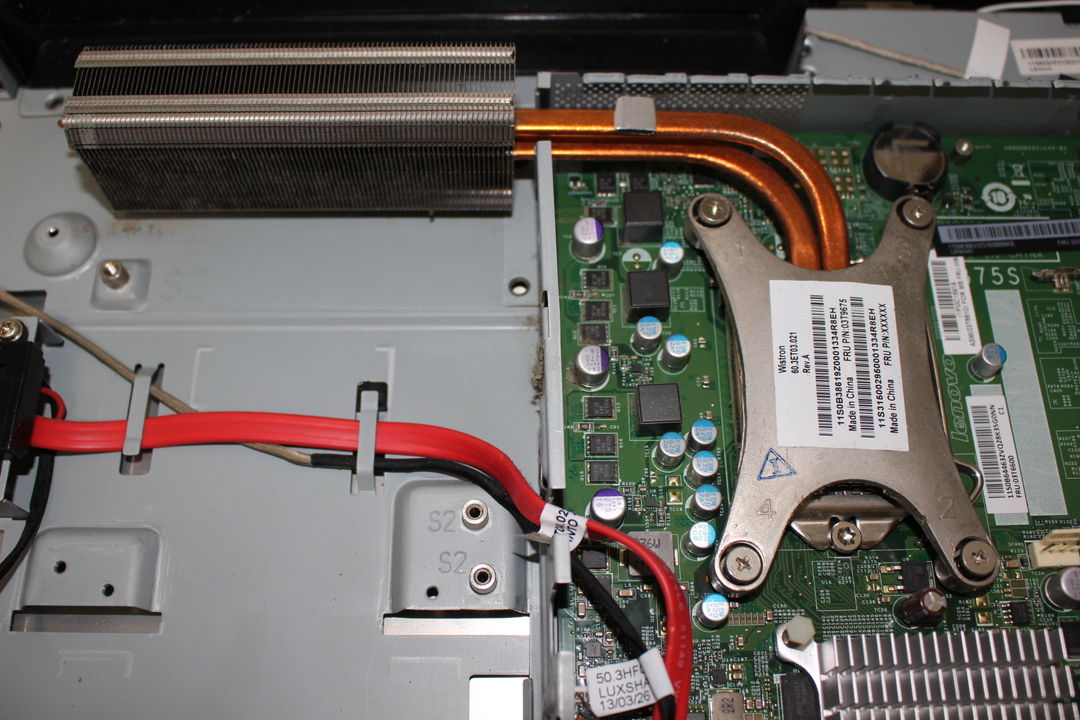

写真8Lenovo ThinkCentre Edge 92zの内部に搭載されたCPU周辺を確認できる写真です。銅色のヒートパイプと放熱部品、固定金具、基板上の電源回路や配線が見えます。
写真9Lenovo ThinkCentre Edge 92zの基板上に搭載されたCPU周辺を写した写真です。金属製の固定ブラケットとレバーで保持され、CPU表面には熱伝導材の跡が確認できます。

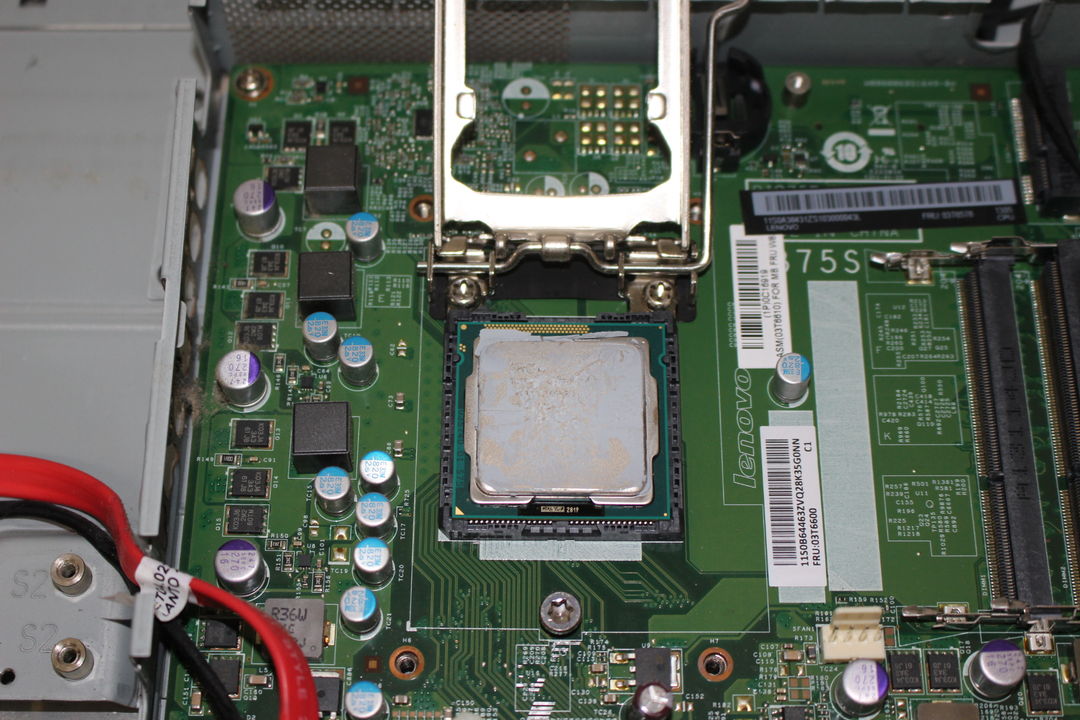

写真10Lenovo ThinkCentre Edge 92zの内部にあるCPU周辺の様子です。中央にCPU本体と金属製の固定機構が見え、周囲には基板上のコンデンサーや電源回路、メモリスロットなどが配置されています。

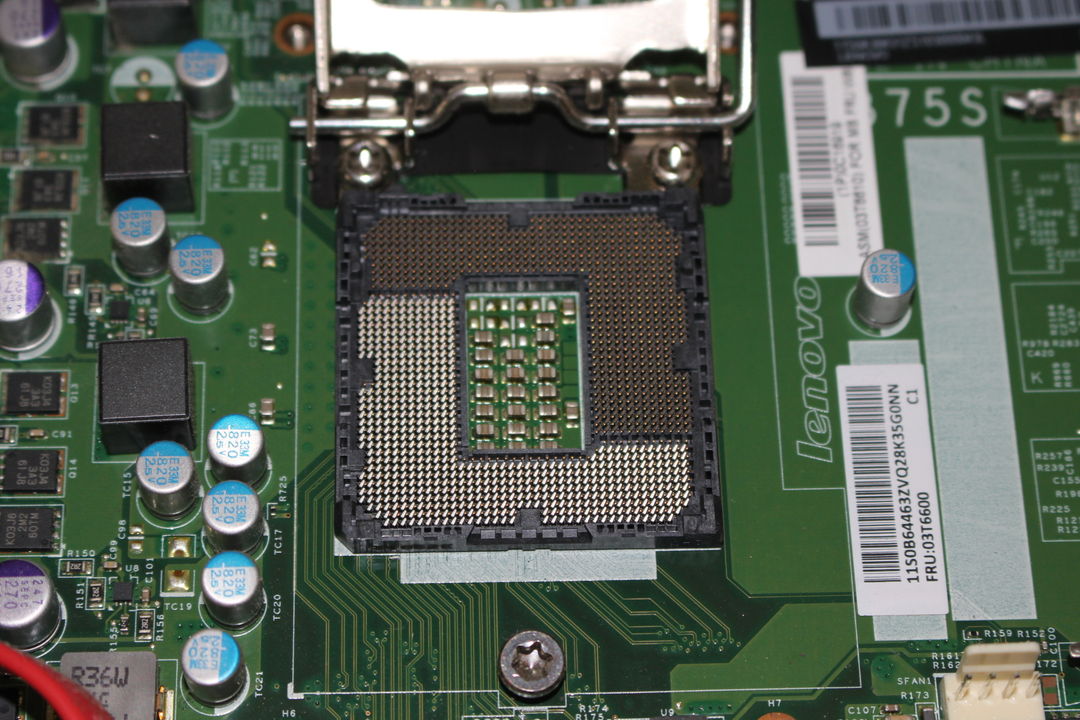

写真11Lenovo ThinkCentre Edge 92zの基板上にあるCPUソケット部分。固定金具が開かれ、中央に多数の接点と緑色のカバー状部品が見えます。周囲にはコンデンサーや基板上の配線、Lenovoロゴ入り部品が配置されています。

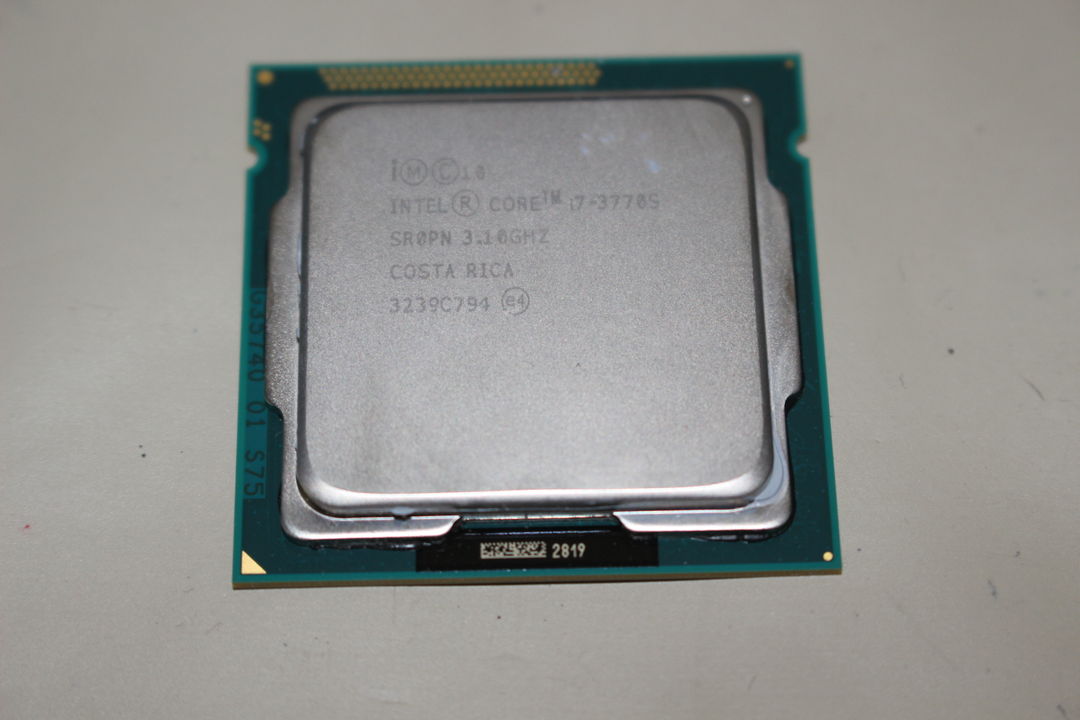

写真12Lenovo ThinkCentre Edge 92zから取り外したCPUの表面を撮影した写真です。金属製の上面にIntelのロゴと英数字の刻印が確認できます。基板部分や周囲の接点も写っています。

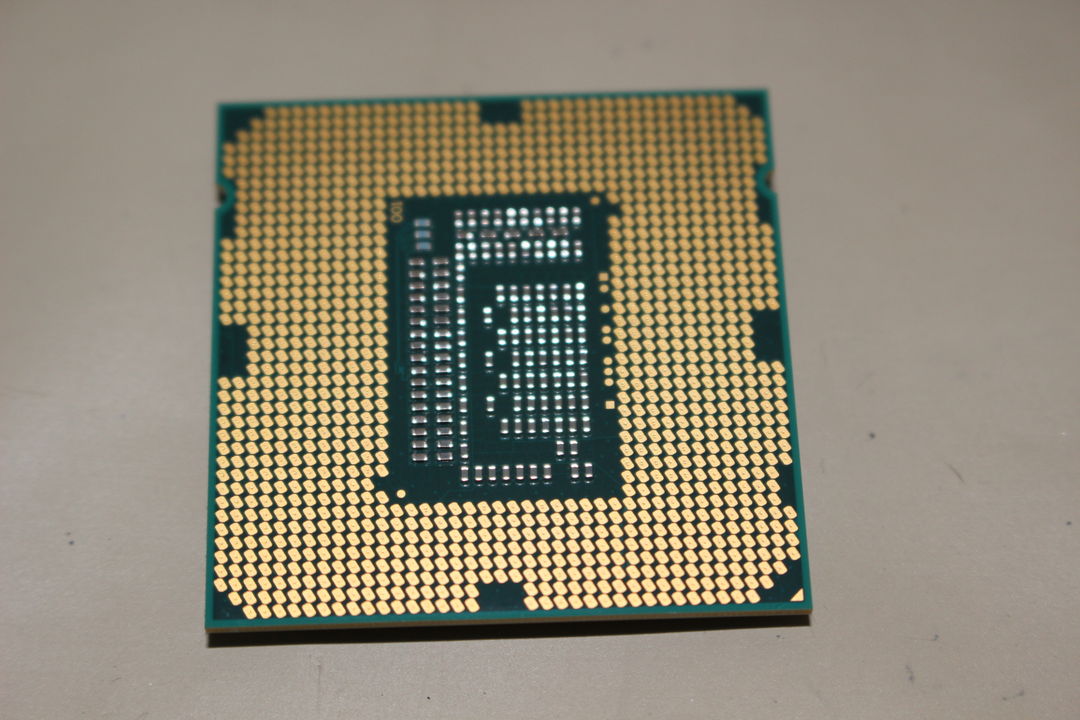

写真13CPUの裏面を写した写真です。基板状の面に多数の金色の接点が規則的に並び、中央付近には黒色の領域と細かな電気接点が確認できます。写真からは型番や仕様は確認できません。
部品を探すときの確認ポイント
Lenovo ThinkCentre Edge 92z用のCPUを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
