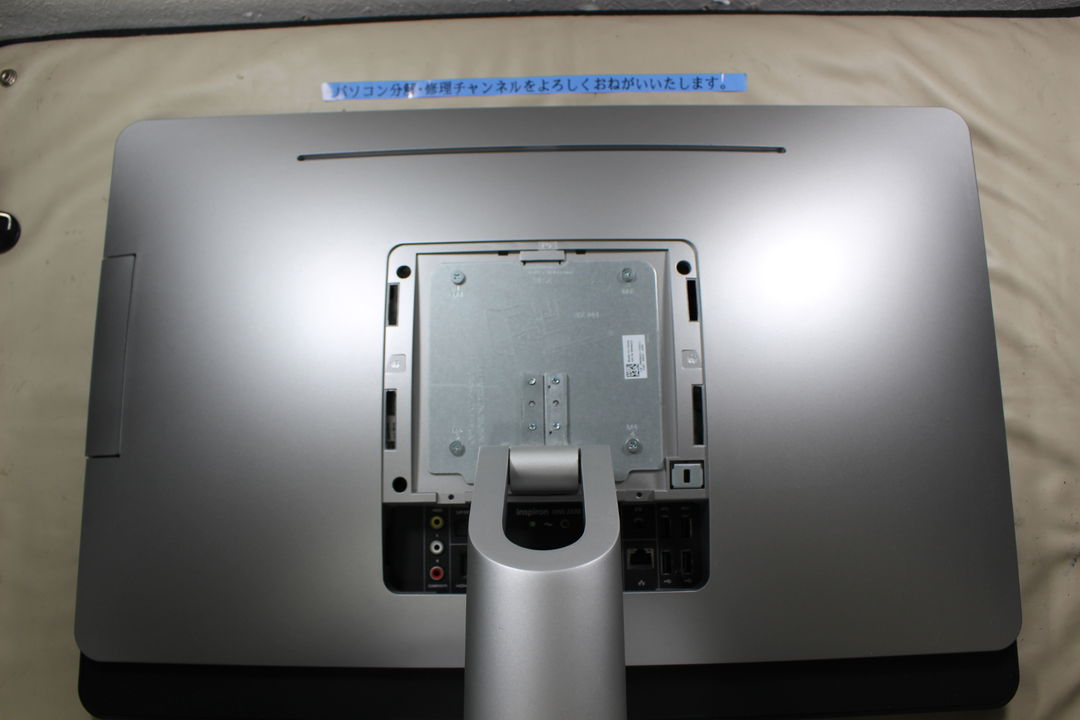

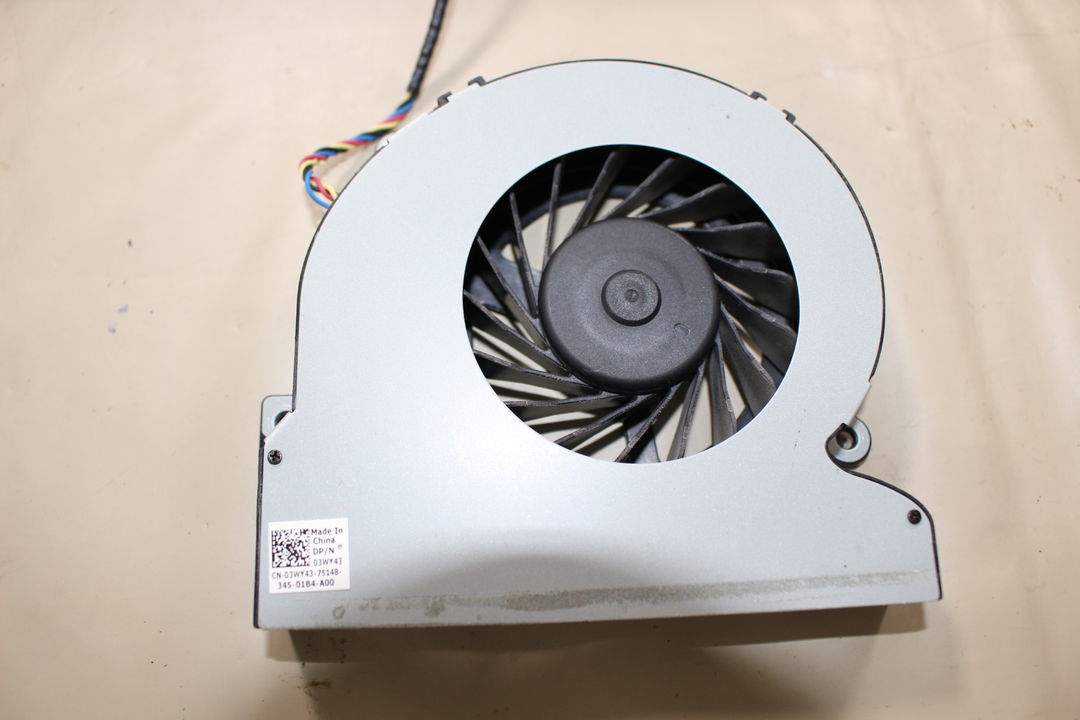

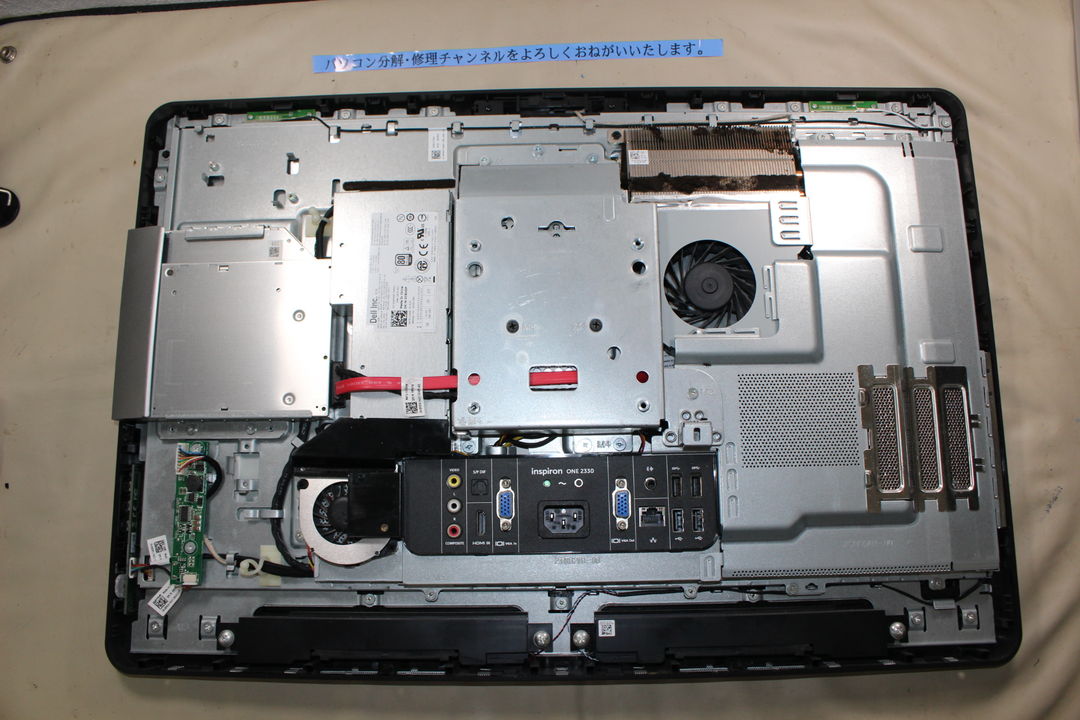

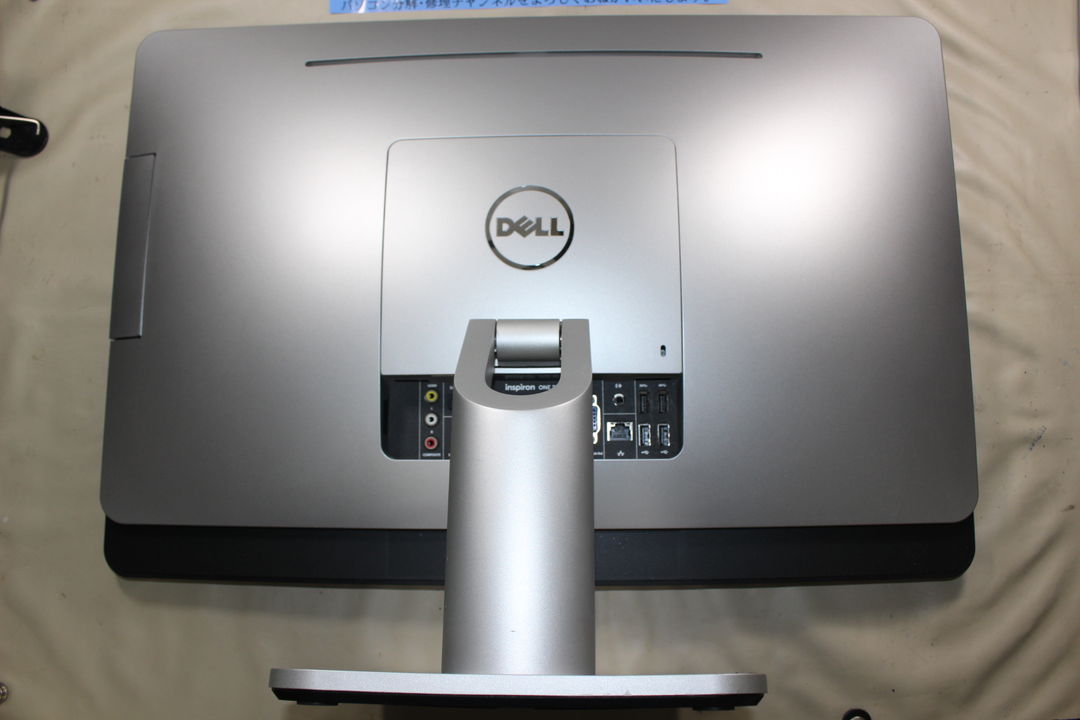

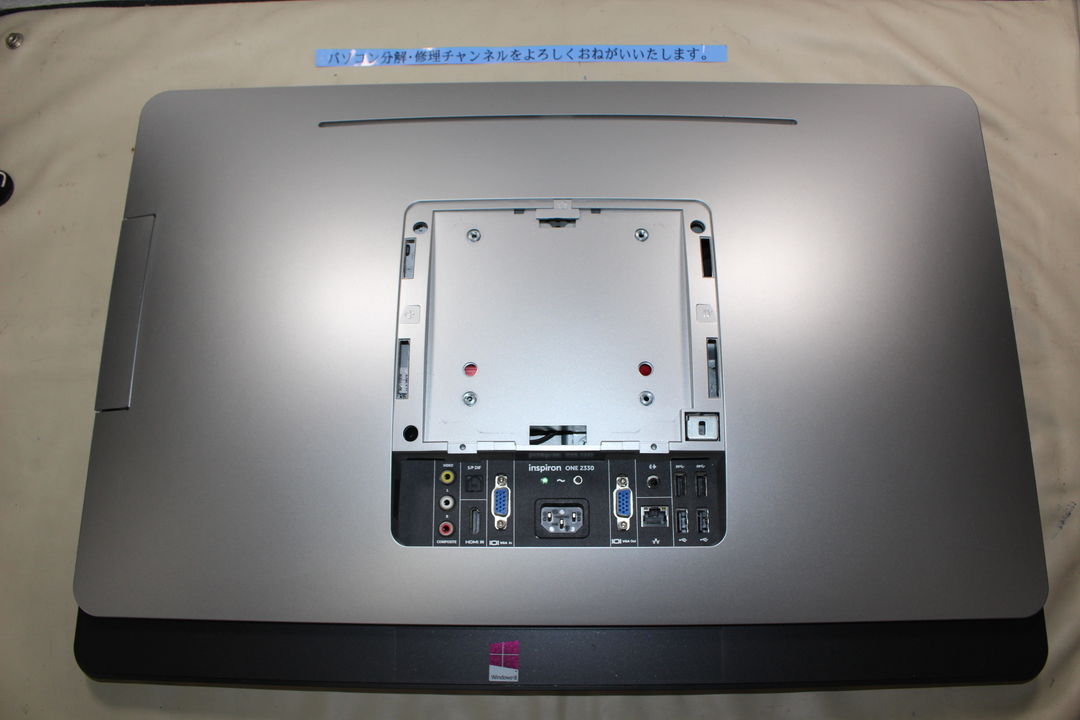

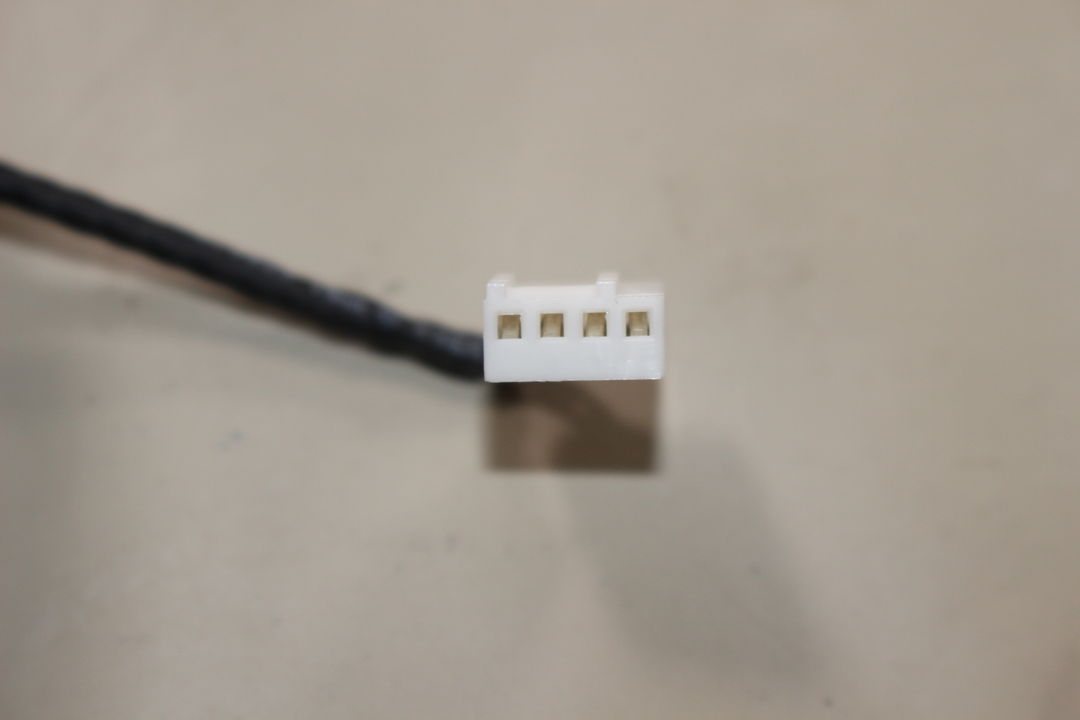

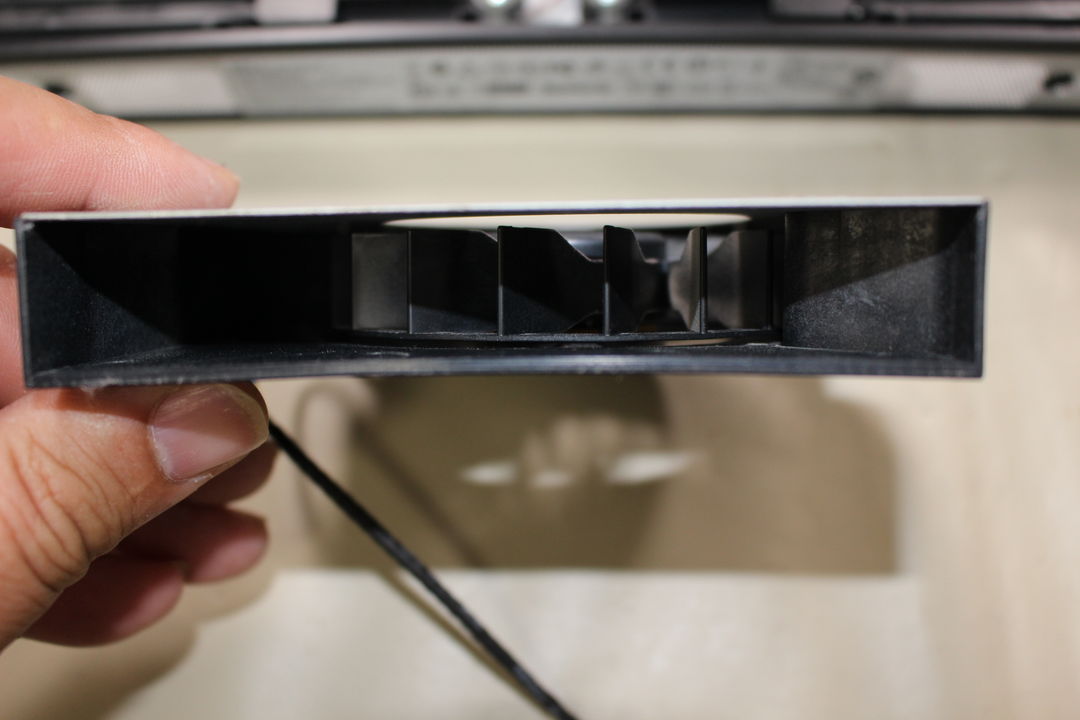

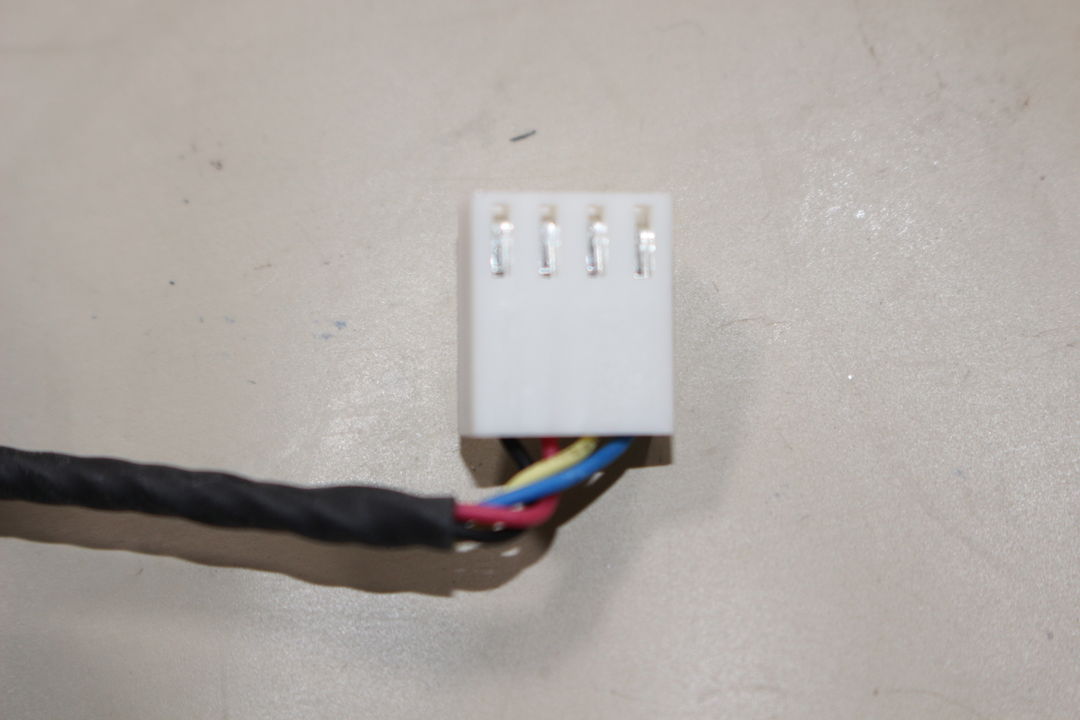

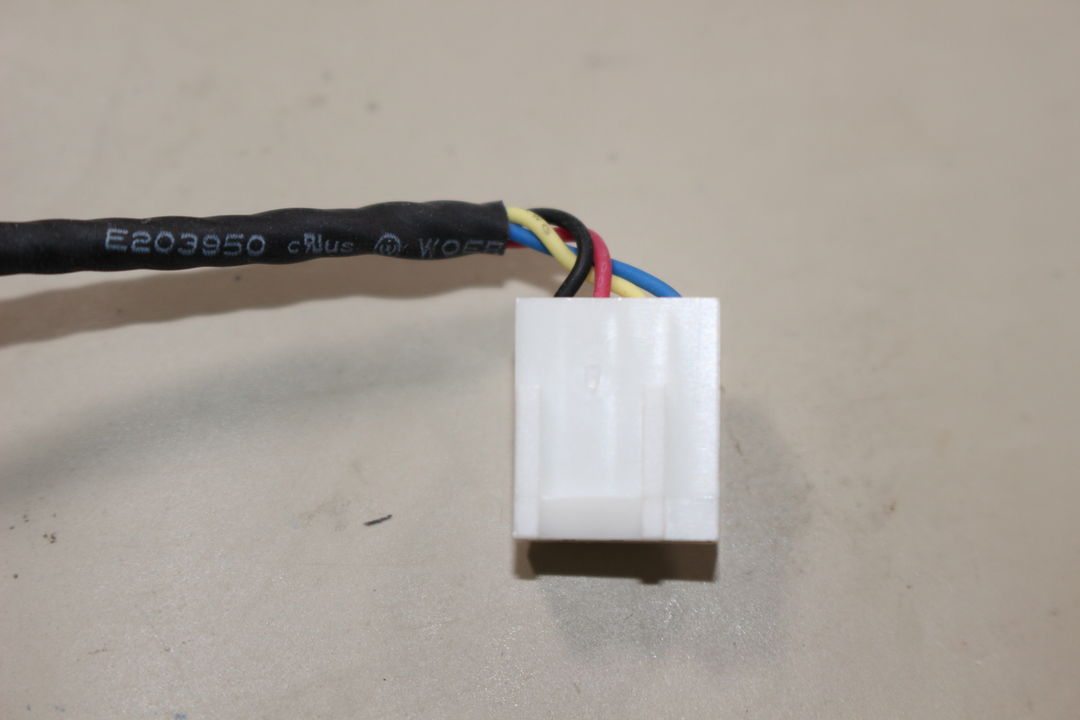

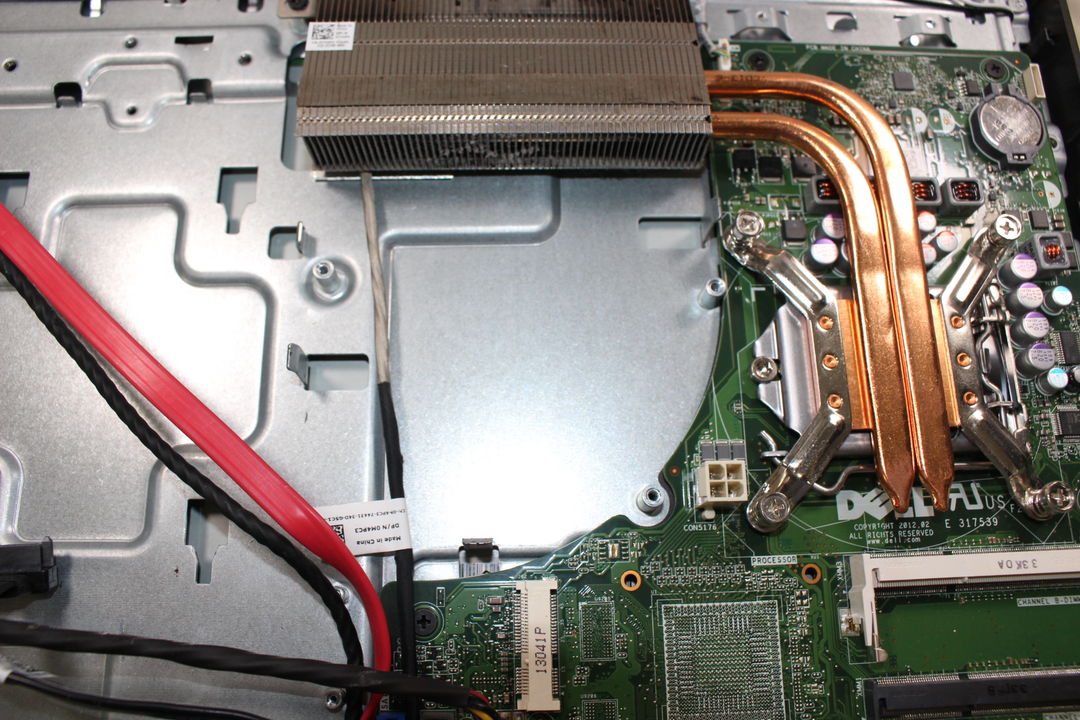

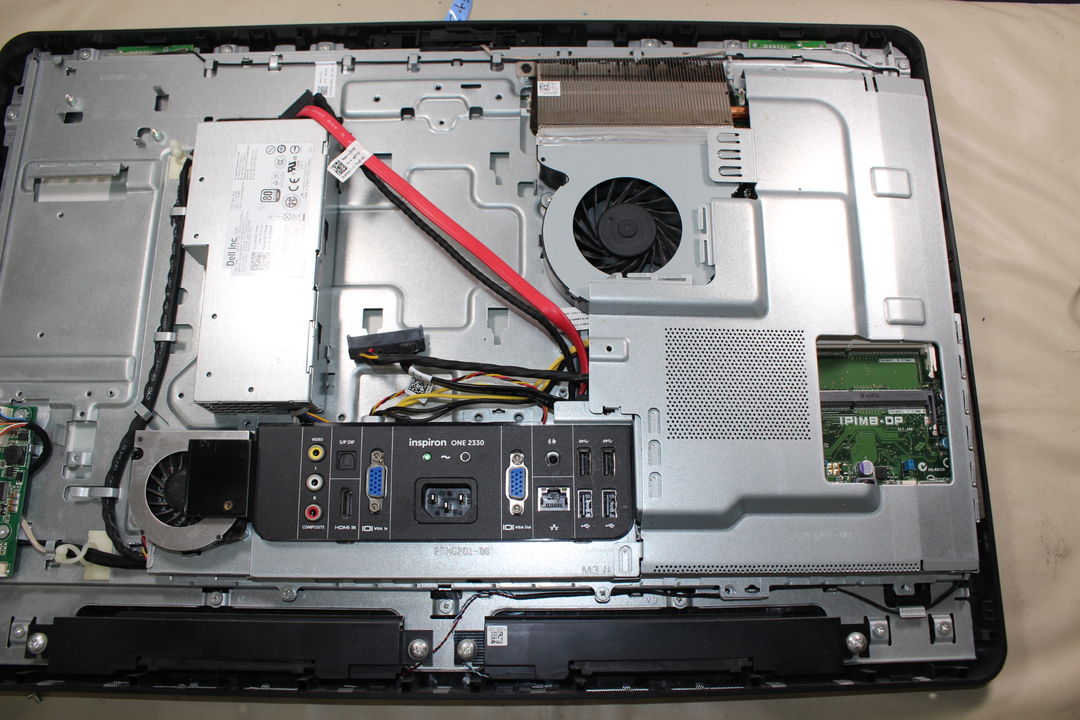

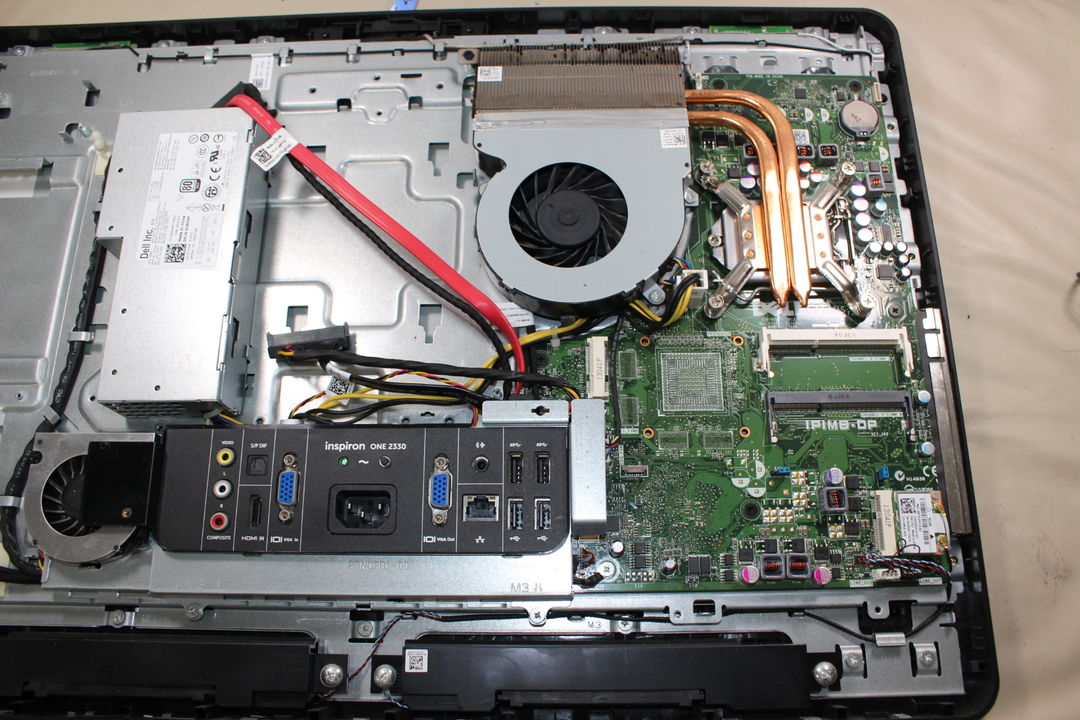

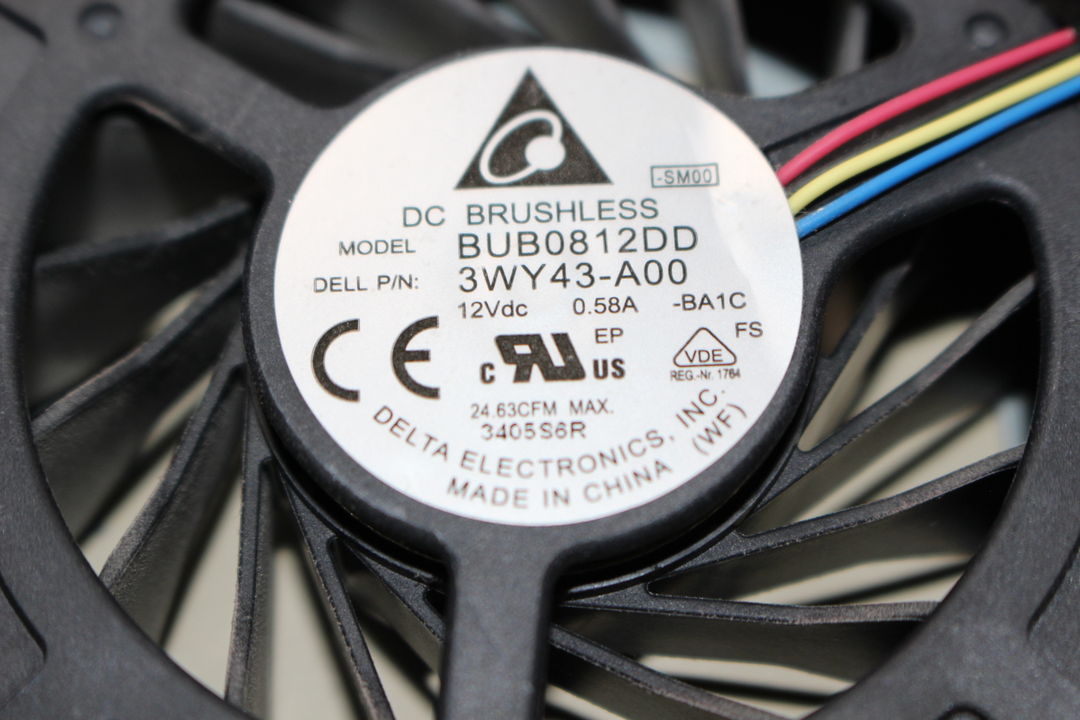

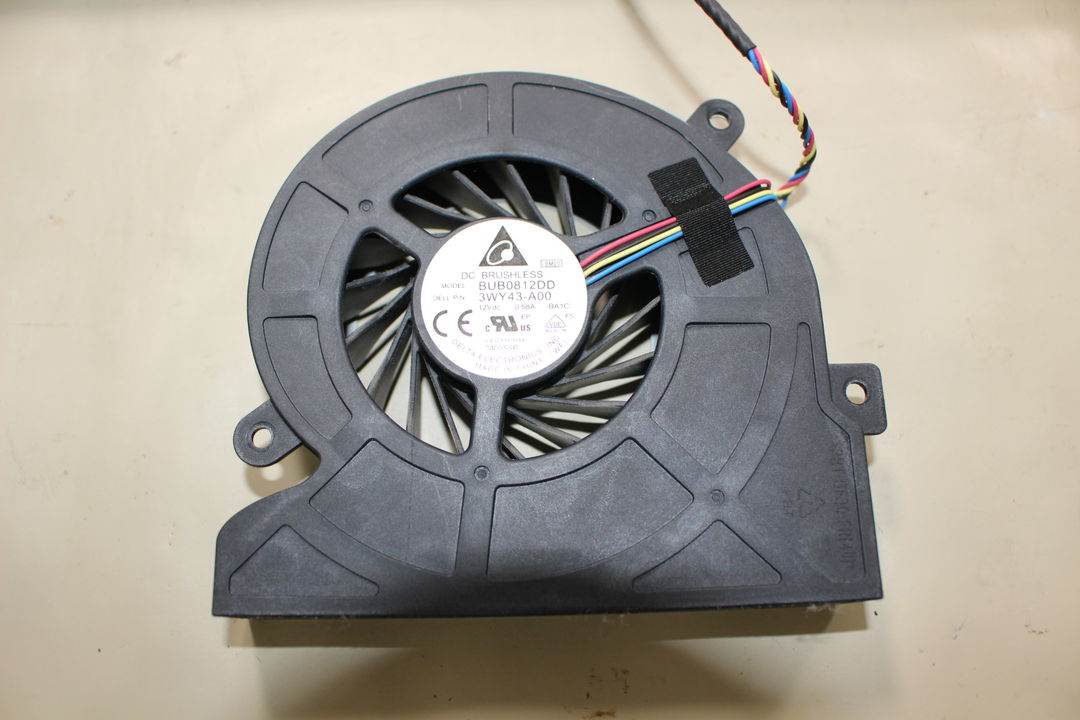

写真1DELLロゴのある一体型パソコン本体を背面から見た状態です。背面カバー中央にスタンドが取り付けられ、左右に端子や通気用の開口部が確認できます。CPU冷却ファン自体は写真上で確認できません。写真2DELL Inspiron ONE 2330の背面を写した写真です。中央にスタンドと背面カバーの開口部があり、内部の金属製パネルや端子類を確認できます。CPU冷却ファン本体はこの写真では確認できません。写真3DELL Inspiron ONE 2330の背面カバーを外した状態です。中央に内部カバーと各種端子が見えており、CPU冷却ファンなどの内部部品へアクセスする分解途中の外観を確認できます。写真4DELL Inspiron ONE 2330の背面カバーを外した内部です。中央上部の金属カバー付近に冷却ファンが確認でき、周囲には基板やドライブ、背面端子などが配置されています。写真5DELL Inspiron ONE 2330の背面カバーを外した状態です。中央付近にCPU冷却ファンが見え、ヒートシンクや周辺の基板、ケーブルの配置も確認できます。写真6DELL Inspiron ONE 2330の内部で、中央付近に円形のCPU冷却ファンが取り付けられています。ファンから伸びる配線や、隣接するヒートパイプ、基板上の周辺部品も確認できます。写真7DELL Inspiron ONE 2330の内部に搭載されたCPU冷却ファンです。中央にファン、上部に金属製の放熱フィン、右側にヒートパイプが確認できます。周囲には基板や配線も見えます。写真8DELL Inspiron ONE 2330の内部で、CPUファンを取り外した状態です。CPU冷却用のヒートシンクと銅製ヒートパイプがマザーボード上に取り付けられている様子です。周辺にはメモリスロットや基板上の各種部品、配線も確認できます。写真9DELL Inspiron ONE 2330から取り外したCPU冷却ファンです。中央に冷却ファンの羽根と軸部が見え、周囲を金属製のカバーが覆っています。上部には複数本の配線が接続されています。写真10DELL inspiron ONE 2330から取り外したCPU冷却ファンです。黒色のファンケースと羽根、固定用の取り付け穴、複数色の配線とコネクターが確認できます。中央ラベルにはメーカーや定格に関する印字がありますが、写真だけでは詳細な型番や仕様までは判別できません。写真11DELL Inspiron ONE 2330に搭載されているCPU冷却ファンの表面です。中央ラベルには、DCブラシレス、モデル番号BUB0812DD、DELL P/N: 3VVY3-A00、12Vdc・0.58Aなどの表記が確認できます。写真12DELL Inspiron ONE 2330から取り外したCPU冷却ファンを側面から撮影した写真です。黒いケース内部に冷却用の羽根が並び、背面側へ風を送り出す構造を確認できます。写真13DELL Inspiron ONE 2330のCPU冷却ファンから伸びるケーブル先端を撮影した写真です。白色の小型コネクターと、内部に並ぶ複数の端子が確認できます。コネクター以外の部品やラベルは写っていません。写真14CPU冷却ファンから伸びるケーブルの先端に、白色の多線コネクターが取り付けられています。ケーブル外装には「E203950」などの印字が確認できます。写真15CPU冷却ファンから伸びるケーブルの先端を写した写真です。白色の複数ピンコネクターと、赤・黄・青・黒などの配線、根元を覆う黒い保護スリーブが確認できます。
