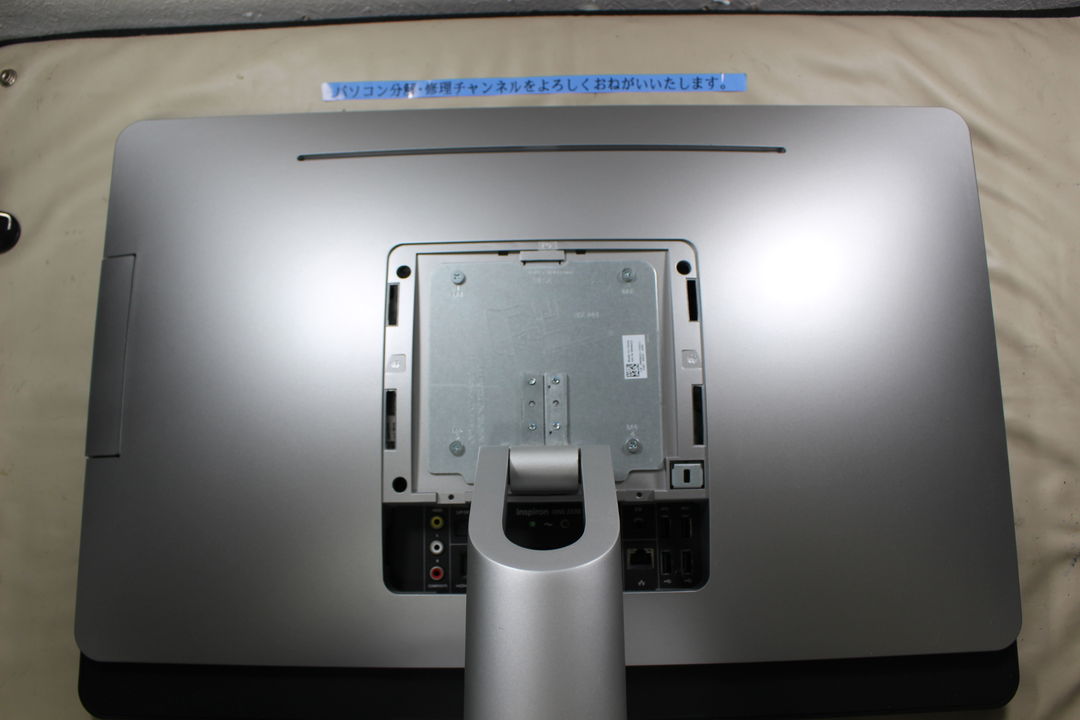

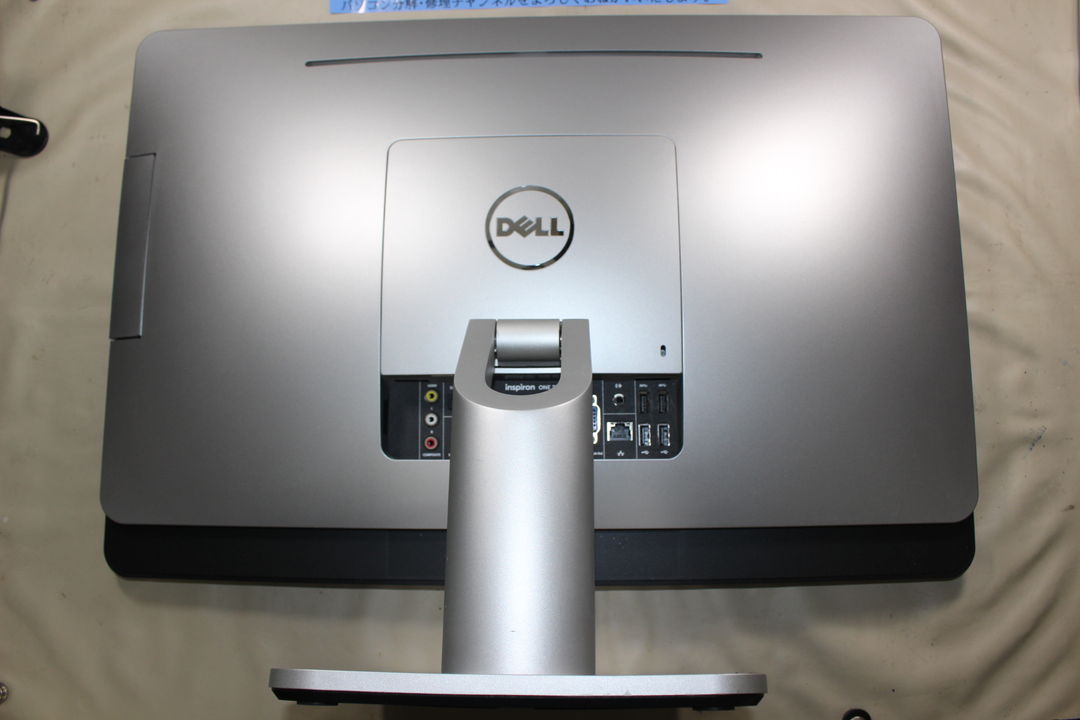

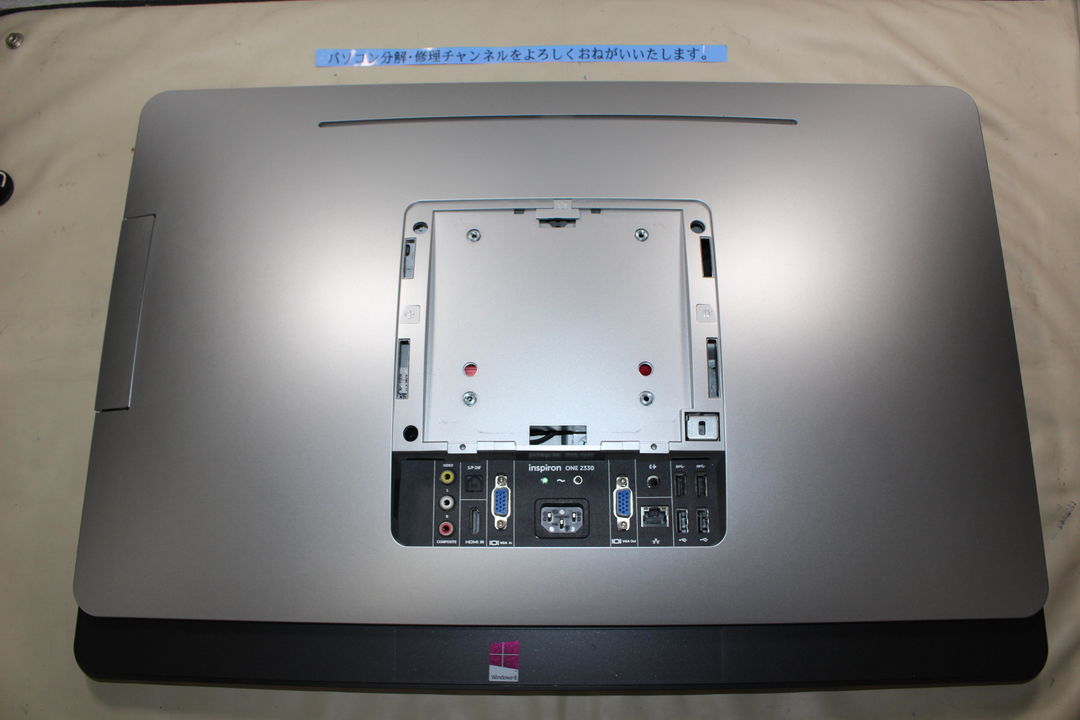

写真1まずは後ろにある背面カバーを外していきます写真2背面カバーを外したら次はネジを四ヶ所外してスタンドを外します。ネジはかなり硬いので少し太めのドライバーを使うとスムーズに外れると思います写真3スタンドを外した状態です。
画面下側にあるネジも外して背面カバーを外します。

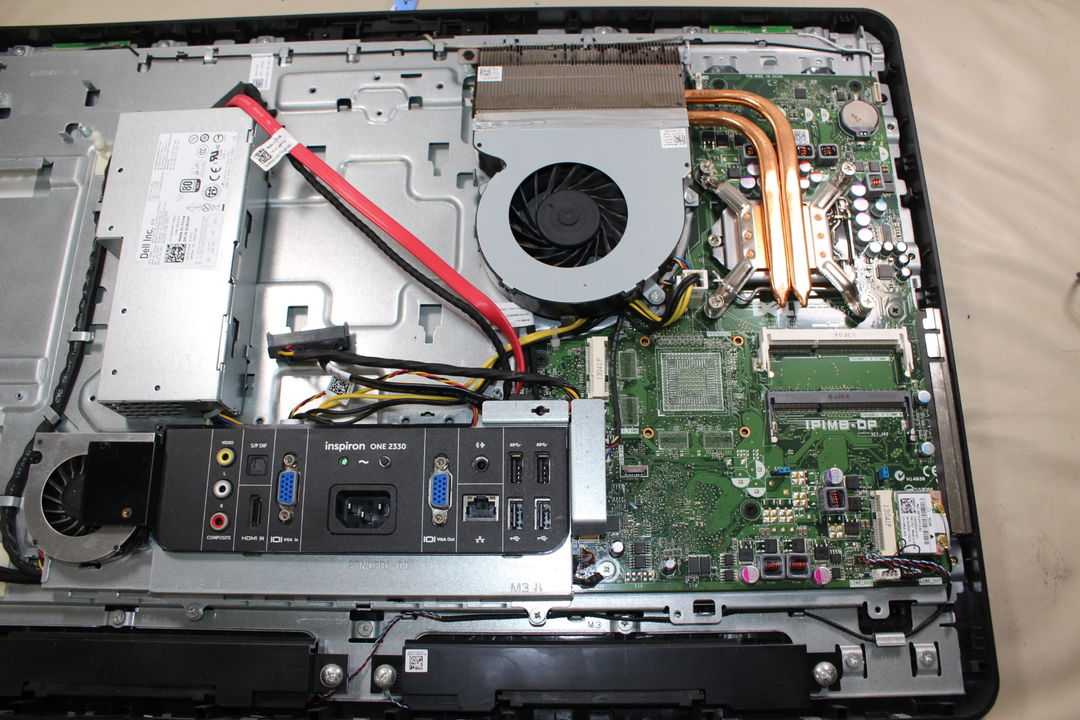

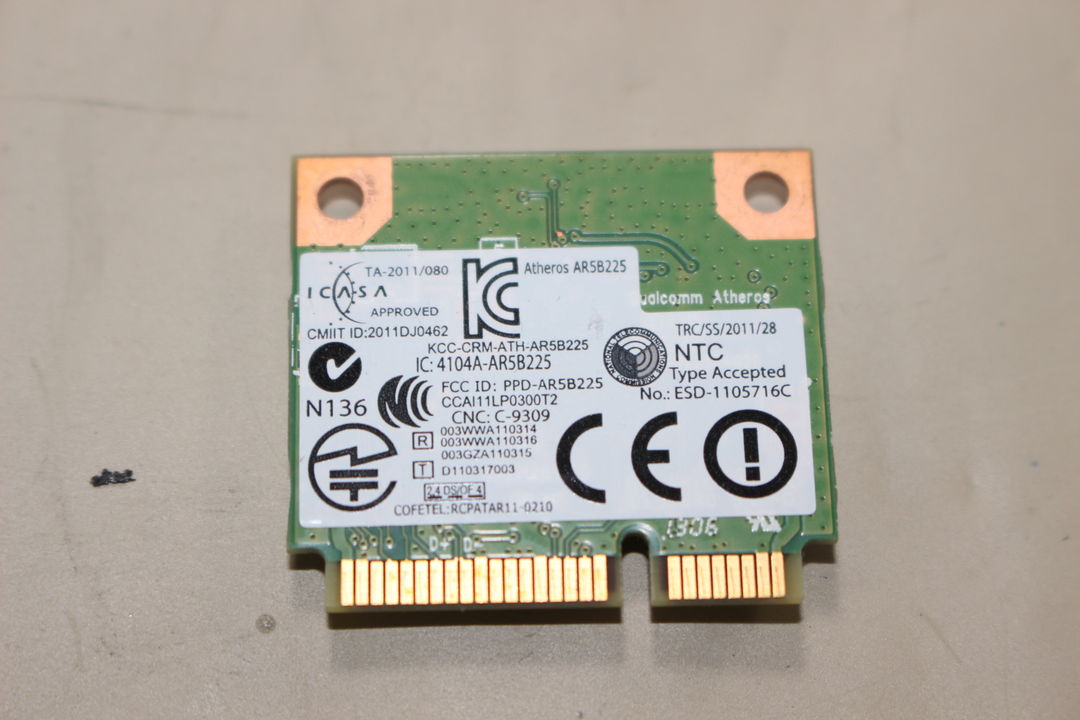

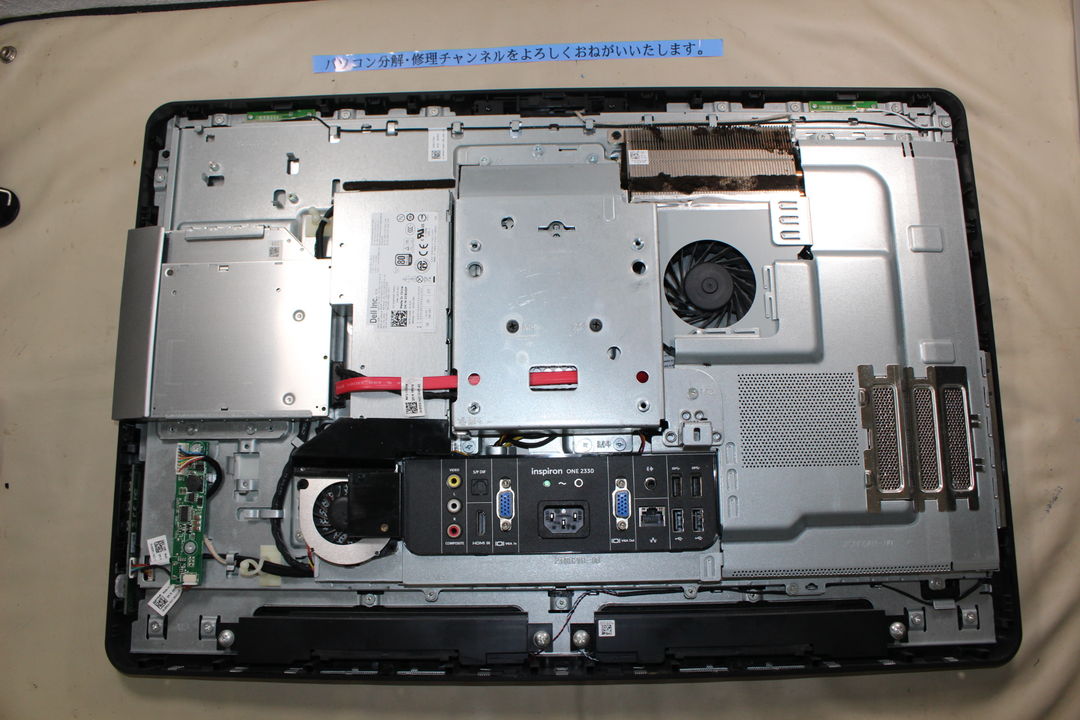

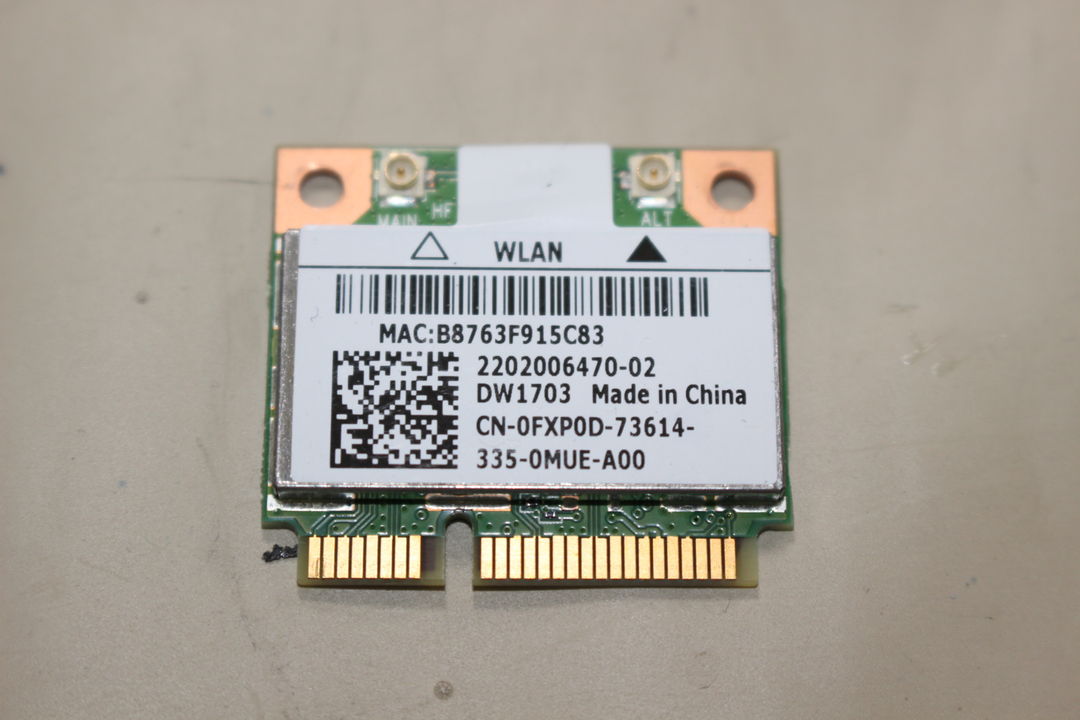

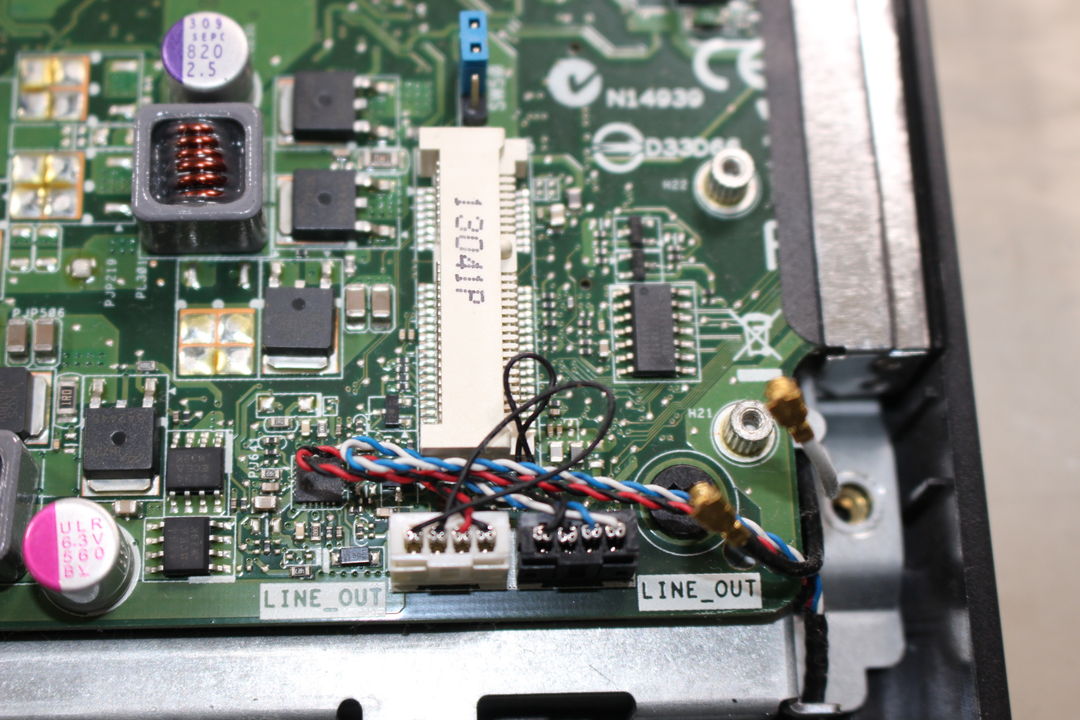

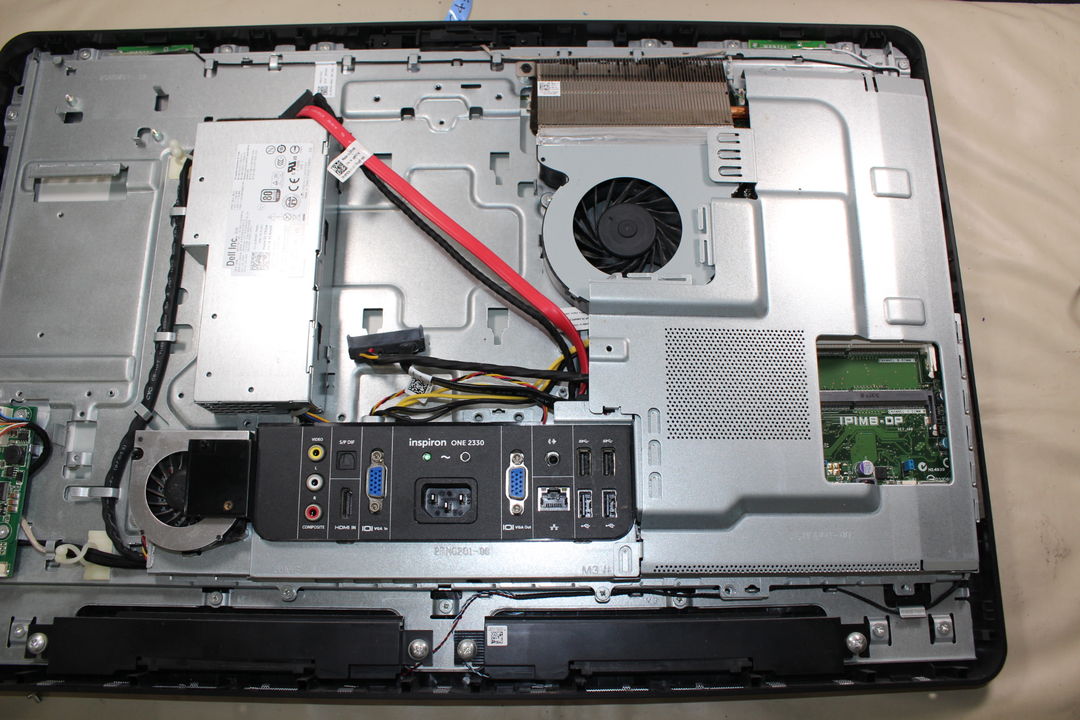

このときプラスチックのヘラのを使うとうまく外せると思います写真4背面カバーを外した状態です。この状態で、画面中央にあるハードディスクを取り外します。写真5続いて右側のマザーボードカバーを外します写真6写真右下に、無線LANカードが確認できます。写真7本体内部に取り付けられた無線LAN・Bluetoothカード。基板上のカードは2本のアンテナ線と接続され、固定ねじで筐体に留められています。周辺には基板や配線、LINE_OUT端子も確認できます。写真8無線LAN・Bluetoothカードを取り外した後のマザーボードの状態です。写真9DELL inspiron ONE 2330から取り外した無線LAN・Bluetoothカードです。基板上部にアンテナ端子が2つあり、ラベルには「WLAN」、MACアドレス、DW1703などの文字が確認できます。写真10DELL Inspiron ONE 2330から取り外した無線LAN・Bluetoothカードです。基板上のラベルにはQualcomm Atherosの表記や各種認証マークが確認でき、端子部と固定用のねじ穴が見えます。
部品を探すときの確認ポイント
DELL inspiron ONE 2330用の無線LAN・Bluetoothカードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
