HP Pavilion 500-230jp（F7F39AA#ABJ）の無線LAN・Bluetoothカード型番・仕様｜実機分解写真
HP Pavilion 500-230jp（F7F39AA#ABJ）から取り外した無線LAN・Bluetoothカードについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。無線LANカードのメーカー、型番、規格、アンテナ端子を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
対象製品
HP Pavilion 500-230jp（F7F39AA#ABJ）
製品の正式型番
HP Pavilion 500-230jp エントリーモデル
部品名
無線LAN・Bluetoothカード
部品分類
サブ基板・通信・ケーブル
部品写真・各方向からの確認

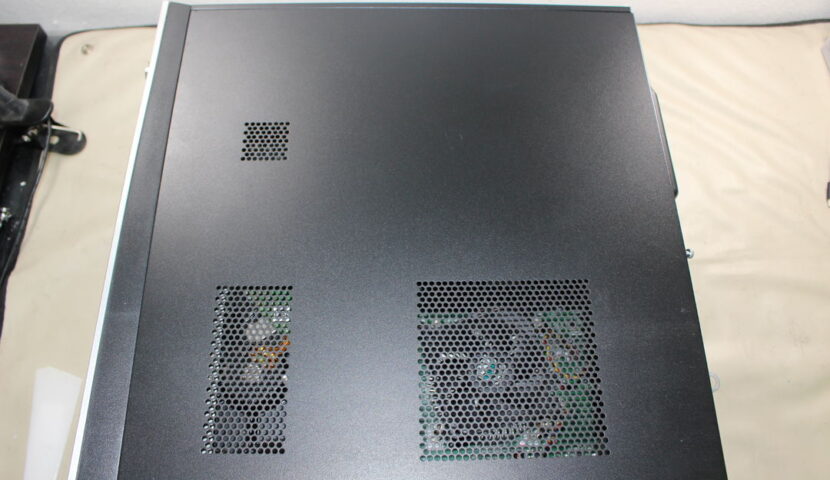

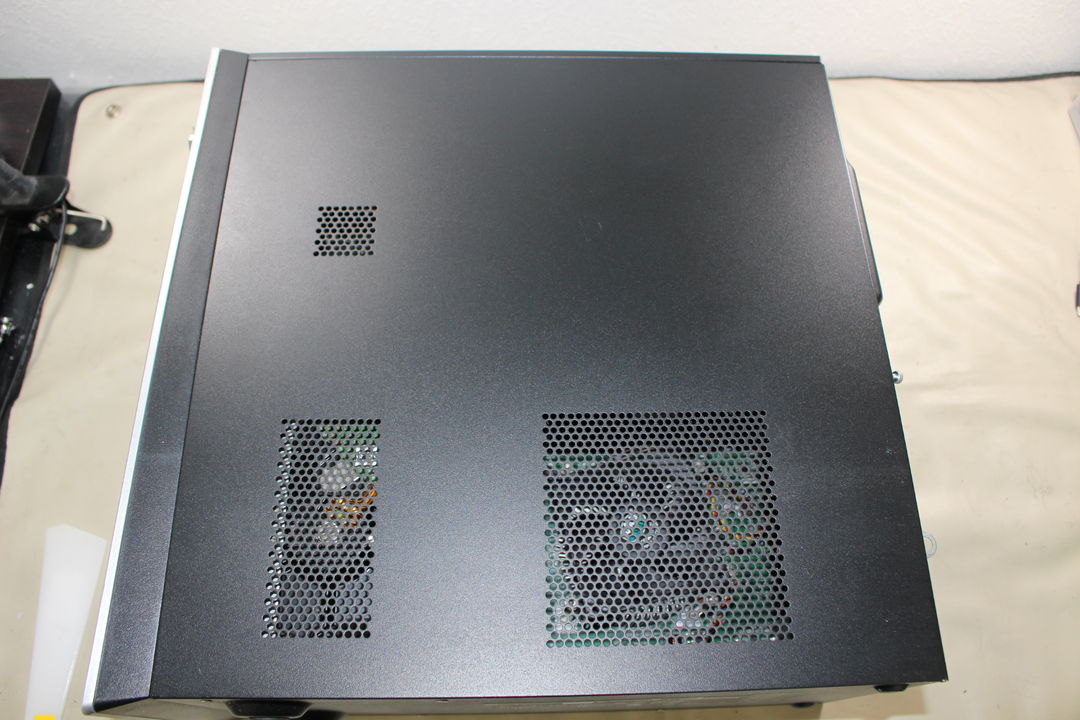

写真1 HP Pavilion 500-230jpの本体側面上から撮影した写真です。カバーには通気用のメッシュ状の開口部が複数見えますが、無線LAN・Bluetoothカード本体はこの写真では確認できません。

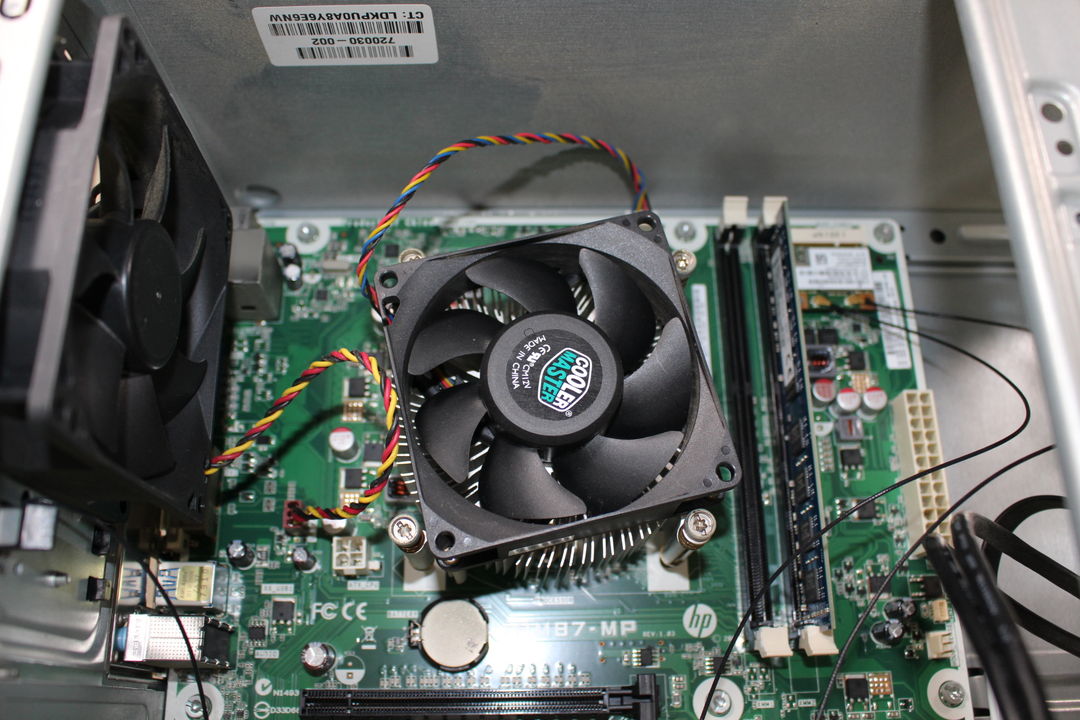

写真2 本体内部の基板上に、冷却ファンやメモリ、各種配線が取り付けられています。無線LAN・Bluetoothカードは、写真右側の基板上に装着された小型カードとして確認できます。
写真3 PC内部の基板上に、無線LAN・Bluetoothカードが取り付けられている様子です。カードにはアンテナ線が接続され、隣接してメモリスロットや基板上の電子部品も確認できます。

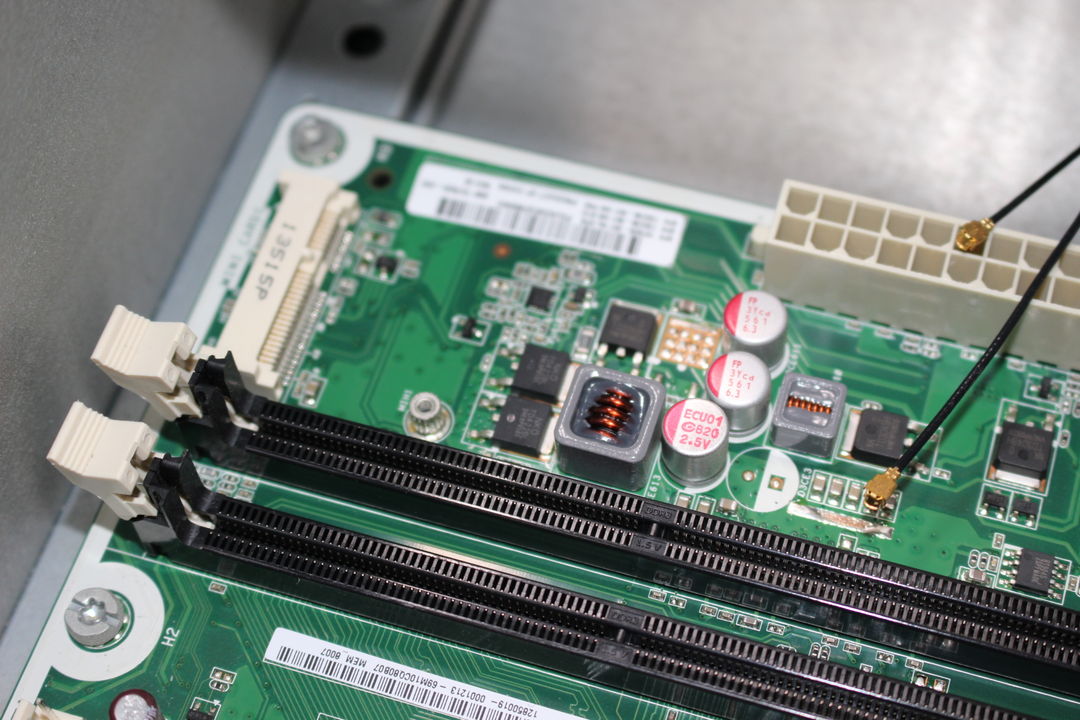

写真4 基板上に取り付けられた無線LAN・Bluetoothカードを取り外した後の写真です。

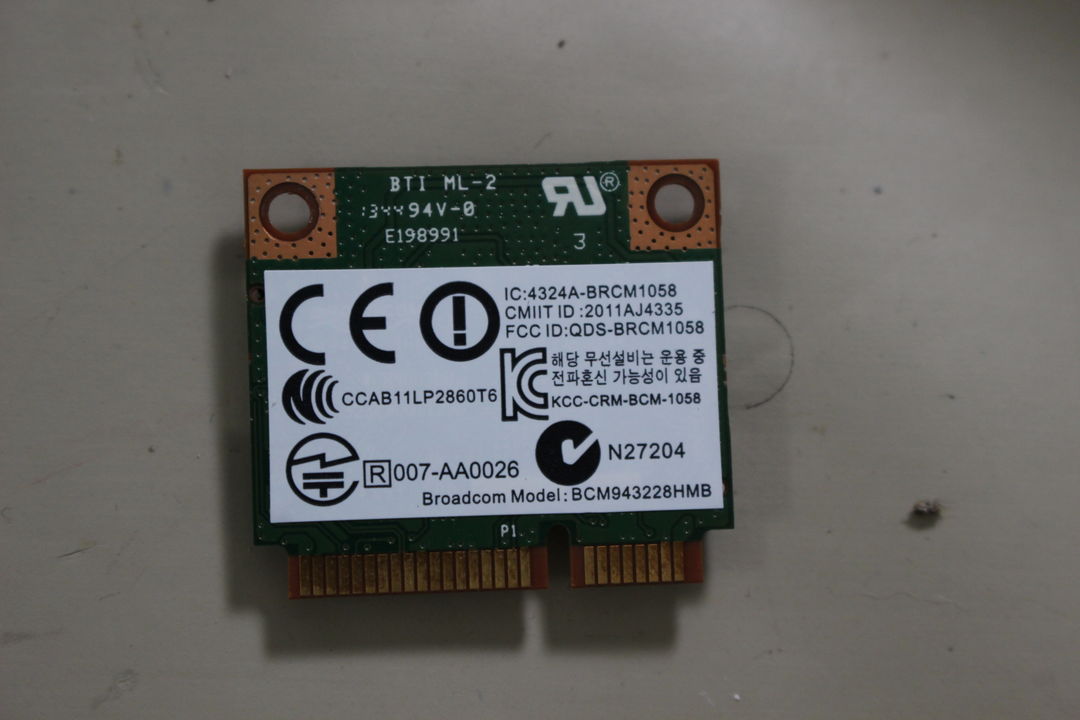

写真5 無線LAN・Bluetoothカードの表面。基板上に「BT1 ML-2」や「Broadcom Model: BCM943228HMB」などの表示があり、下端には装着用の金色の端子が並んでいます。

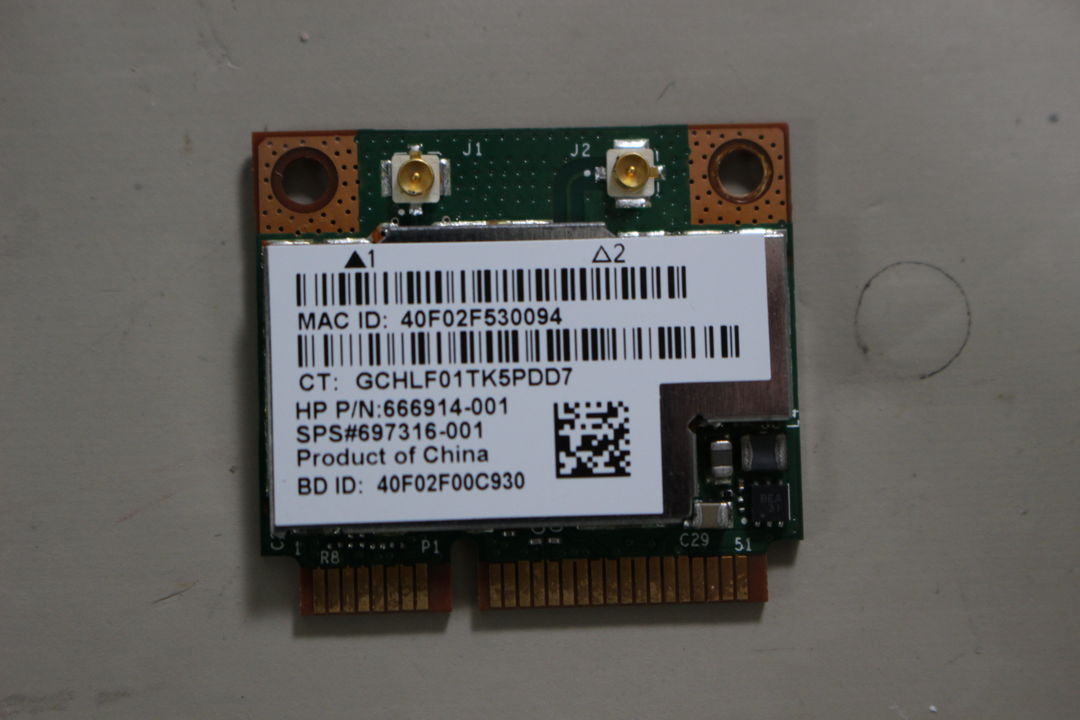

写真6 無線LAN・Bluetoothカードの表面を写した写真です。基板上部にアンテナ接続端子が2か所、下端に基板接続用の端子が確認できます。中央のラベルにはHP製品番号やMAC IDなどの記載があります。
交換部品の検索
関連部品を探す 交換部品を探す際の検索例： BCM943228HMB」
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント HP Pavilion 500-230jp（F7F39AA#ABJ）用の無線LAN・Bluetoothカードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。 誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
無線LAN・Bluetoothカードの不具合で起こる可能性がある症状 Wi-FiやBluetoothを認識しない、接続が頻繁に切れる、通信速度が極端に遅い
当店で確認すること
症状の再現と、故障している系統の切り分け
部品型番・コネクター・固定位置・互換性の確認
正常部品との比較、交換後の起動・動作確認
