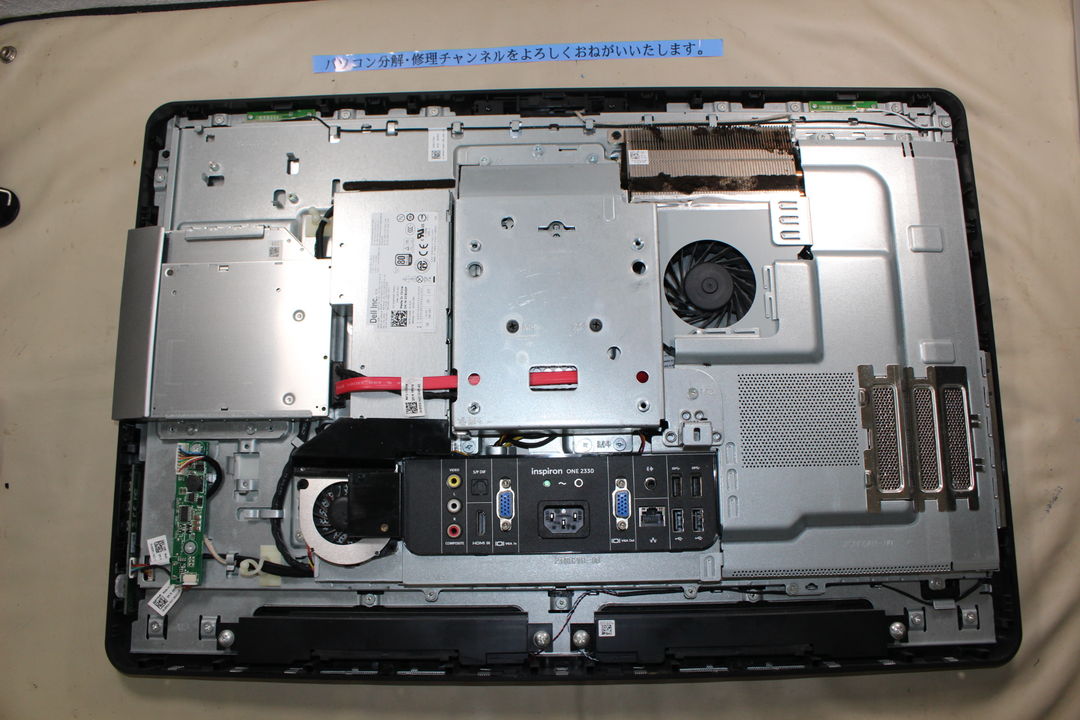

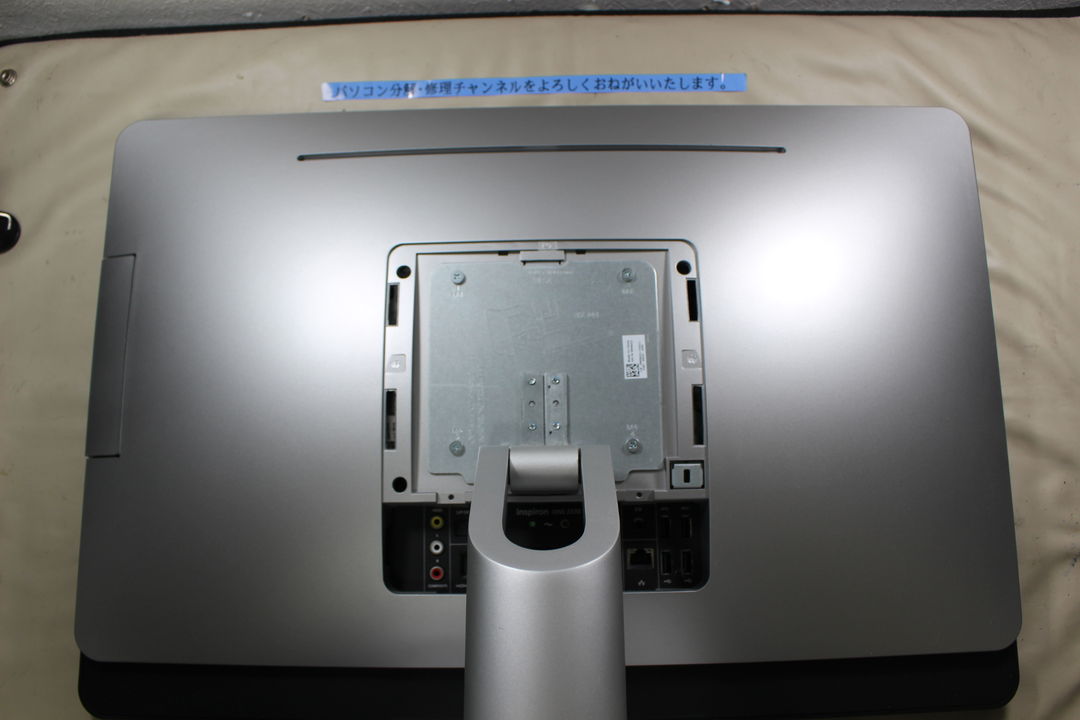

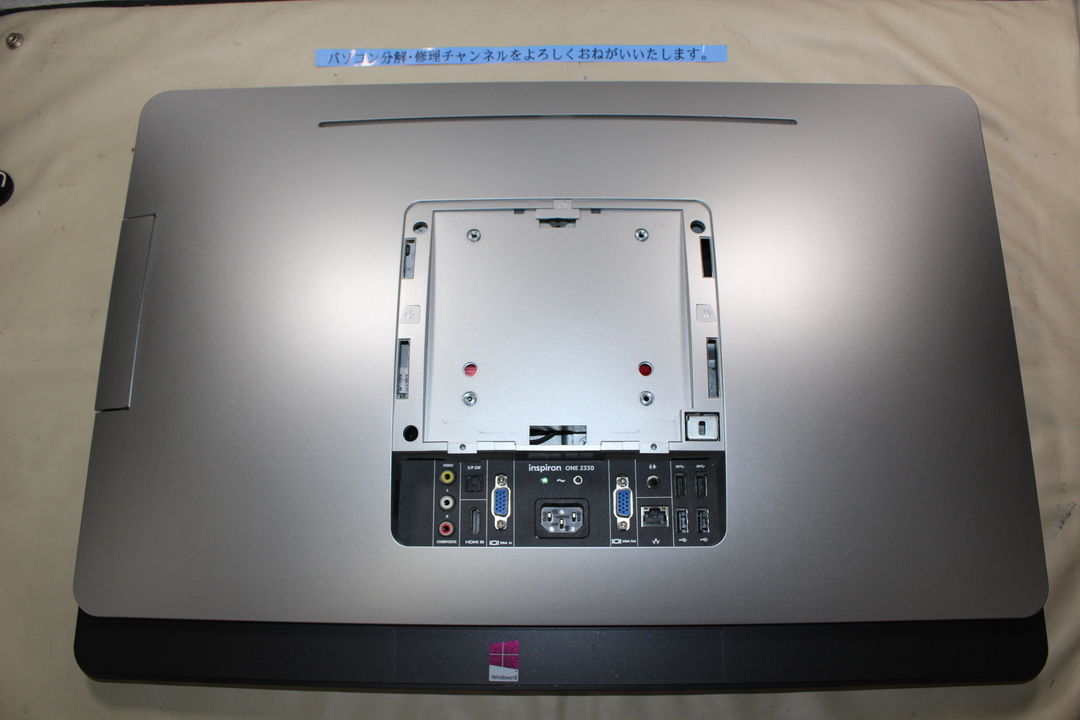

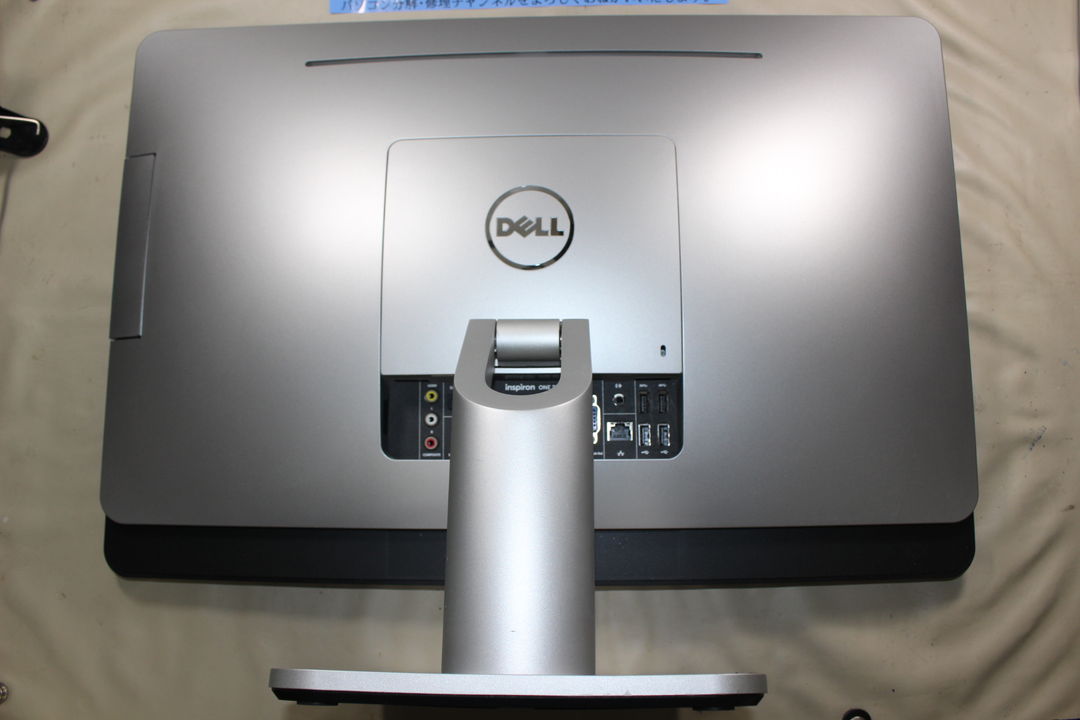

写真1DELL Inspiron ONE 2330の背面を写した写真です。中央にDELLロゴとスタンドがあり、左右に接続端子や通気口が配置されています。スピーカー本体の位置や構造は、この外観写真からは確認できません。写真2DELL Inspiron ONE 2330の背面を写した写真です。背面カバー中央のスタンド付近に、端子類や開口部、固定用の金具が配置されている様子を確認できます。写真3DELL Inspiron ONE 2330の背面カバーを外した状態です。中央に内部へアクセスするための開口部と端子類が見えます。スピーカー本体はこの写真では確認できません。写真4DELL Inspiron ONE 2330の背面カバーを外した内部写真です。左右下部に横長のスピーカーが配置され、中央下側には基板や各種端子、中央から上側には金属製のカバーと冷却ファンが確認できます。写真5DELL Inspiron ONE 2330の内部下部に取り付けられたスピーカーです。左右に細長い黒色のスピーカーユニットが配置され、ケーブルが基板側へ接続されています。写真6DELL Inspiron ONE 2330の内部にあるスピーカー接続部周辺の写真です。基板上の「LINE OUT」表示、コネクター、複数の配線、筐体側に固定されたスピーカー部品の一部が確認できます。写真7DELL Inspiron ONE 2330の内部基板にあるスピーカー接続部周辺の写真です。基板上には「LINE_OUT」と表示された端子が複数確認でき、白色コネクターや黒色コネクター、周辺の電子部品と固定用金具が写っています。写真8DELL Inspiron ONE 2330の内部下部に配置されたスピーカーを取り外した後の写した分解写真です。写真9DELL Inspiron ONE 2330から取り外したスピーカー部品の写真です。左右に固定用の穴があり、黒い筐体に収められた2個のスピーカーユニットと、接続用の配線を確認できます。写真10DELL Inspiron ONE 2330から取り外したスピーカーユニットの外観です。黒色のスピーカー2基が上下に並び、両端に配線や固定用部品が取り付けられている様子を確認できます。写真上で型番やラベルは確認できません。
部品を探すときの確認ポイント
DELL inspiron ONE 2330用のスピーカーを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
