HP Pavilion 500-230jp（F7F39AA#ABJ） / 電源・冷却部品
HP Pavilion 500-230jp（F7F39AA#ABJ）のCPU冷却ファン型番・仕様｜実機分解写真
HP Pavilion 500-230jp（F7F39AA#ABJ）から取り外したCPU冷却ファンについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。CPU冷却ファンのメーカー、型番、電圧、コネクター、羽根形状を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
HP Pavilion 500-230jp（F7F39AA#ABJ） |
| 製品の正式型番 |
HP Pavilion 500-230jp エントリーモデル |
| 部品名 |
CPU冷却ファン |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

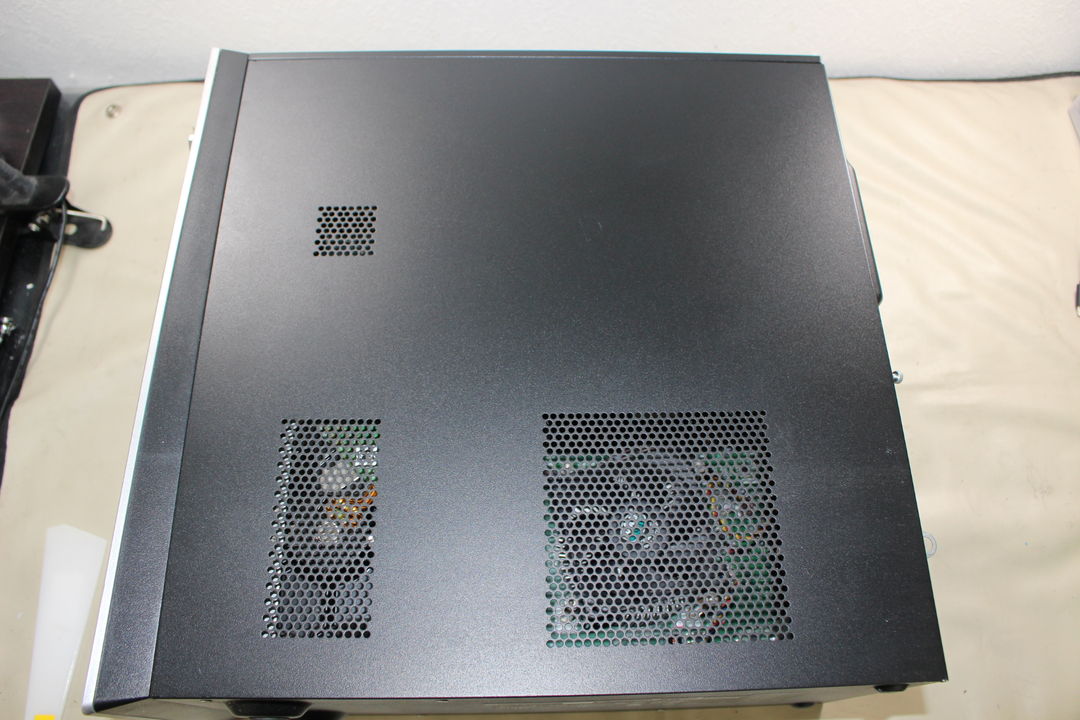

写真1本体の側面カバーを外す前の状態を上面から撮影した写真です。カバーには通気用の細かな穴が複数配置され、内部の冷却ファンや部品の位置を外側から確認できます。

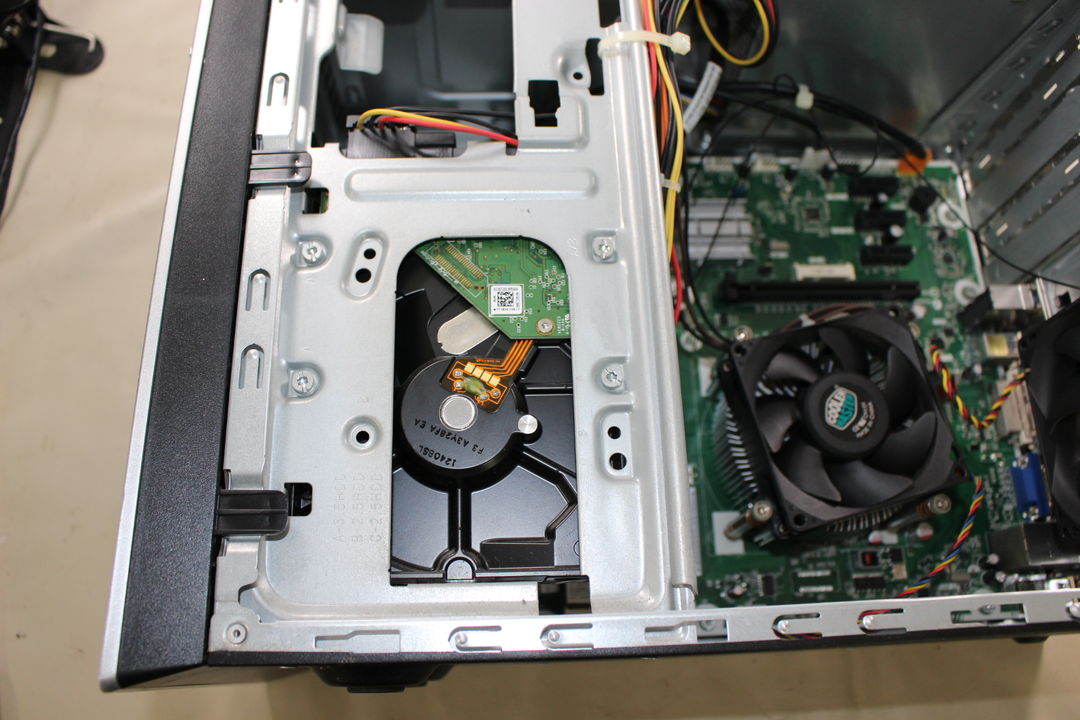

写真2筐体内部を開いた状態で、右側にCPU冷却ファンとヒートシンク、周囲に基板や配線が確認できます。左側には円形のファン状部品が取り付けられています。

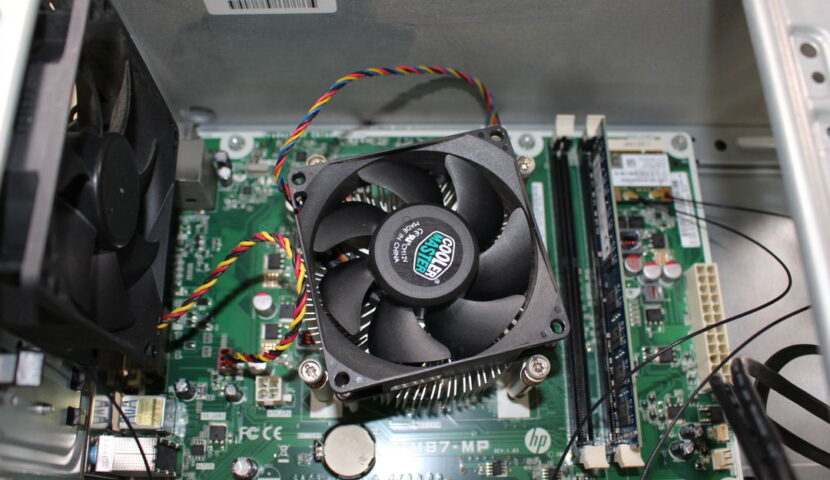

写真3筐体内部に取り付けられたCPU冷却ファンを上方から撮影した写真です。中央のファンと放熱フィン、周囲の電源ケーブルやマザーボード上の部品、隣接するメモリスロットなどを確認できます。

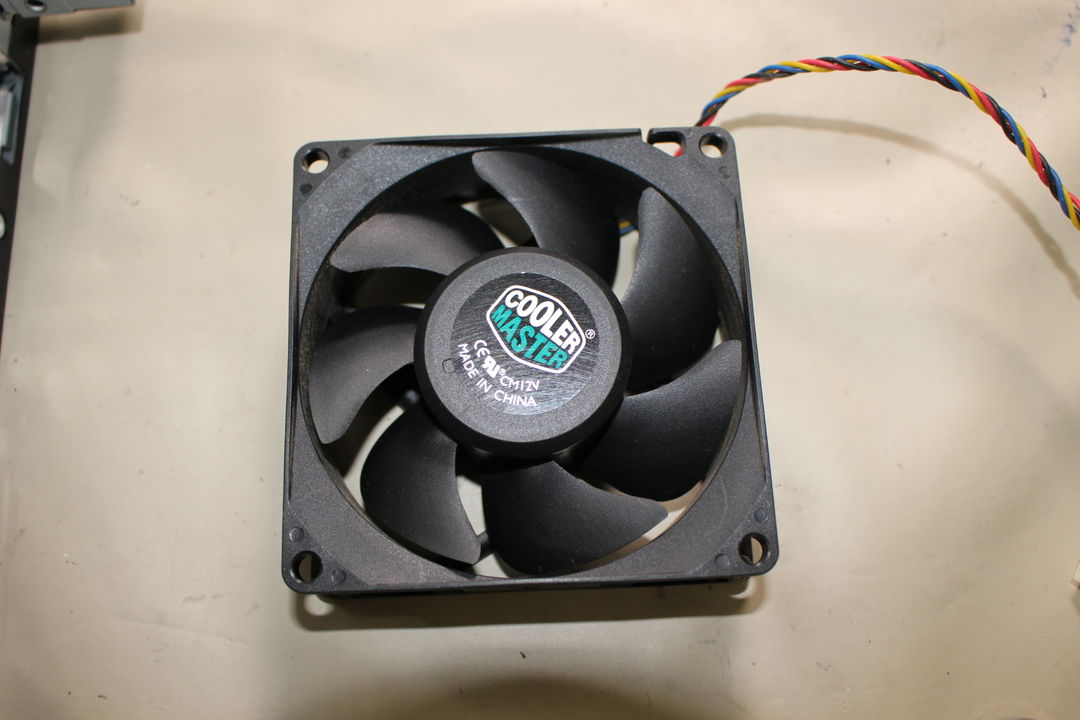

写真4黒色のCPU冷却ファンを上面から撮影した写真です。中央のラベルに「COOLER MASTER」と見えるほか、7枚の羽根、四隅の取り付け穴、先端にコネクターの付いた4色の配線を確認できます。

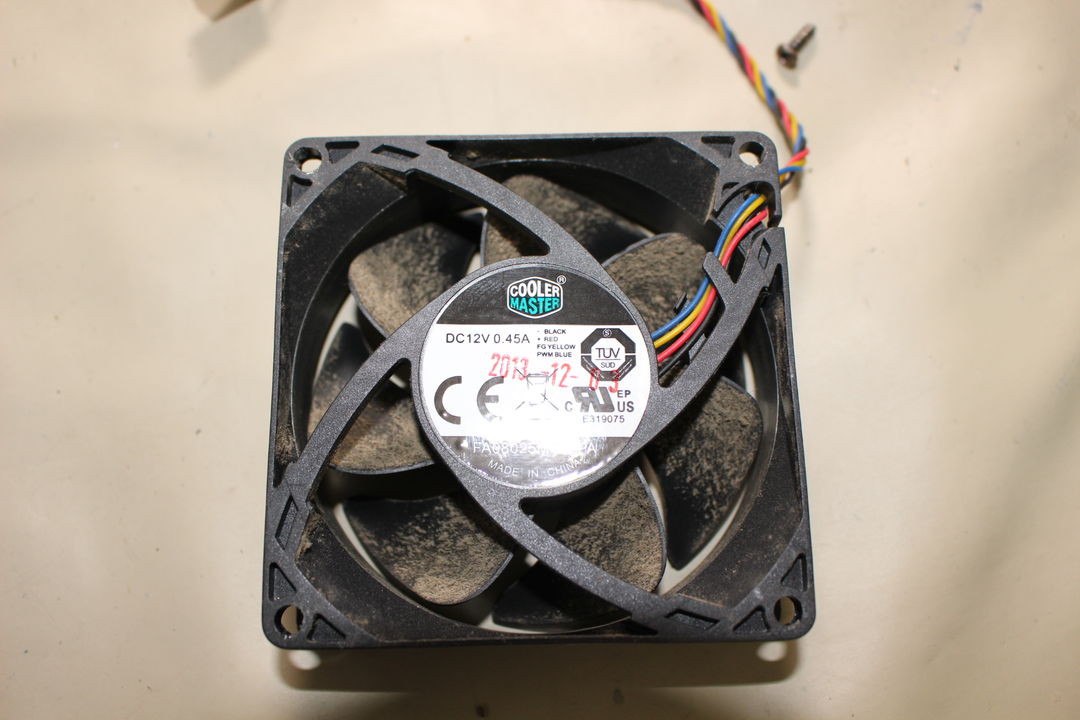

写真5黒い角形のCPU冷却ファンを上面から撮影した写真です。中央にCooler Masterのロゴとラベルがあり、4隅に取り付け穴、側面から複数色の配線が出ています。羽根には使用によるほこりが付着しています。

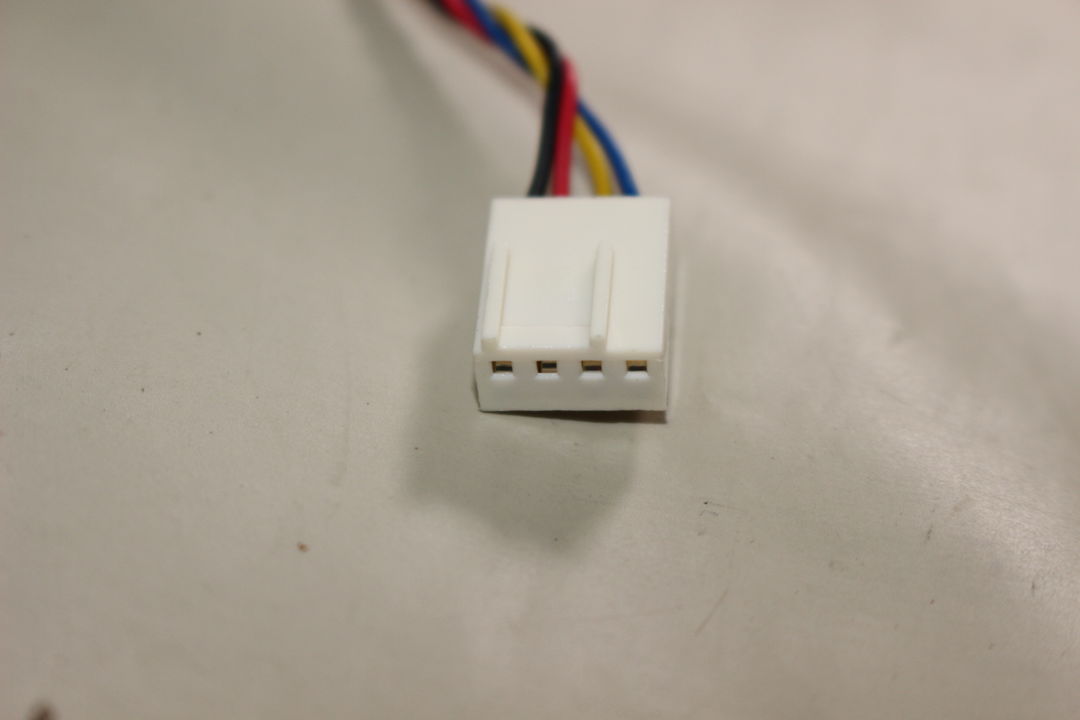

写真6CPU冷却ファンから伸びる4本の色付き配線と、白色の4極コネクターを撮影した写真です。コネクターの端子開口部と配線の接続状態を確認できます。

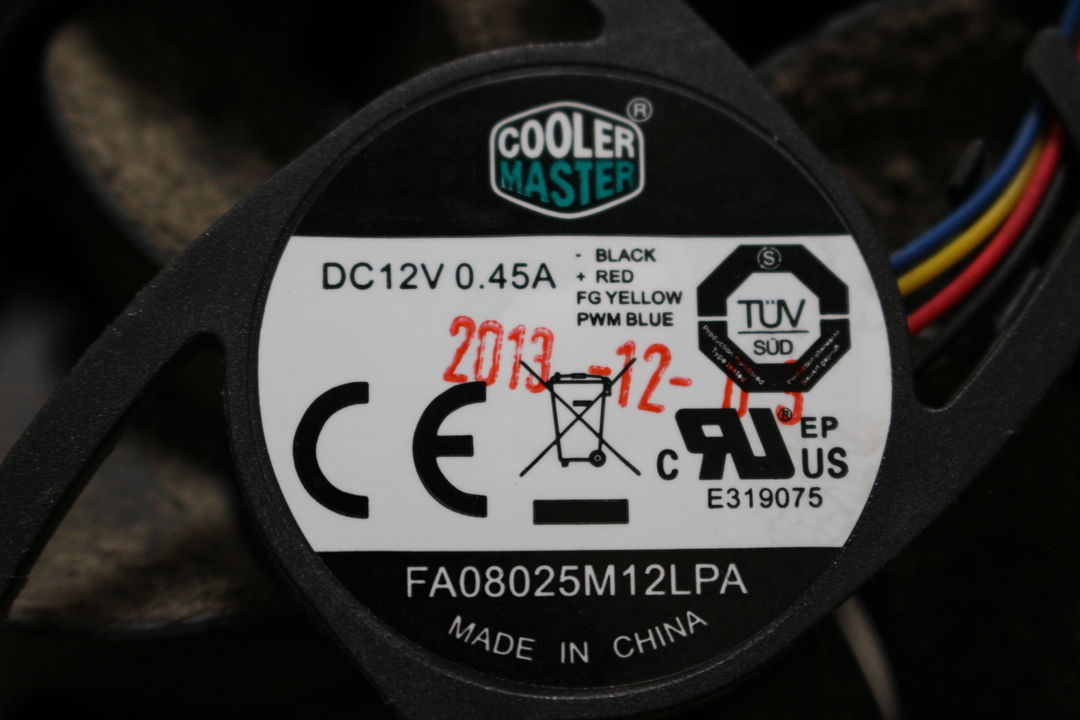

写真7CPU冷却ファンの中央ラベルには「COOLER MASTER」のロゴと、「DC12V 0.45A」「FA08025M12LPA」「MADE IN CHINA」などの表記が確認できます。赤い手書き文字も見られます。
交換部品を探す際の検索例：FA08025M12LPA
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
HP Pavilion 500-230jp（F7F39AA#ABJ）用のCPU冷却ファンを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
