NEC VN370/CS1JB（PC-VN370CS1JB） / 電源・冷却部品
NEC VN370/CS1JB（PC-VN370CS1JB）のCPU冷却ファン型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外したCPU冷却ファンについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。CPU冷却ファンのメーカー、型番、電圧、コネクター、羽根形状を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
CPU冷却ファン |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

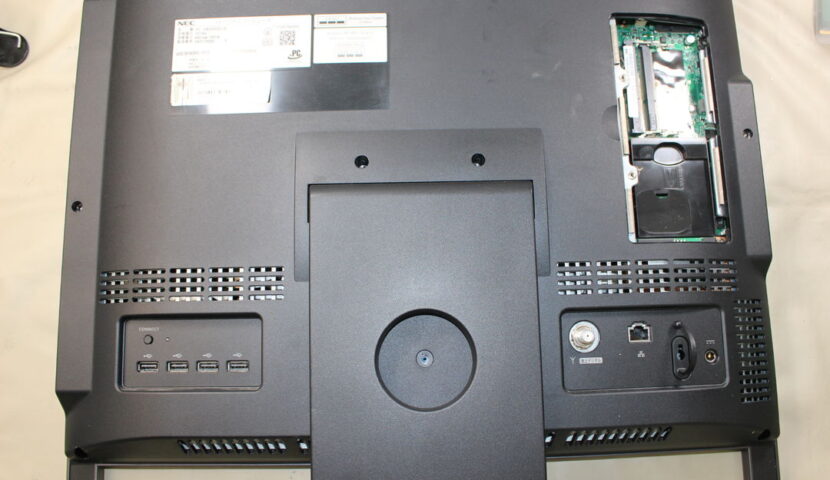

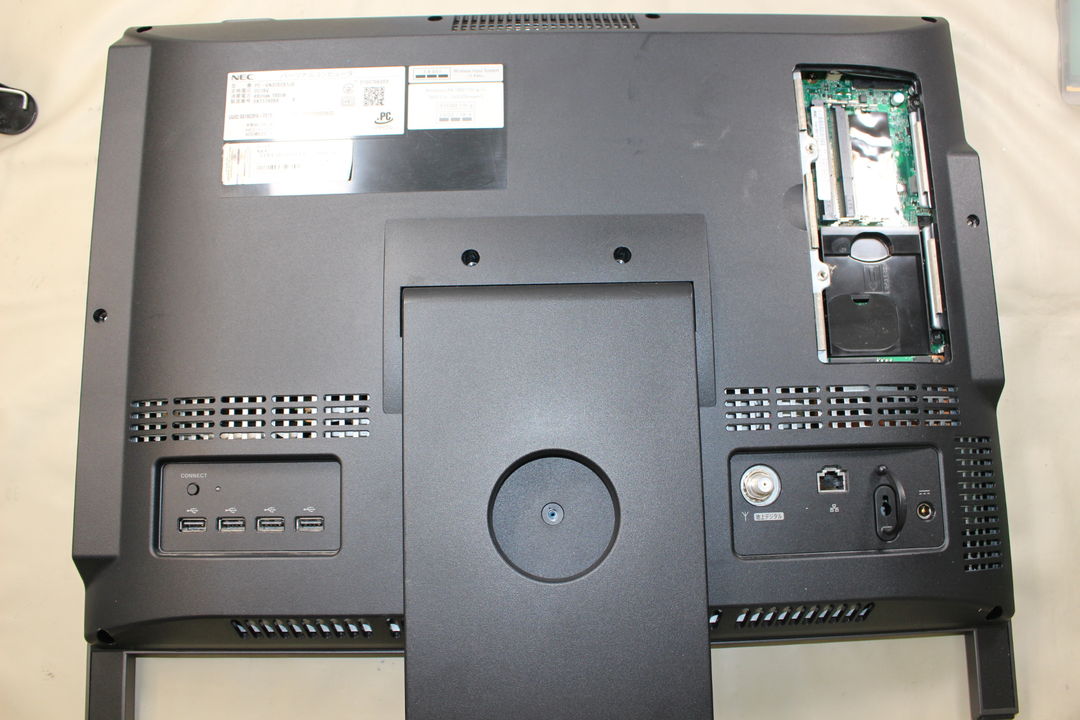

写真1CPUファンを取り外すため、まず背面カバーを外します。背面カバーは複数のネジで固定されているため、ネジを外してから背面カバーを取り外します。

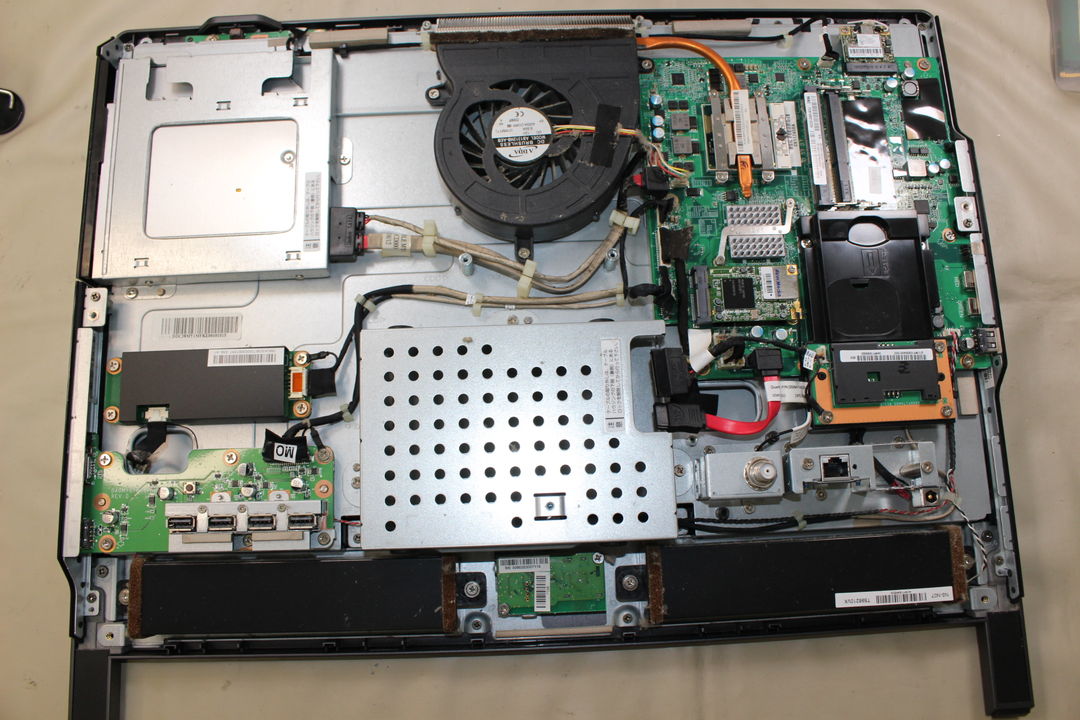

写真2背面カバーを外すと、内部にパソコンの部品が搭載されています。冷却ファンは、画面上部中央にある黒い部分です。
写真3本体内部に、円形のファンと周囲を覆う黒色のカバーが確認できます。ファンは複数のネジで固定され、右側の基板へ配線が接続されています。上部には金属製の放熱フィンも見えます。

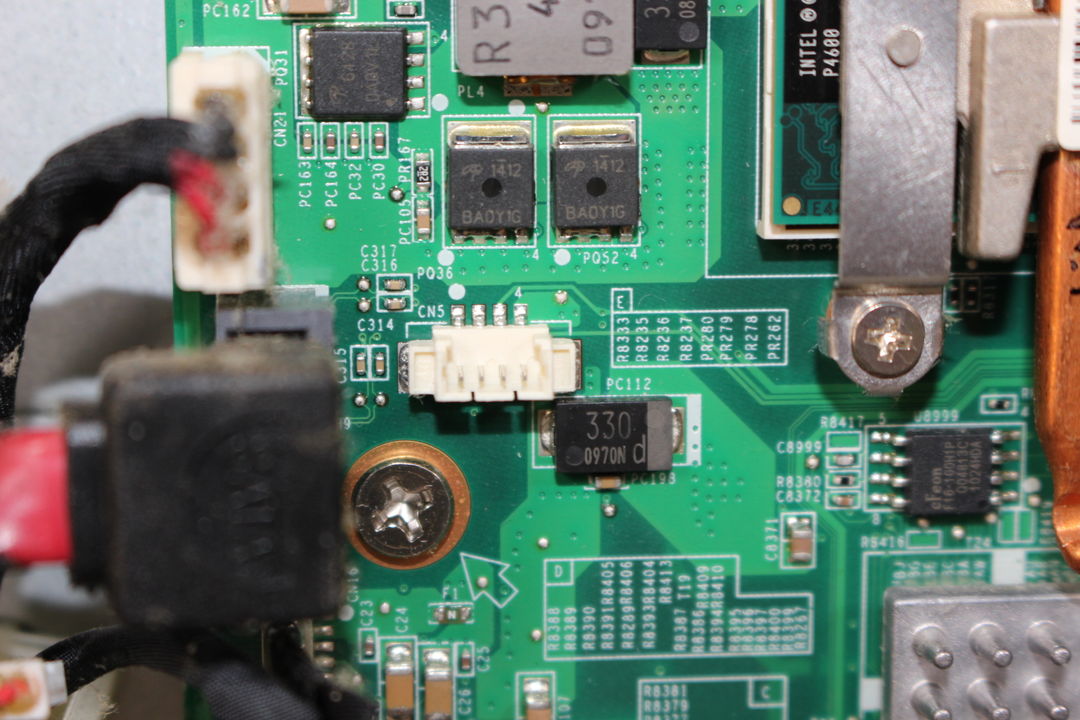

写真4マザーボード上にあるCPU冷却ファン接続部のクローズアップです。基板上の白色コネクタと、その周辺に配置された電子部品や固定ねじを確認できます。

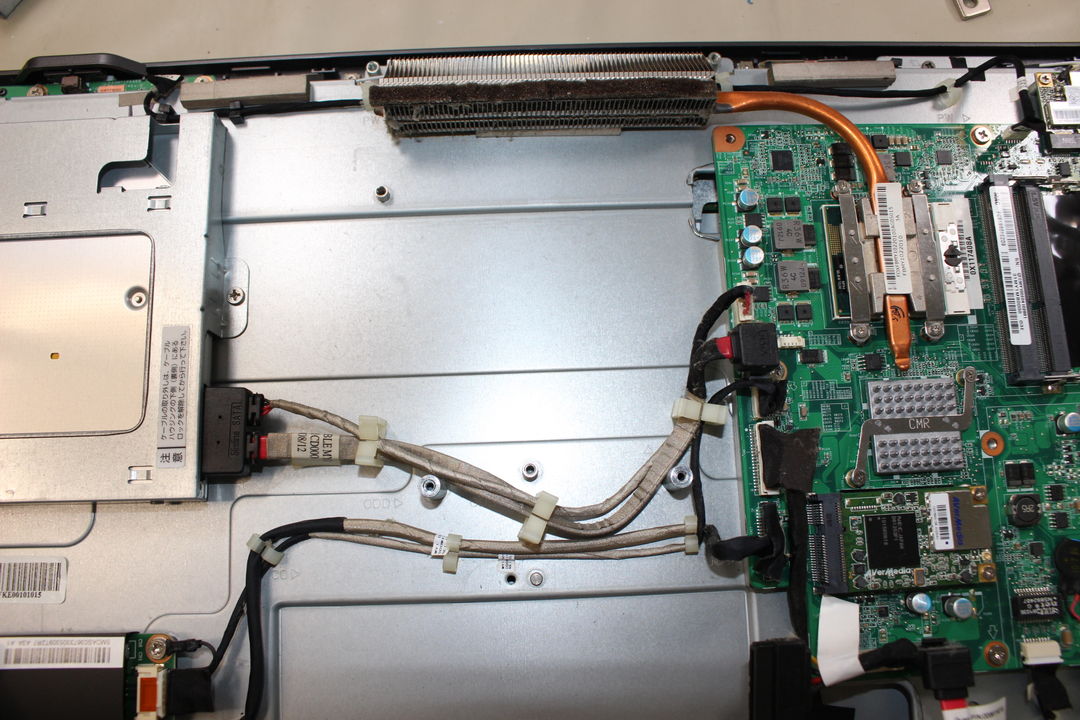

写真5本体内部で、CPU冷却ファンを取り外した状態です。右側に基板、中央から上部にかけて冷却用ヒートパイプと放熱部品、左側にドライブ部品や接続ケーブルが確認できます。

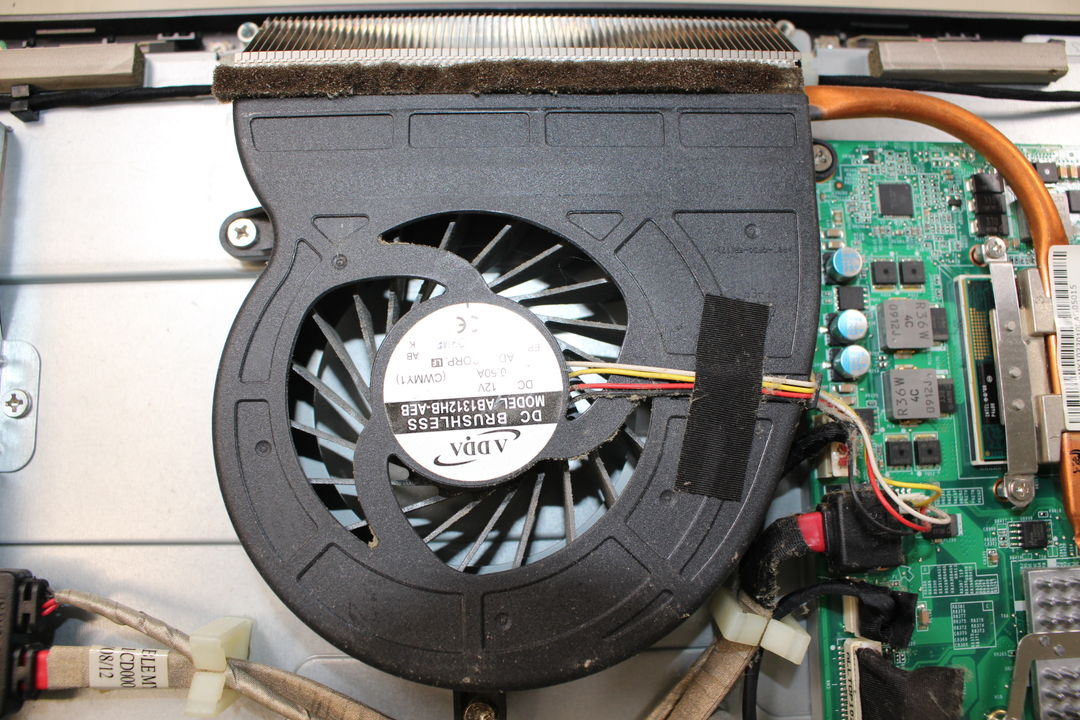

写真6NEC VN370/CS1JBから取り外したCPU冷却ファン。中央ラベルに「ADDA」「DC BRUSHLESS」と記載され、側面から複数色の配線が伸びています。
AB1312HB-AEB
写真7NEC VN370/CS1JBから取り外したCPU冷却ファンです。金属製のカバー内に黒い羽根と中央の円形ハブがあり、右上から赤・黄・黒の配線と小型コネクターが伸びています。側面にはラベルが貼られています。
写真8CPU冷却ファンから伸びる4本の配線と、先端に付いた白色の4ピンコネクターを確認できます。コネクターの形状や配線の色が分かる、取り外し後の端子部分の写真です。
写真9NEC VN370/CS1JBから取り外したCPU冷却ファンとカバーを並べた写真です。黒い樹脂製のファンケース内に多数の羽根と中央の円形部が見え、右側から配線が伸びています。左には送風用の白いカバーがあります。

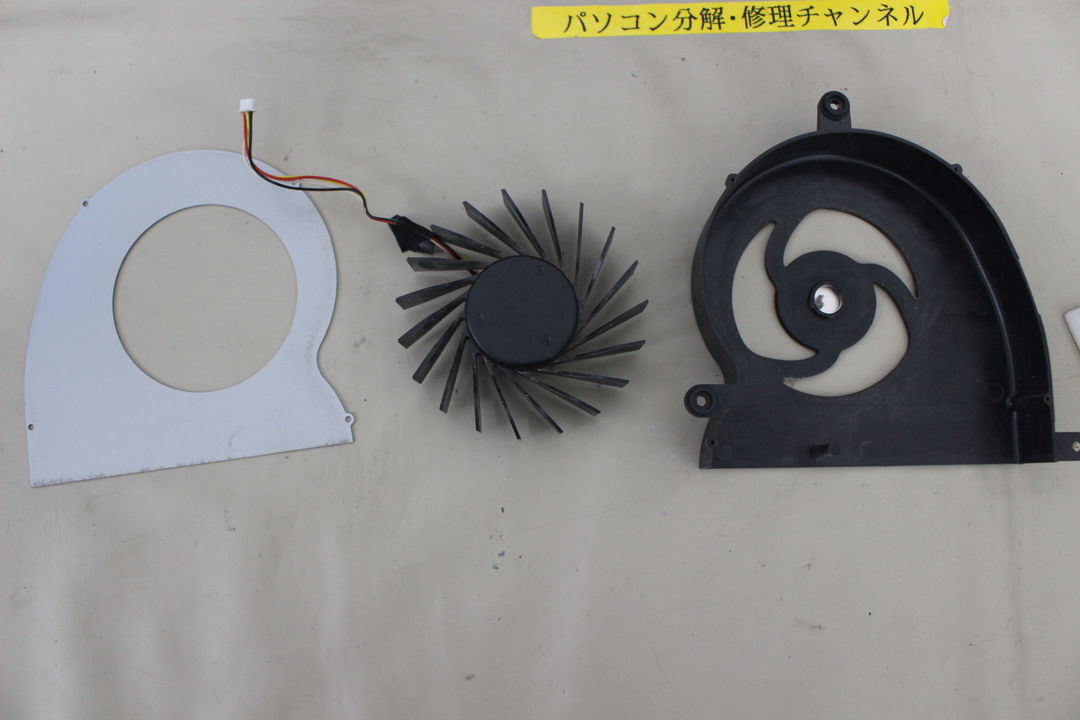

写真10NEC VN370/CS1JBから取り外したCPU冷却ファンの構成部品を並べた写真です。左に白いカバー、中央に放熱フィンとモーター部、右に黒いファンケースと羽根が確認できます。
交換部品の検索
関連部品を探す
交換部品を探す際の検索例：AB1312HB-AEB
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用のCPU冷却ファンを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
