NEC VN370/CS1JB（PC-VN370CS1JB） / 電源・冷却部品
NEC VN370/CS1JB（PC-VN370CS1JB）のDCジャック・電源入力部型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外したDCジャック・電源入力部について、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。電源入力ジャック、ケーブル、サブ基板、コネクターを確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
DCジャック・電源入力部 |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

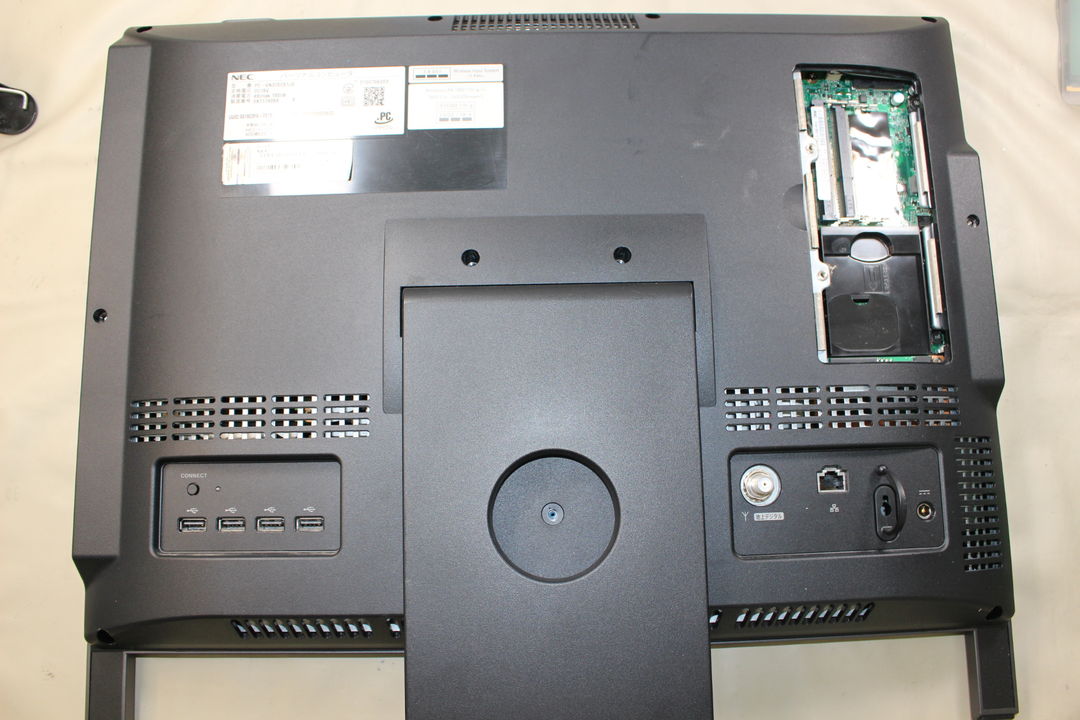

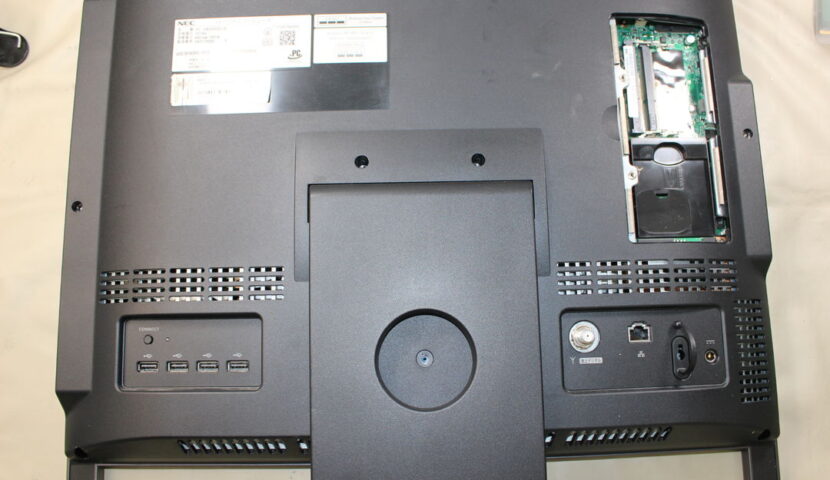

写真1電源ジャック部分を取り外すため、まず背面カバーを外します。背面カバーは複数のネジで固定されているため、ネジを取り外します。

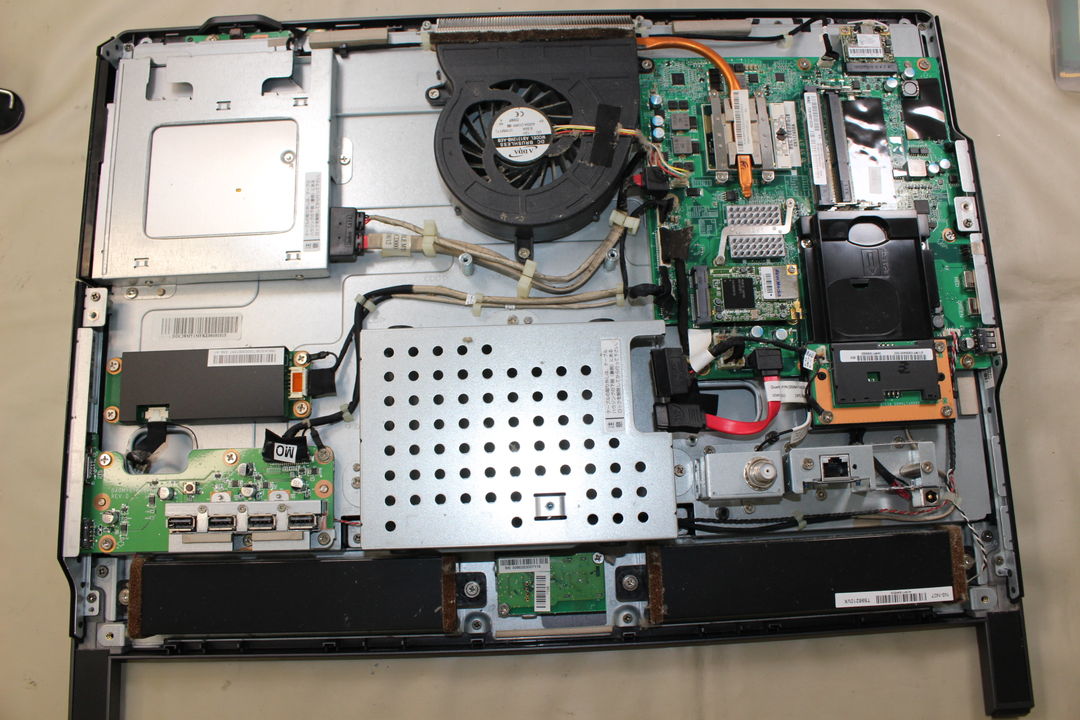

写真2NEC VN370/CS1JBの背面カバーを外した内部。写真中央右寄りに基板や冷却ファン、中央下部に金属製カバー、左右に各種ケーブルと部品が配置され、電源入力部周辺の内部構成を確認できます。
写真3本体内部の金属フレームに固定された電源入力部を写した分解写真です。中央に円形の差し込み口があり、周囲には固定金具と配線が確認できます。

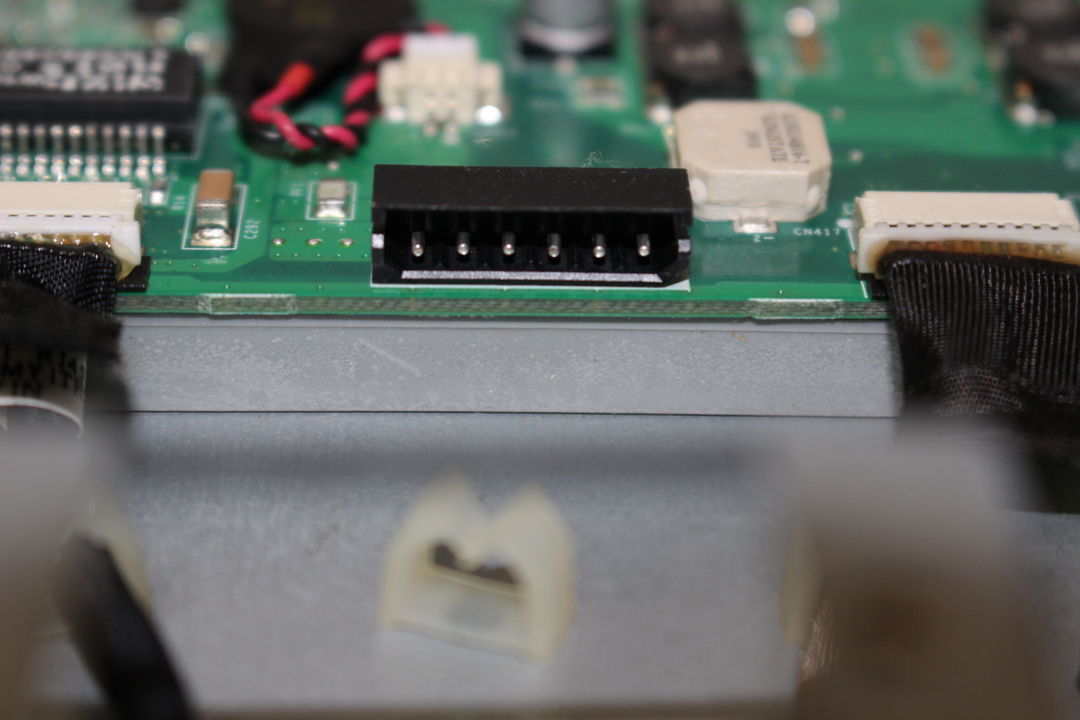

写真4NEC VN370/CS1JBの電源入力部周辺を写した分解写真です。基板上に黒色の多ピンコネクターがあり、左右には白色のコネクターや接続ケーブル、周囲には基板上の電子部品が確認できます。

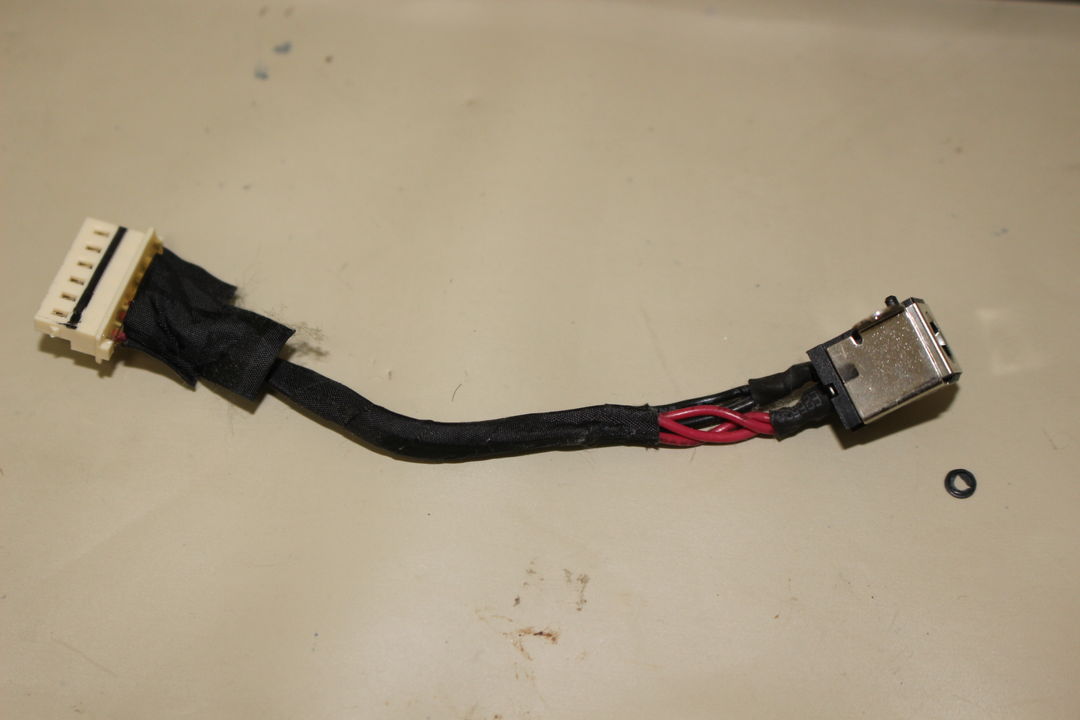

写真5ケーブルで接続された電源入力部の部品を、机上に置いた状態で撮影しています。左側には白色の多ピンコネクター、右側には金属製の電源入力端子が見え、端子付近から赤と黒の配線が伸びています。

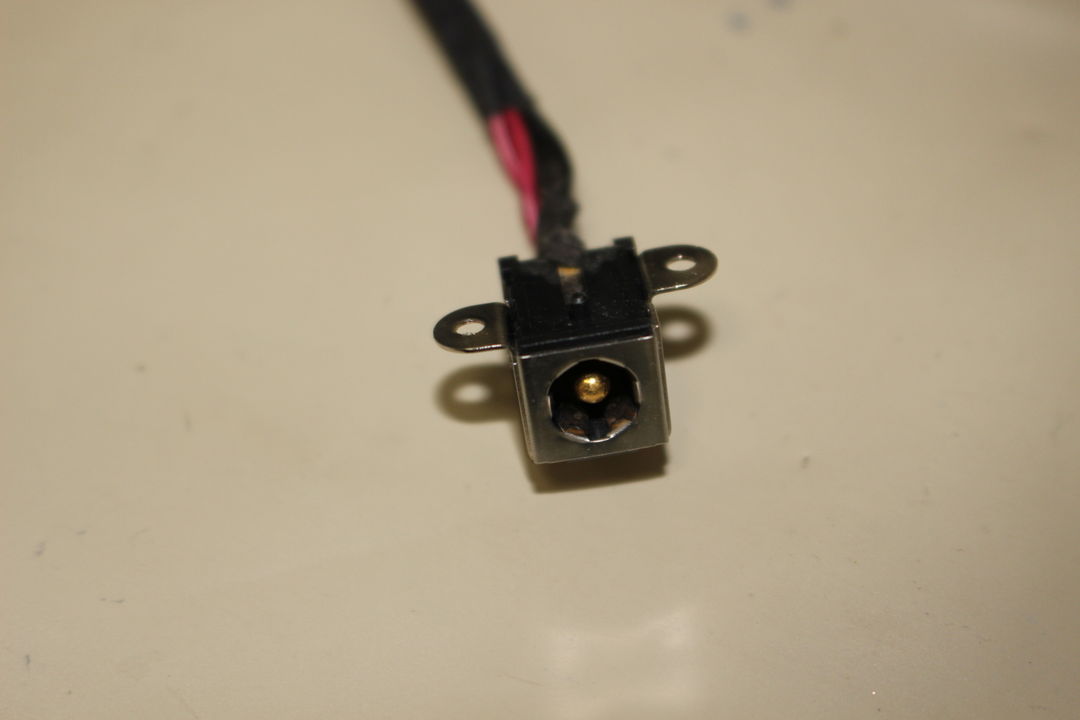

写真6黒と赤の配線が接続された、金属製の電源入力ジャックです。中央に丸い差し込み口があり、左右に固定用の取り付け金具を備えています。

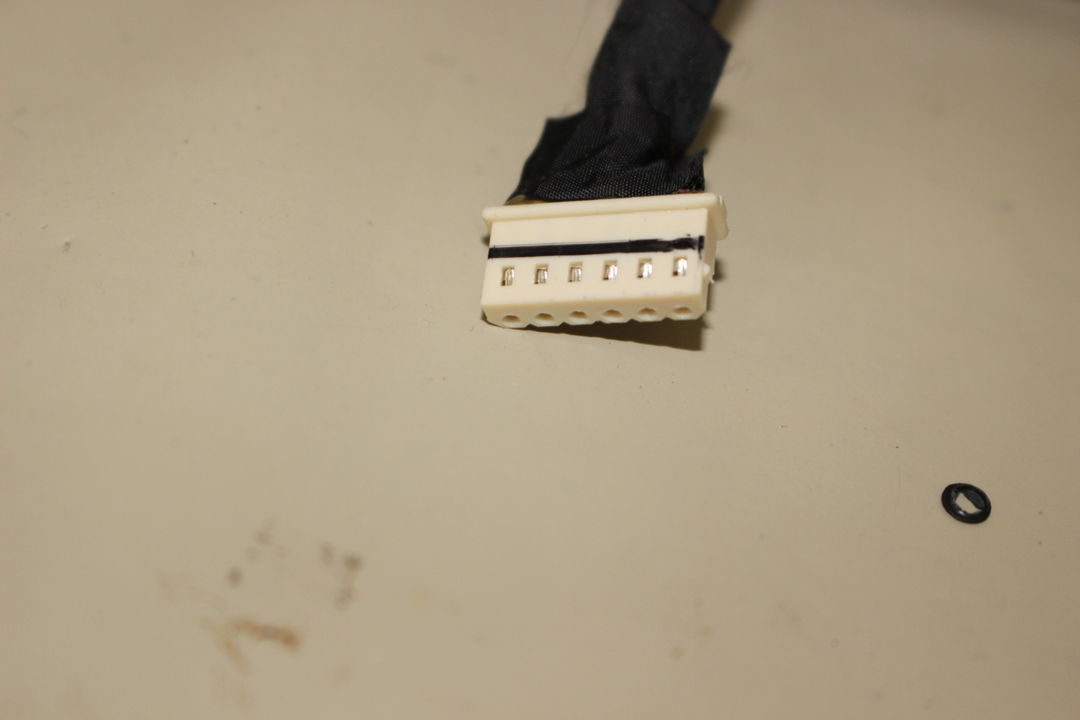

写真7NEC VN370/CS1JBの電源入力部から取り外したケーブル先端を写した写真です。黒い布状の被覆から白色の多極コネクターが伸びており、端子が一列に並んでいる様子を確認できます。

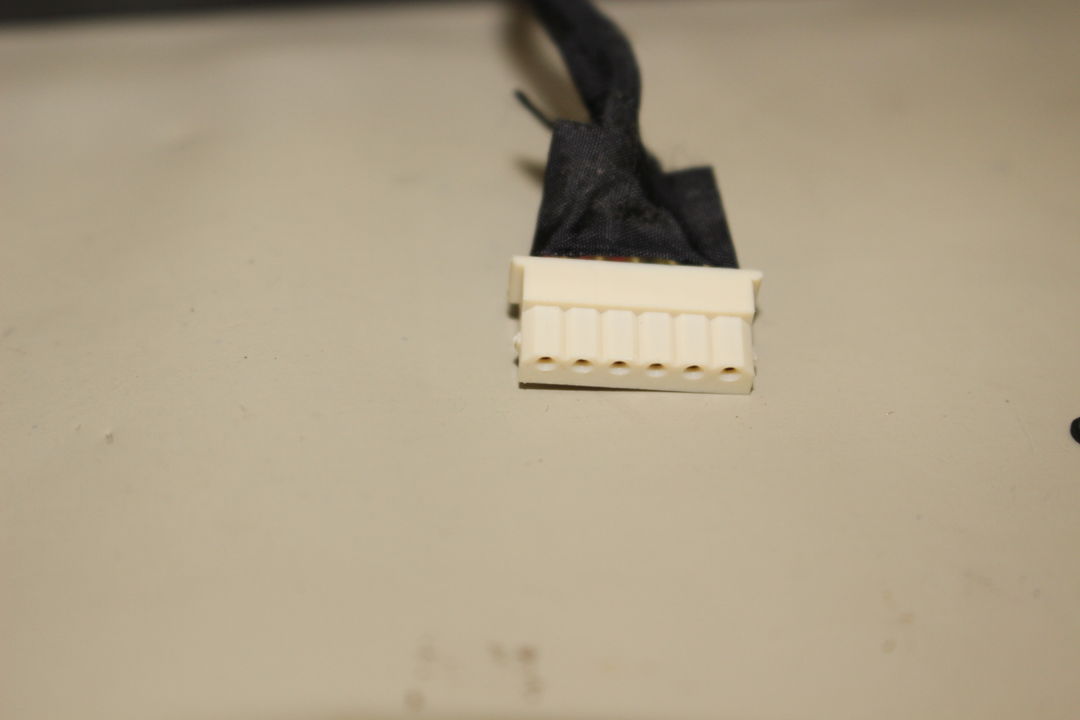

写真8黒い配線の先に接続された白色の多極コネクターを、端子側から撮影した写真です。コネクターには複数の丸形端子口が一列に並び、配線部分は黒い被覆でまとめられています。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用のDCジャック・電源入力部を探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
