NEC VN370/CS1JB（PC-VN370CS1JB）のヒートシンク・ヒートパイプ型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外したヒートシンク・ヒートパイプについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。ヒートシンク、ヒートパイプ、放熱板の形状と固定位置を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
ヒートシンク・ヒートパイプ |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

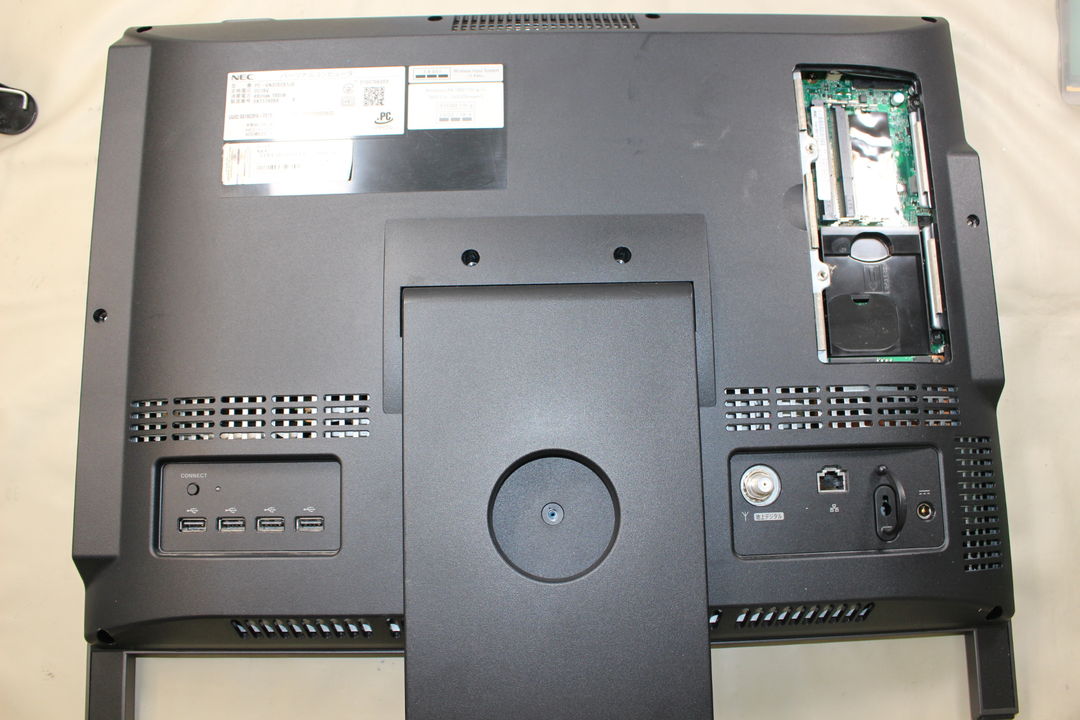

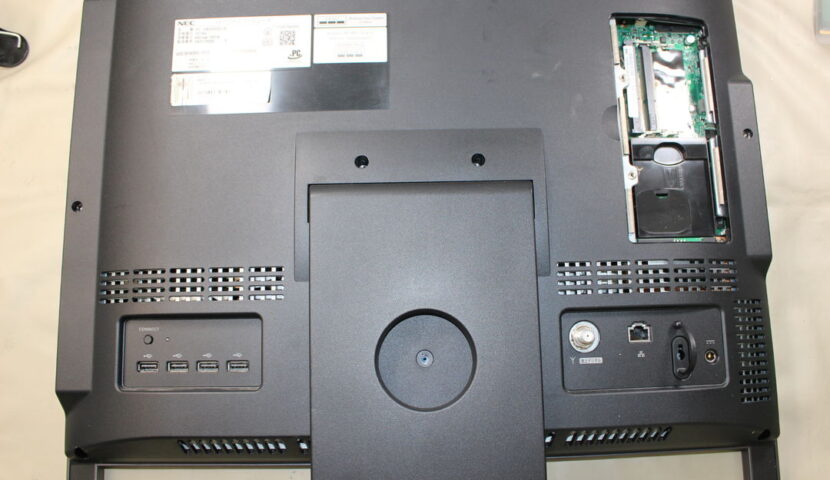

写真1NEC VN370/CS1JBの背面カバーを外した状態です。内部右上にメモリやストレージ周辺の収納部が見え、中央には大きなカバーと通気口、左下には各種端子が確認できます。ヒートシンクを取り外す前の背面側の様子です。

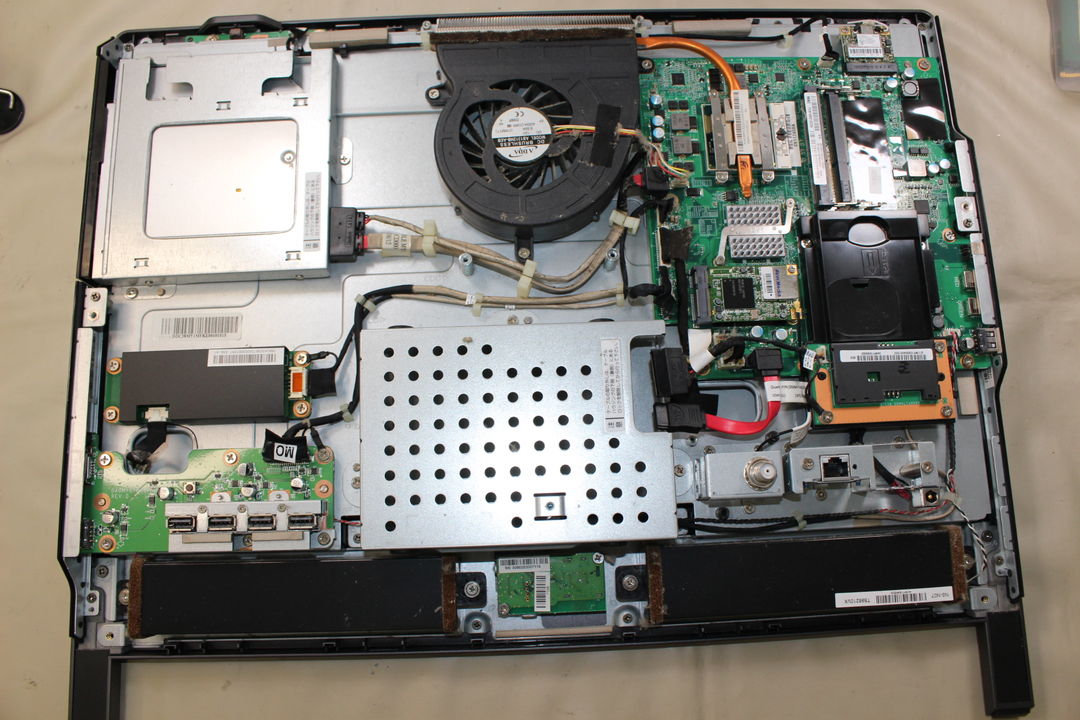

写真2NEC VN370/CS1JBの内部を開いた状態。中央上部に冷却ファンと、そこから基板側へ伸びるヒートパイプが見えます。周囲にはメイン基板や金属製カバー、各種ケーブルが配置されています。

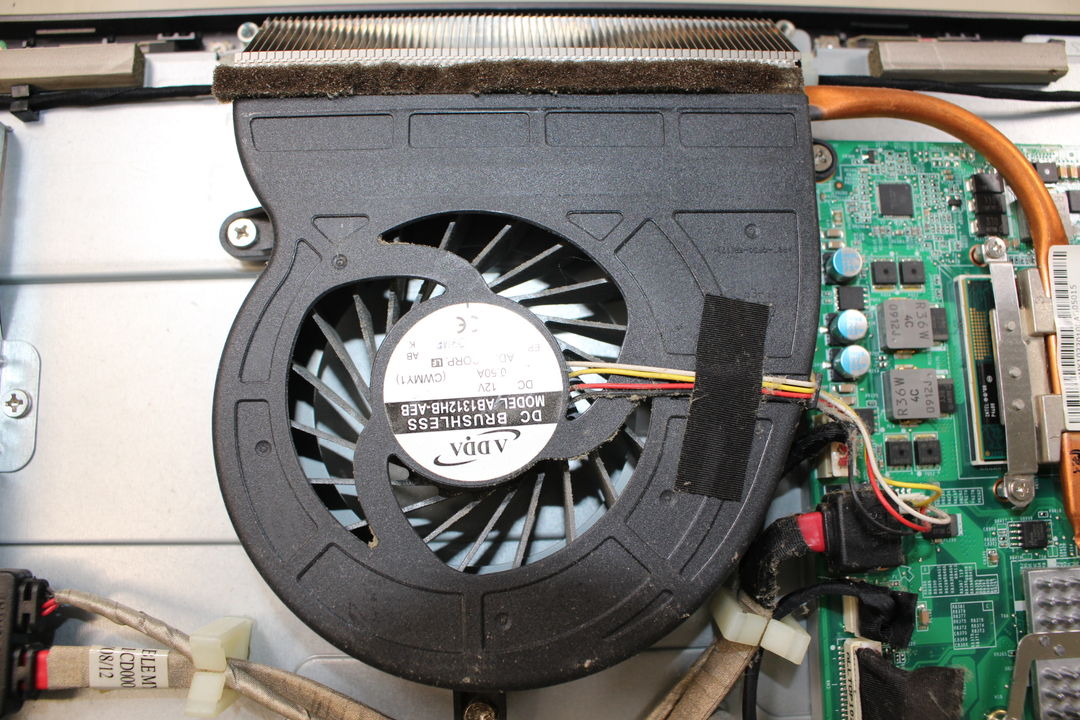

写真3本体内部に取り付けられた冷却ファンとヒートパイプ、放熱フィンを確認できます。ファン周辺には配線が通り、右側の基板上部へ接続されています。
写真4本体内部に搭載されたヒートシンクとヒートパイプを確認できます。銅色のパイプが基板上の部品付近から上部のフィン状ヒートシンクへ伸び、周辺には冷却用の固定部品や配線も見えます。

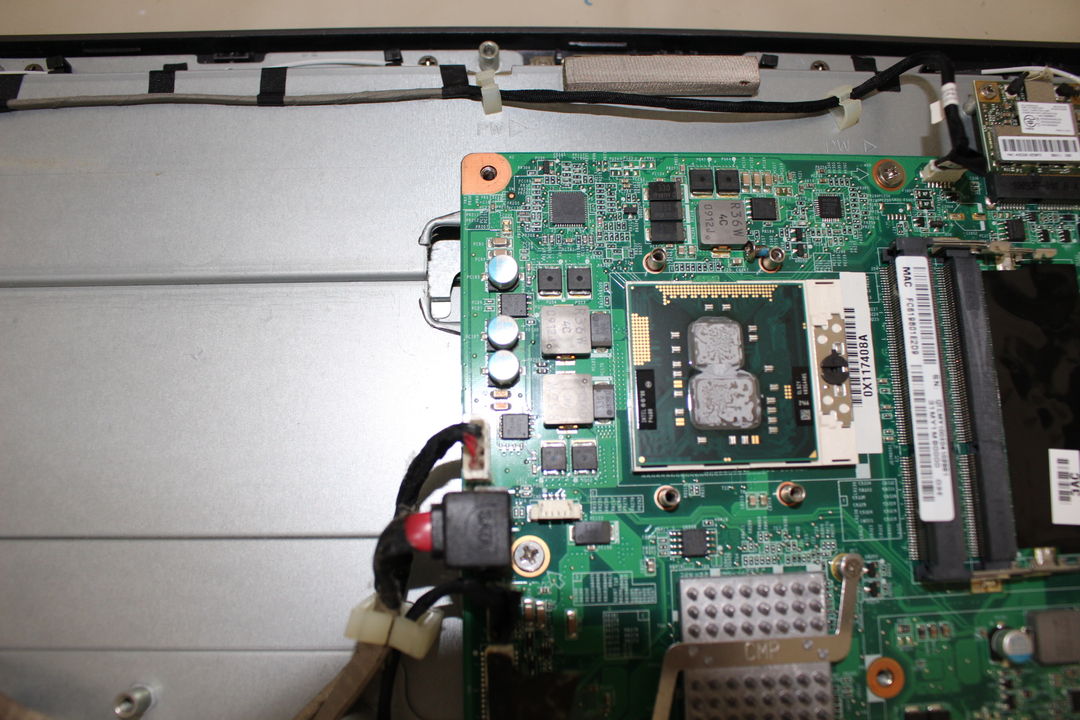

写真5ヒートシンクとヒートパイプを取り外した状態で、基板上のCPU周辺とチップが確認できます。中央には放熱部品を固定していたねじ穴と、グリスが残ったチップ表面が見えます。

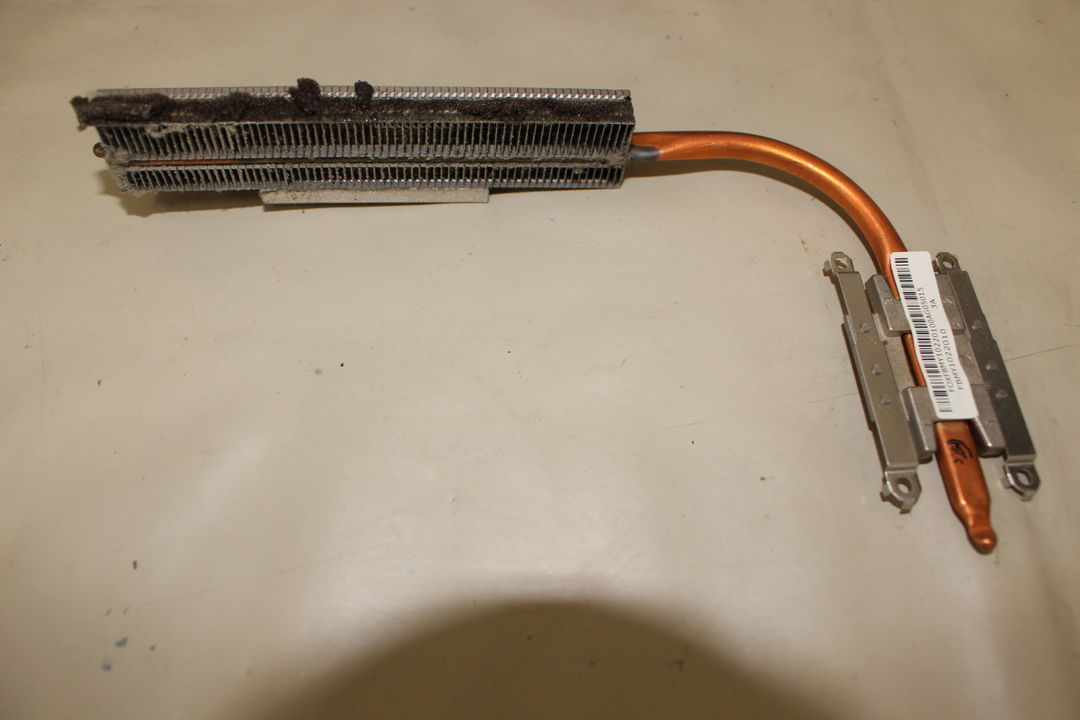

写真6取り外したヒートシンク・ヒートパイプを平置きした状態です。左側に多数の放熱フィンが並ぶヒートシンク、右側に銅色のヒートパイプと取り付け部が確認できます。表面にはバーコードラベルが貼られています。

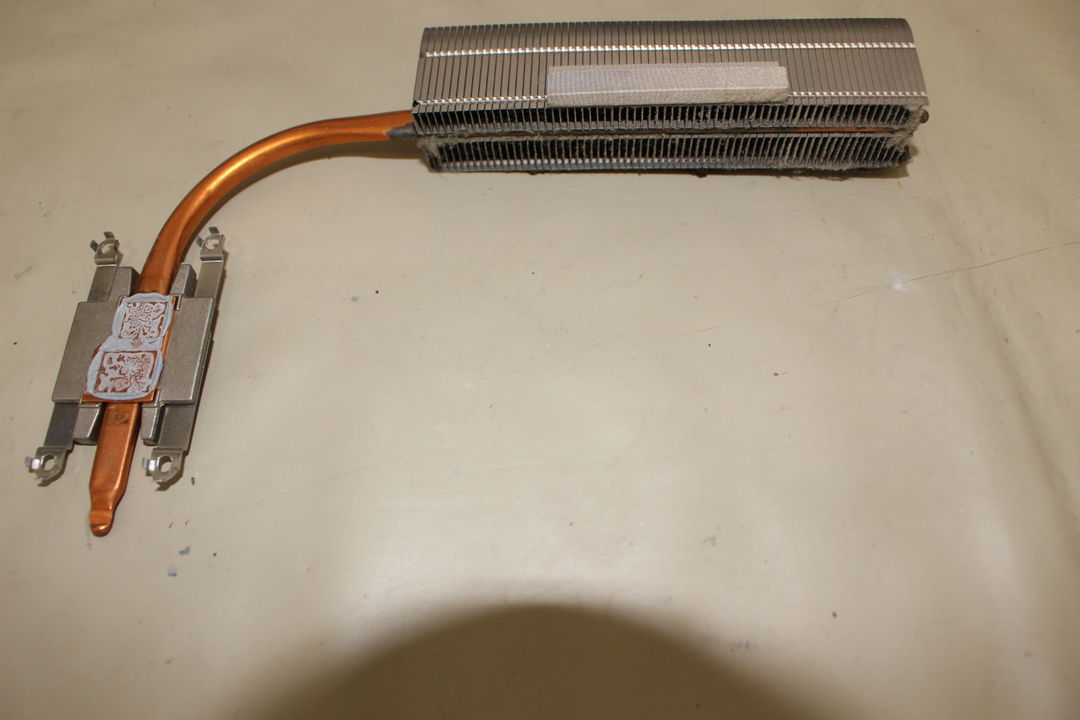

写真7取り外したヒートシンクの反対側です。アルミフィンの部分にはほこりがたまりやすく、CPUとの接続部分はグリスが劣化しやすいため、新しいグリスへの塗り替えが必要です。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用のヒートシンク・ヒートパイプを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
