MXA26810SDS / 電源・冷却部品
MXA26810SDSのCPU冷却ファン型番・仕様｜実機分解写真
MXA26810SDSから取り外したCPU冷却ファンについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。CPU冷却ファンのメーカー、型番、電圧、コネクター、羽根形状を確認します。
部品の基本情報
| 対象製品 |
MXA26810SDS |
| 製品の正式型番 |
MXA26810SDS |
| 部品名 |
CPU冷却ファン |
| 部品分類 |
電源・冷却部品 |
部品写真・各方向からの確認

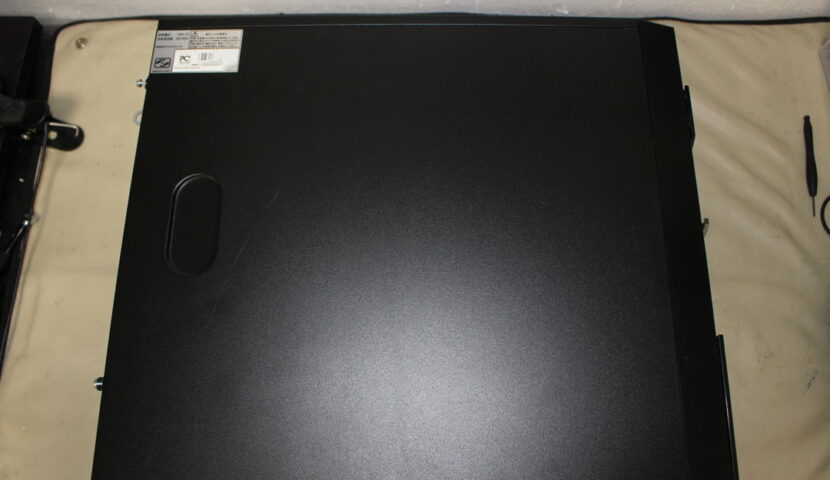

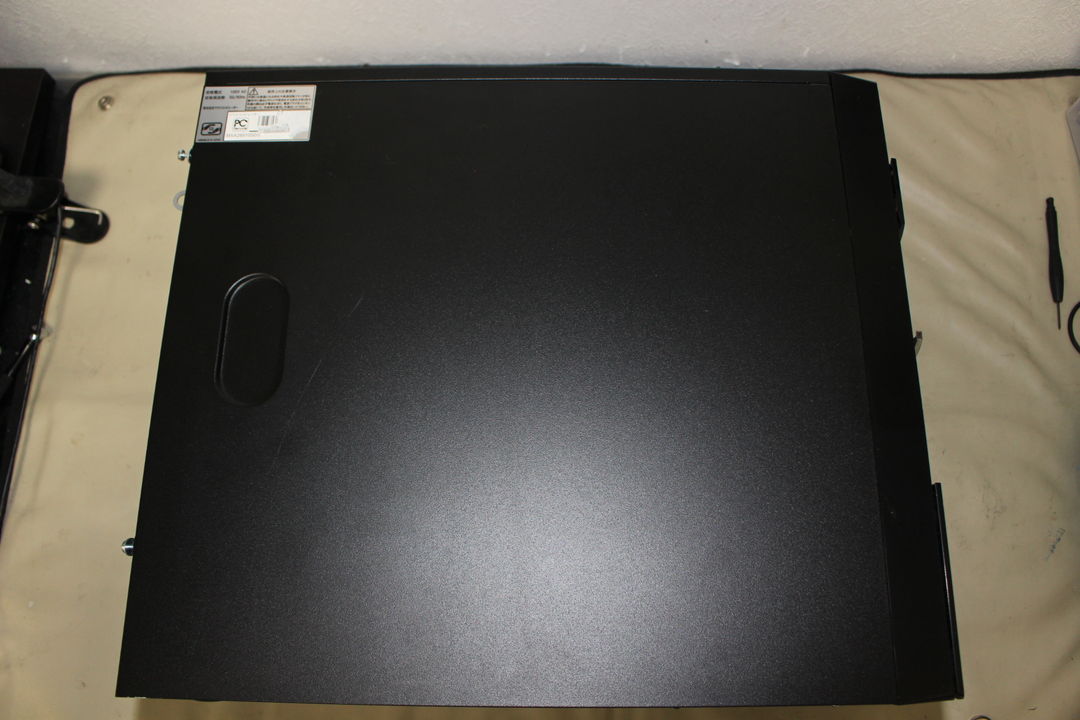

写真1MXA26810SDSの背面カバーを取り外す前の状態です。CPU冷却ファンの交換作業では、まず背面カバーを外します。

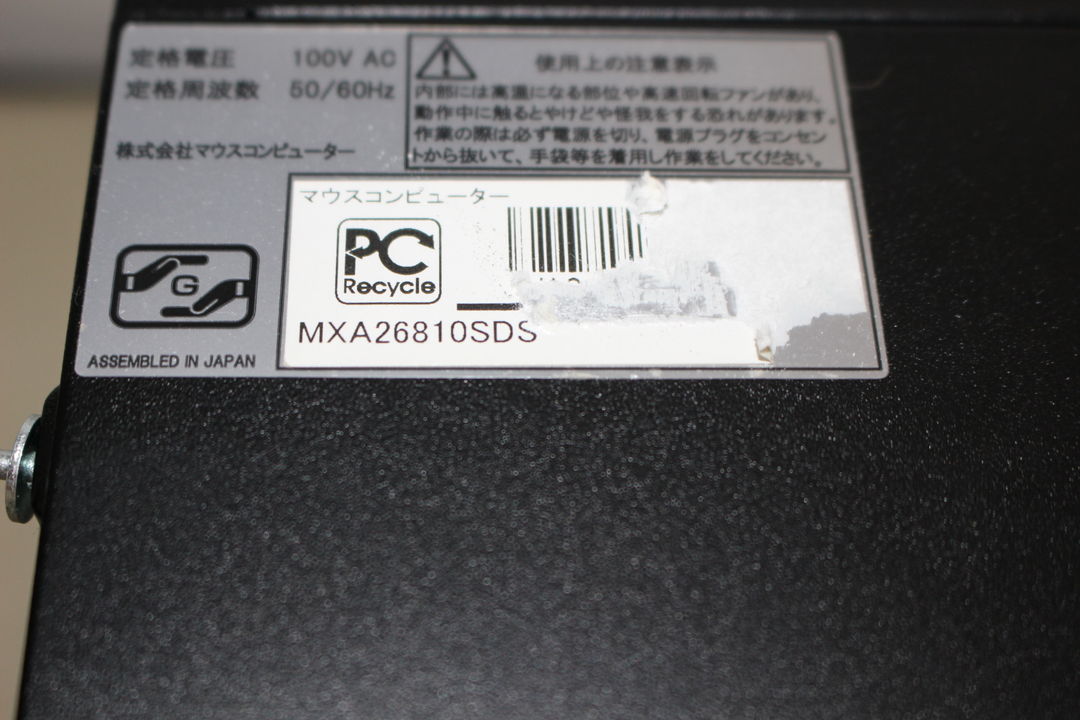

写真2MXA26810SDSの本体底面に貼付された製品ラベルです。

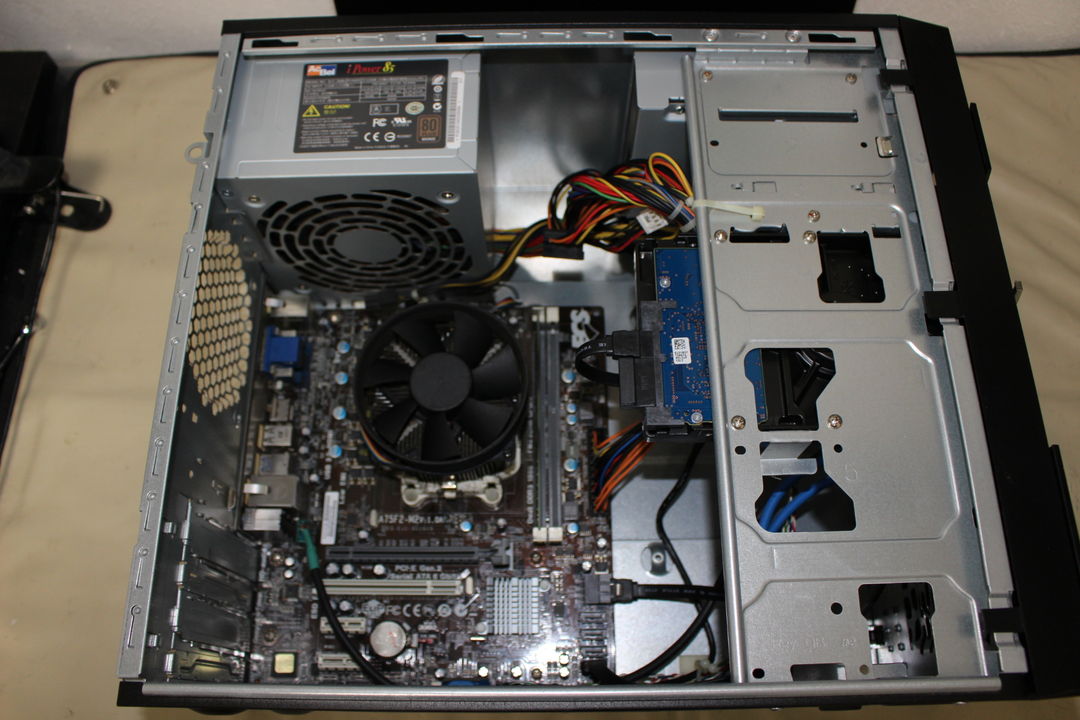

写真3MXA26810SDSのケース内部に搭載されたCPU冷却ファン。
写真4MXA26810SDSのマザーボードに搭載されたCPU冷却ファンです。

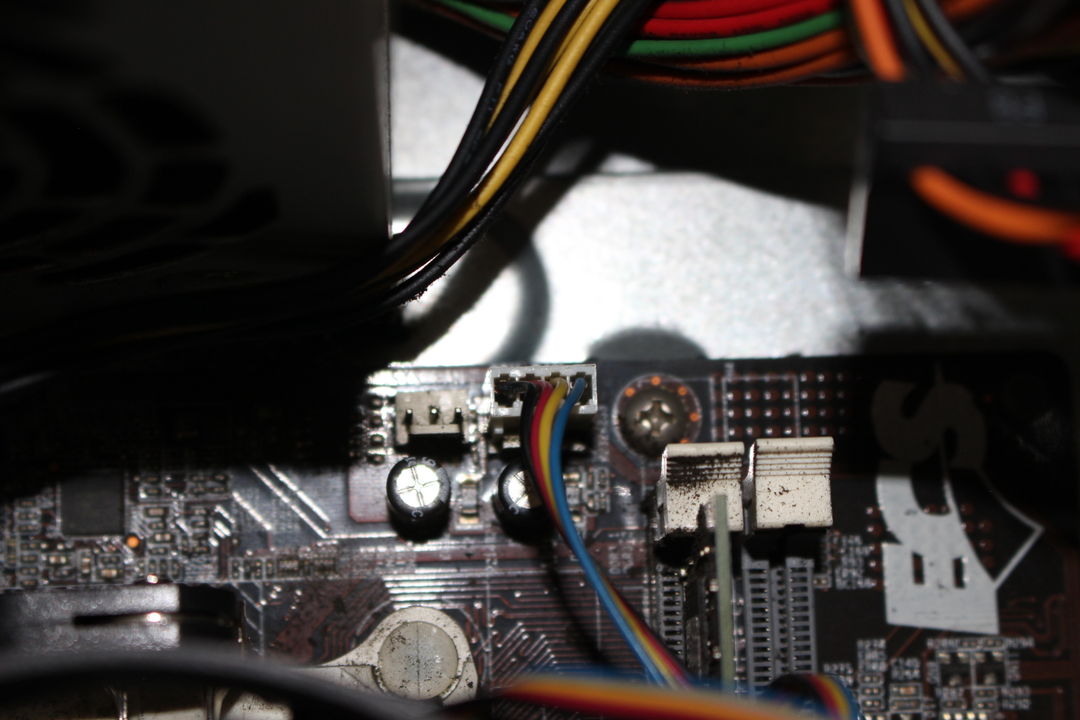

写真5MXA26810SDSのCPU冷却ファン周辺。マザーボード上のCPUファン用コネクターと、接続されたファンケーブルを確認できます。

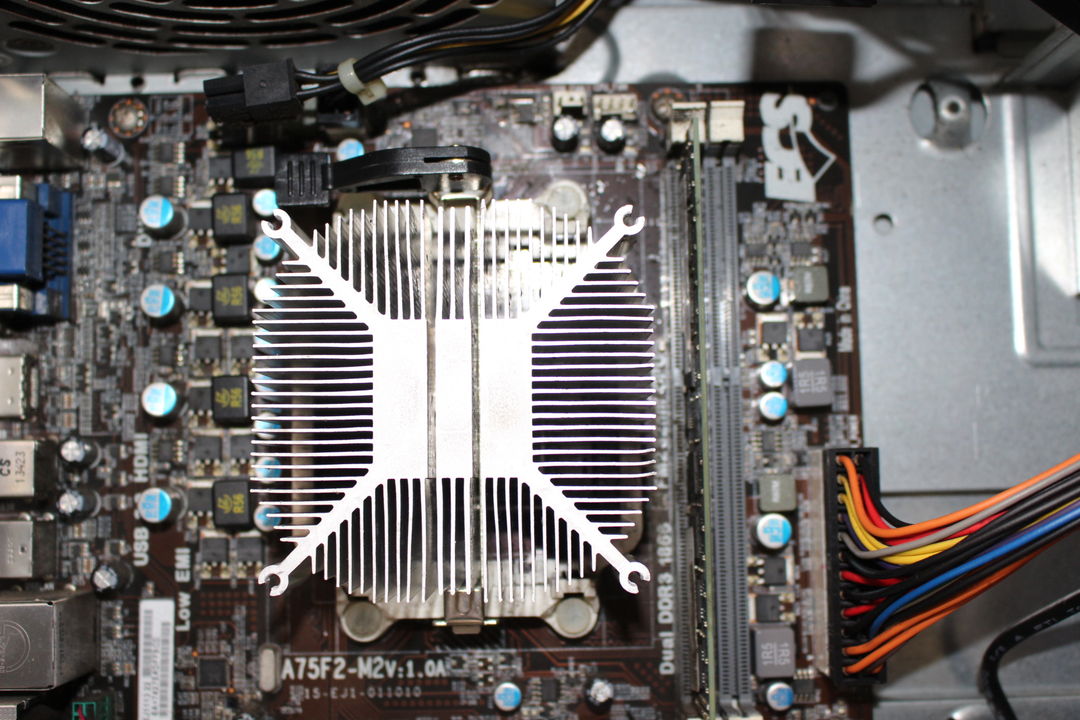

写真6MXA26810SDSのCPU冷却ファン周辺。マザーボード上にCPUクーラーが取り付けられています。

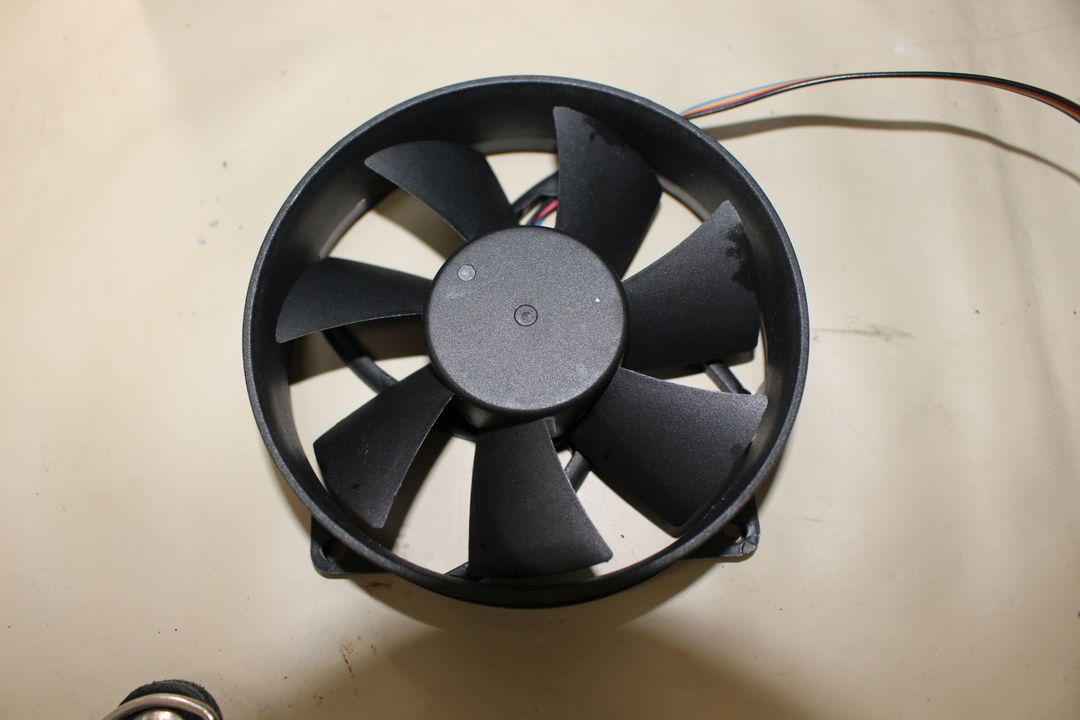

写真7MXA26810SDSのCPU冷却ファンを取り外した状態。ファンの羽根と配線を確認できます。

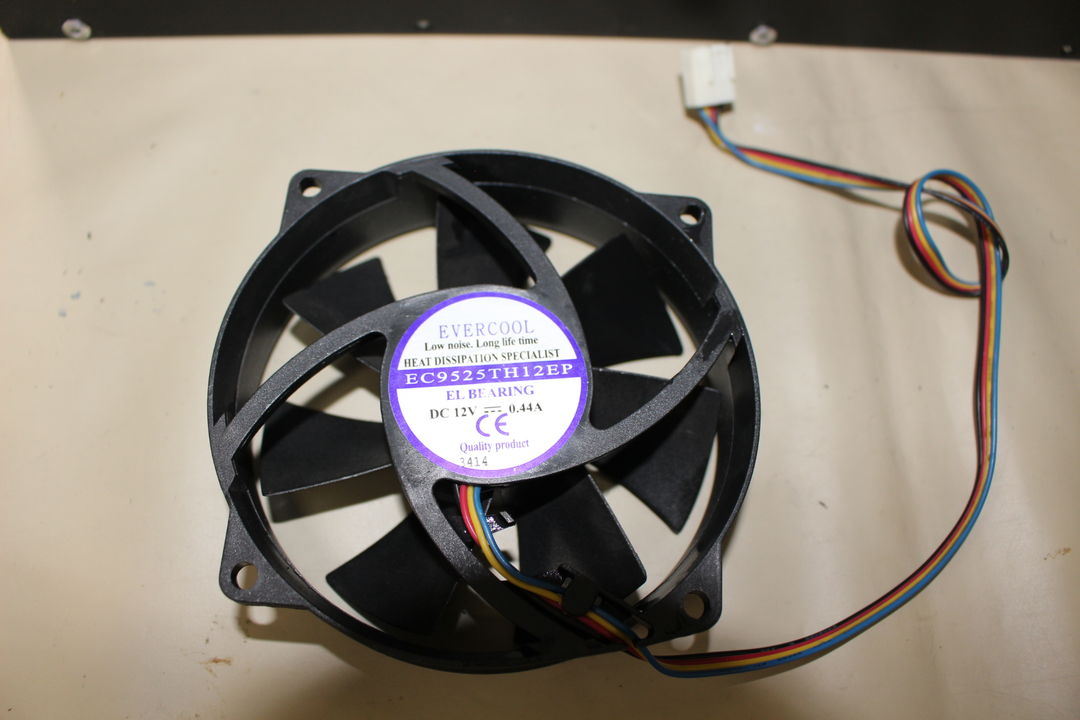

写真8MXA26810SDSのCPU冷却ファンを取り外した状態です。ファン本体と接続ケーブルを確認できます。

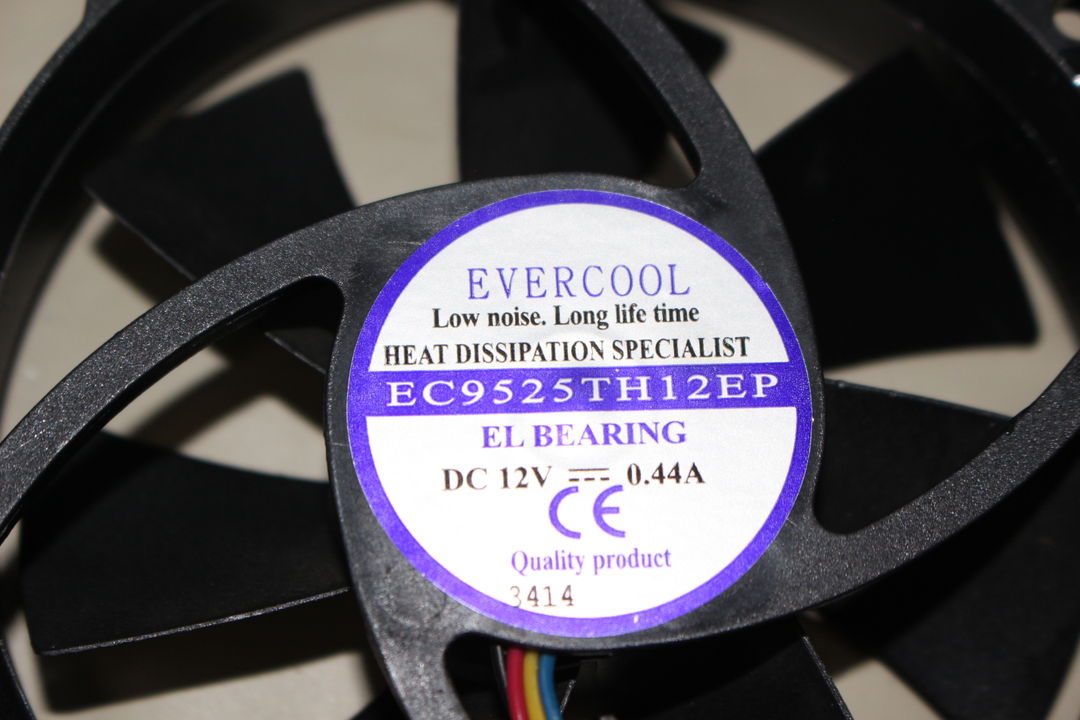

写真9MXA26810SDSのCPU冷却ファン。ファン中央のラベルにはEVERCOOL製、DC 12V・0.44Aと記載されています。
EC9525TH12EP

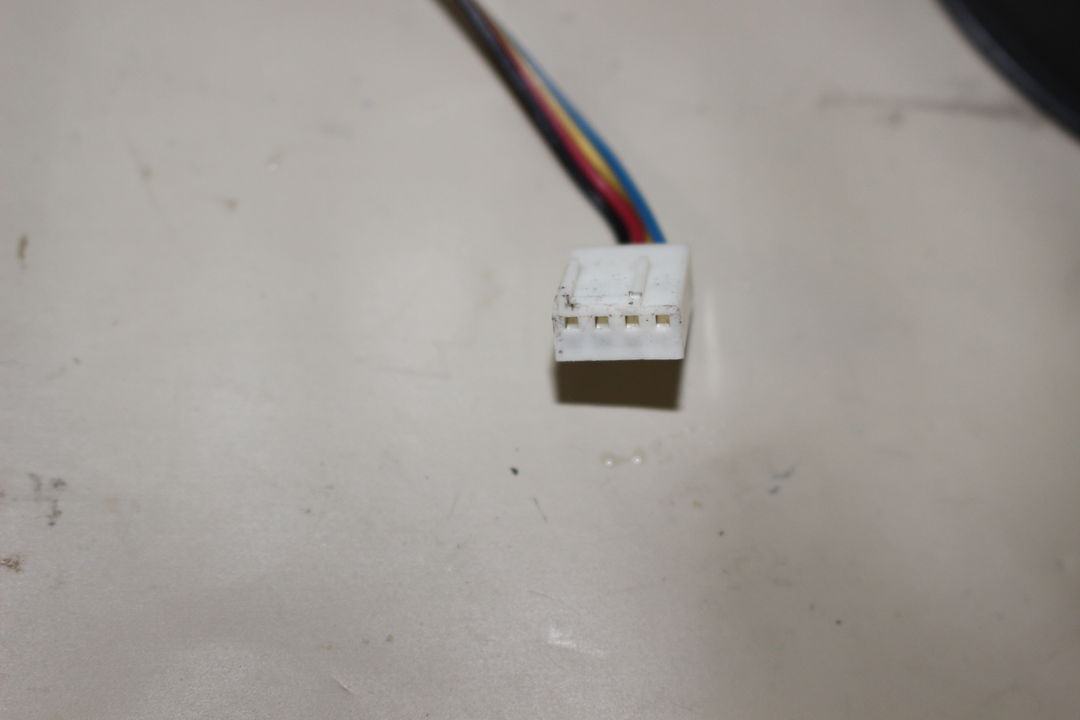

写真10MXA26810SDSのCPU冷却ファンから取り外したコネクター部分です。
