Lenovo ThinkCentre Edge 92z / 主要基板・プロセッサ
Lenovo ThinkCentre Edge 92zのマザーボード型番・仕様｜実機分解写真
Lenovo ThinkCentre Edge 92zから取り外したマザーボードについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。基板全体、基板型番、CPUソケット、メモリスロット、主要コネクターなどを実機写真で確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
Lenovo ThinkCentre Edge 92z |
| 製品の正式型番 |
3414 / 3416 / 3417 / 3418など（構成により異なる） |
| 部品名 |
マザーボード |
| 部品分類 |
主要基板・プロセッサ |
部品写真・各方向からの確認

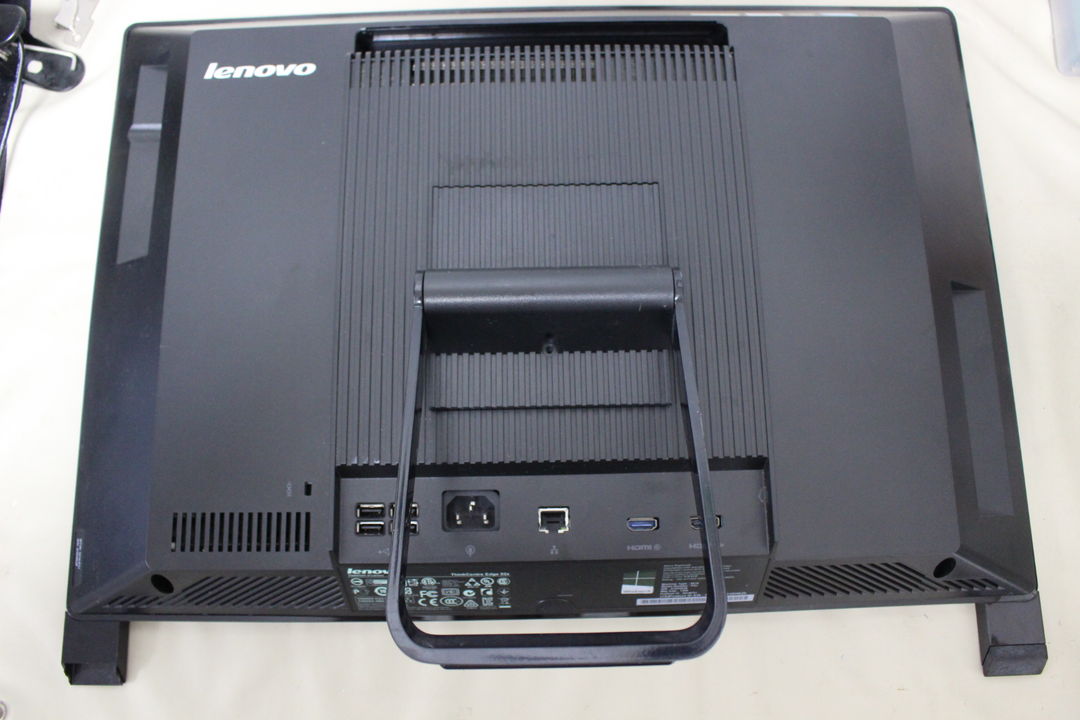

写真1Lenovoロゴが見えるThinkCentre Edge 92zの背面。中央にスタンド、下部に電源端子や映像・USB端子、通気口などを確認できます。

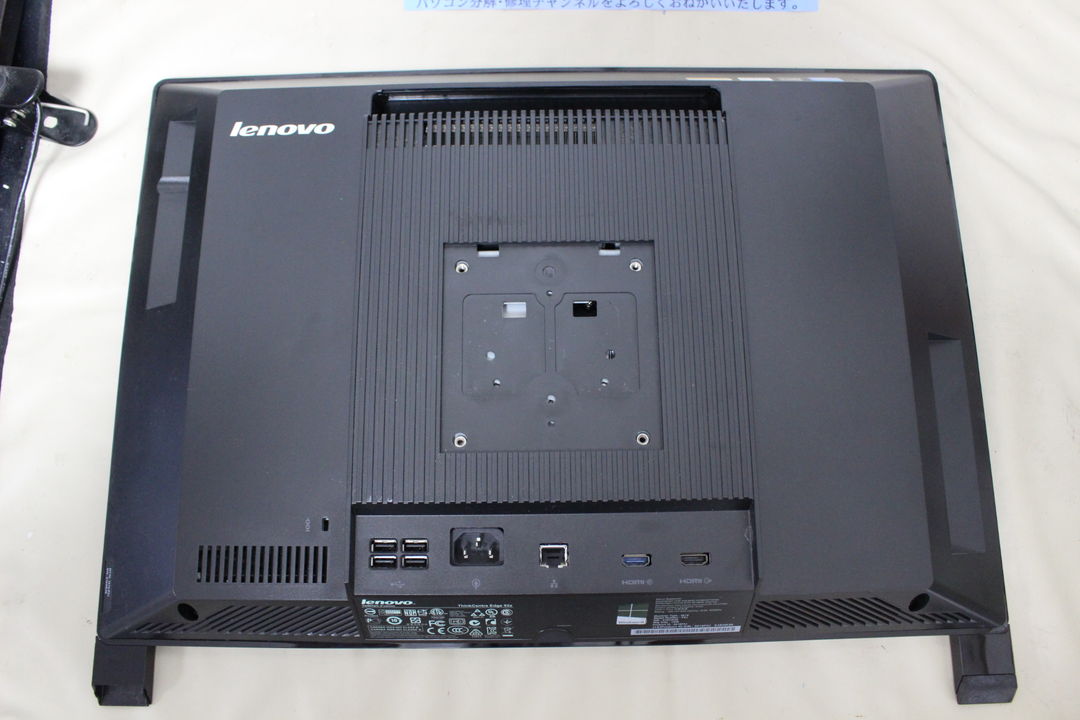

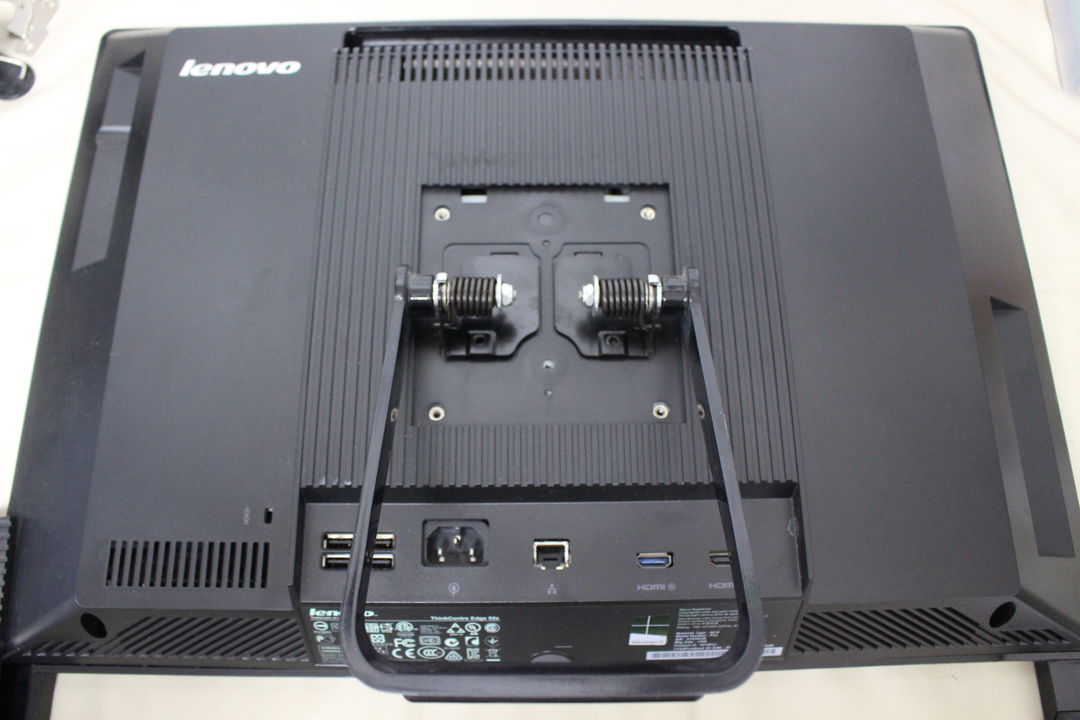

写真2Lenovo製一体型パソコンの背面を写した写真です。中央にスタンド取り付け部と固定金具があり、その下側には映像端子やUSB端子などの接続部、下部には各種表示ラベルが確認できます。

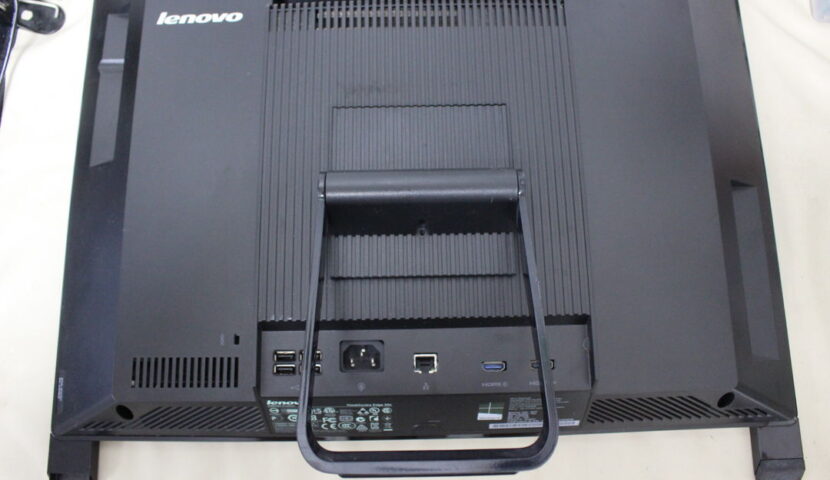

写真3Lenovoロゴが確認できる本体背面の写真です。中央にスタンド取り付け部があり、その下に通風口、電源端子、映像・USBなどの接続端子が並んでいます。

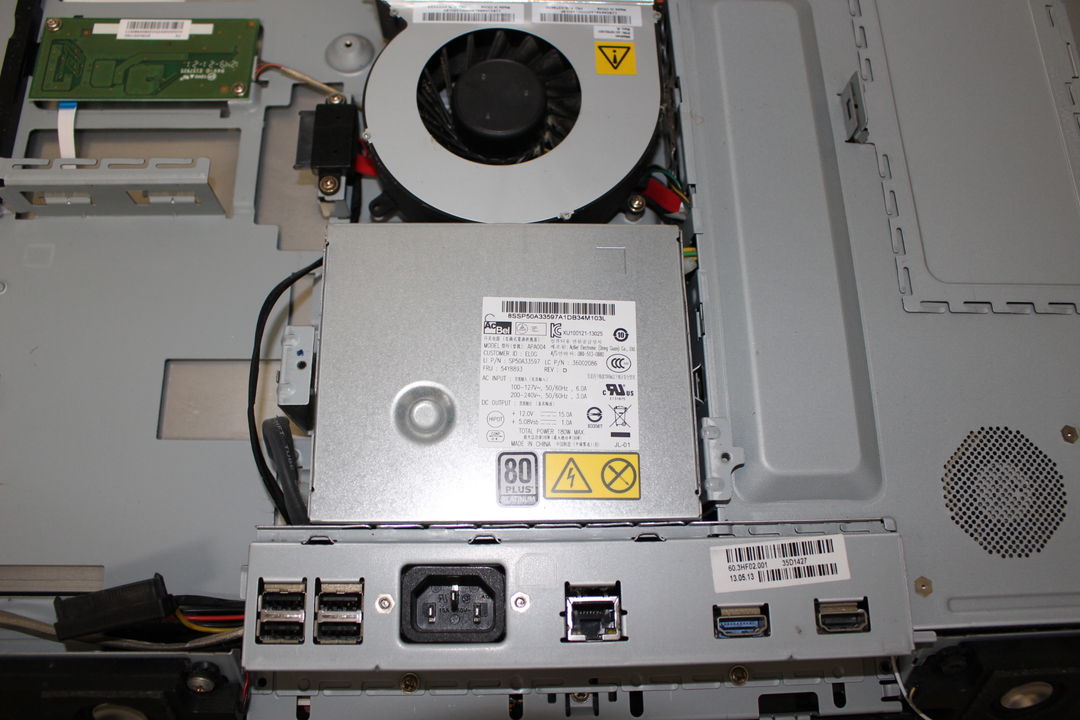

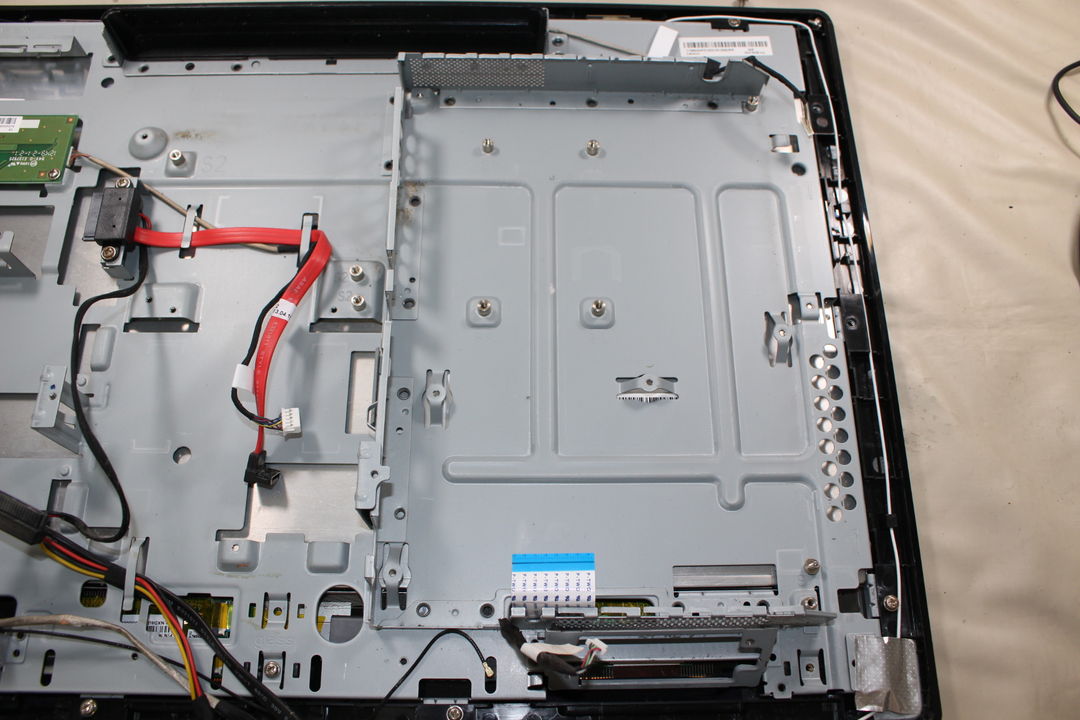

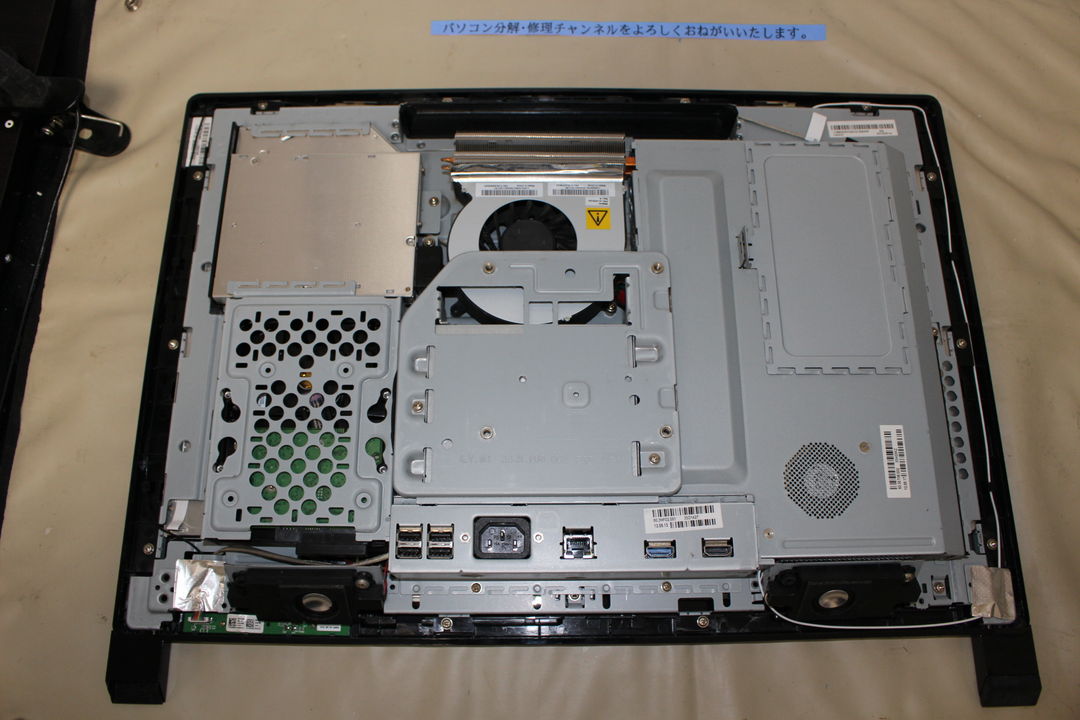

写真4Lenovo ThinkCentre Edge 92zの背面カバーを外した状態。内部には冷却ファン、金属製のドライブベイ、スピーカー、各種ポートや基板部品が配置されています。

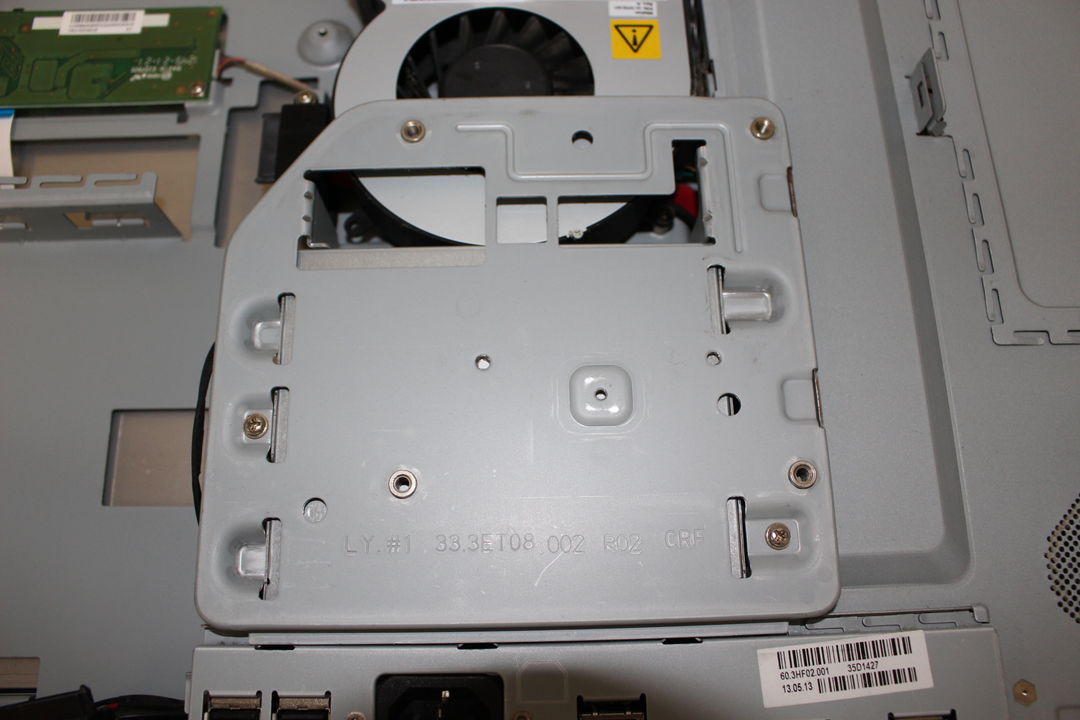

写真5Lenovo ThinkCentre Edge 92zの内部にあるマザーボード周辺を写した写真です。中央には金属製のカバーや固定部品があり、上部に冷却ファン、左上に基板の一部、下部に端子とラベルが確認できます。
写真6Lenovo ThinkCentre Edge 92zの内部に搭載されたマザーボード周辺の様子です。冷却ファン、メモリ、ストレージ、背面側の各種端子や配線を確認できます。

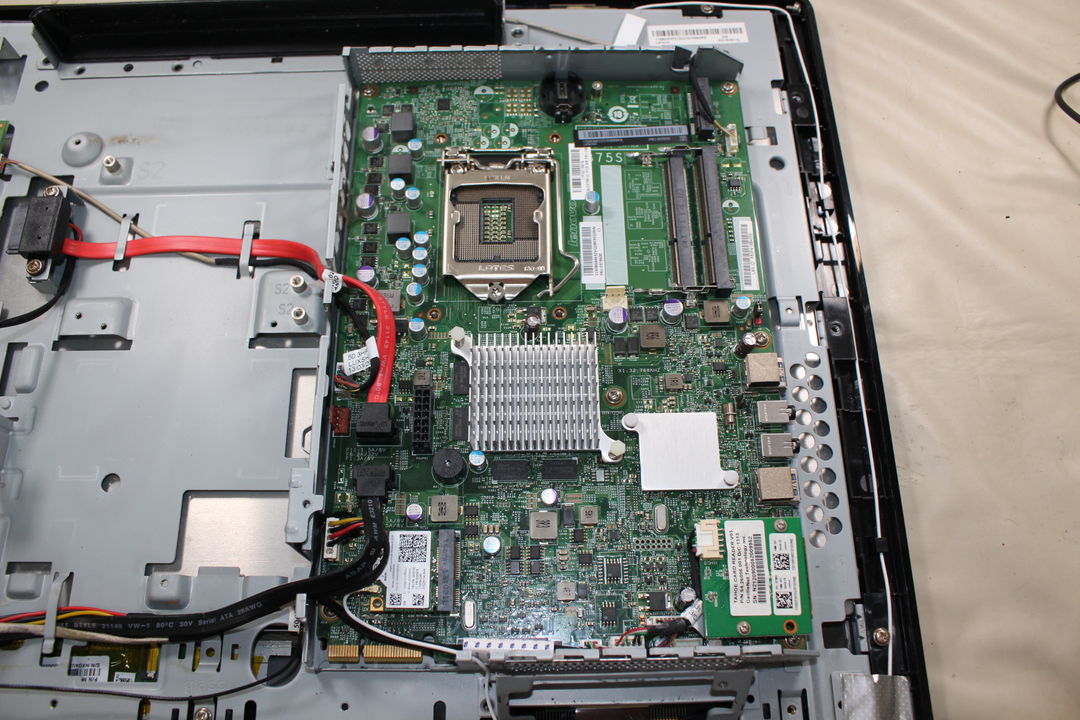

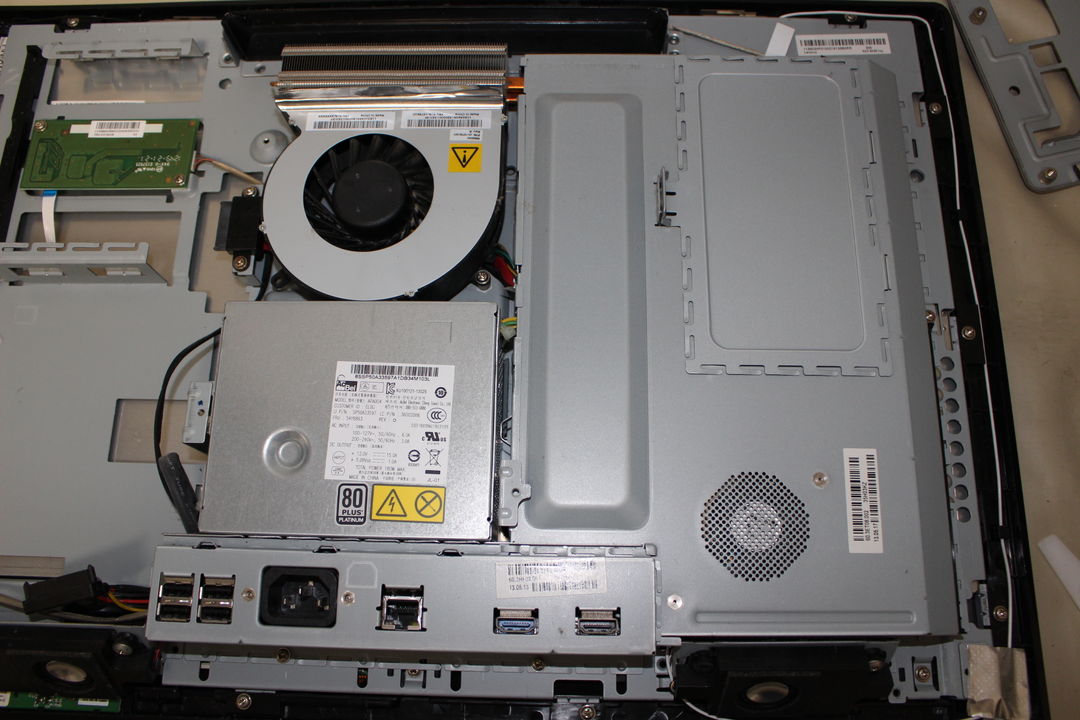

写真7Lenovo ThinkCentre Edge 92zの背面カバーを外した内部。中央に冷却ファンと金属製のドライブ部品、右側に大きな金属カバー、下部に各種外部端子が確認できます。

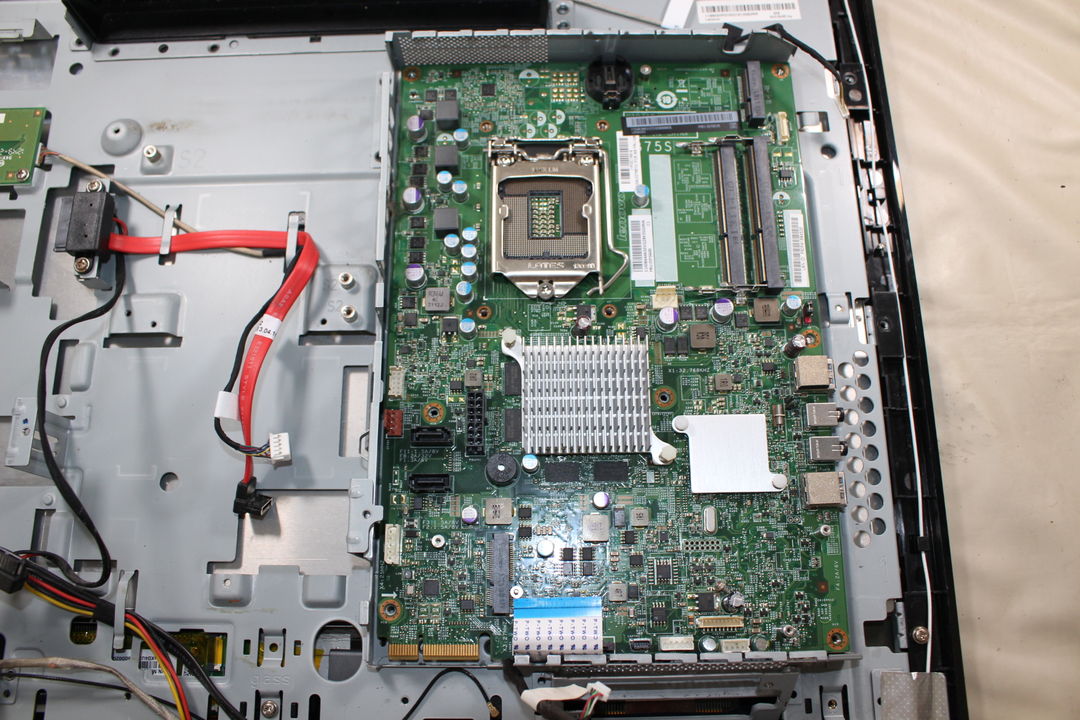

写真8Lenovo ThinkCentre Edge 92zの筐体内部に取り付けられたマザーボード。CPUソケット、メモリスロット、拡張スロット、冷却用ヒートシンク、各種ケーブル接続部の配置を確認できます。

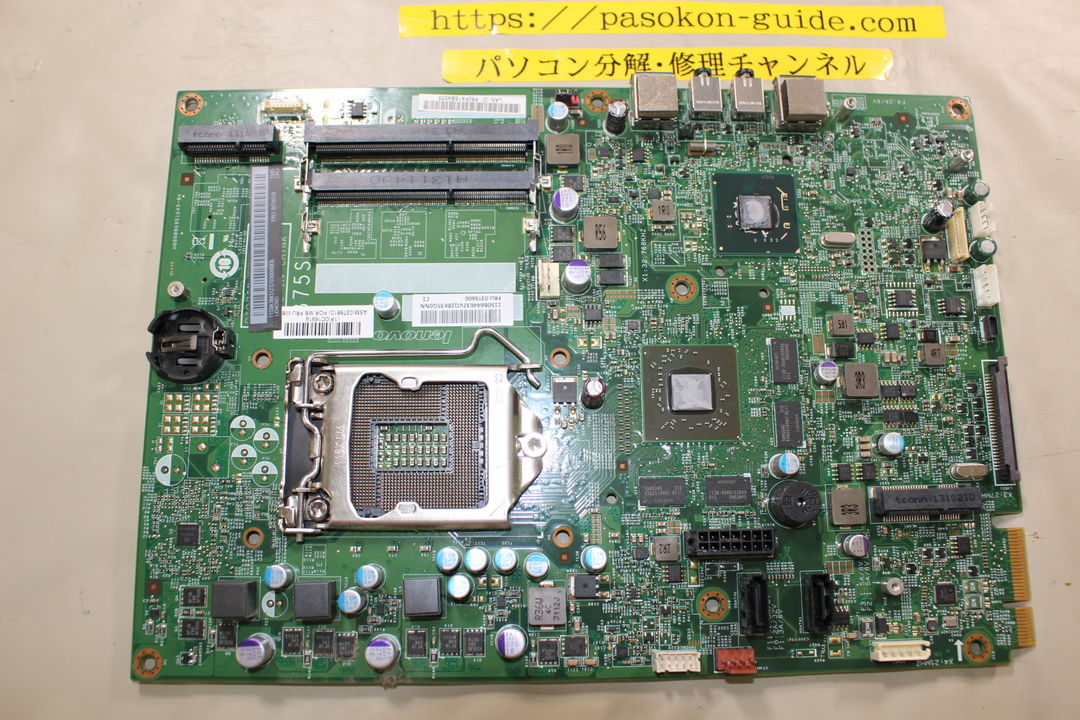

写真9Lenovo ThinkCentre Edge 92zマザーボードの全体写真です。中央にCPUソケット、右側にメモリスロット、基板中央付近にヒートシンクや各種コネクターを確認できます。

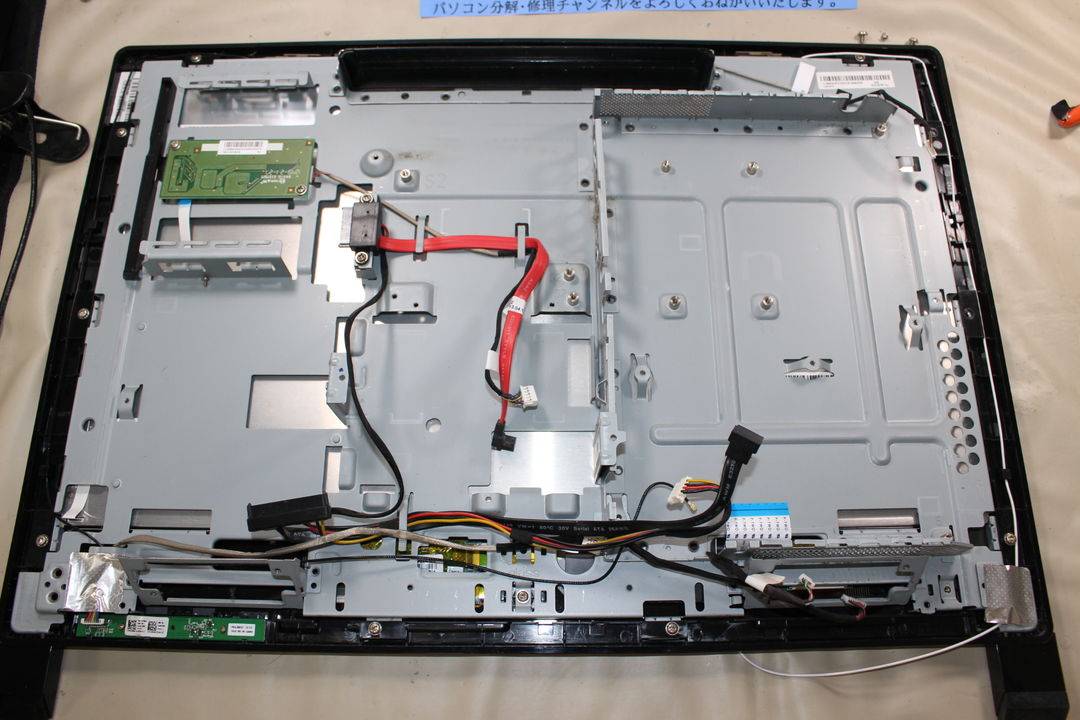

写真10マザーボードを外した後のLenovo ThinkCentre Edge 92zの筐体内部。金属製の内部フレーム上に、赤と黒のケーブル、コネクター、固定用部品などが配置されている様子を確認できます。
写真11Lenovo ThinkCentre Edge 92zのマザーボード全体。中央左にCPUソケット、右側に複数のチップや端子、上端と下端にメモリや各種ケーブル用のコネクターが確認できます。

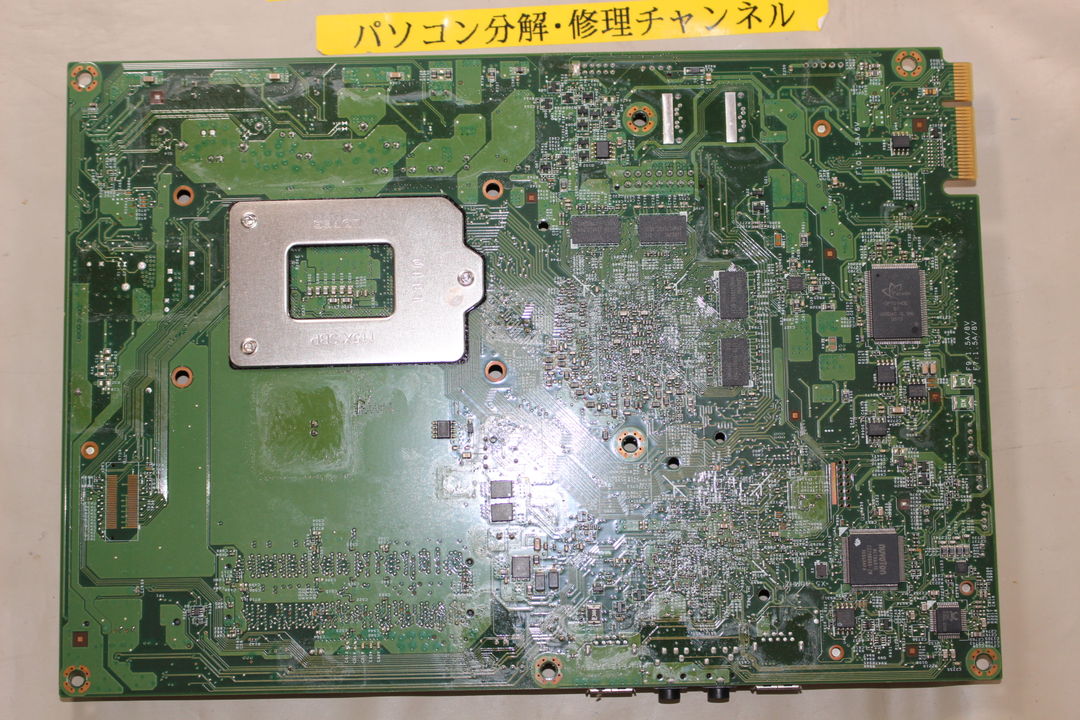

写真12Lenovo ThinkCentre Edge 92zから取り外したマザーボードの裏面。基板上に多数の電子部品や配線、固定用の金属プレート、ねじ穴などが確認できます。

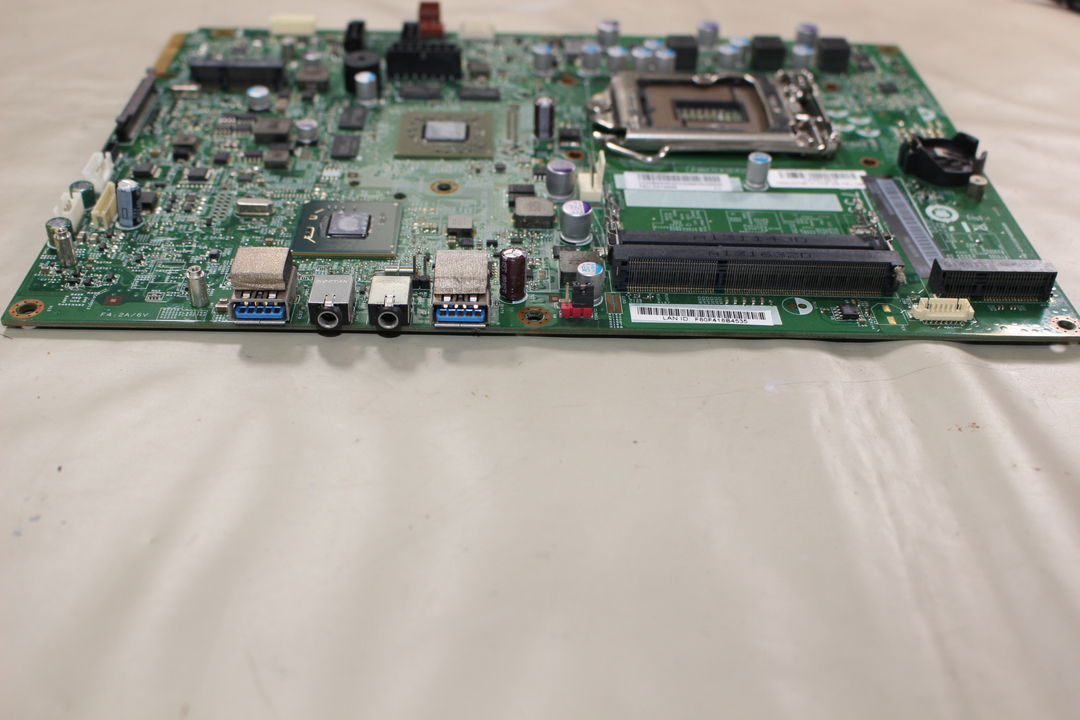

写真13Lenovo ThinkCentre Edge 92zのマザーボードを正面から見た写真です。基板上にCPUソケット、メモリスロット、各種チップやコネクター、映像・USBなどの背面端子が確認できます。

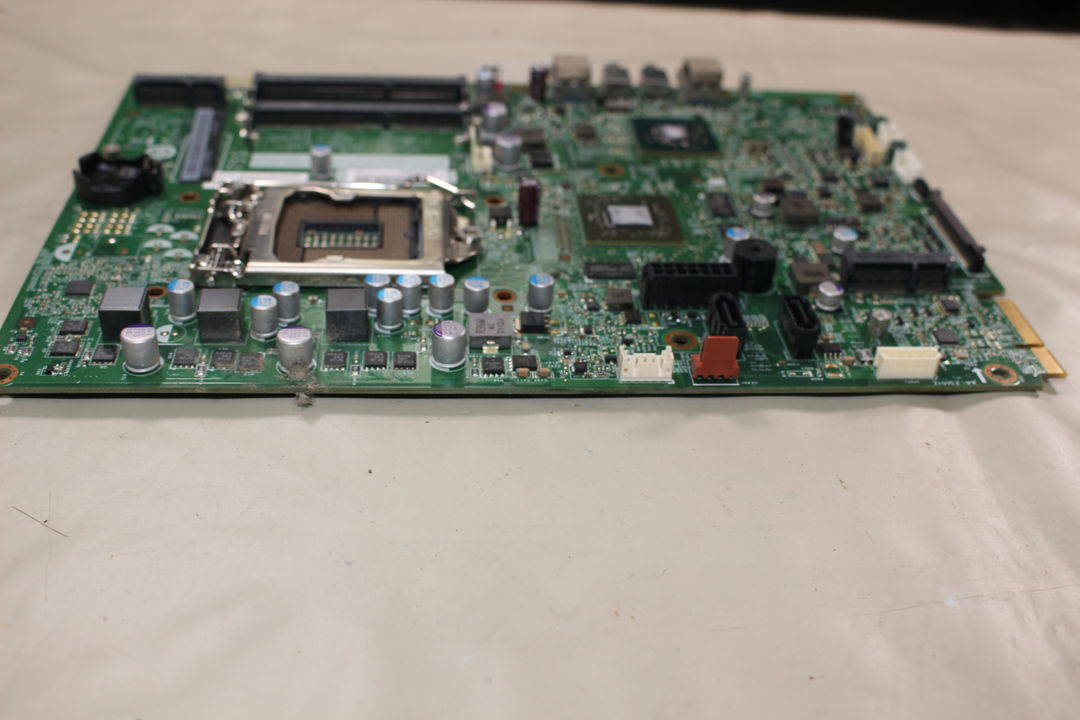

写真14Lenovo ThinkCentre Edge 92zのマザーボードを基板の前面側から撮影した写真です。複数のチップやコンデンサー、メモリスロット、各種コネクター、端部の接点が確認できます。

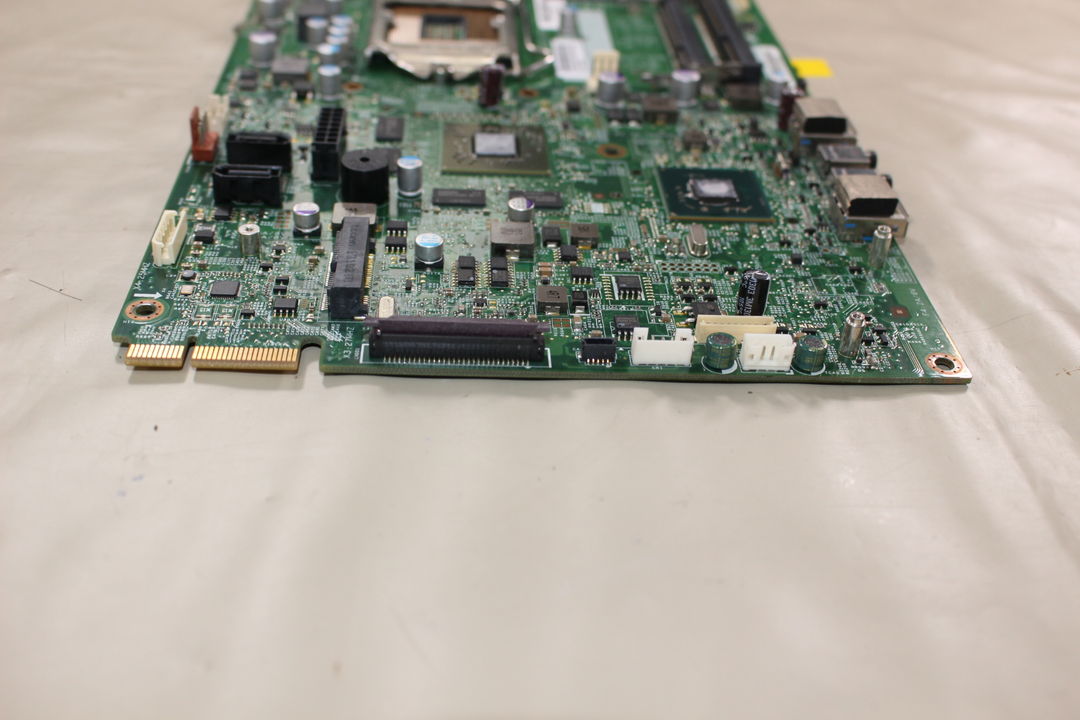

写真15Lenovo ThinkCentre Edge 92zから取り外したマザーボードを基板表面側から撮影した写真です。中央左にCPUソケット、周囲にメモリスロットや各種チップ、電源回路、接続端子が配置されている様子を確認できます。

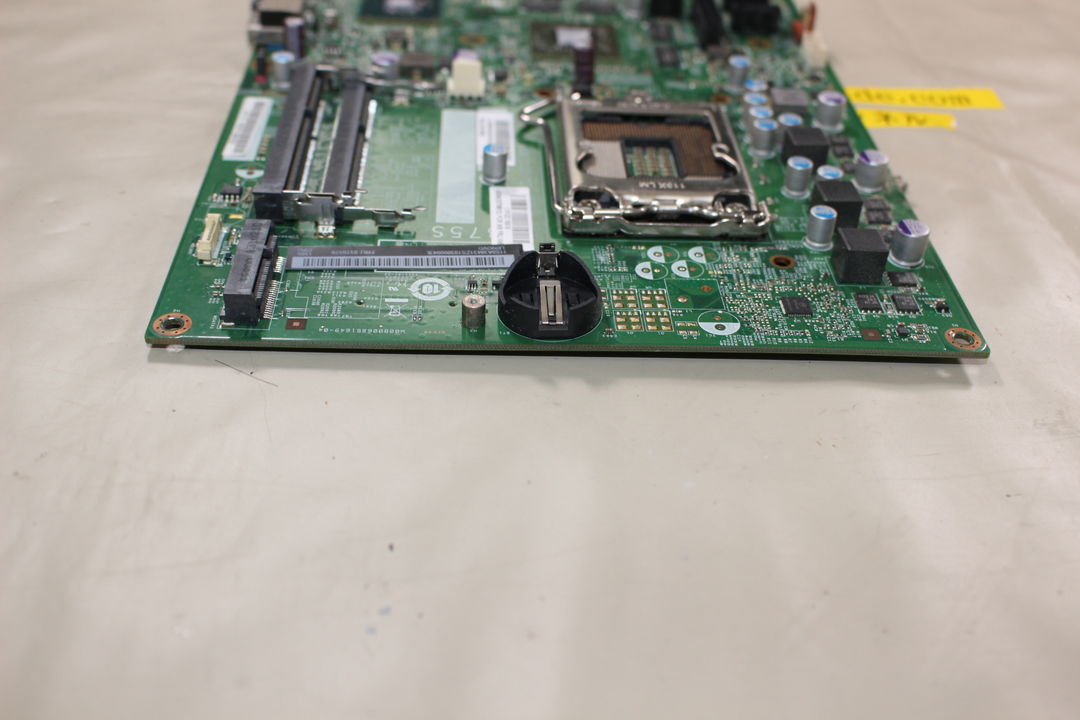

写真16Lenovo ThinkCentre Edge 92zのマザーボードを正面から撮影した写真です。中央右側にCPUソケット、左側にメモリスロットや拡張スロット、手前にコイン形電池が確認できます。
写真17Lenovo ThinkCentre Edge マザーボードや他の部品を取り外した後の内部写真
部品を探すときの確認ポイント
Lenovo ThinkCentre Edge 92z用のマザーボードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
