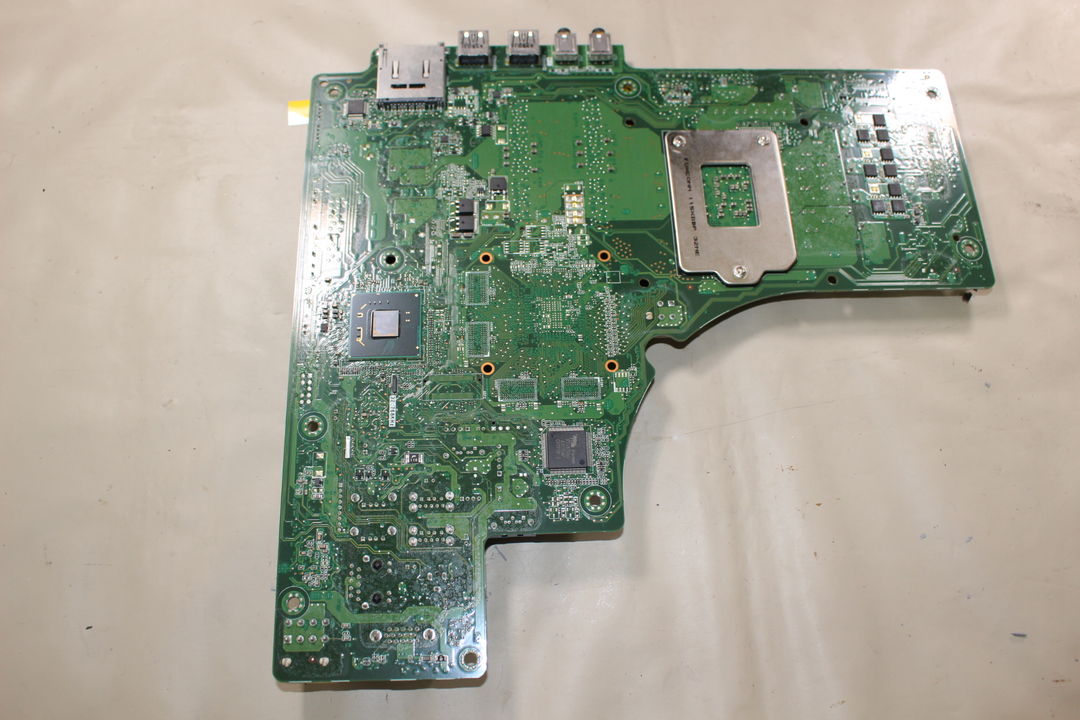

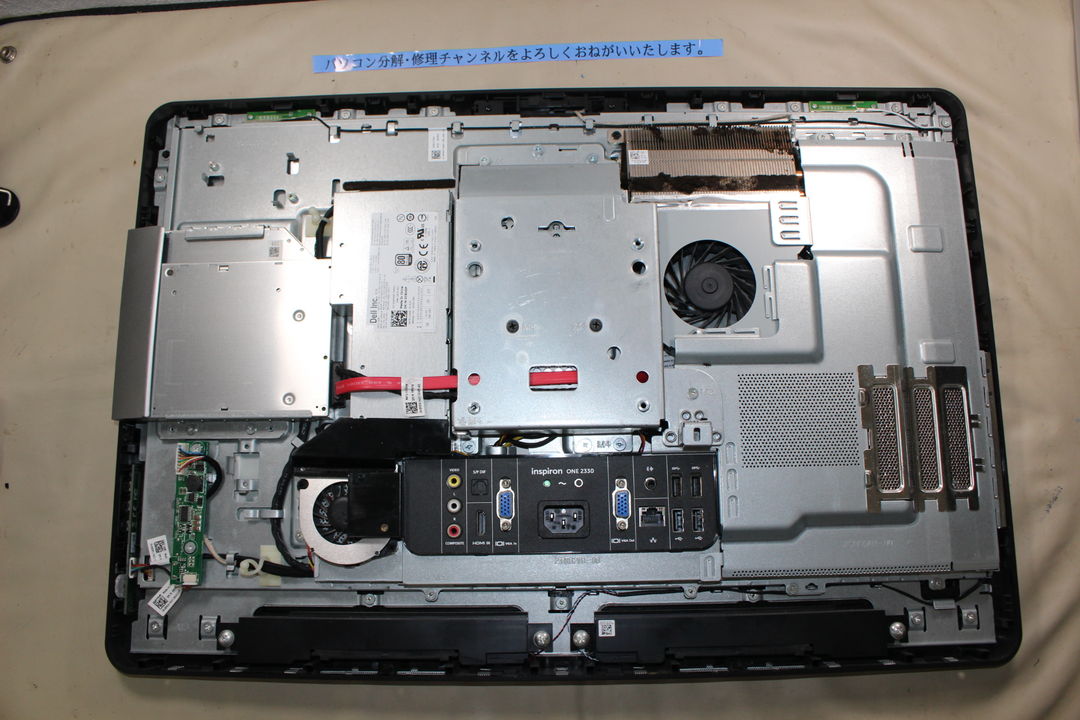

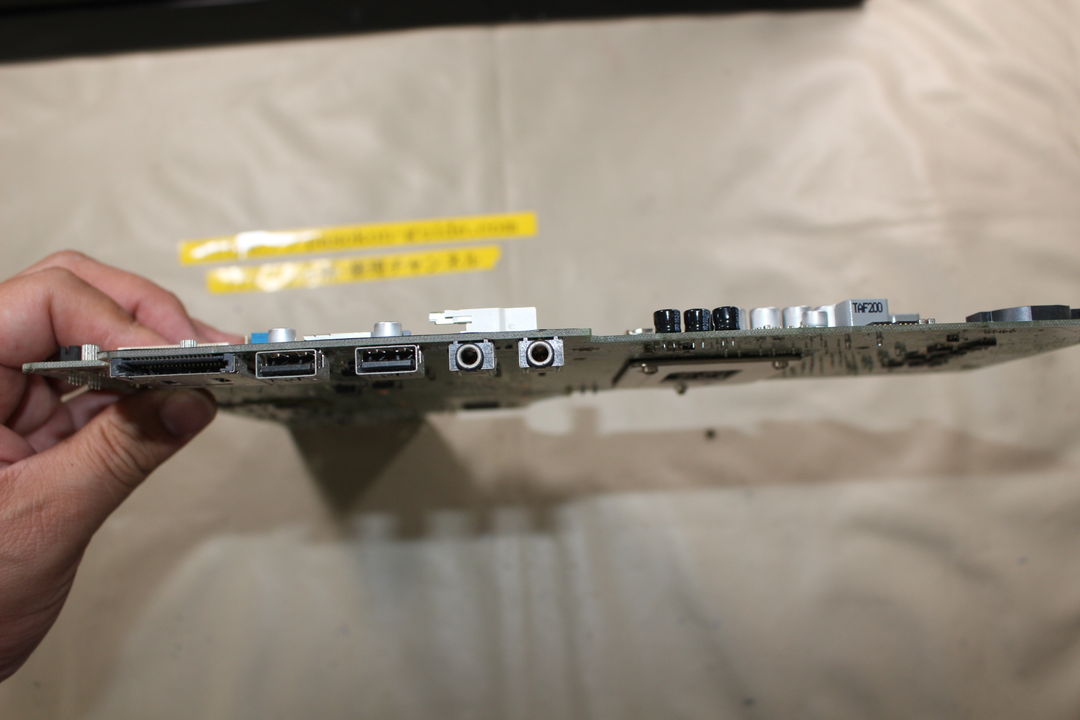

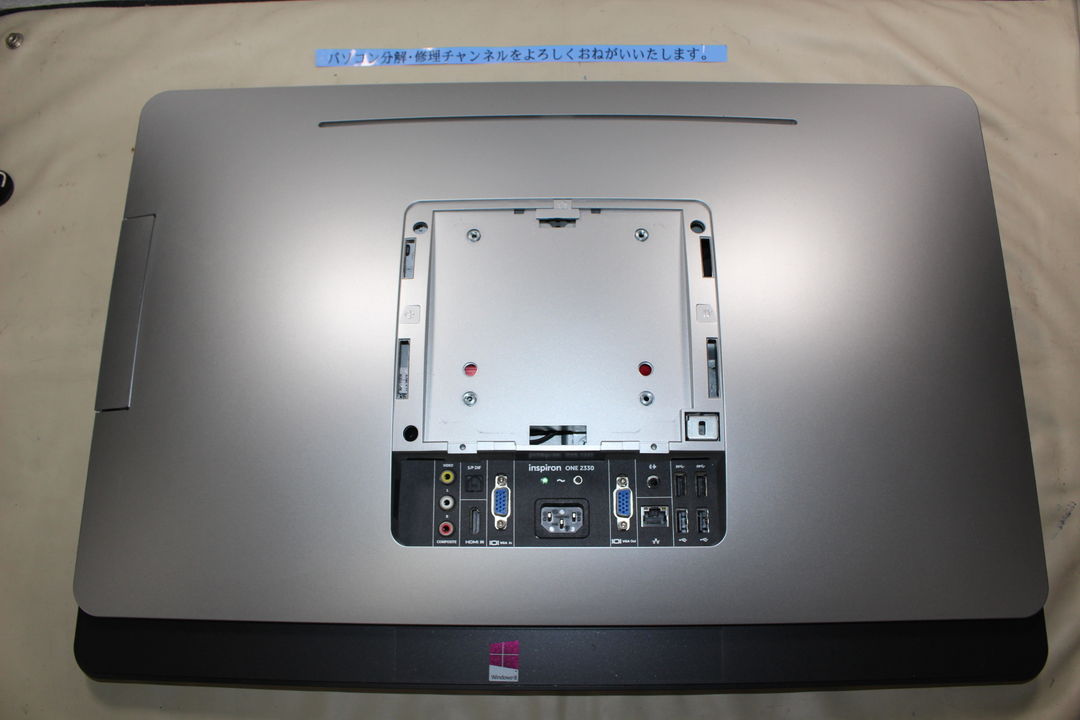

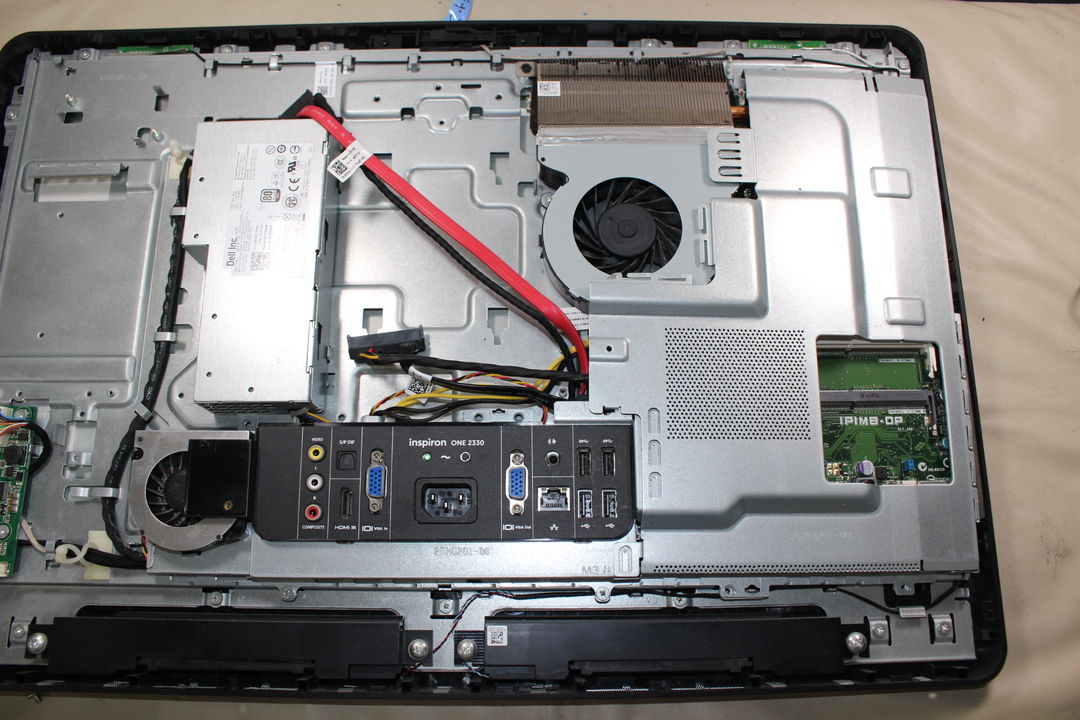

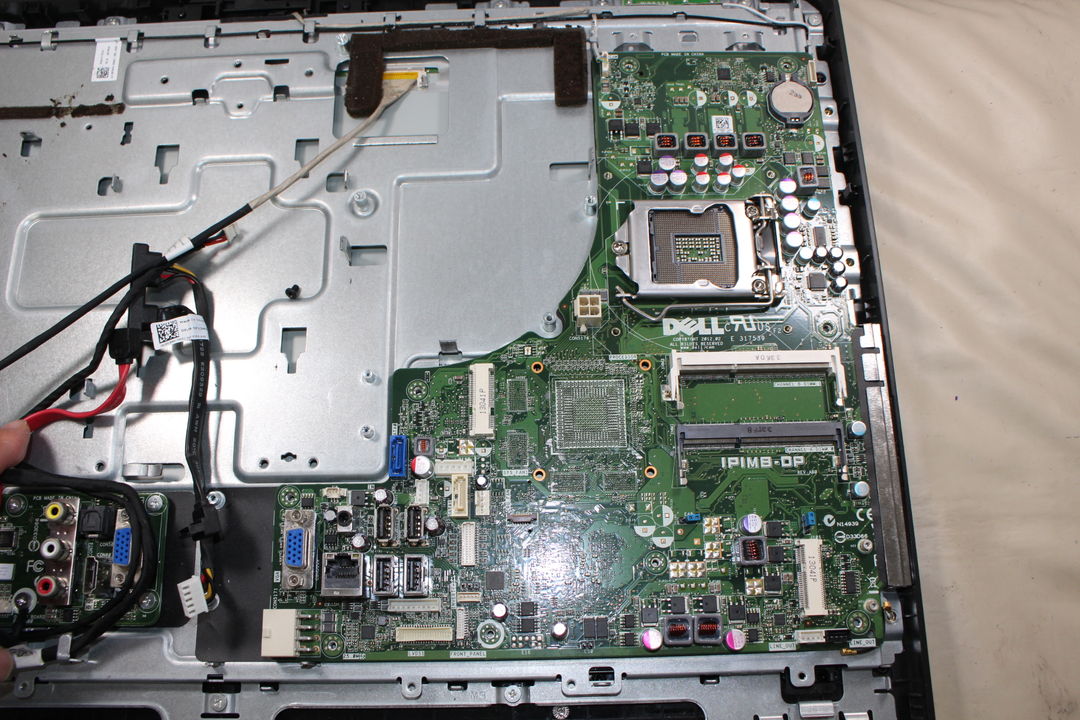

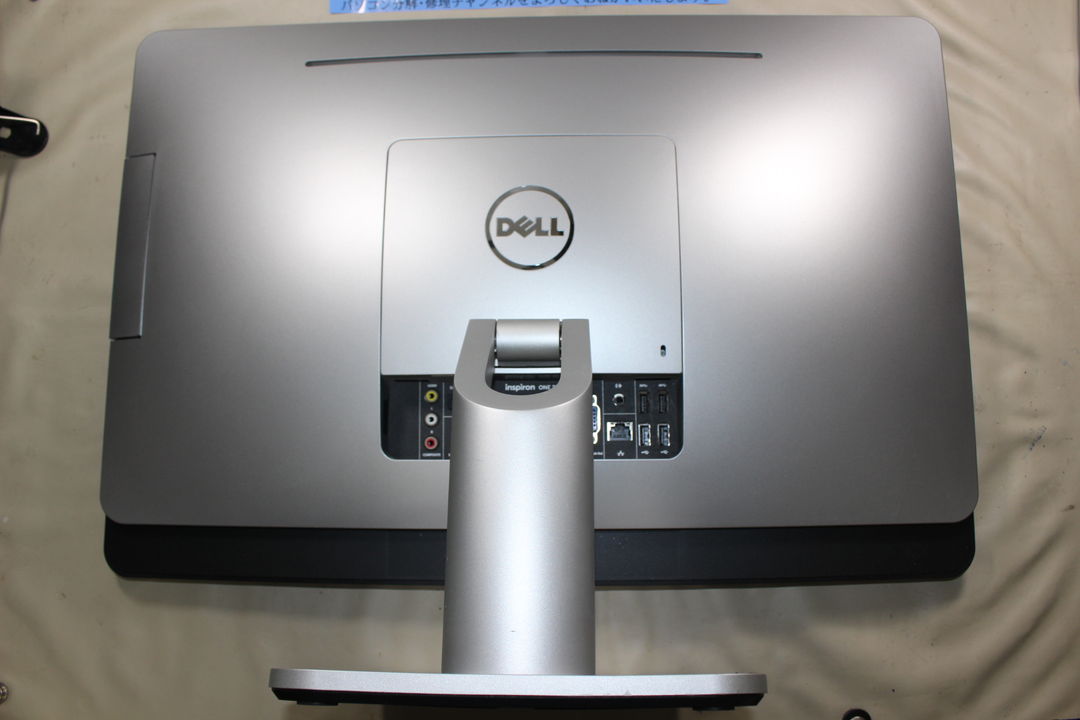

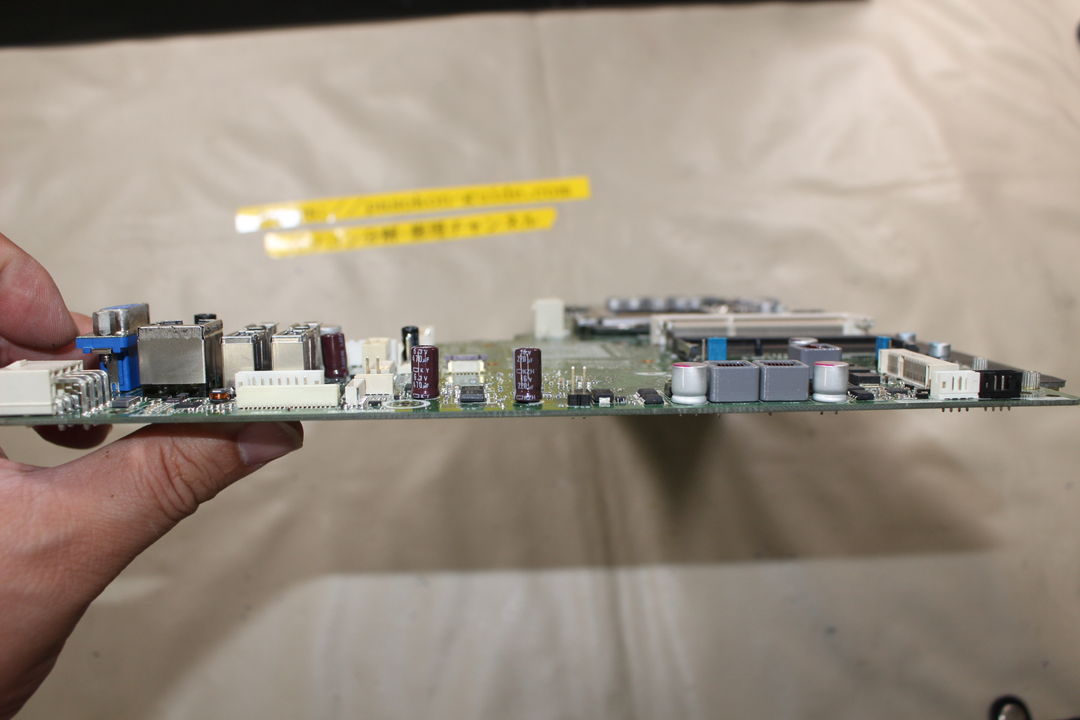

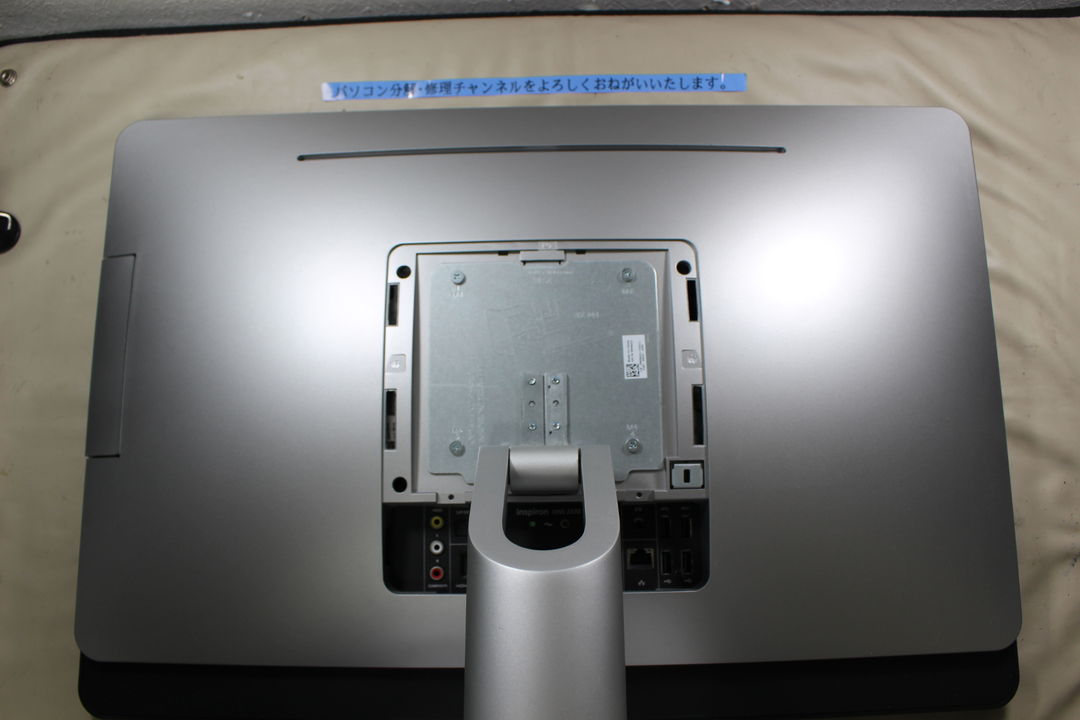

写真1DELLロゴがある一体型パソコン本体の背面。中央にスタンドが取り付けられ、周囲に背面カバーと各種端子が確認できます。マザーボード本体は外観からは確認できません。写真2DELL Inspiron ONE 2330の背面。中央にスタンドと接続端子、カバーで覆われた内部部品の取り付け部が確認できます。写真3DELL Inspiron ONE 2330の背面カバーを外した状態です。中央の取り外し用スペースと、下部に並ぶ映像・音声・USBなどの各種端子を確認できます。写真4DELL Inspiron ONE 2330の背面カバーを外した内部。中央に金属製のカバーや光学ドライブ、右側に冷却ファンと通気口、下部に各種映像・通信端子、左側に基板と配線が確認できます。写真5DELL Inspiron ONE 2330の背面カバーを外した状態で、中央下部に各種映像・音声・USB端子を備えた基板、中央付近に冷却ファン、左側に光学ドライブなどが確認できます。写真6DELL Inspiron One 2330の内部に搭載されたマザーボード。基板上に冷却ファンとヒートパイプ、メモリスロット、各種コネクターや配線が確認できます。写真7DELL Inspiron ONE 2330の背面カバーを外した状態で、筐体内部に固定されたマザーボードを確認できます。基板上にはCPUソケット、メモリスロット、各種コネクターや電子部品が配置されています。写真8DELL Inspiron ONE 2330の内部で、マザーボード周辺の金属製シールドや固定ネジ、配線、コネクターなどが確認できます。基板の大部分はシールドの下に収められています。写真9DELL Inspiron ONE 2330から取り外したマザーボードの全体写真です。CPUソケット、メモリスロット、各種コネクターや映像出力端子など、基板上の主要な搭載部品を確認できます。写真10DELL Inspiron ONE 2330から取り外したマザーボードの裏面です。緑色の基板上に各種チップや端子、中央右側に金属製の部品固定部が確認できます。写真11DELL Inspiron ONE 2330のマザーボードを側面から撮影した写真です。基板上に複数のコネクター、円筒形の部品、金属製の端子部などが並んでいる様子を確認できます。写真12DELL inspiron ONE 2330のマザーボード側面を写した写真です。基板の端に、複数の映像・音声関連端子やUSB端子、その他の接続端子が並んでいる様子を確認できます。写真13DELL Inspiron ONE 2330のマザーボードを側面から撮影した写真です。基板上に複数のコネクターやスロット、円筒形の部品などが並んでいる様子を確認できます。
部品を探すときの確認ポイント
DELL inspiron ONE 2330用のマザーボードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
