HP Pavilion 500-230jp（F7F39AA#ABJ） / 主要基板・プロセッサ
HP Pavilion 500-230jp（F7F39AA#ABJ）のマザーボード型番・仕様｜実機分解写真
HP Pavilion 500-230jp（F7F39AA#ABJ）から取り外したマザーボードについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。基板全体、基板型番、CPUソケット、メモリスロット、主要コネクターなどを実機写真で確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
HP Pavilion 500-230jp（F7F39AA#ABJ） |
| 製品の正式型番 |
HP Pavilion 500-230jp エントリーモデル |
| 部品名 |
マザーボード |
| 部品分類 |
主要基板・プロセッサ |
部品写真・各方向からの確認

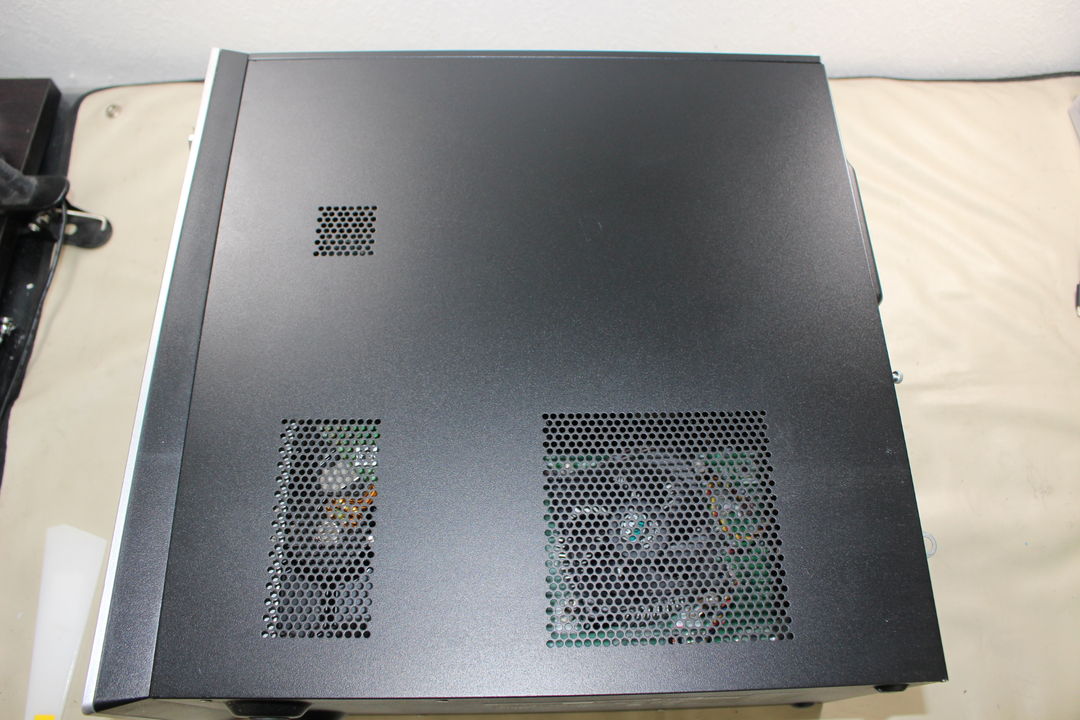

写真1HP Pavilion 500-230jpの本体上面カバーを撮影した写真です。黒いカバーに通気孔が複数設けられており、内部の冷却ファンや部品が一部見えます。

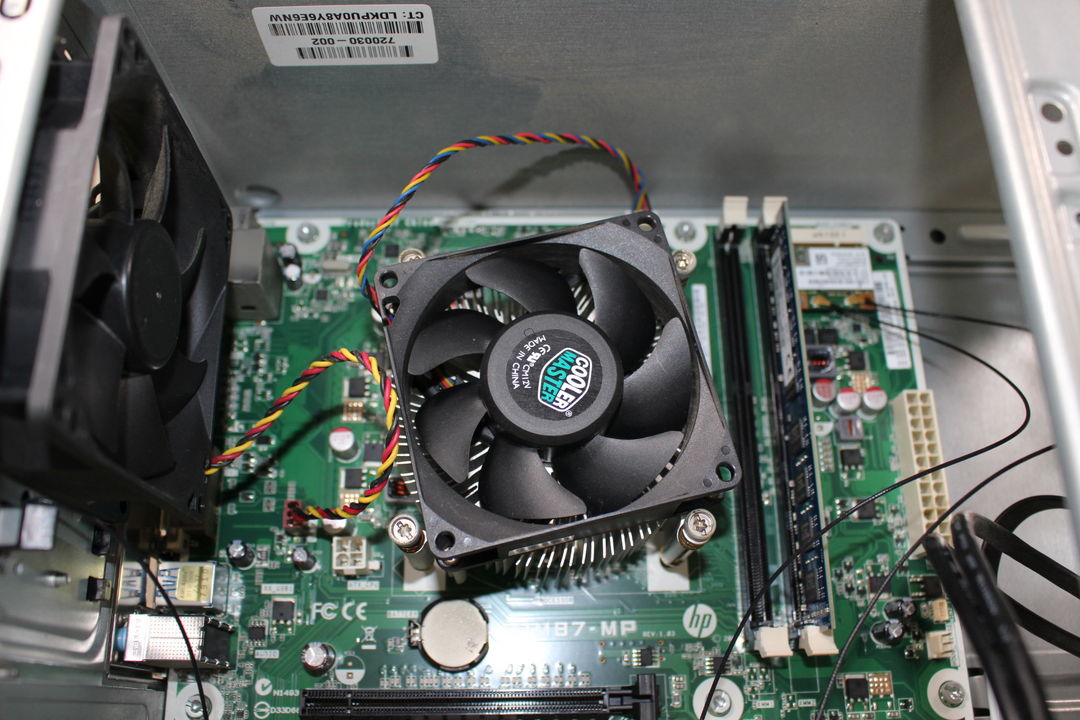

写真2HP Pavilion 500-230jpの内部に搭載されたマザーボードです。中央に冷却ファンとヒートシンク、右側にメモリスロットや拡張スロット、各種ケーブルの接続部が確認できます。
マザーボードを取り外すため取り付けられてる部品を一通り取り外します

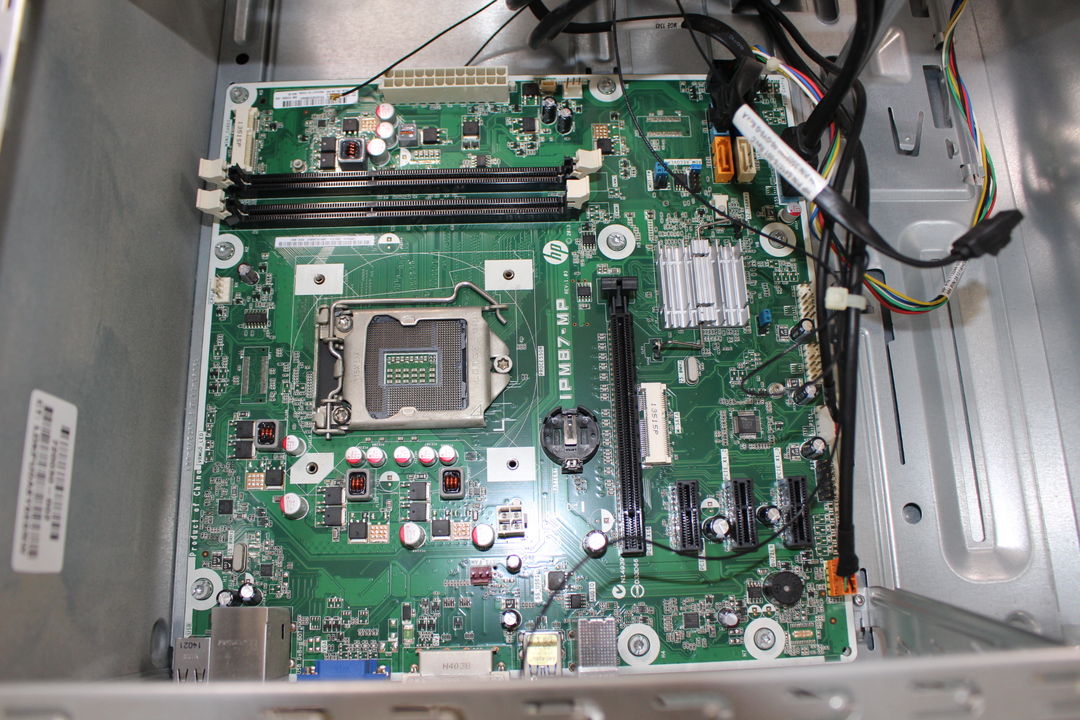

写真3HP Pavilion 500-230jpのケース内部に搭載されたマザーボードです。CPUソケット、メモリスロット、拡張スロット、各種コネクターや配線の配置を確認できます。
写真4HP Pavilion 500-230jpから取り外したマザーボードの全体写真です。中央にCPUソケット、右側にメモリスロット、下部に拡張スロットや各種コネクター、右下にストレージ接続用とみられる端子が確認できます。

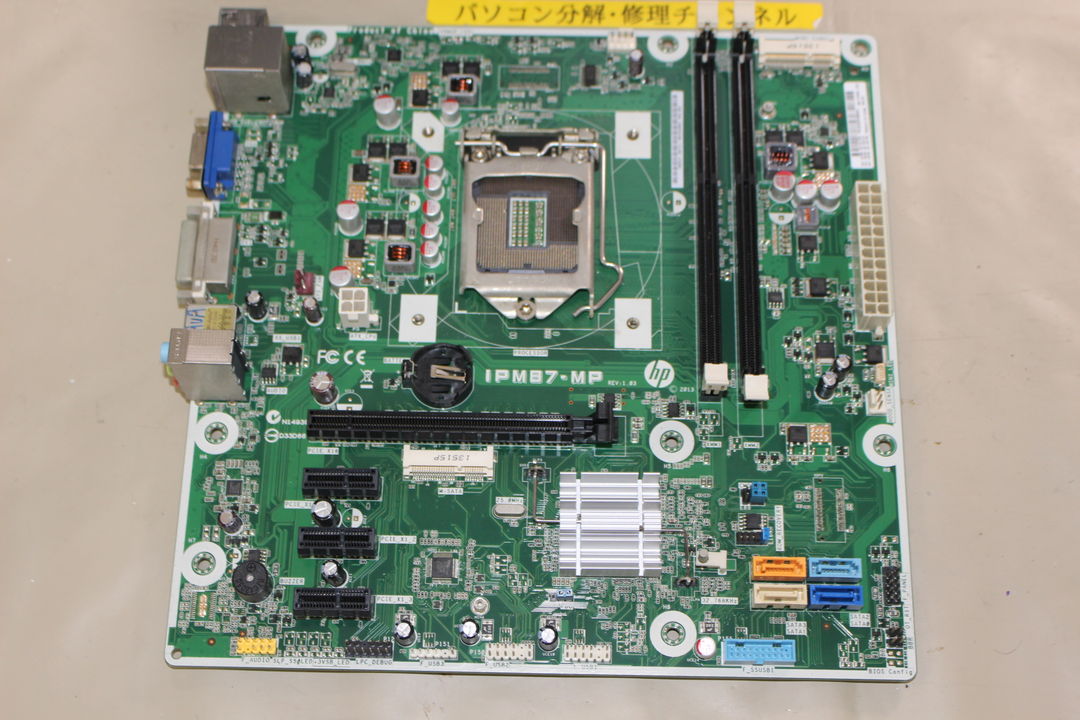

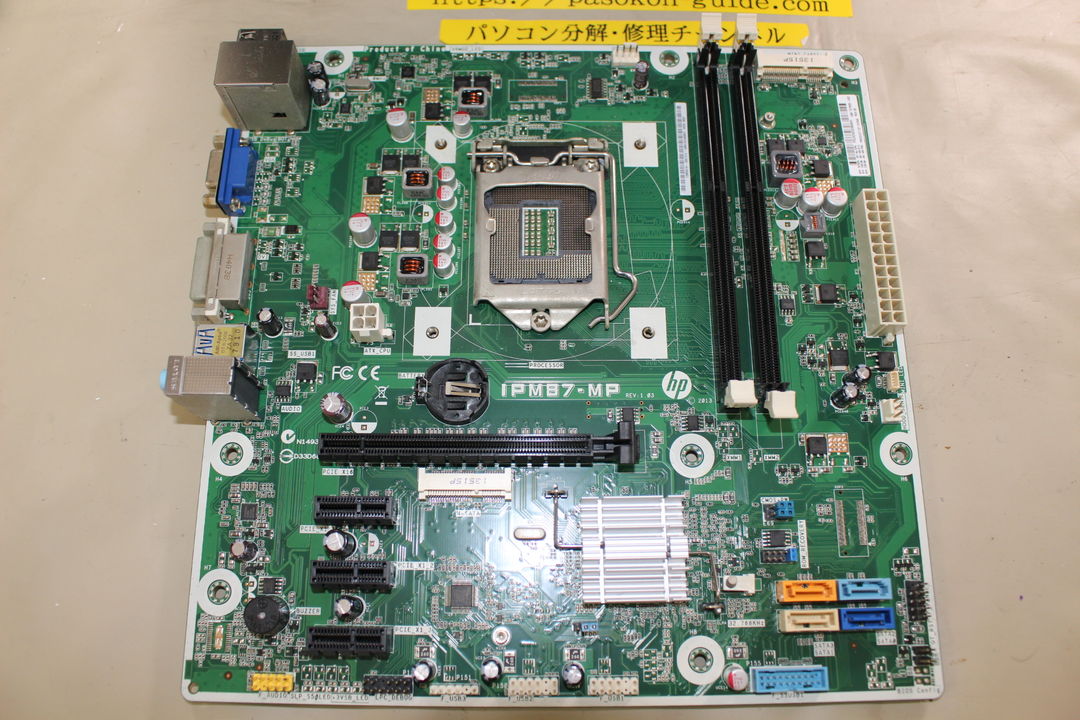

写真5HPロゴが確認できる緑色のマザーボードです。中央上部にCPUソケット、右側にメモリスロット、中央付近に拡張スロットとチップセット用ヒートシンク、周囲に各種コネクターや基板上の電子部品が配置されています。

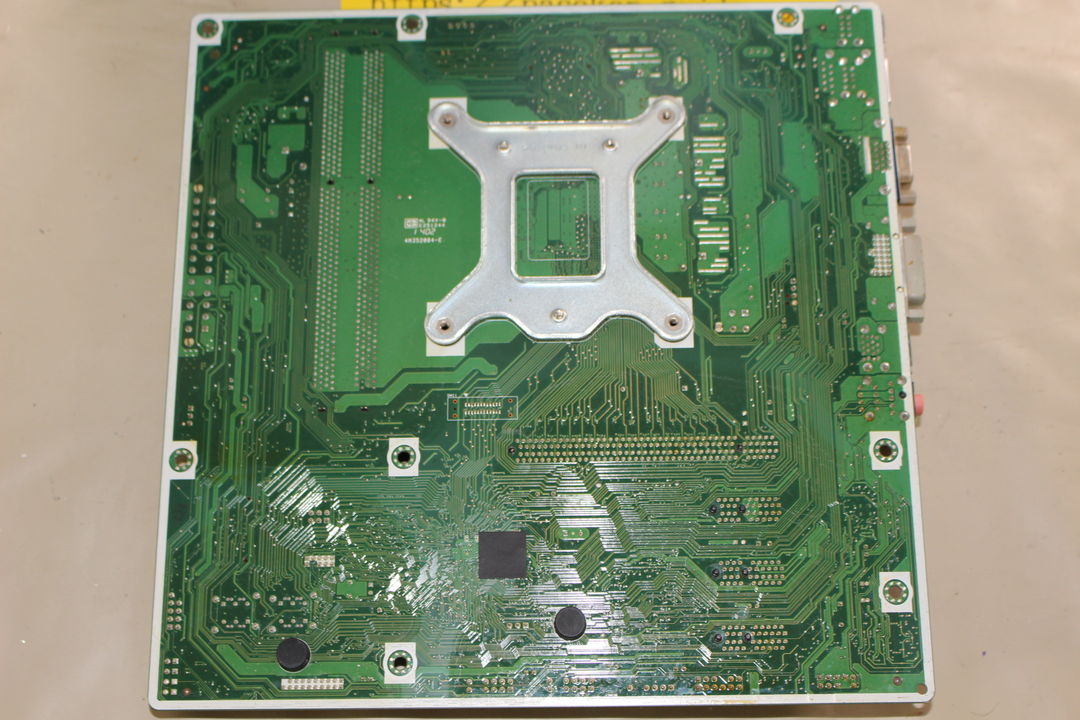

写真6HP Pavilion 500-230jpに搭載されているマザーボードの裏面です。基板上には多数の配線パターンや端子、中央付近には金属製の固定ブラケットが確認できます。

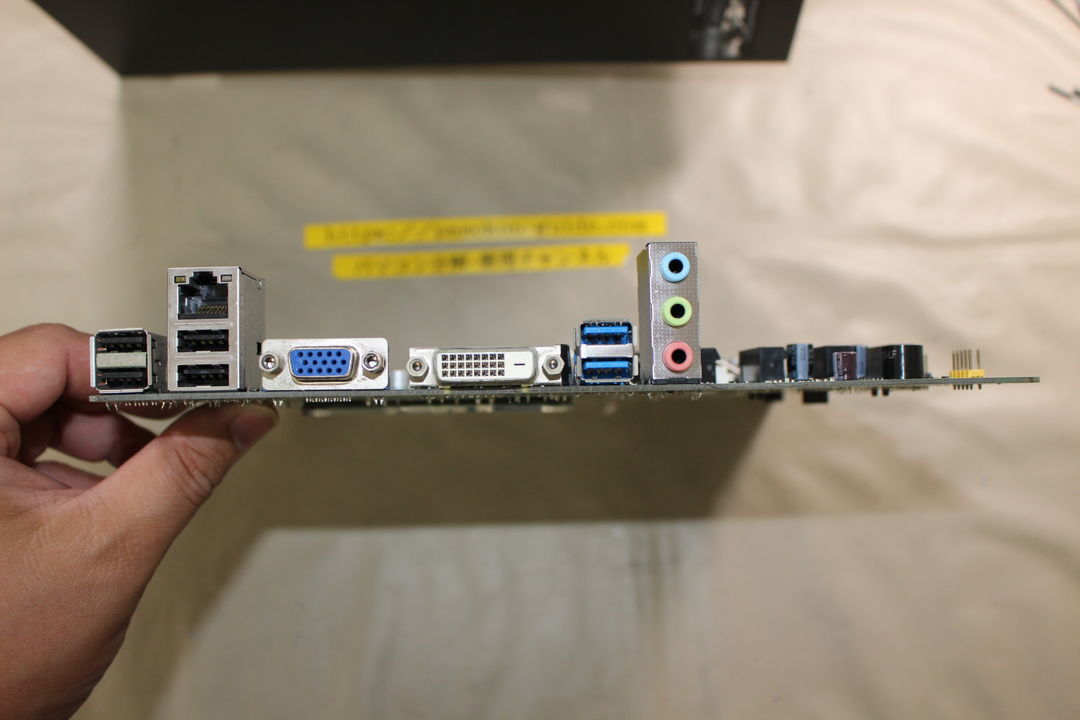

写真7マザーボードの背面側にある入出力端子を横から確認した写真です。USB端子、LAN端子、映像出力端子、音声端子などが基板の一辺に並び、端子の配置と基板の厚みを確認できます。

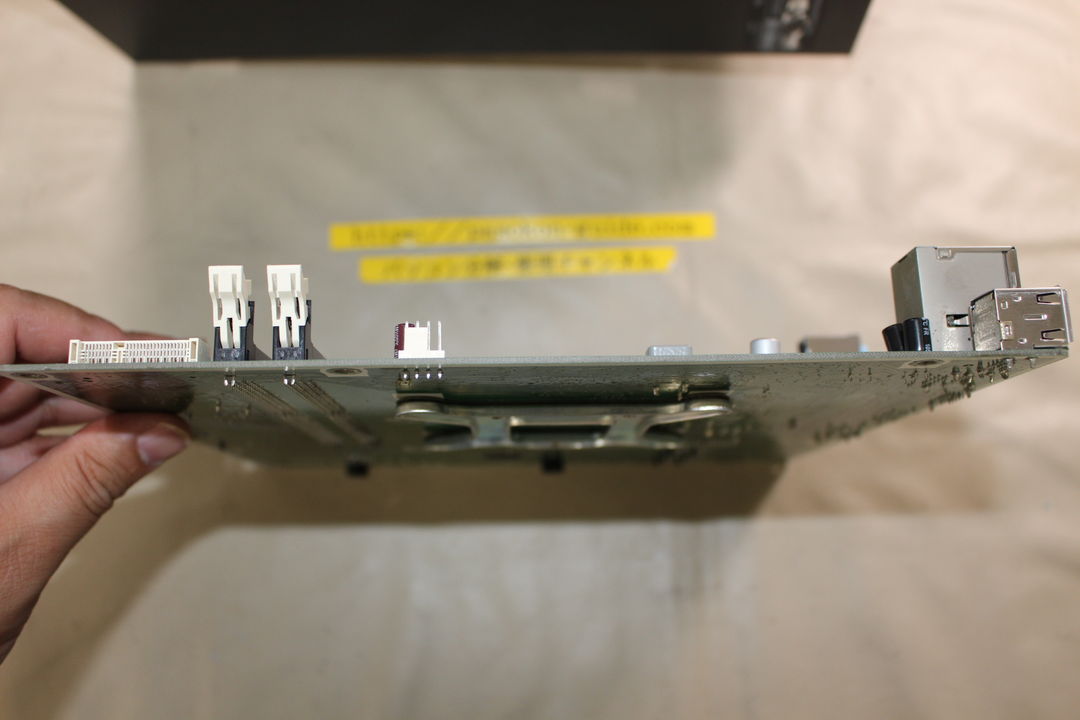

写真8マザーボードを側面から撮影した写真です。基板の厚みや端部、複数のコネクター、右側に配置された金属製の入出力端子部を確認できます。

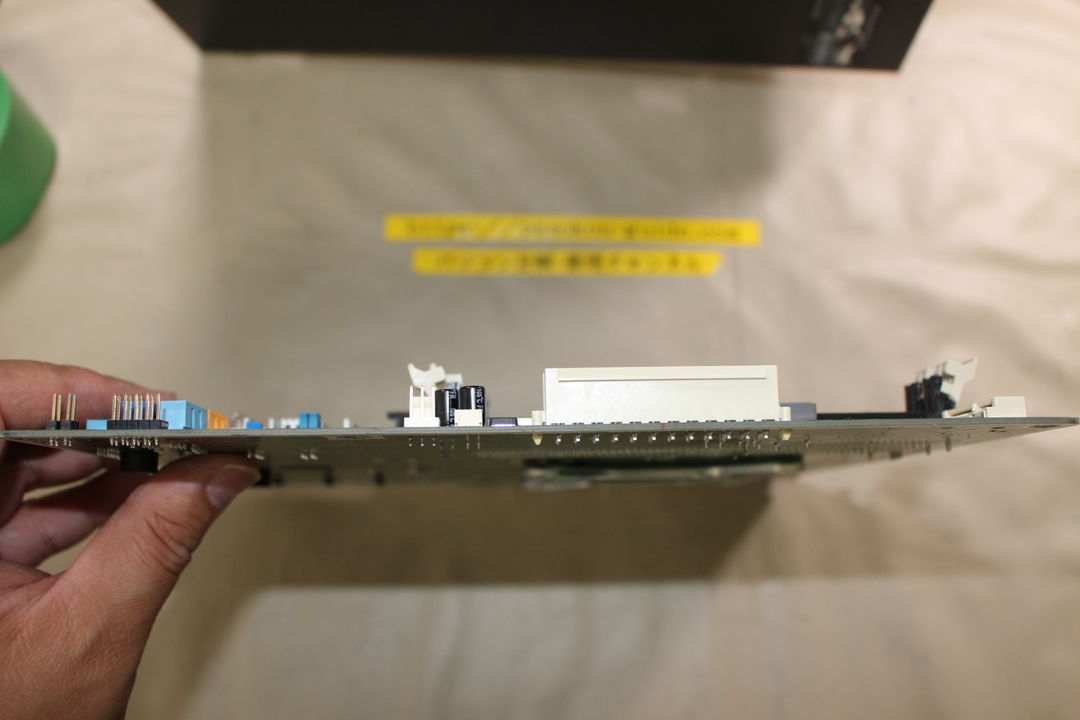

写真9マザーボードを側面から撮影した写真です。基板上に複数の端子やコネクター、中央付近に白いスロット状の部品が取り付けられている様子を確認できます。

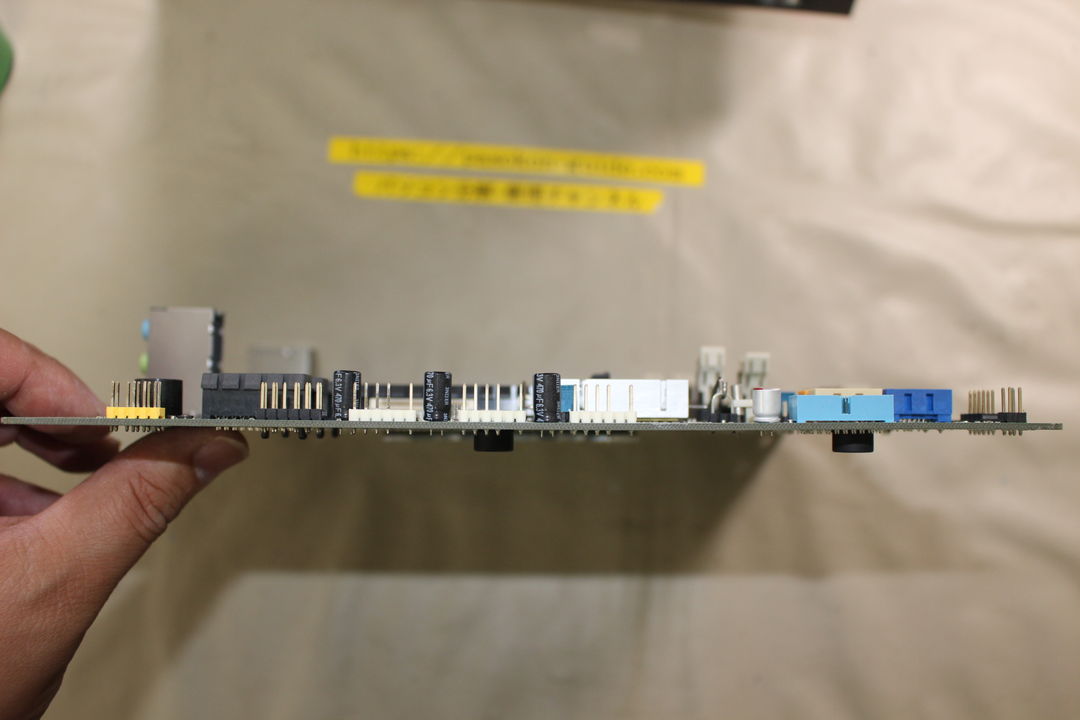

写真10HP Pavilion 500-230jpのマザーボードを側面から撮影した写真です。基板の厚みや、複数の拡張スロット、コネクター、端子類の配置を確認できます。

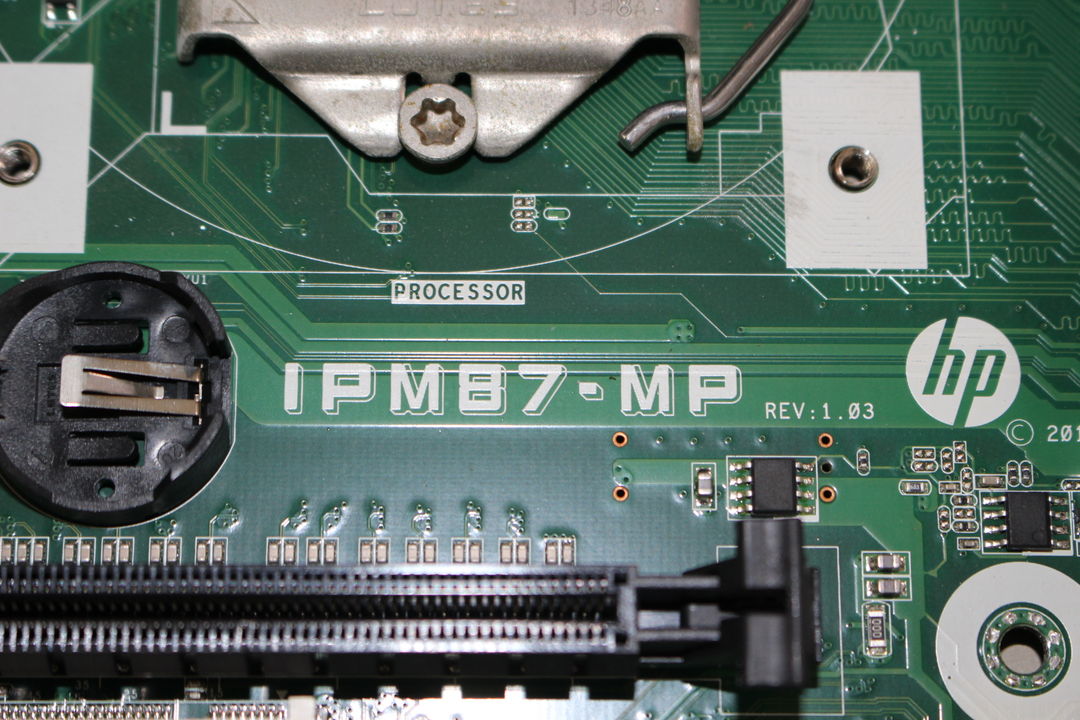

写真11マザーボード上に「IPM87-MP」「REV:1.03」と印字された部分を確認できます。HPロゴや「PROCESSOR」の表記、コネクター、ボタン電池ホルダーなどが写っています。

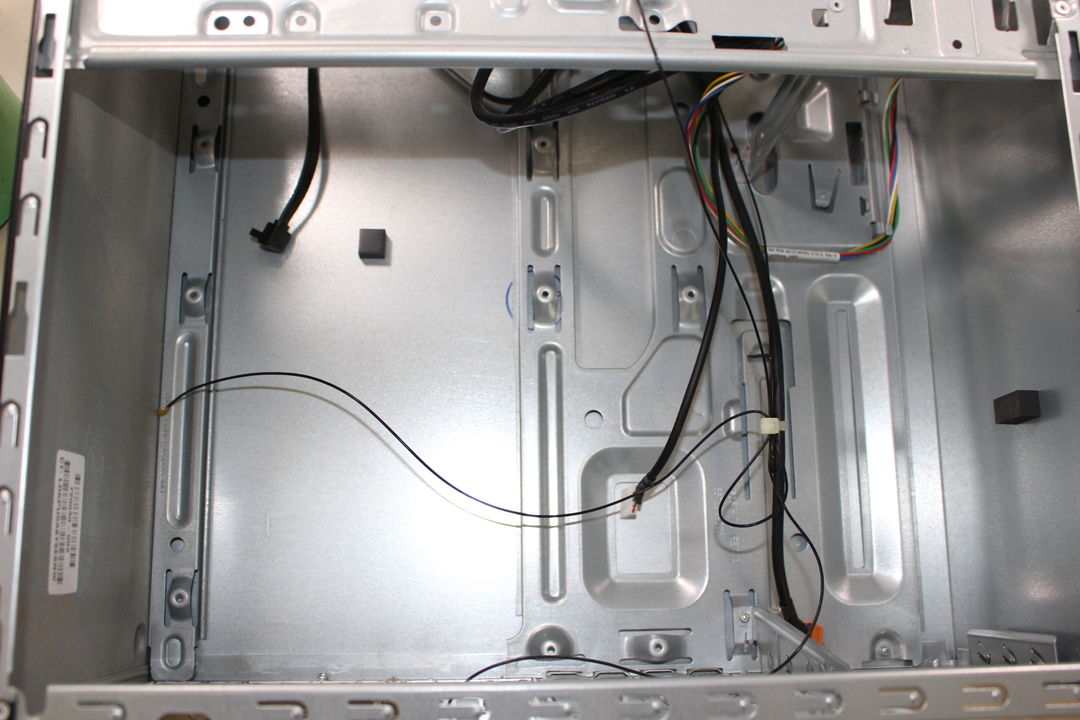

写真12ケース内部を上方から見た状態です。マザーボードは取り外され、金属製の筐体と、電源や前面部分につながる複数の配線が確認できます。
交換部品の検索
関連部品を探す
交換部品を探す際の検索例：IPM87-MP
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
HP Pavilion 500-230jp（F7F39AA#ABJ）用のマザーボードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
