MXA26810SDS / 主要基板・プロセッサ
MXA26810SDSのマザーボード型番・仕様｜実機分解写真
MXA26810SDSから取り外したマザーボードについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。基板全体、基板型番、CPUソケット、メモリスロット、主要コネクターなどを実機写真で確認します。
部品の基本情報
| 対象製品 |
MXA26810SDS |
| 製品の正式型番 |
MXA26810SDS |
| 部品名 |
マザーボード |
| 部品分類 |
主要基板・プロセッサ |
部品写真・各方向からの確認

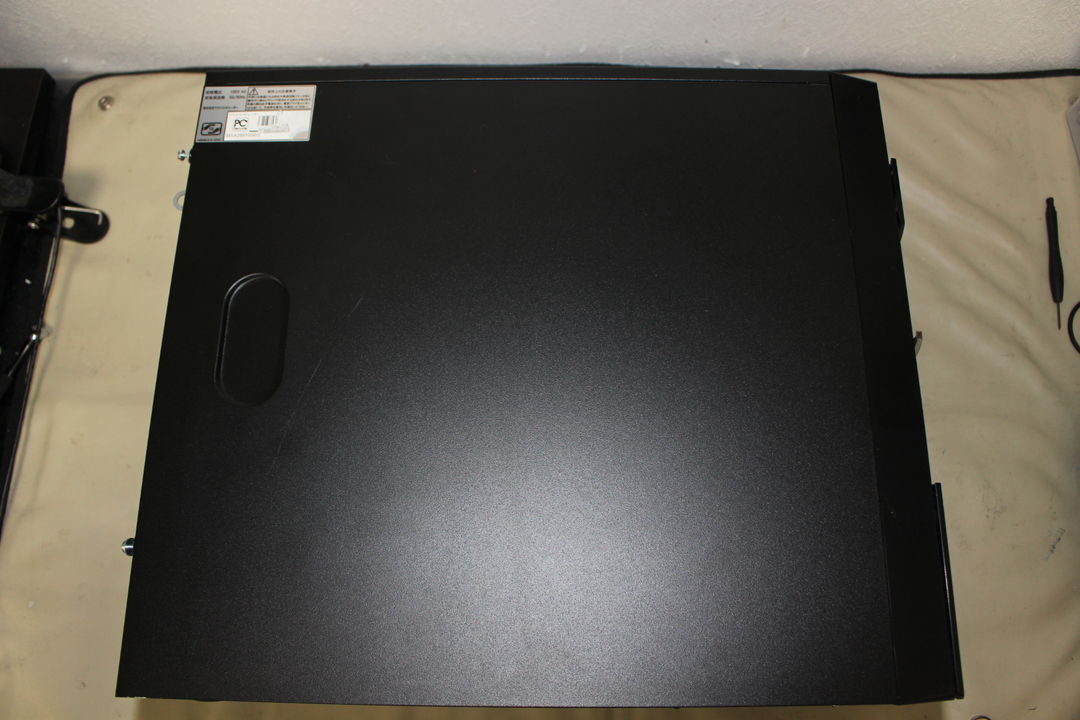

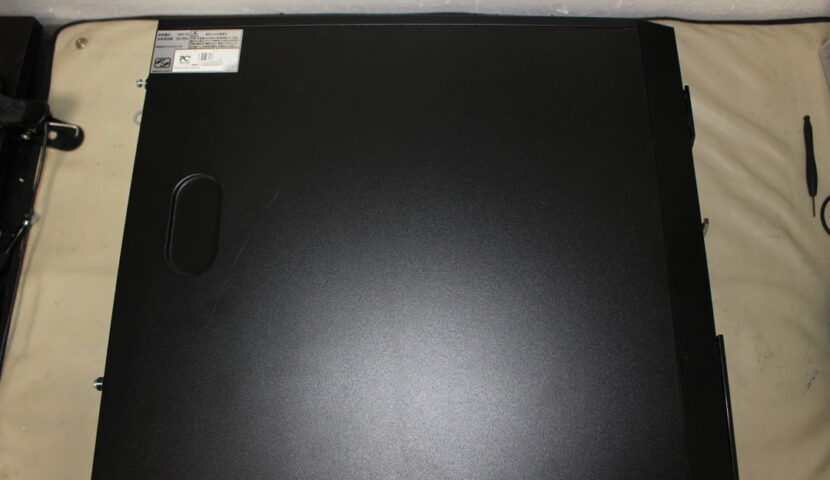

写真1MXA26810SDSのマザーボードを確認するため、本体の裏蓋を外す前の状態です。

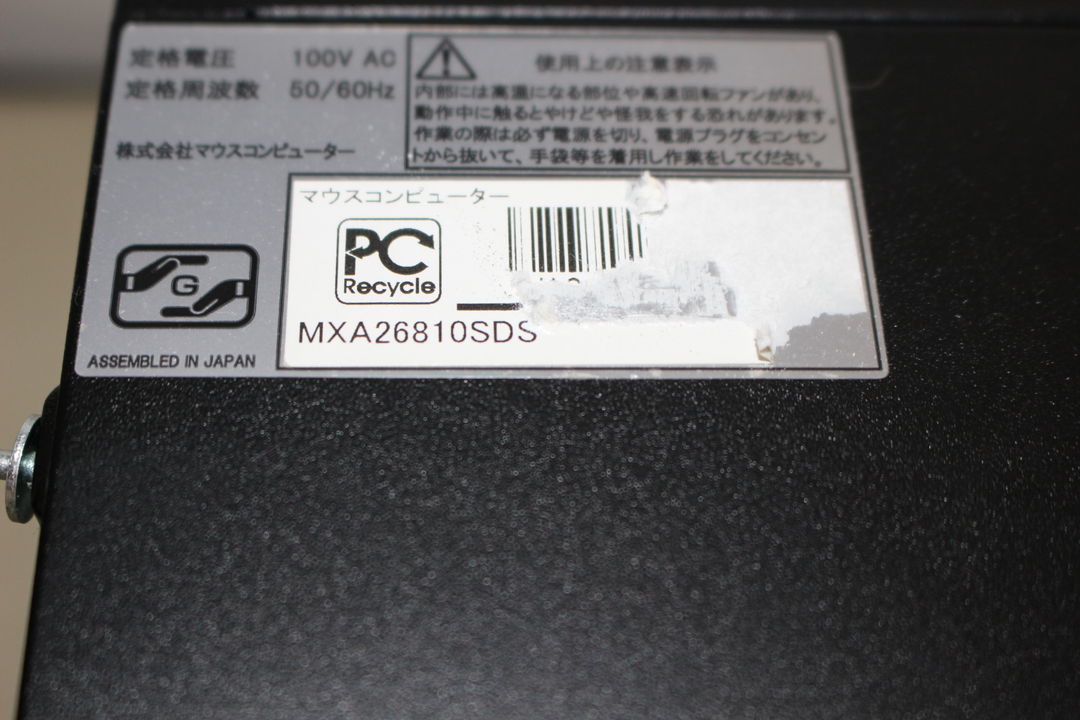

写真2MXA26810SDSのマザーボードを搭載した本体外観です。

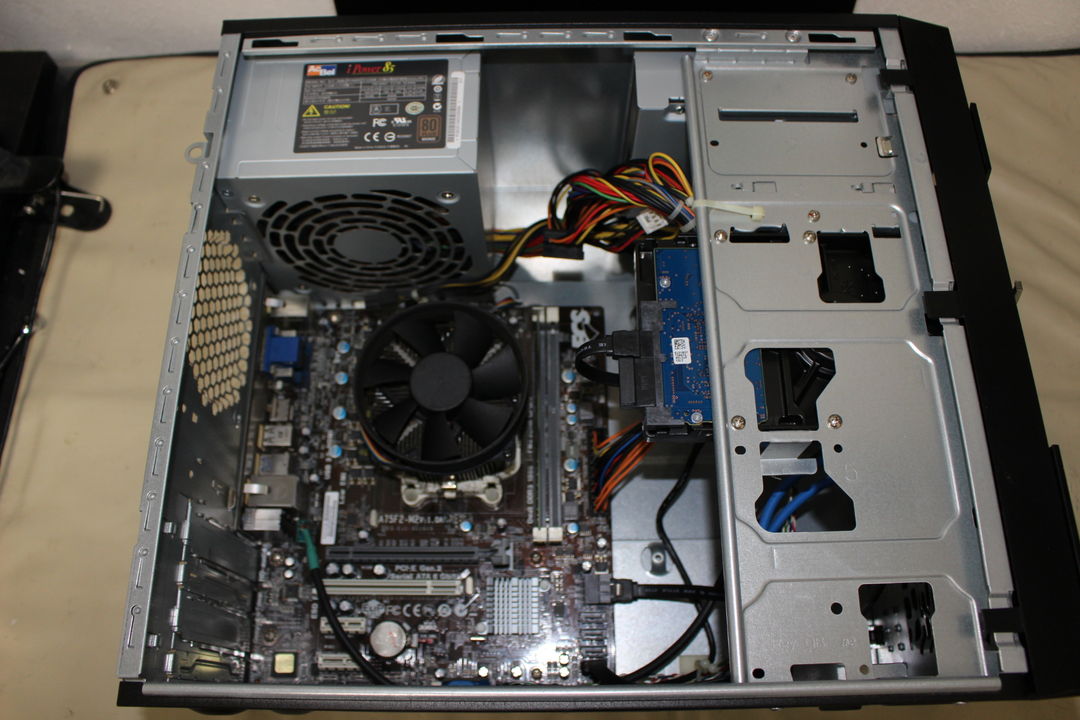

写真3筐体の側面カバーを外した状態で、内部に搭載されたマザーボードを確認できます。

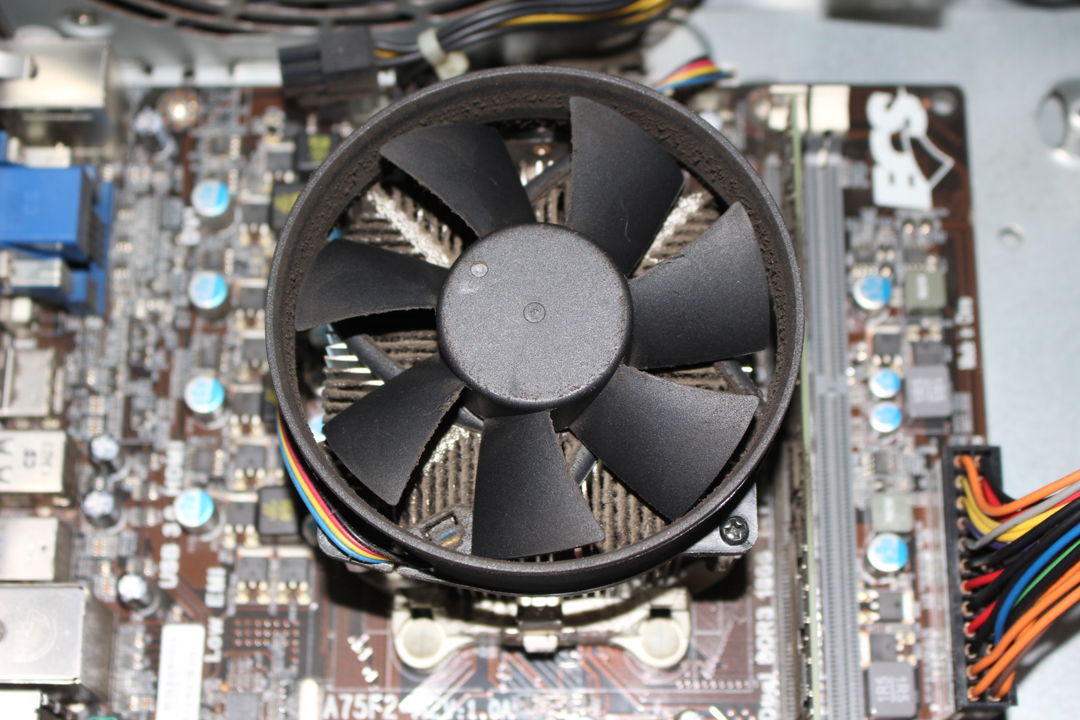

写真4MXA26810SDSのマザーボードに搭載されたCPUクーラーを確認できます。

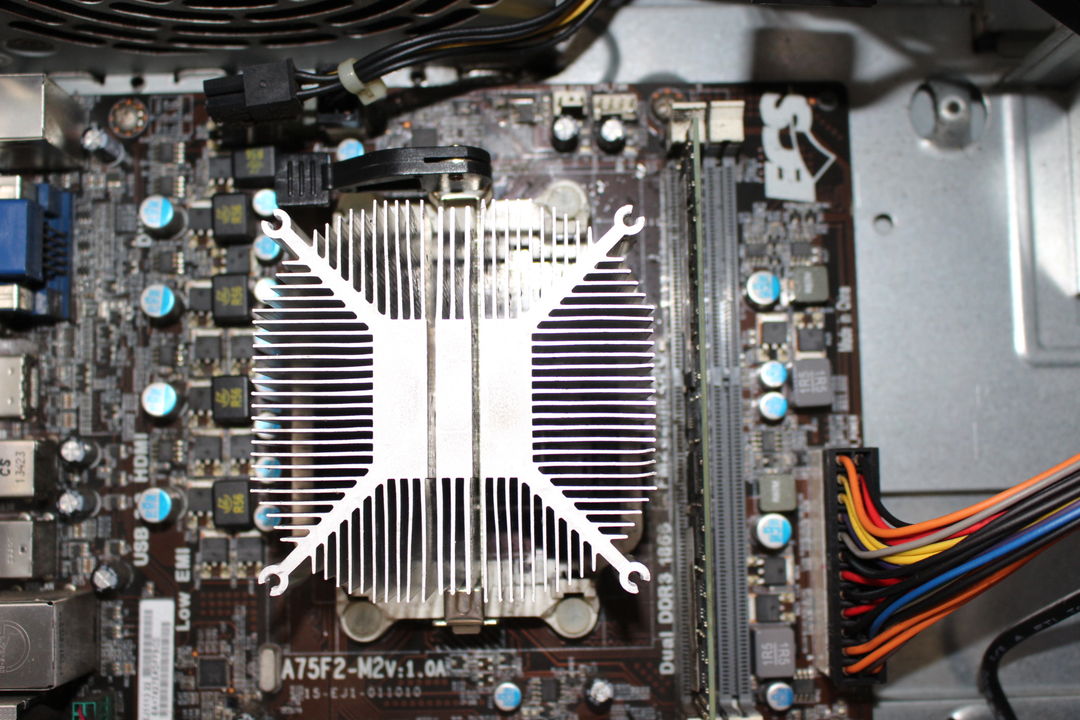

写真5MXA26810SDSのマザーボードを確認した状態です。中央に大型ヒートシンクが取り付けられています。

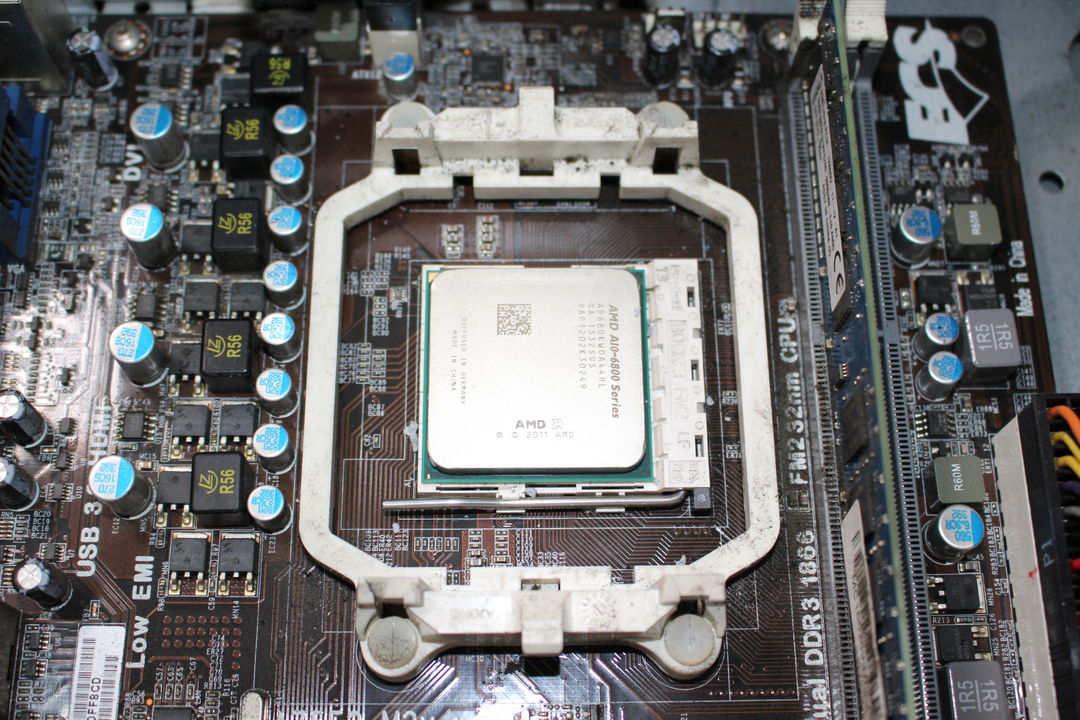

写真6MXA26810SDSのマザーボード上に搭載されたCPU周辺の状態です。

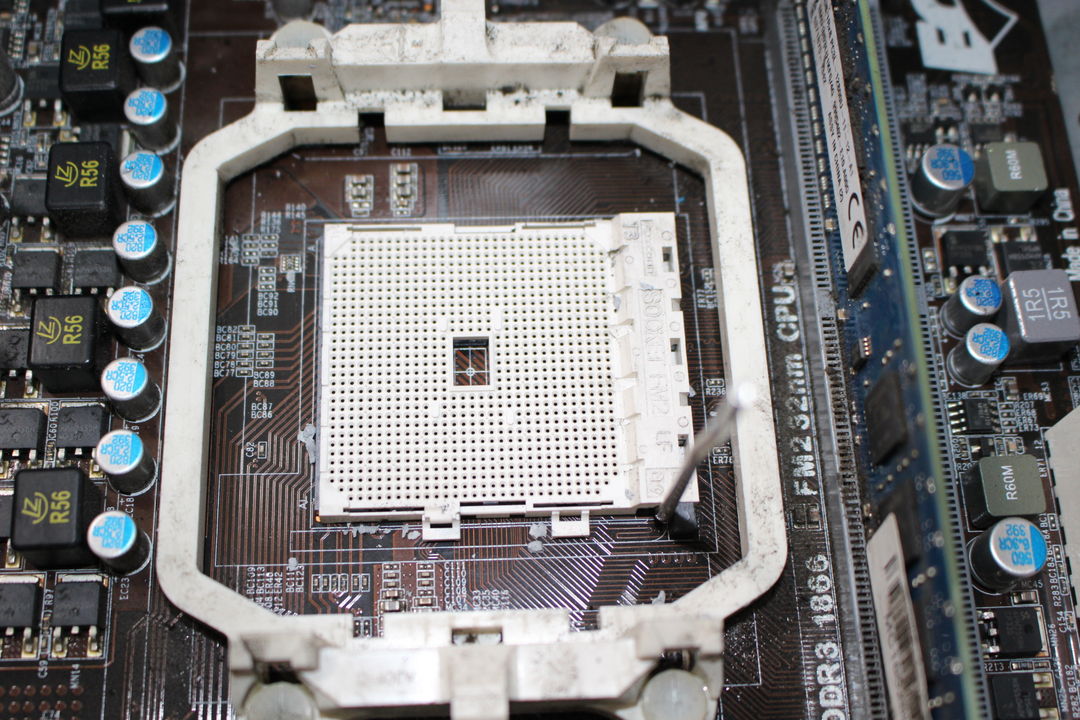

写真7マザーボード上のCPUソケット周辺。CPUを取り外した状態で、ソケットのピンと固定機構を確認できます。

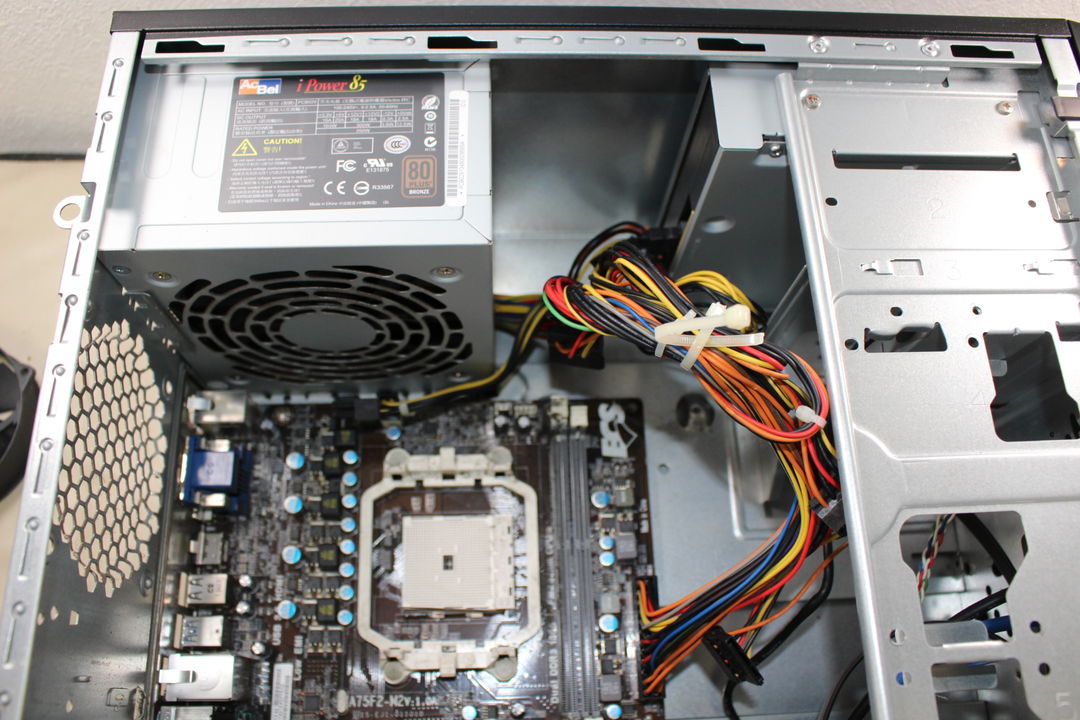

写真8MXA26810SDSのマザーボードを確認できる状態です。電源ユニットや各種ケーブルが接続された状態で、ケース内部に搭載されています。
写真9MXA26810SDSのマザーボードを筐体内に搭載した状態です。

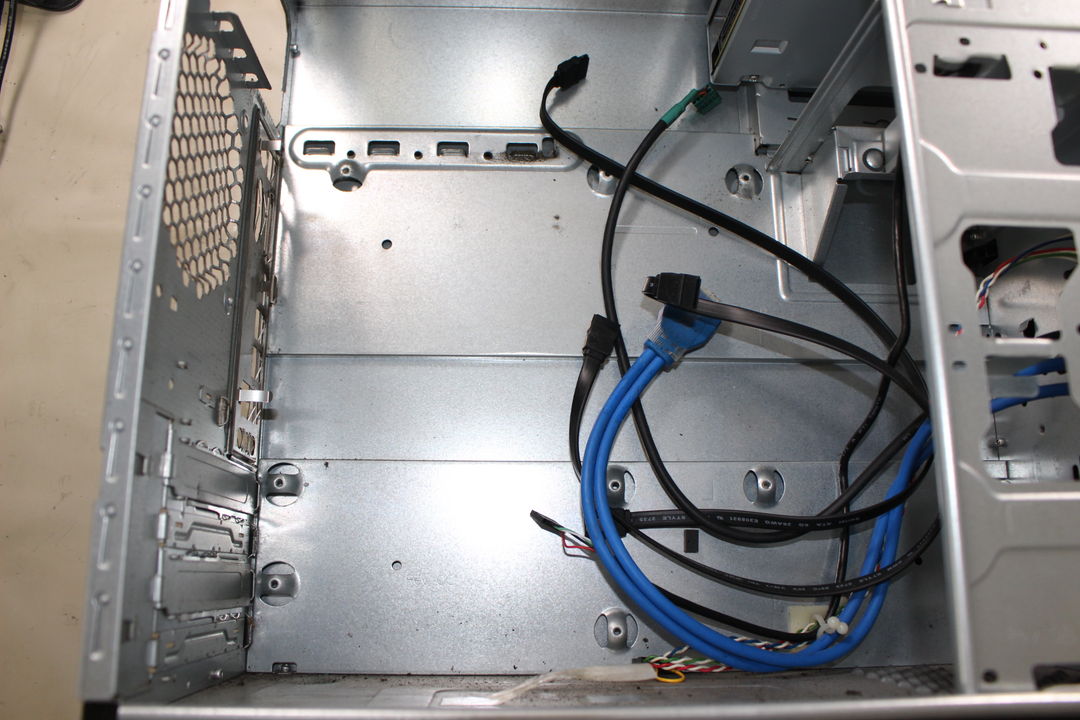

写真10マザーボードを取り外した後の本体内部。基板上に接続されていたケーブル類が残っています。

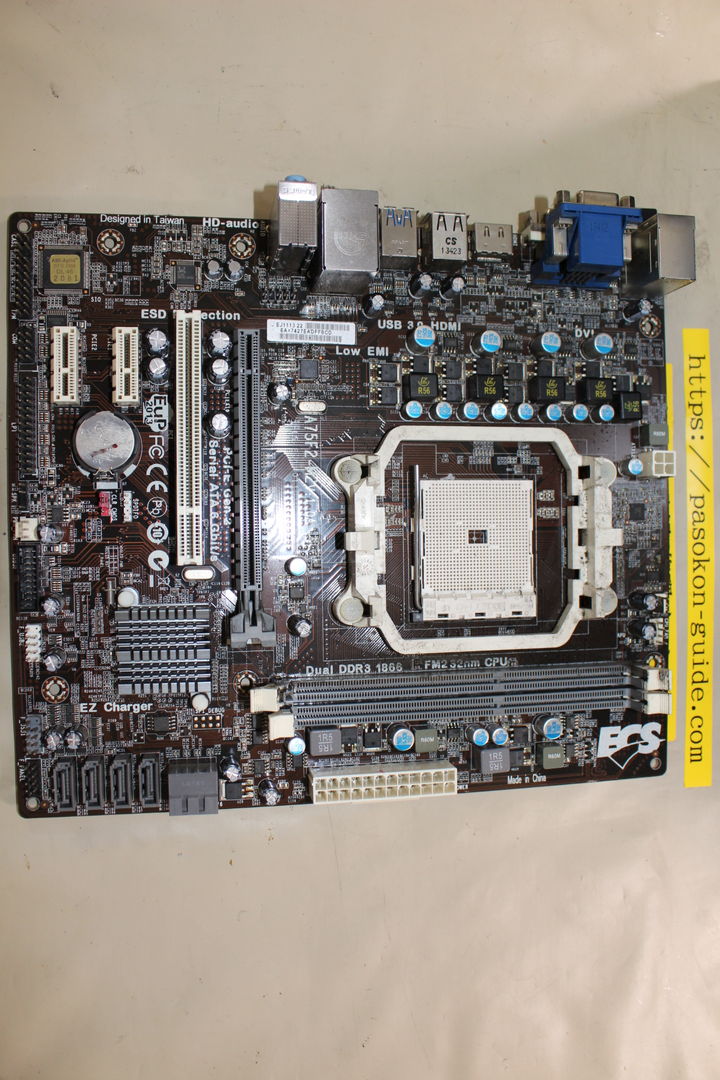

写真11MXA26810SDSのマザーボード全体。CPUソケットやメモリスロット、各種拡張スロットを確認できます。

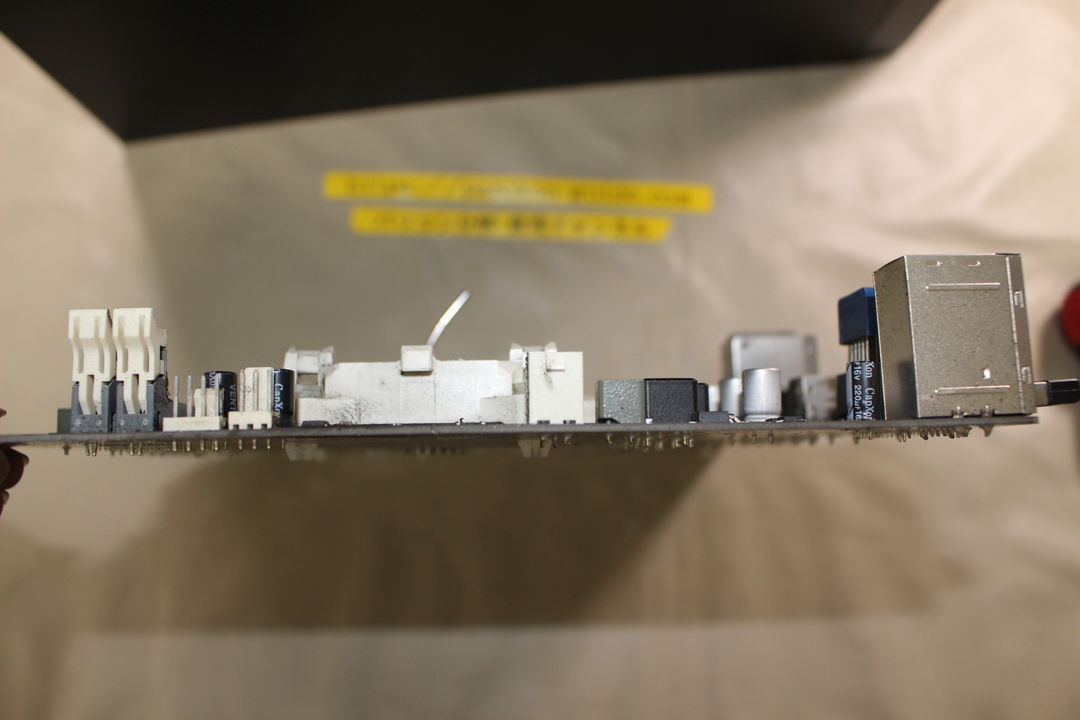

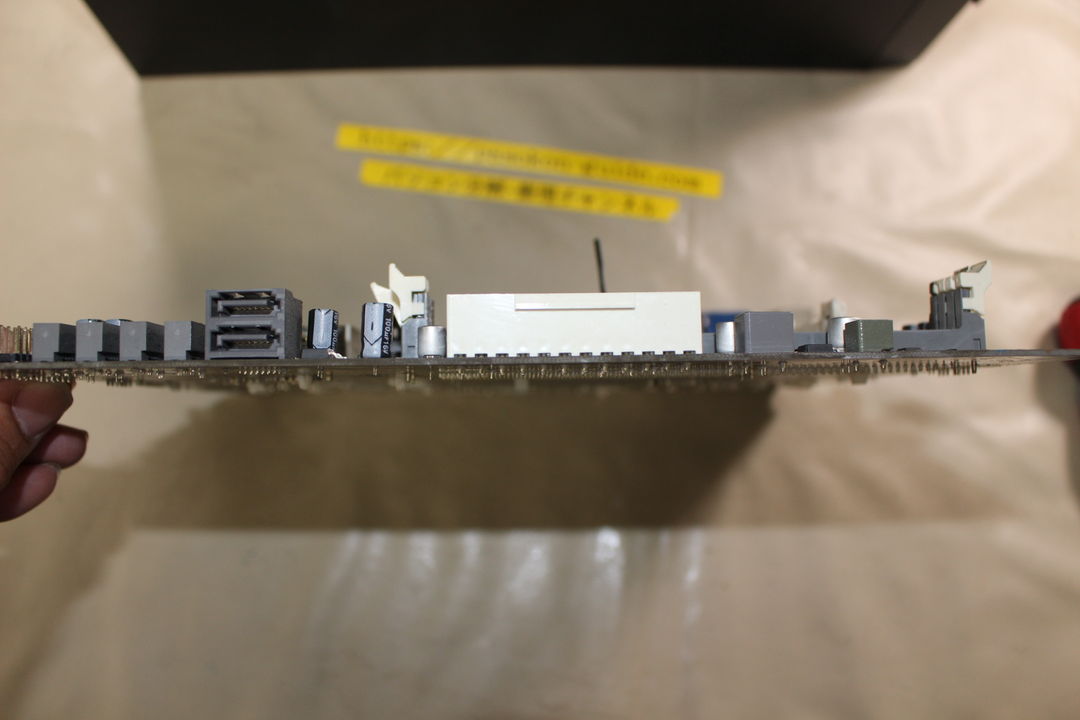

写真12MXA26810SDSのマザーボード側面。各種端子やコネクターの配置を確認できます。

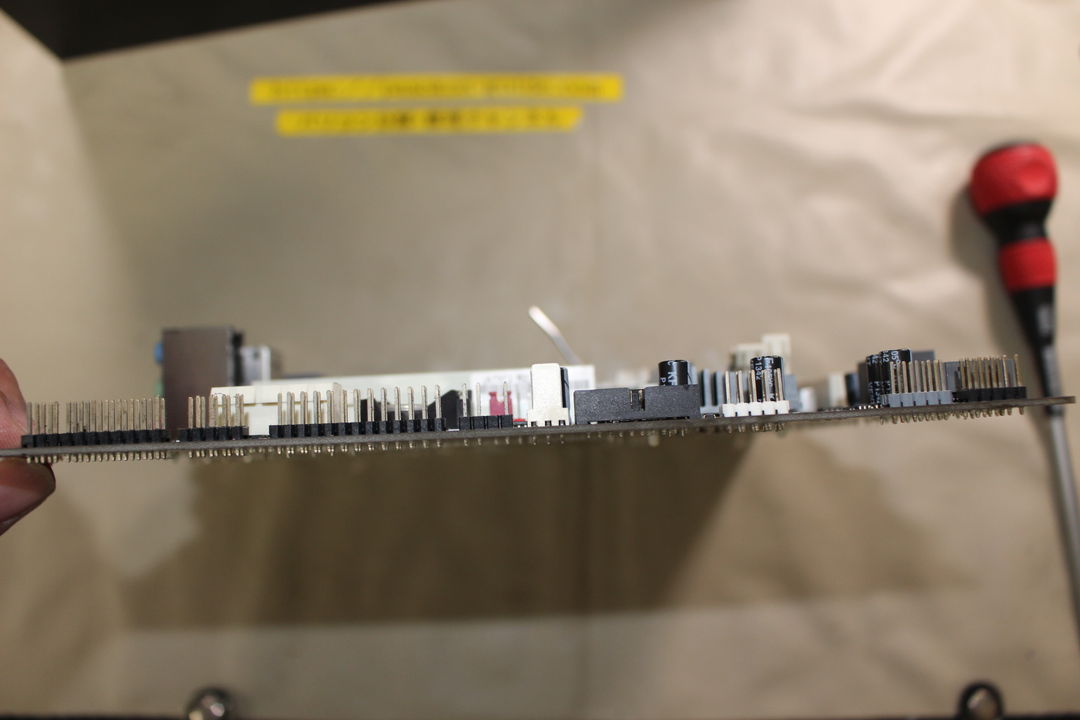

写真13MXA26810SDSのマザーボードを側面から確認した状態です。各種コネクターや端子の配置を確認できます。

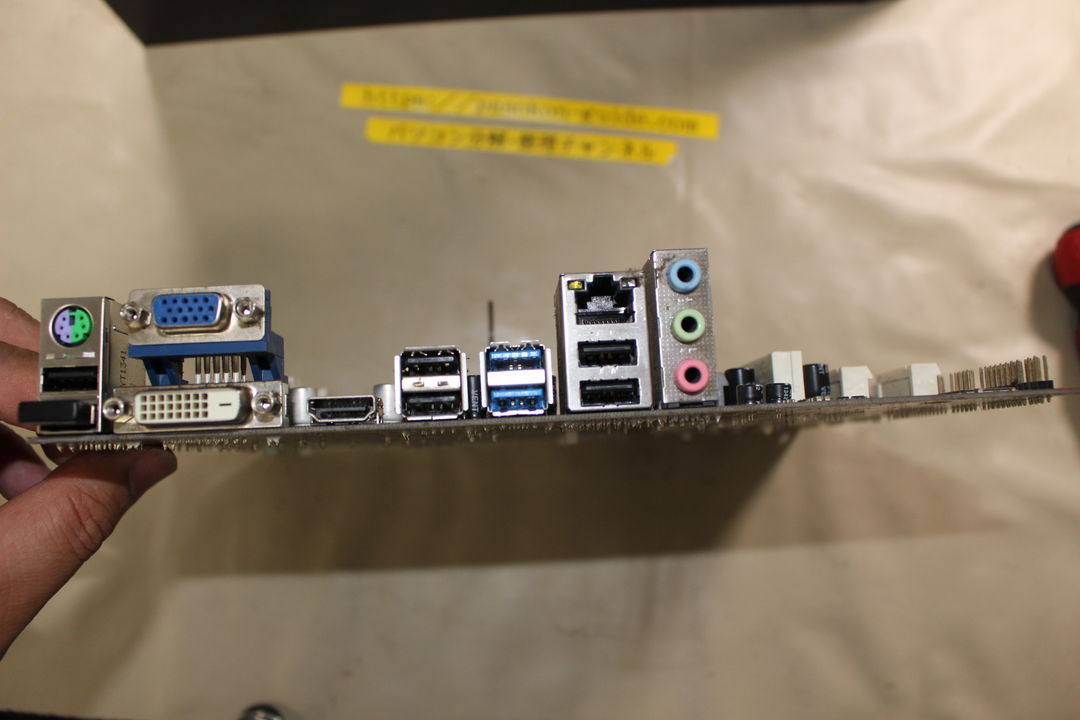

写真14MXA26810SDSのマザーボード背面に搭載された各種端子を確認します。
写真15MXA26810SDSのマザーボードを側面から確認した状態です。基板上に配置された各種コネクターや部品の高さと位置関係を確認できます。
