HP Pavilion 500-230jp（F7F39AA#ABJ） / ストレージ・ドライブ
HP Pavilion 500-230jp（F7F39AA#ABJ）の光学ドライブ型番・仕様｜実機分解写真
HP Pavilion 500-230jp（F7F39AA#ABJ）から取り外した光学ドライブについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。DVD・Blu-rayなどの光学ドライブの型番、厚さ、接続端子を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンを分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 対象製品 |
HP Pavilion 500-230jp（F7F39AA#ABJ） |
| 製品の正式型番 |
HP Pavilion 500-230jp エントリーモデル |
| 部品名 |
光学ドライブ |
| 部品分類 |
ストレージ・ドライブ |
部品写真・各方向からの確認

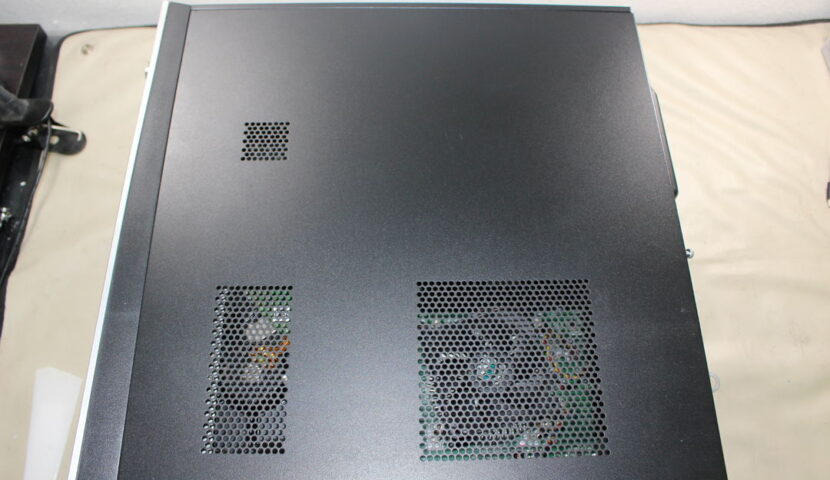

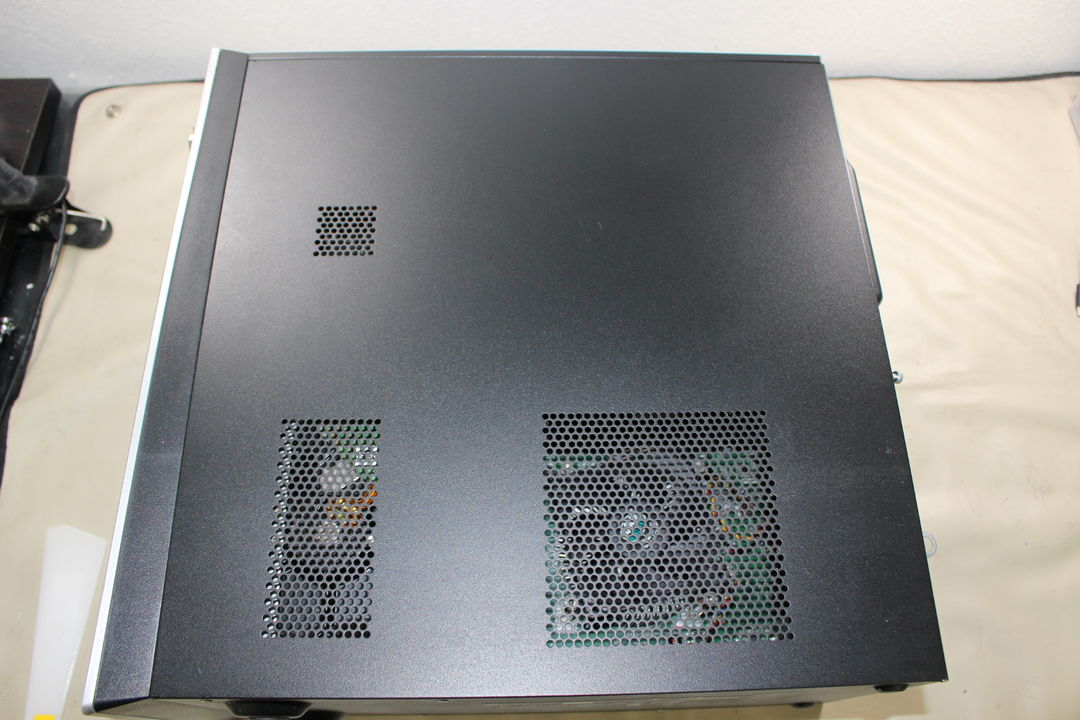

写真1光学ドライブを含む本体上面の外装を撮影した写真です。黒色のカバーには、内部の通気用とみられる小さなメッシュ状の開口部が複数配置されています。
写真2筐体内部から見た光学ドライブ周辺の様子です。金属製のドライブ上面と固定用のねじ穴、側面の取り付け部が確認できます。背後には内部配線や筐体フレームの一部も写っています。

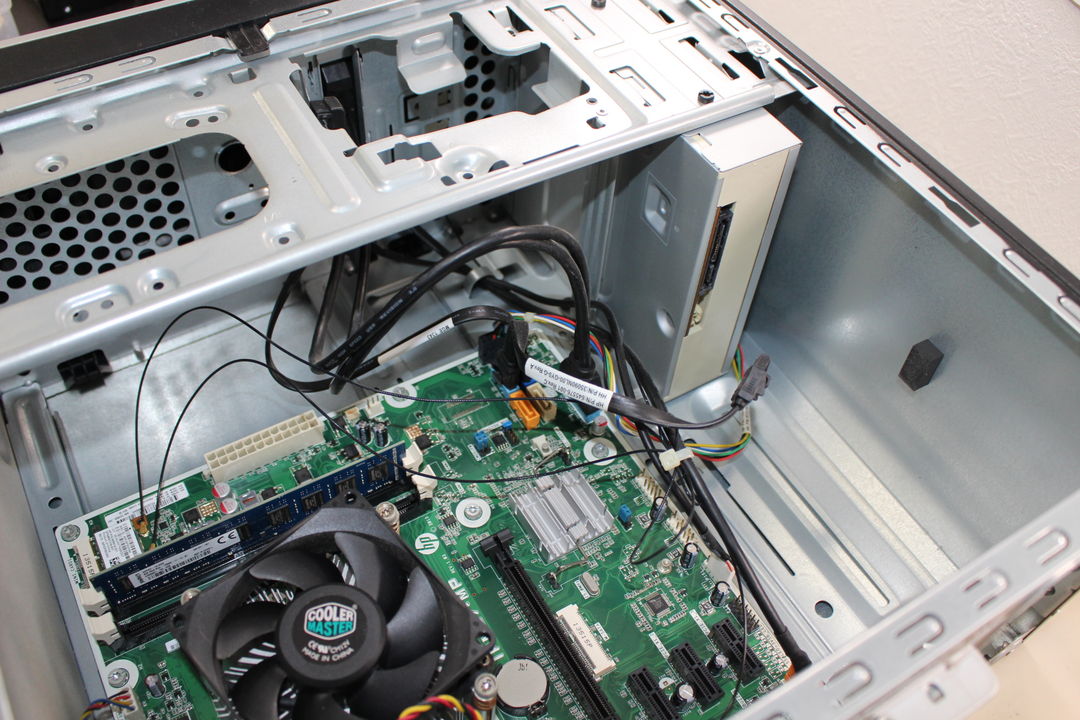

写真3本体内部に搭載された光学ドライブ周辺の様子です。ドライブ本体とマザーボード、電源・信号ケーブルの接続状態を確認できます。

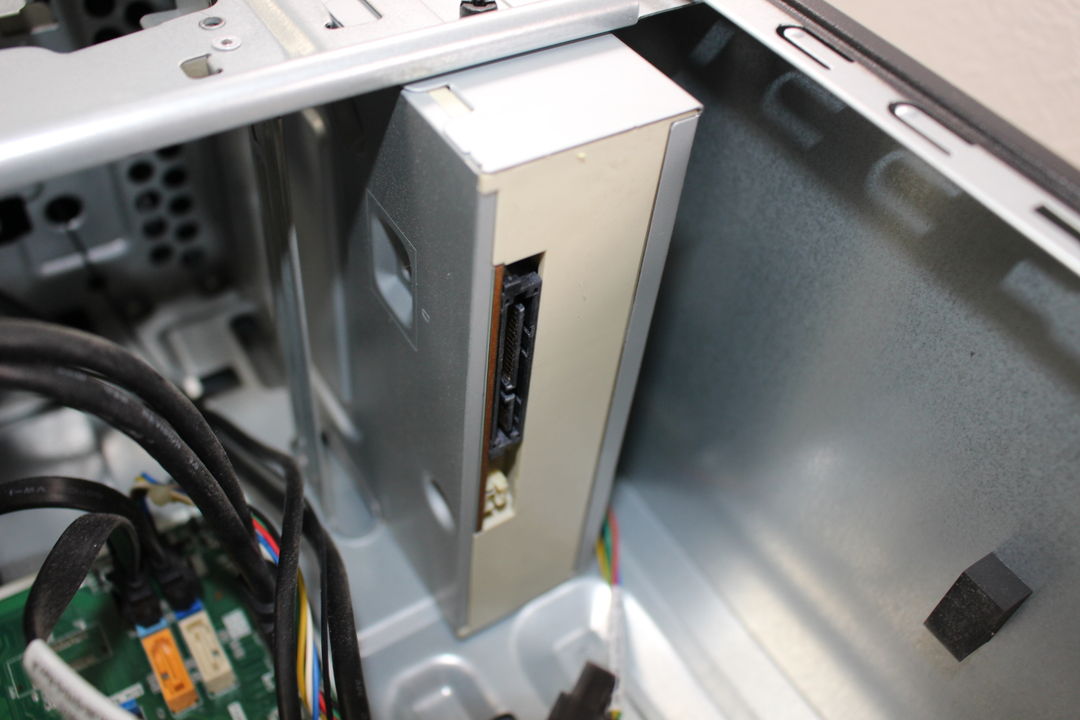

写真4PCケース内部に取り付けられた光学ドライブを側面から撮影した写真です。ドライブ本体の側面と背面側の端子、周囲の金属製マウントや内部配線を確認できます。

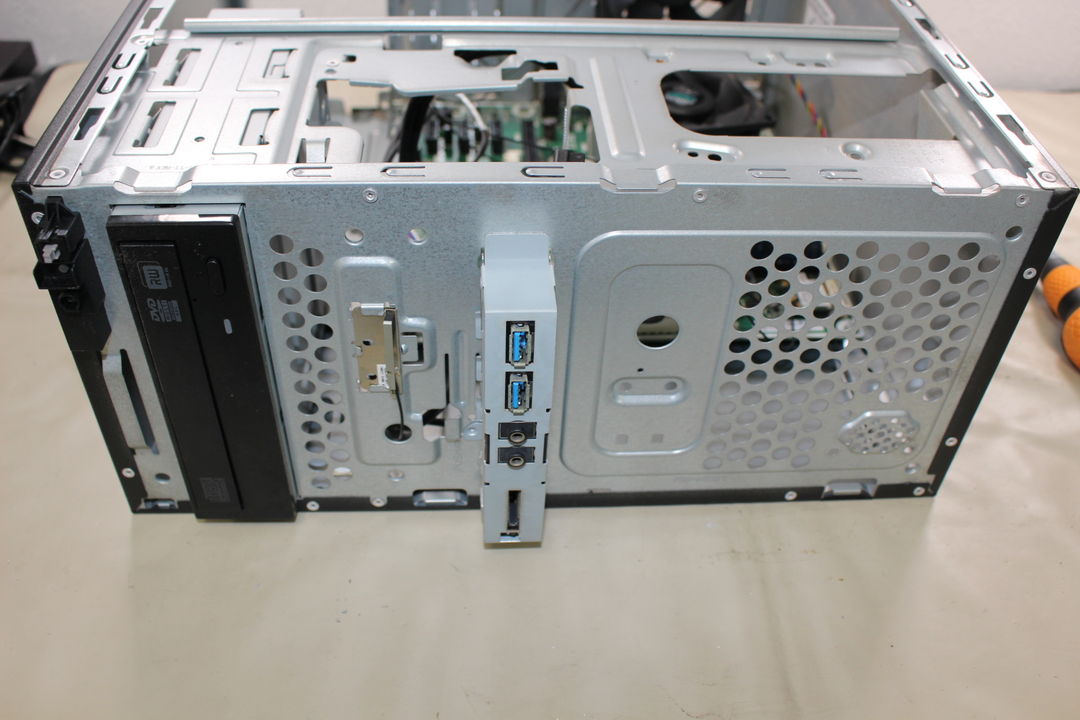

写真5ケースを開けた状態で、前面側の光学ドライブ周辺を確認できる写真です。ドライブの前面トレイと、内部の金属フレームや配線の配置が写っています。
写真6筐体を横向きにした状態で、前面側に搭載された光学ドライブと、その周囲の金属製フレームを確認できます。光学ドライブのトレイ部と前面パネルが見えています。

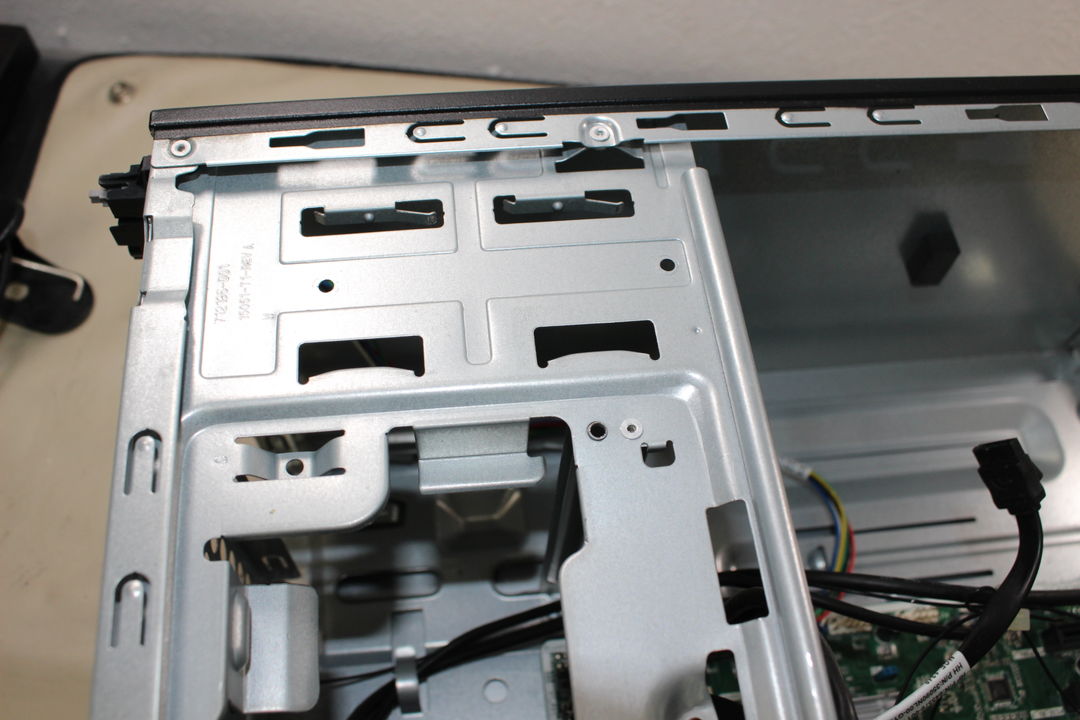

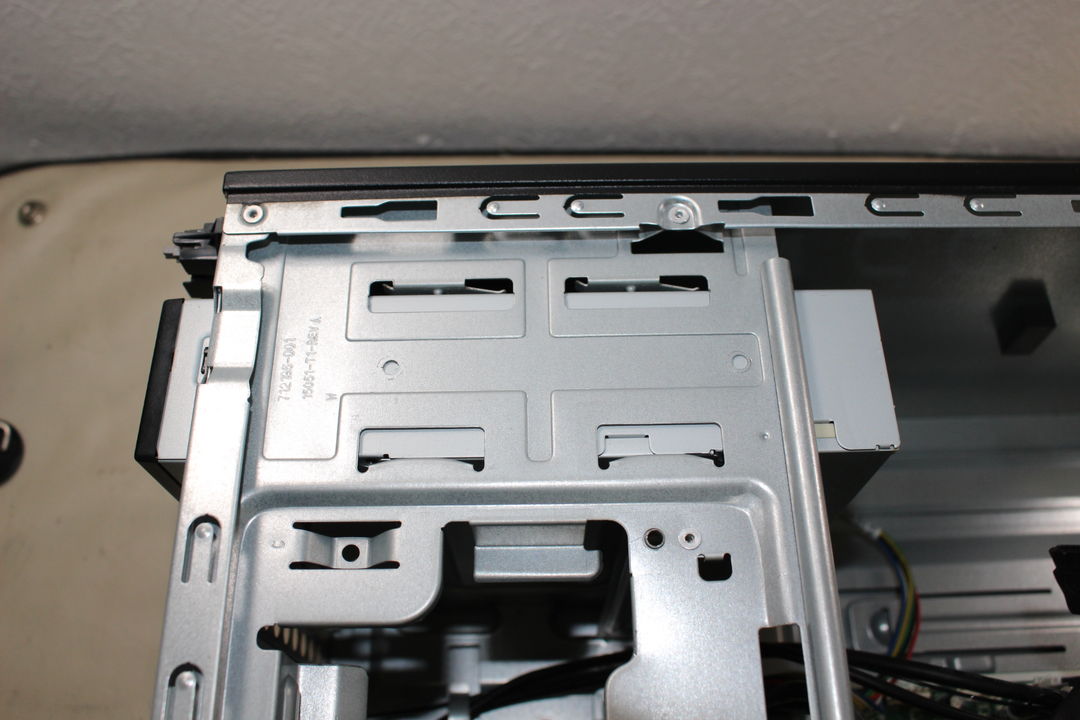

写真7パソコンケース内部に固定された光学ドライブ周辺の様子です。金属製のドライブ上面と固定用レール、ケース側の取り付け部が確認できます。

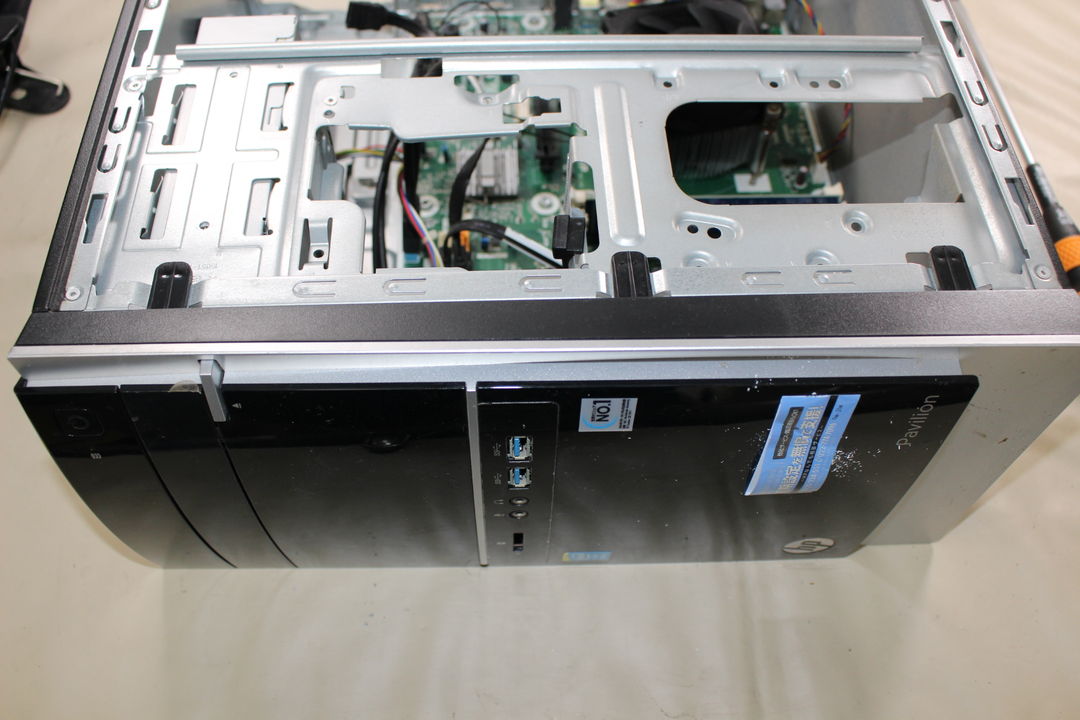

写真8光学ドライブを取り外した後の本体内部。ドライブベイ周辺の金属製フレームや固定用の開口部、内部を通るケーブルが確認できます。
部品を探すときの確認ポイント
HP Pavilion 500-230jp（F7F39AA#ABJ）用の光学ドライブを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
