NEC VN370/CS1JB（PC-VN370CS1JB）の光学ドライブ型番・仕様｜UJ8A0の実機写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外した光学ドライブについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。DVD・Blu-rayなどの光学ドライブの型番、厚さ、接続端子を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
光学ドライブ |
| 部品分類 |
ストレージ・ドライブ |
| 部品メーカー（早見表用） |
パナソニック（Panasonic） |
| 実機確認型番（早見表・タイトル用） |
UJ8A0 |
| 仕様・容量・性能 |
12.7mm |
交換・互換・修理データ
ここに掲載する互換情報や故障傾向は、実機確認または入力時に根拠を確認した内容です。未確認の候補は確定情報として扱わないでください。
- 修理難易度
- 2／5（やや容易）
部品写真・各方向からの確認

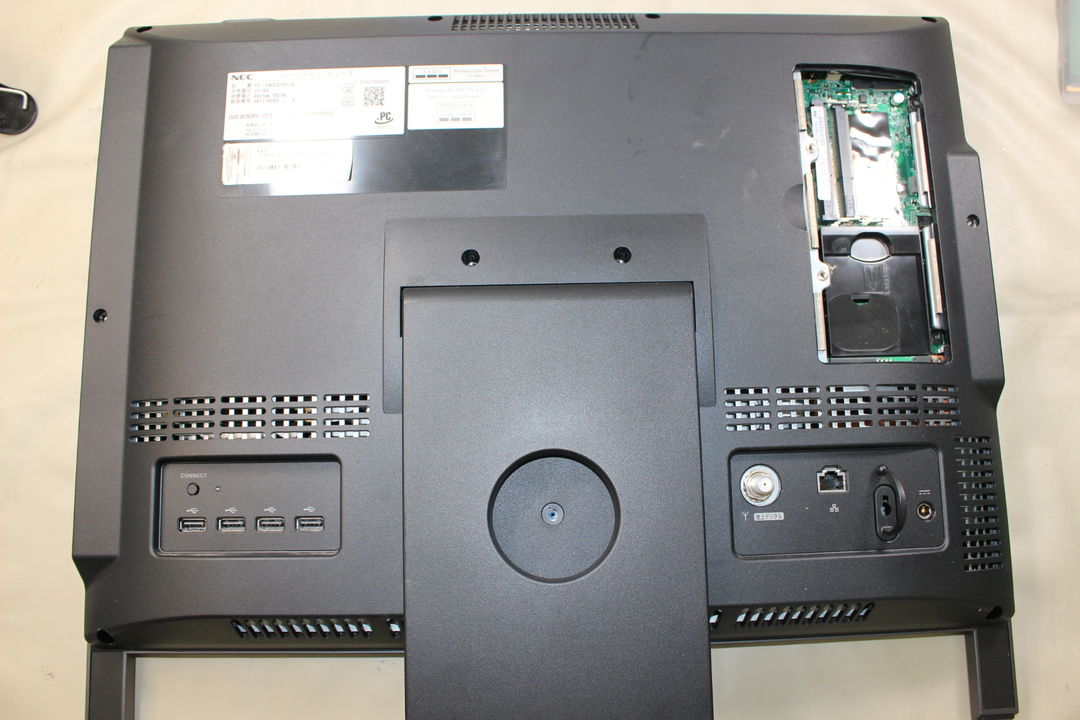

写真1DVDドライブを取り外すには、まず背面カバーを外します。背面カバーは複数のネジで固定されているため、ネジを外してから背面カバーを取り外します。

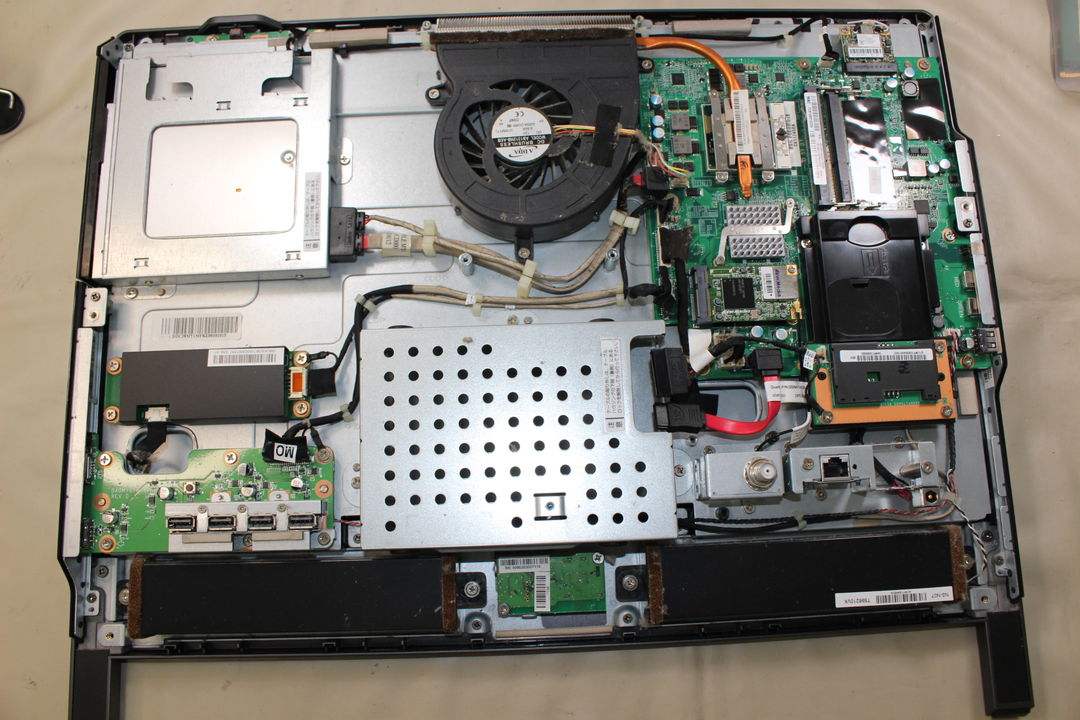

写真2DVDドライブは左上に配置されています。複数のネジで固定されているため、ネジとコネクタを取り外すことで外せます。

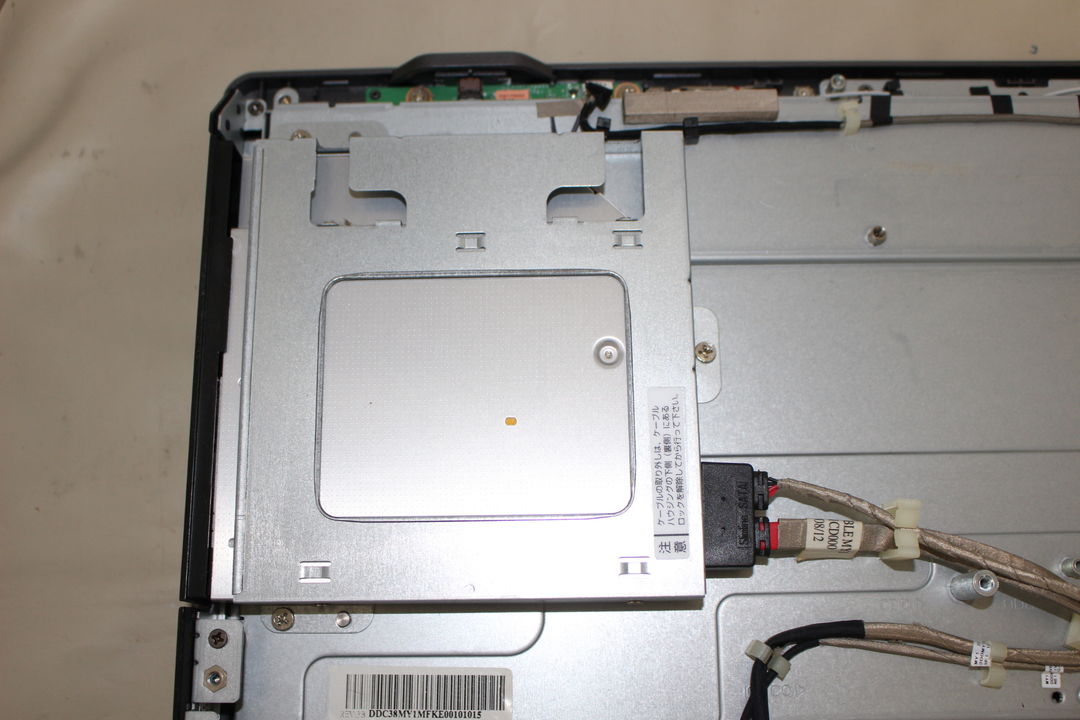

写真3DVDドライブは、3カ所のネジで固定されています。

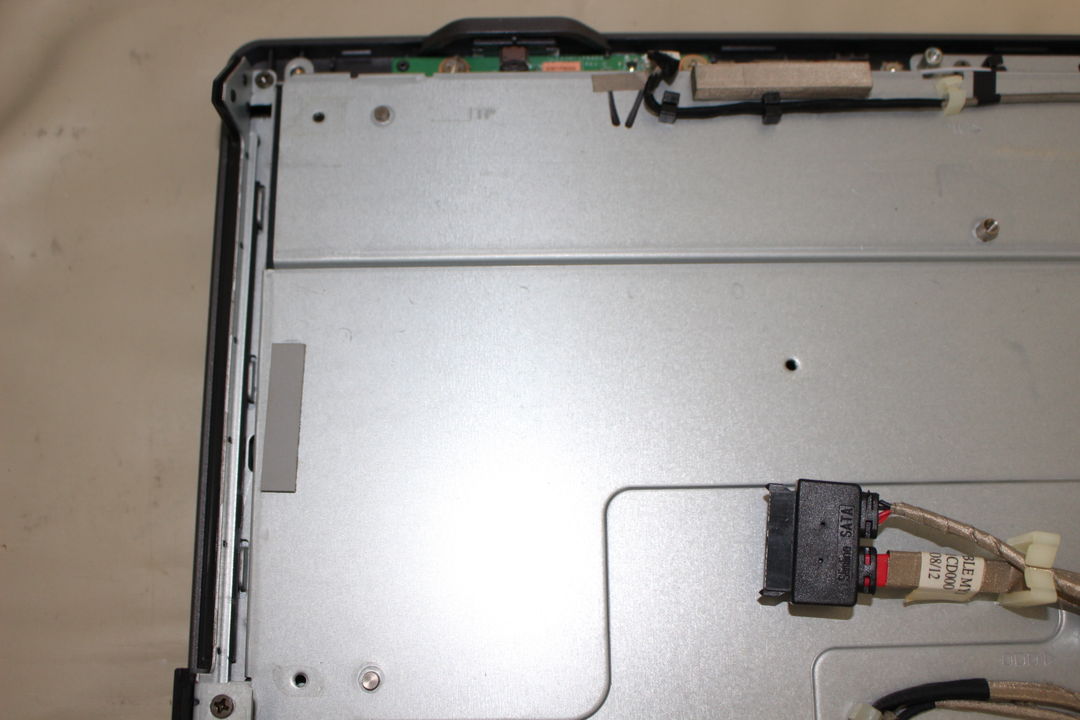

写真4ネジを外してコネクタを取り外すと、DVDドライブをパソコン本体から取り外すことができます。写真は、DVDドライブを取り外した状態です。
写真5NEC VN370/CS1JBから取り外した光学ドライブの外観です。金属製のカバーと黒色の前面部分、側面に貼られたラベルが確認できます。写真ではラベルの詳細や仕様までは判別できません。

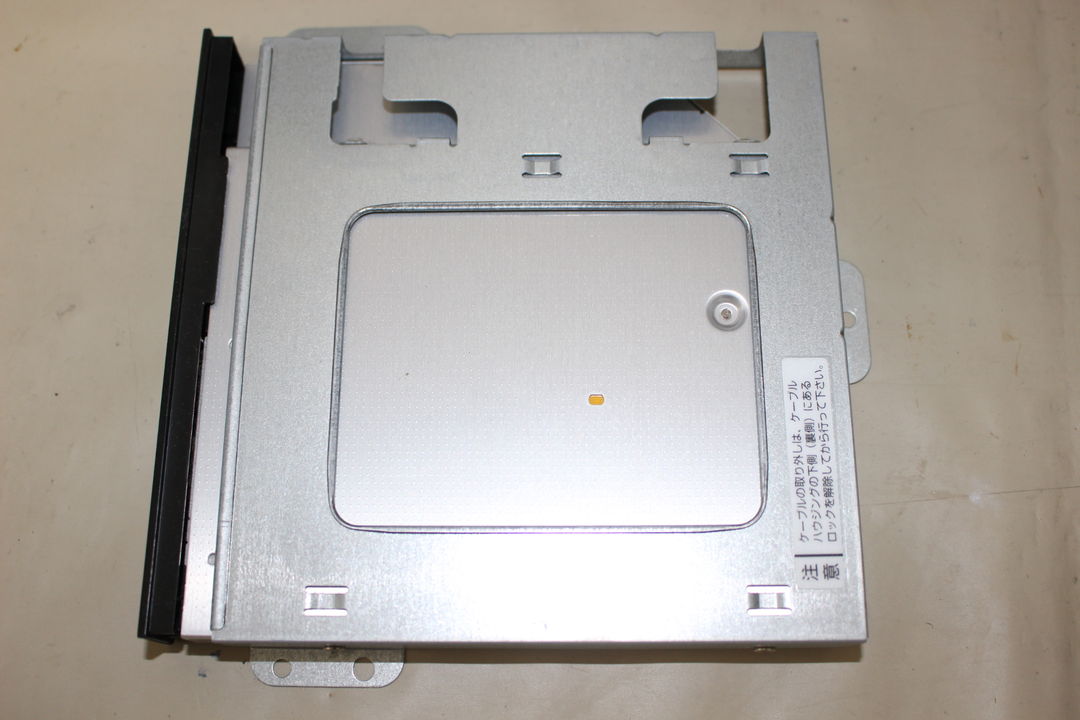

写真6NEC VN370/CS1JBから取り外した光学ドライブの外観です。金属製の上面カバーと側面の黒いトレイ部、固定用の金具やラベルが確認できます。

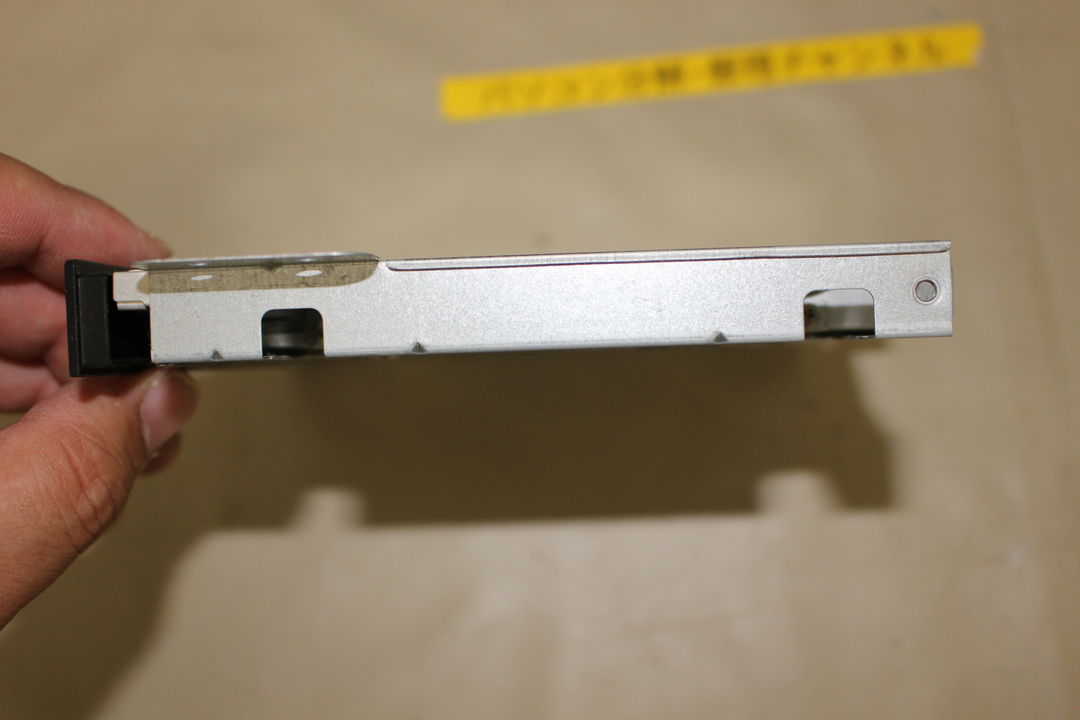

写真7NEC VN370/CS1JBから取り外した光学ドライブを側面から撮影した写真です。銀色の金属製筐体と黒色の前面部分、側面の固定用金具や開口部を確認できます。

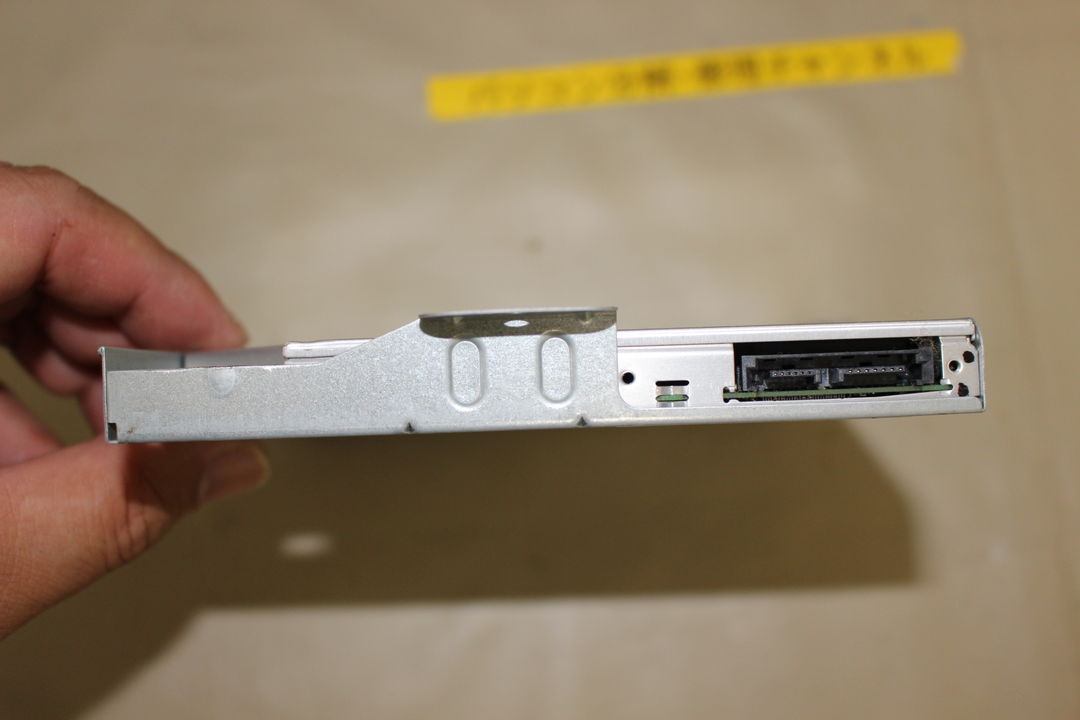

写真8NEC VN370/CS1JBから取り外した光学ドライブを側面から撮影した写真です。薄型の金属製筐体と、右側に見える接続端子や開口部を確認できます。

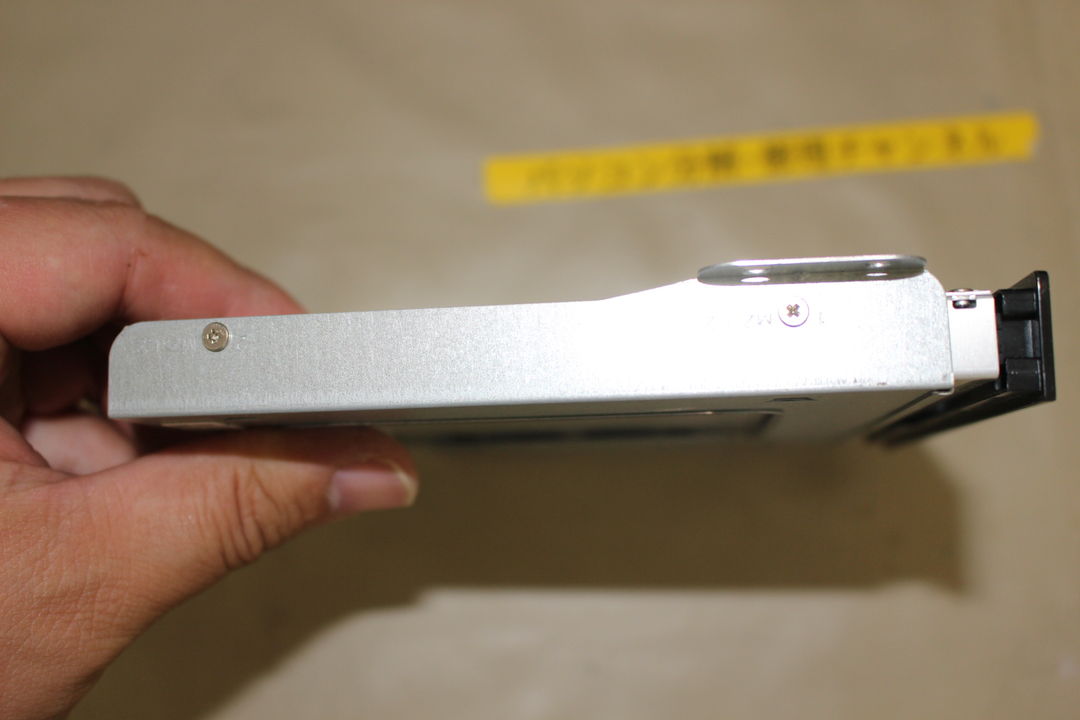

写真9NEC VN370/CS1JBから取り外した光学ドライブを側面から撮影した写真です。薄型の金属製筐体と前面側の黒いトレイ周辺、側面の固定ねじを確認できます。

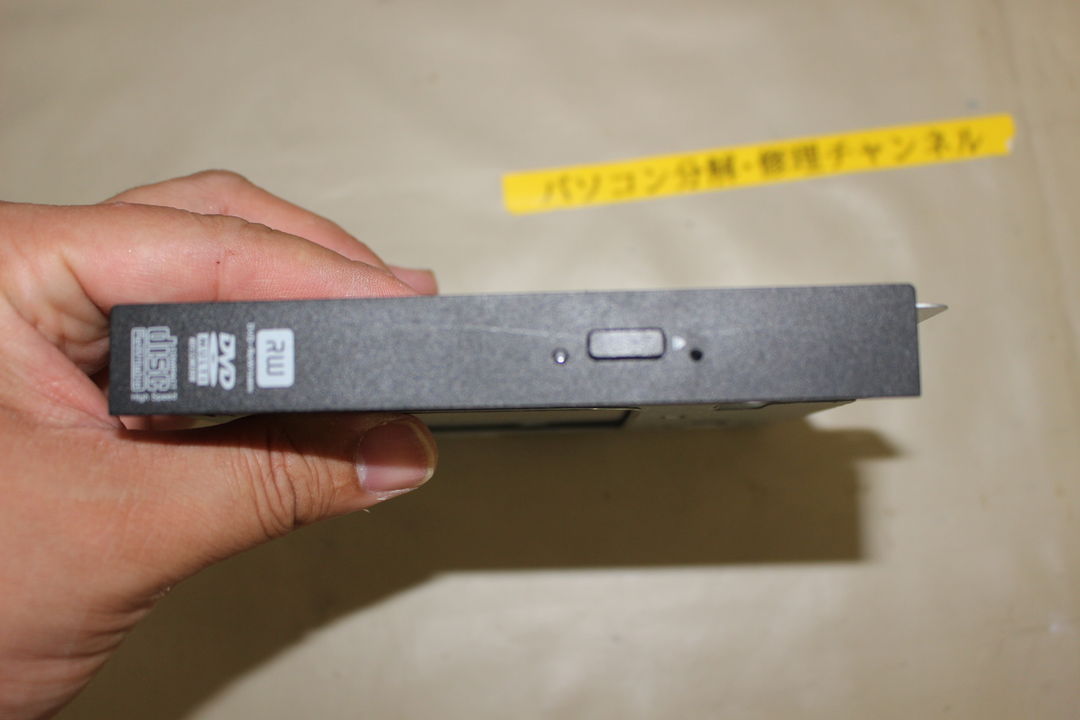

写真10NEC VN370/CS1JBから取り外した光学ドライブの前面。黒色のトレイ式ドライブで、前面にはDVDおよびCDに関するロゴ、中央付近に開閉ボタンと表示ランプが確認できます。

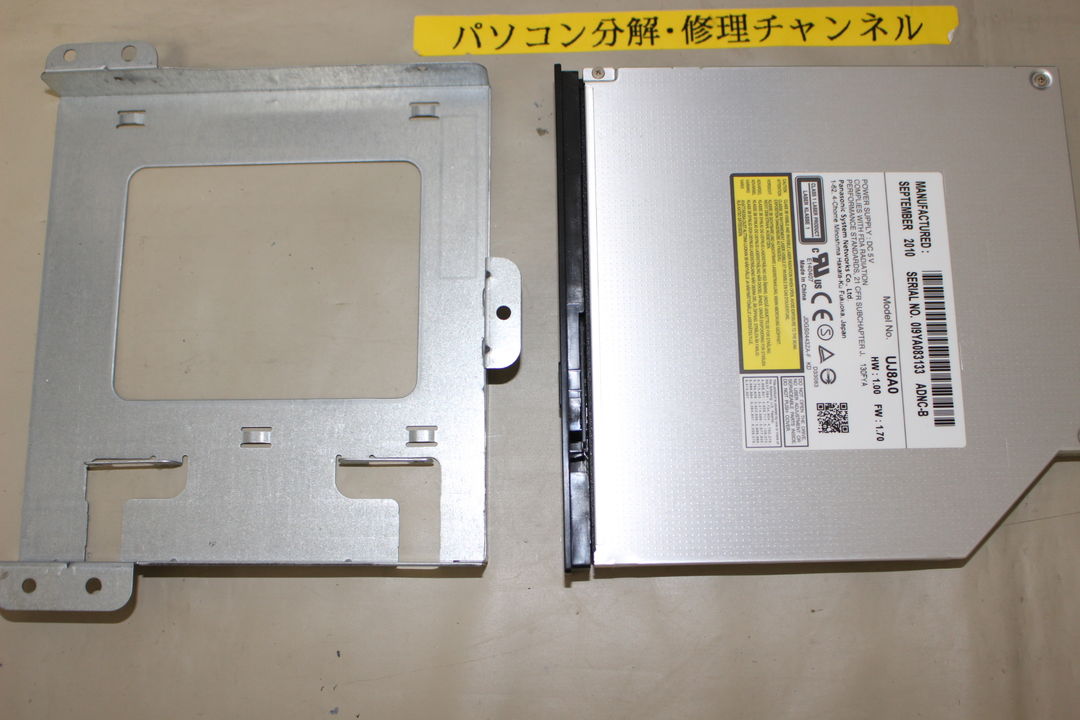

写真11NEC VN370/CS1JBから取り外した光学ドライブと、固定用の金属製ブラケットを並べた写真です。ドライブ上面には注意書きやバーコードなどのラベルが確認できます。

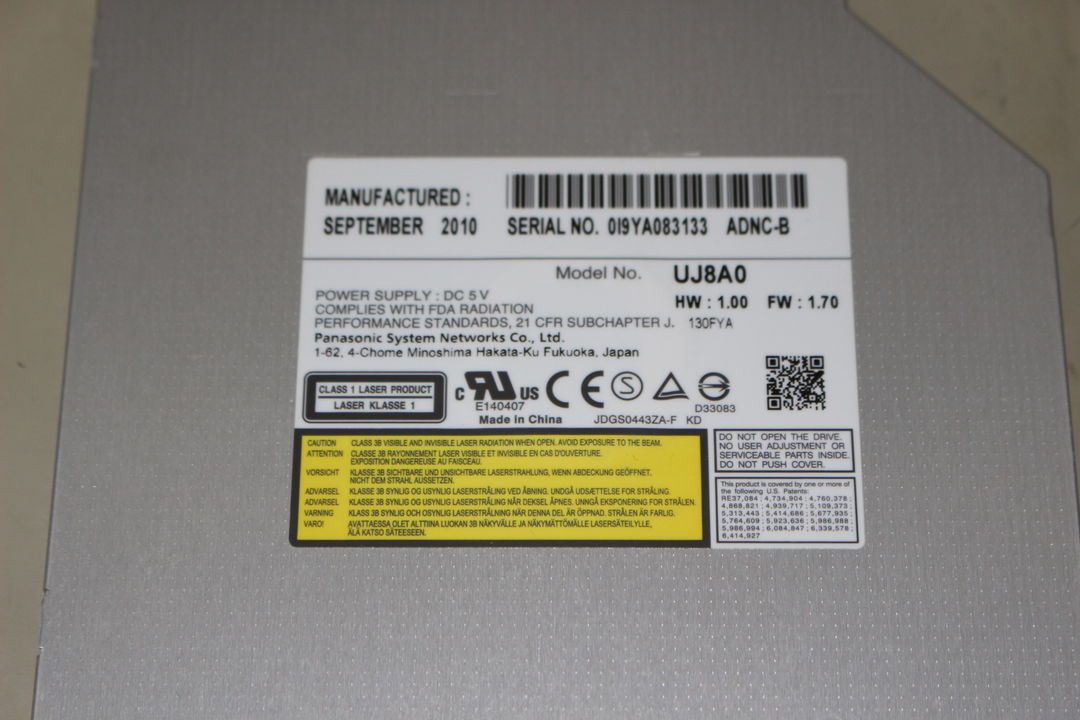

写真12光学ドライブの背面に貼られたラベルです。製造時期としてSeptember 2010、型番としてUJ8A0が明記され、電源仕様や各種認証マーク、バーコードなどを確認できます。
交換部品の検索
関連部品を探す
交換部品を探す際の検索例：UJ8A0
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用の光学ドライブを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
