NEC VN370/CS1JB（PC-VN370CS1JB） / 表示・入力部品
NEC VN370/CS1JB（PC-VN370CS1JB）の液晶ケーブル型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外した液晶ケーブルについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。液晶ケーブルの型番、端子、配線経路、Webカメラ線との一体構造などを確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
液晶ケーブル |
| 部品分類 |
表示・入力部品 |
部品写真・各方向からの確認

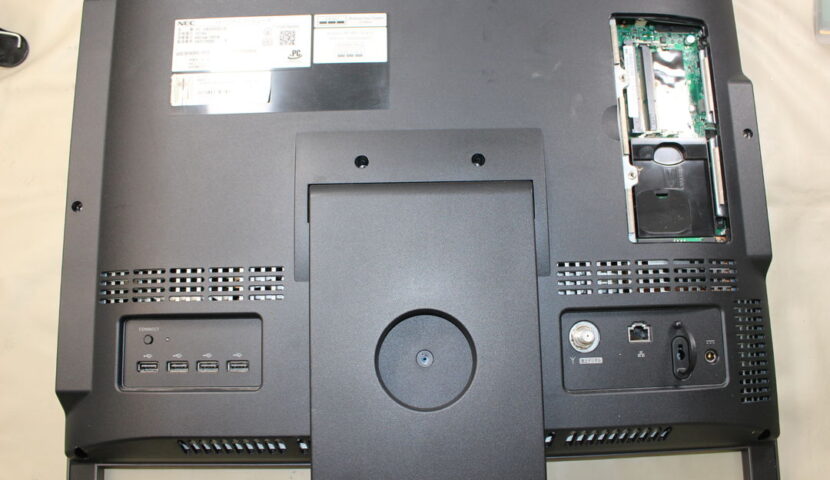

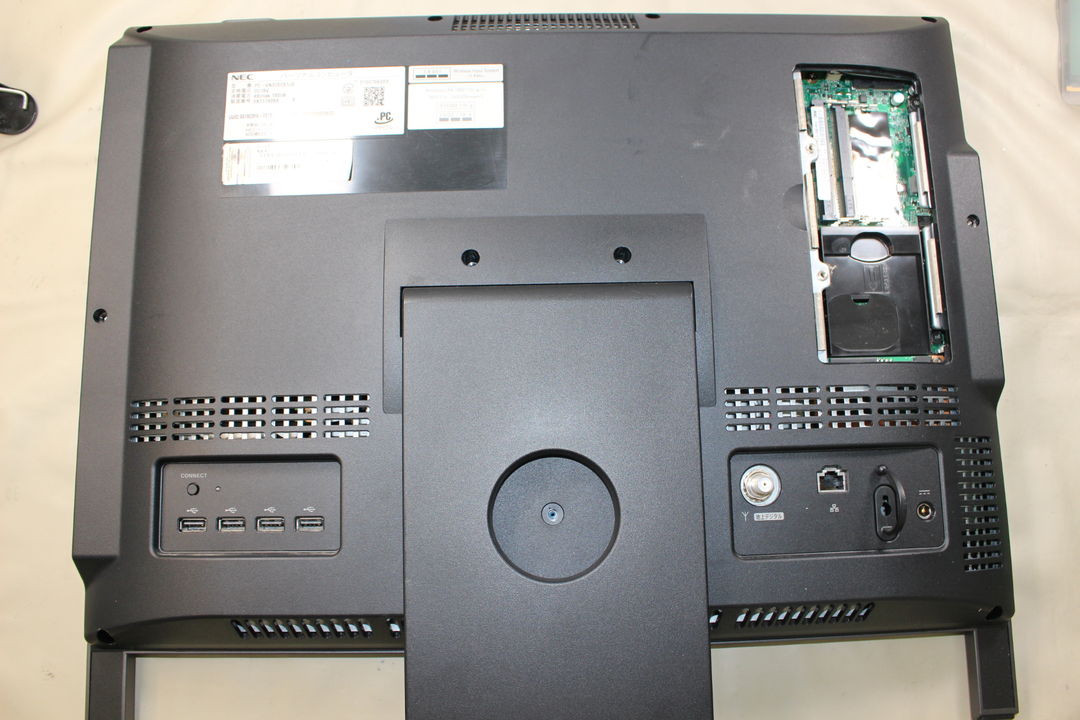

写真1マザーボードと液晶パネルを接続するケーブルを取り外します。まずネジを外し、背面カバーを取り外します。

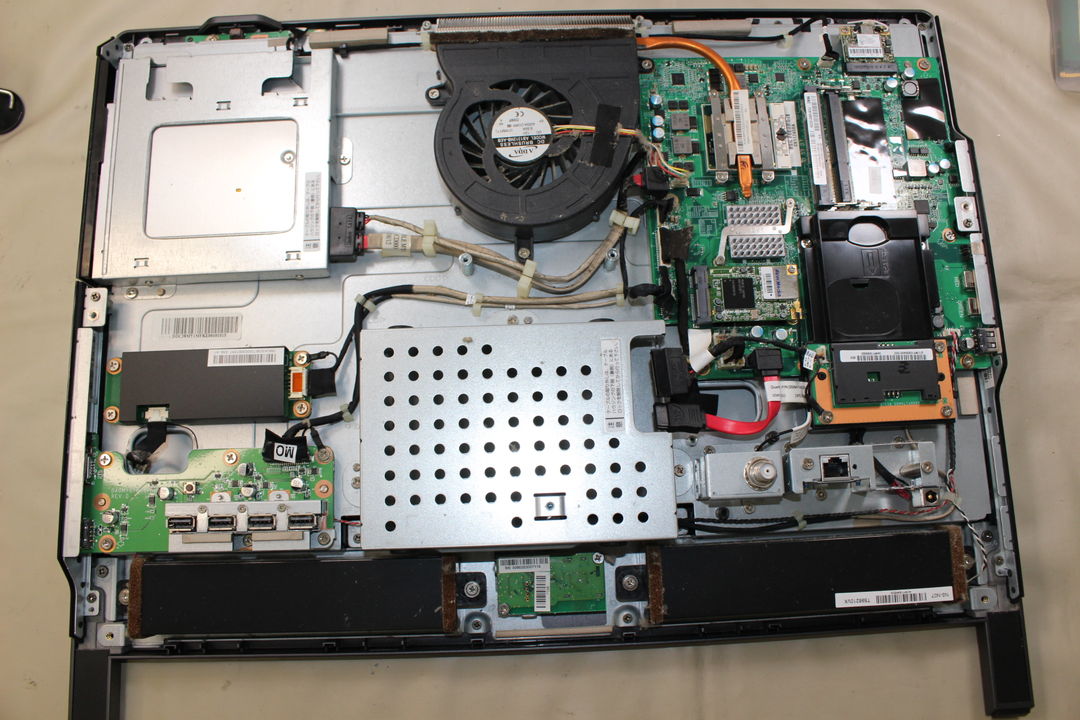

写真2背面カバーを取り外すと、内部の部品が見えてきます。これらの部品を順番に取り外していきます。
写真3マザーボードにはさまざまな部品が接続されています。取り外した後に戻し方が分からなくなる場合があるため、作業前に写真を撮っておくと安心です。破れやすいケーブルや破損しやすいコネクタ、曲がりやすい部品もあるため、取り扱いには注意が必要です。

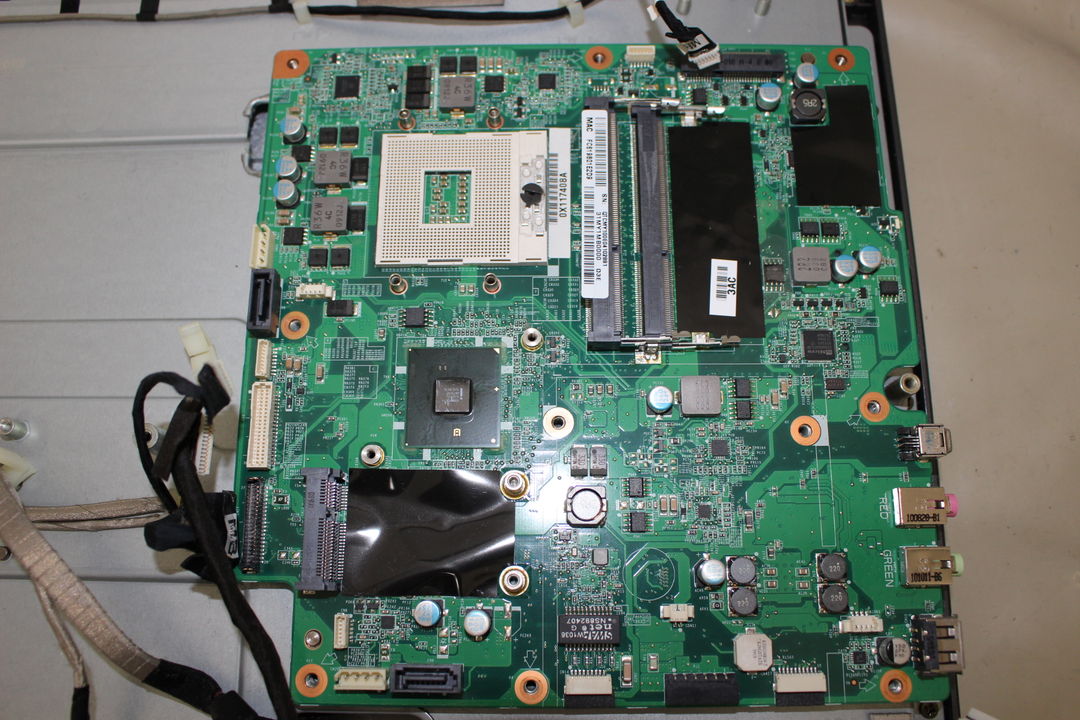

写真4マザーボードを取り外しました

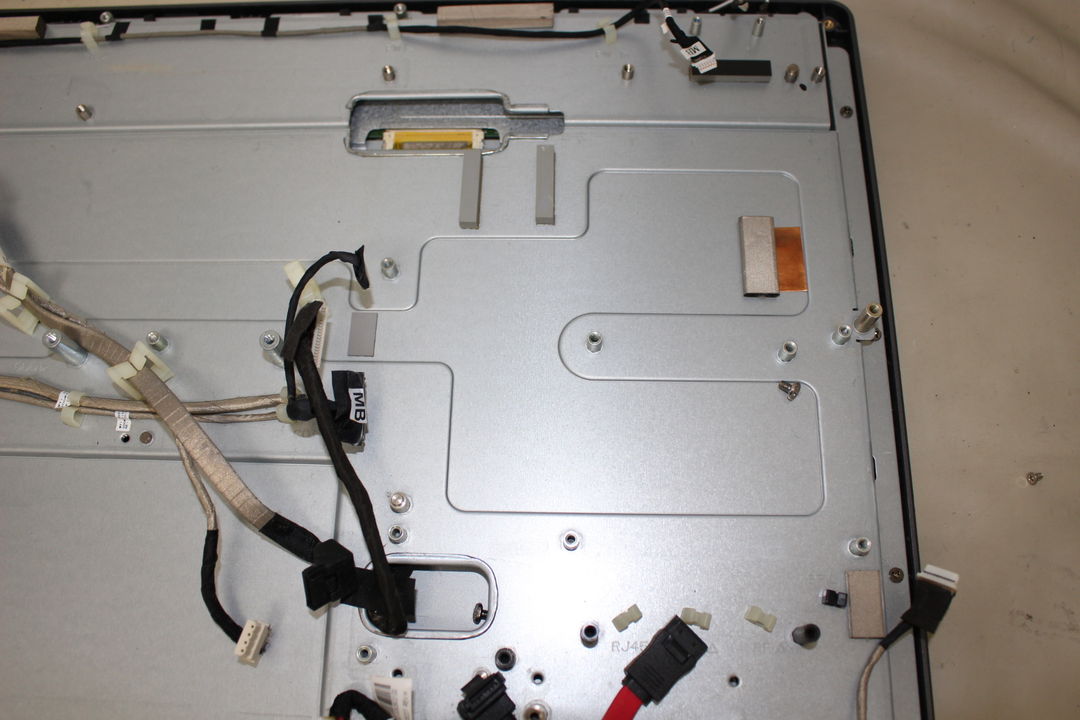

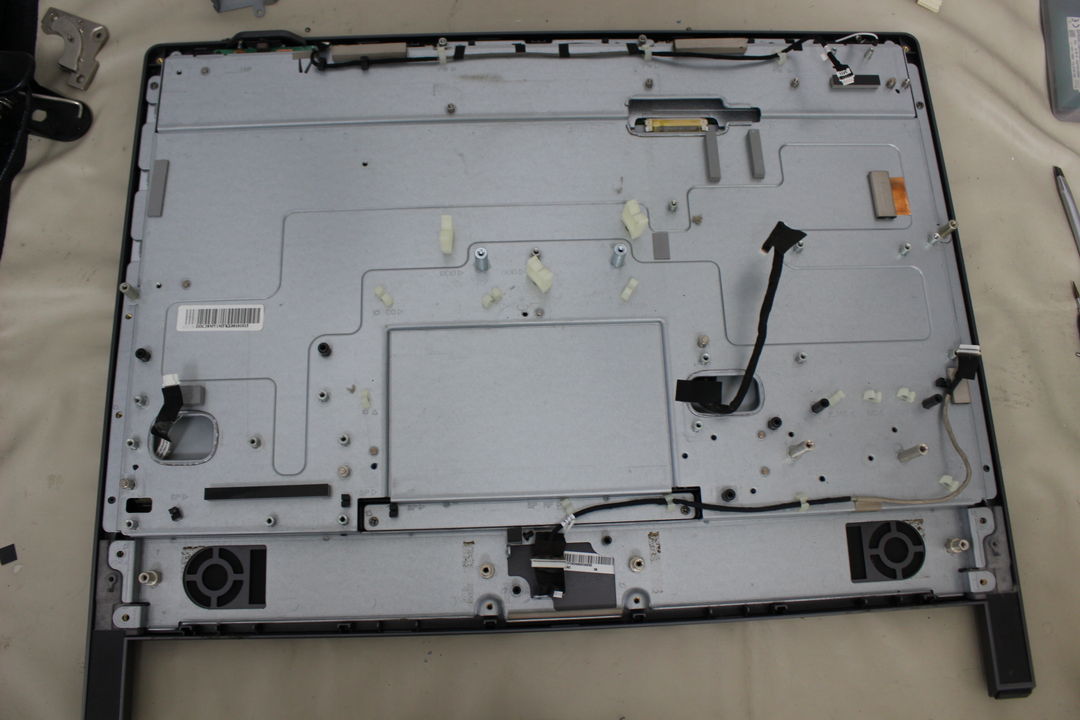

写真5マザーボードを含む搭載部品を取り外した後、金属部分のネジを外していきます。

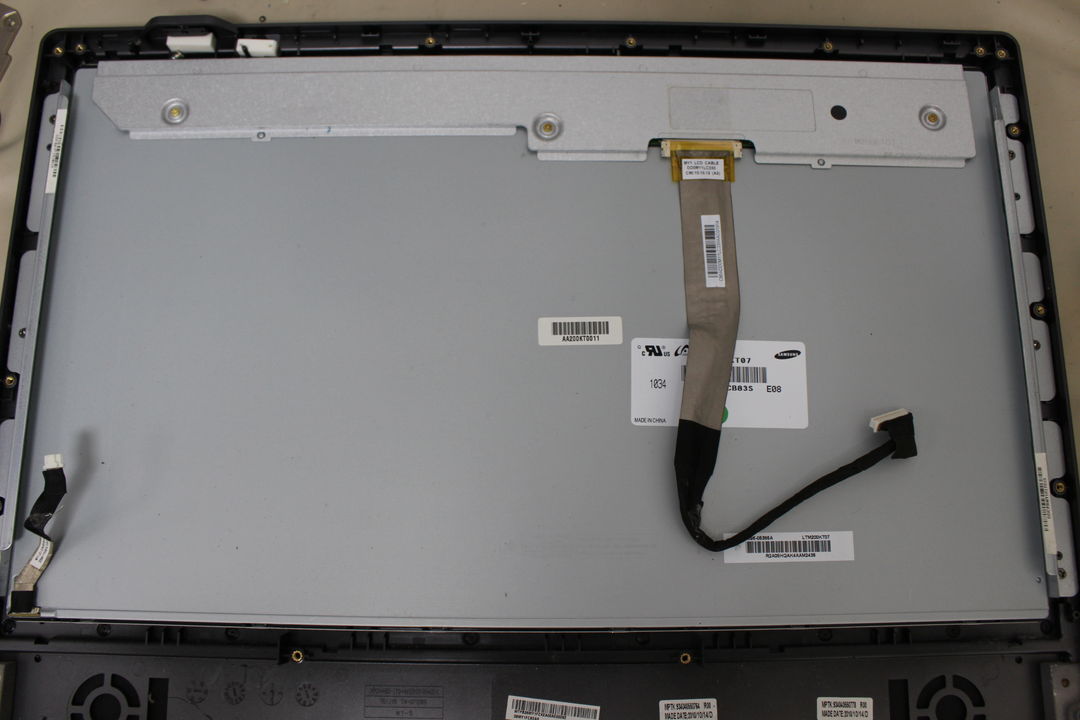

写真6金属製のカバーを取り外すと、液晶パネルとケーブルが見えてきます。ケーブルは非常に壊れやすいため、取り外す際は両側の固定用つまみを破損させないよう注意が必要です。

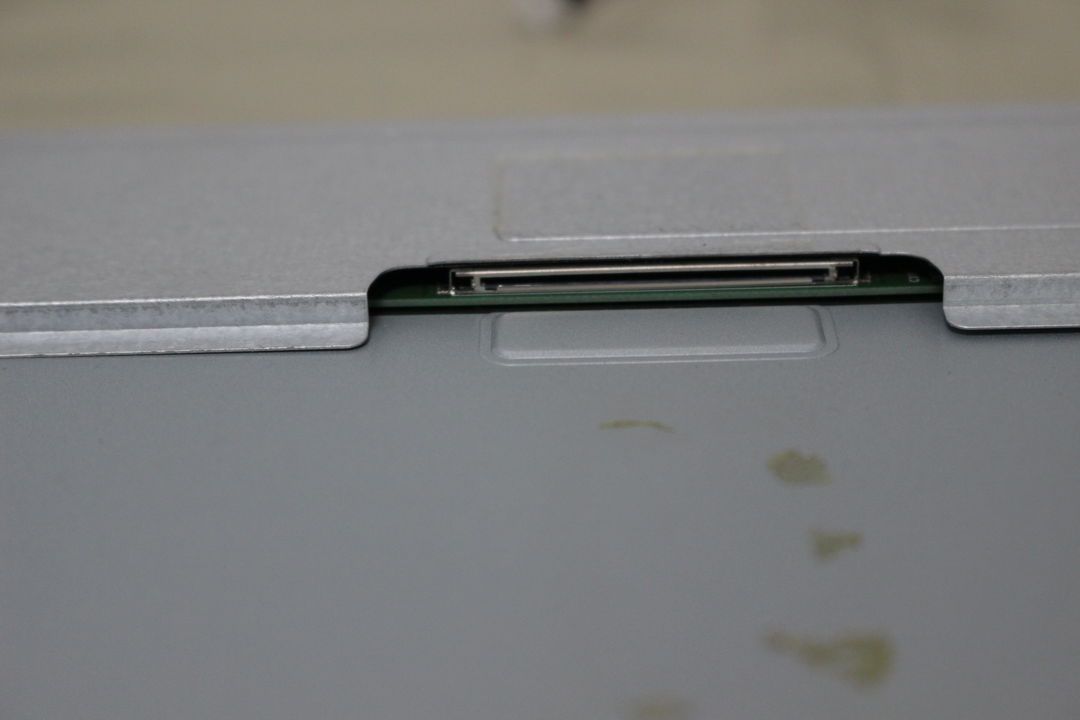

写真7ケーブルを外すとこんな感じです

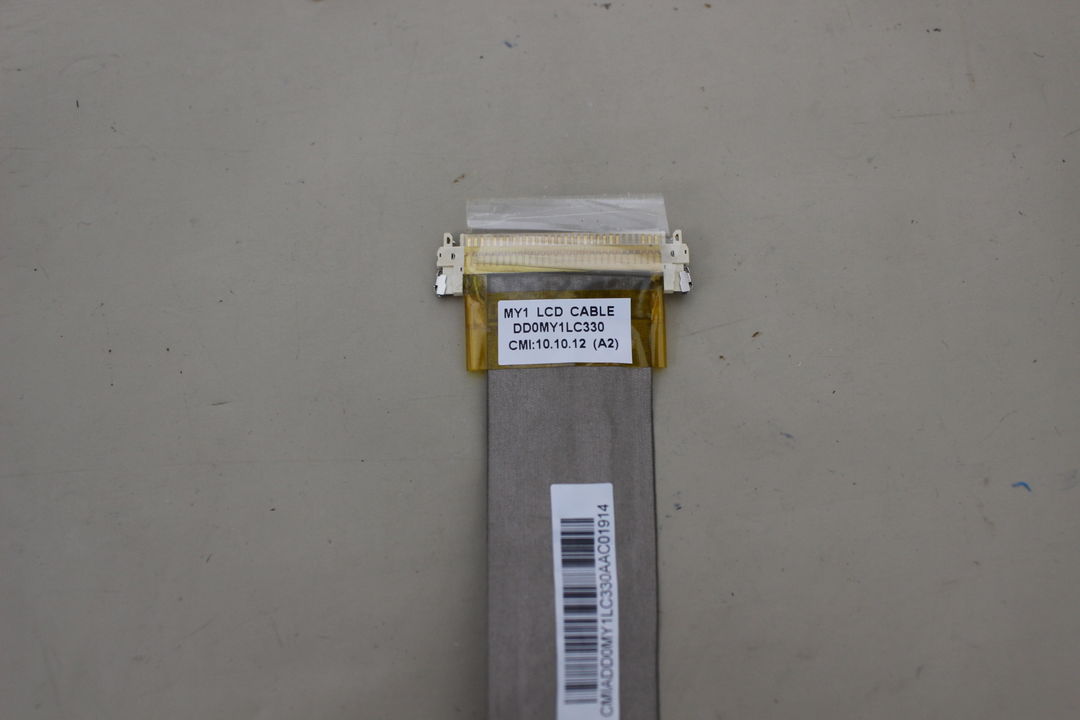

写真8液晶ケーブルの液晶パネル側コネクタ周辺を写した写真です。コネクタ部には「NV1 LCD CABLE」などの表記があるラベルが貼られ、ケーブル途中にはバーコードラベルも確認できます。DD0MY1LC330

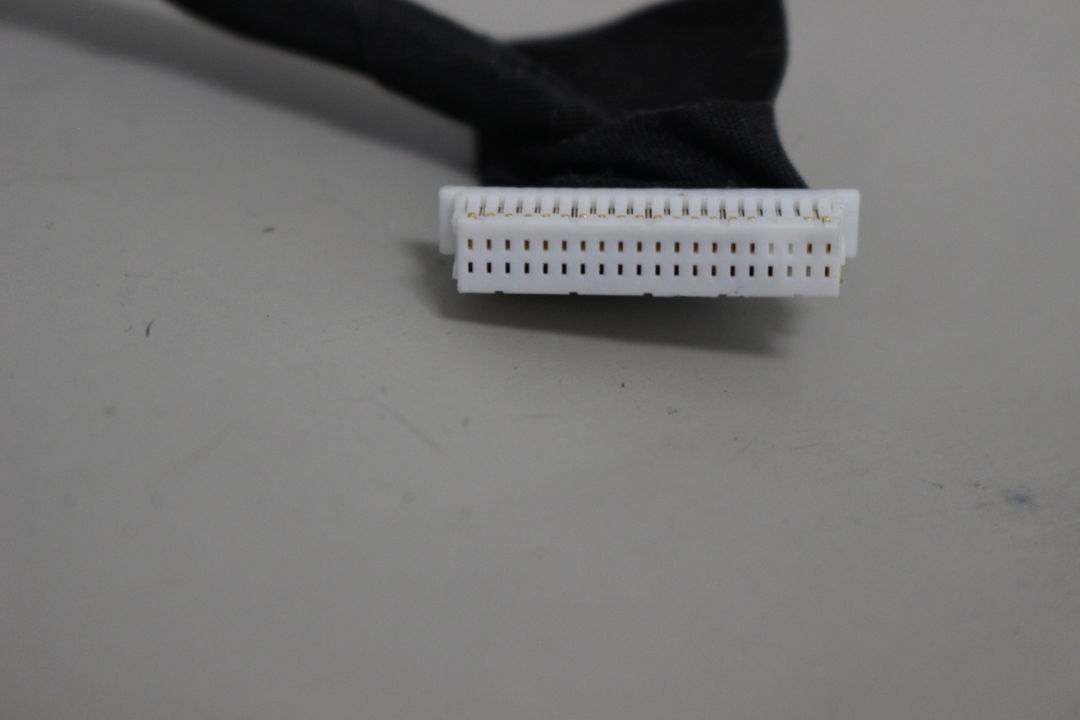

写真9液晶パネルケーブルのマザーボードと接続されている部分です

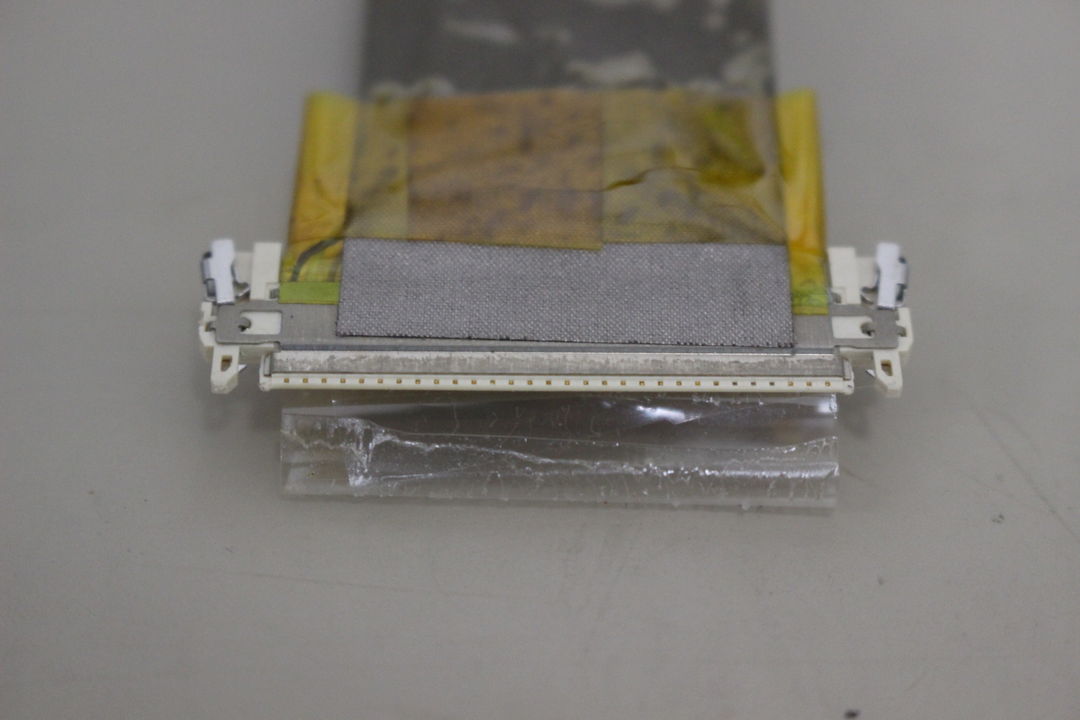

写真10ケーブルのコネクター裏面です。

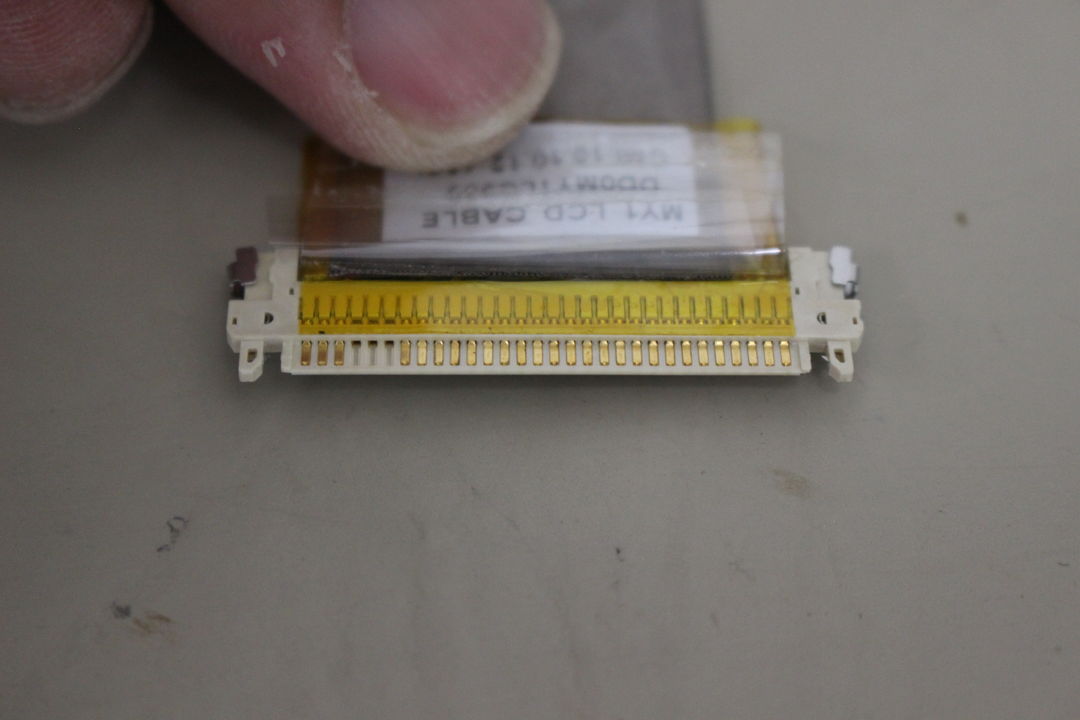

写真11ケーブルコネクター両側のプラスチック部分は非常に破損しやすいため、取り扱いには注意が必要です。

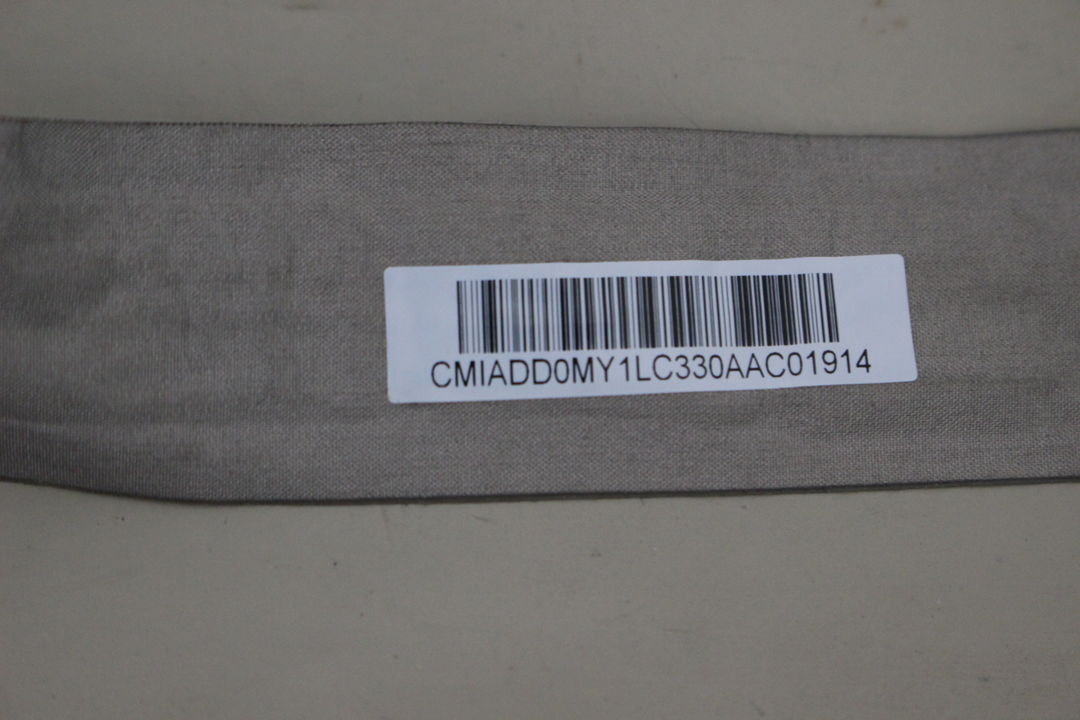

写真12液晶ケーブルの一部を撮影した写真です。ケーブル表面にはバーコード付きのラベルが貼られており、「CMIADDOMY1LC330AAC01914」と読める文字列が確認できます。
写真13液晶パネルへ接続するケーブルの全体像です。黒いケーブル部と幅広い銀色のシート状部分で構成され、左右の端に接続用コネクターが確認できます。中央付近と右端にはラベルが貼られています。
交換部品の検索
関連部品を探す
交換部品を探す際の検索例：DD0MY1LC330
検索結果に同じ名称の部品が表示されても、必ず互換性があるとは限りません。購入前に、元の部品ラベル、型番、形状、コネクター、固定位置、基板リビジョンを照合してください。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用の液晶ケーブルを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
