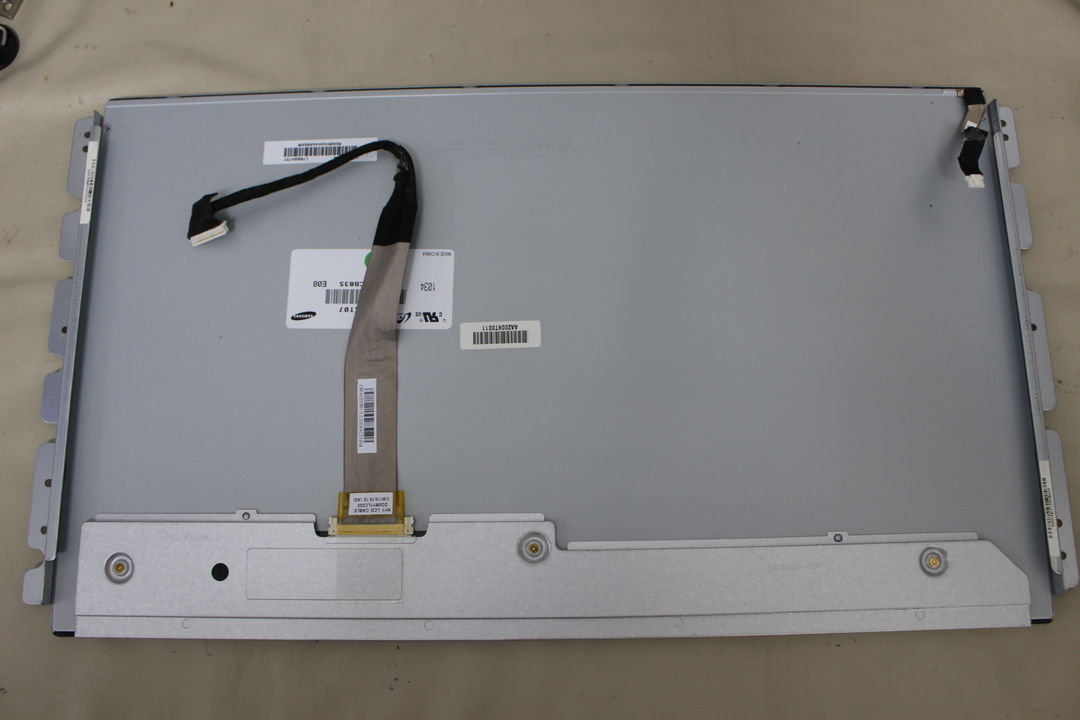

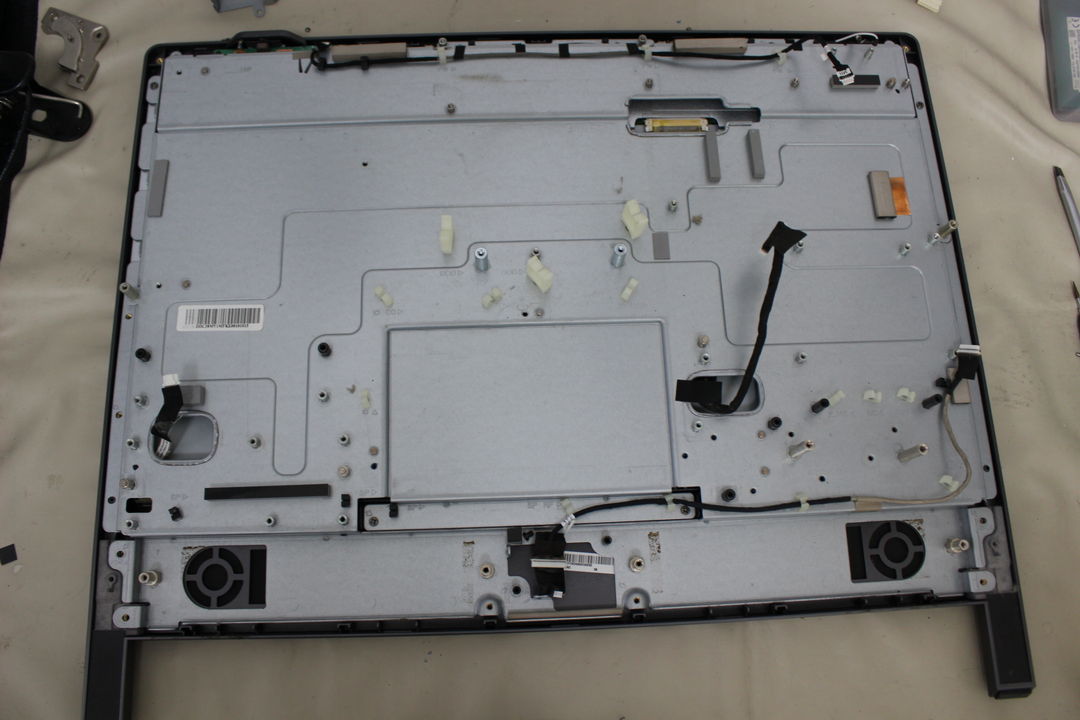

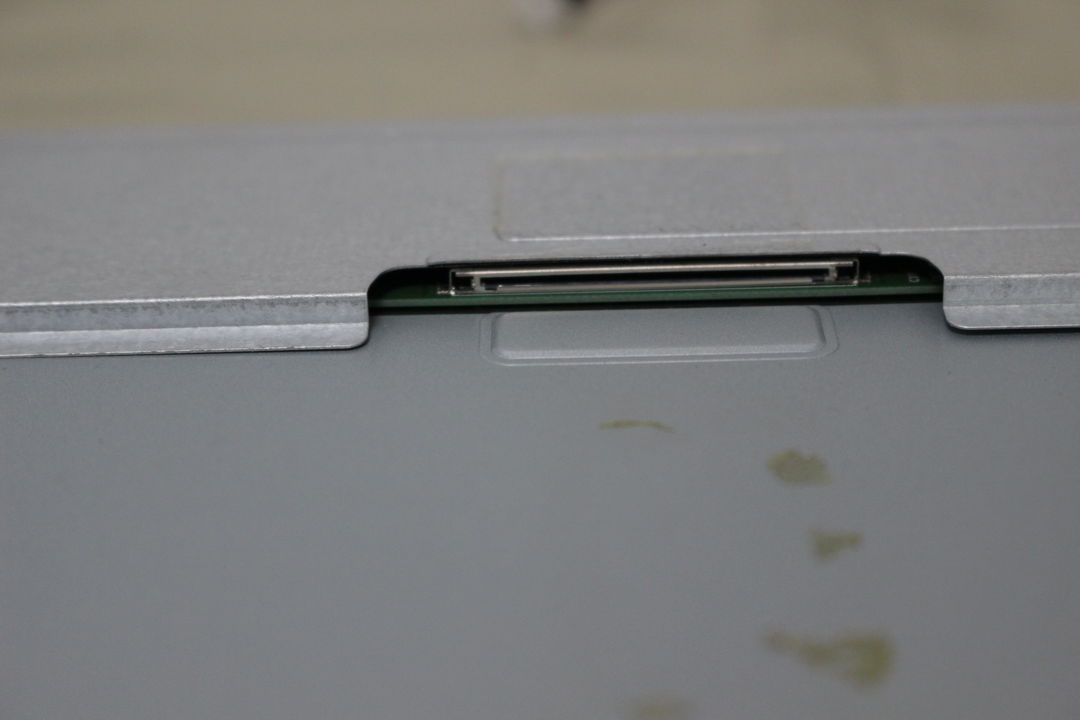

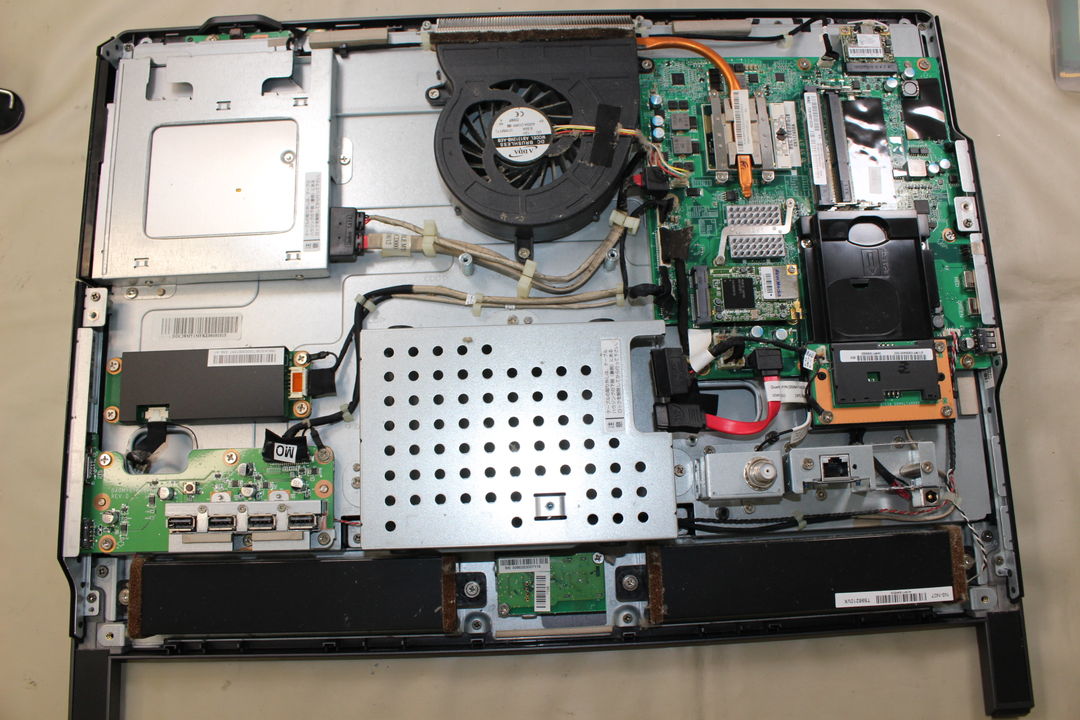

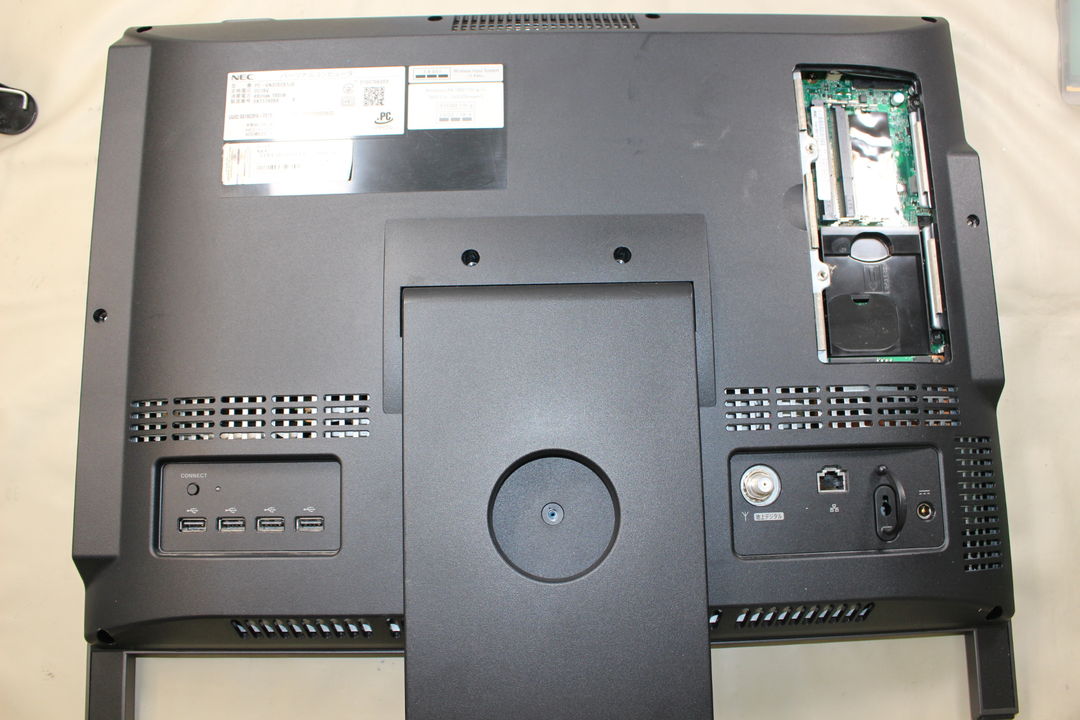

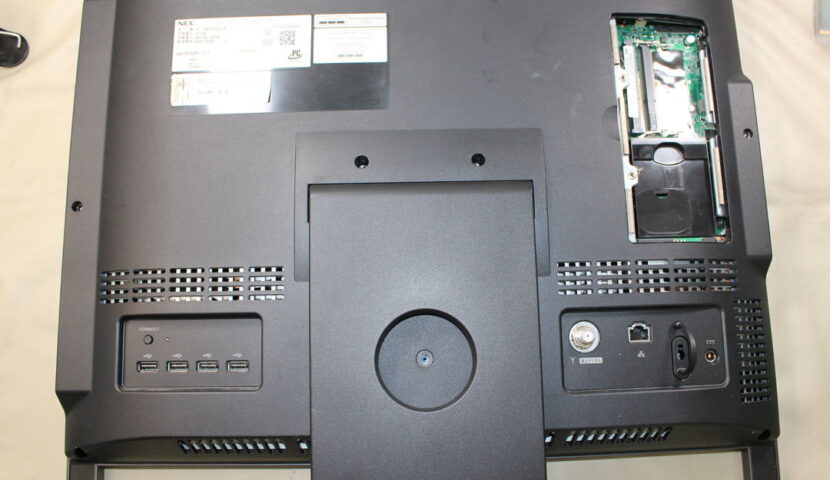

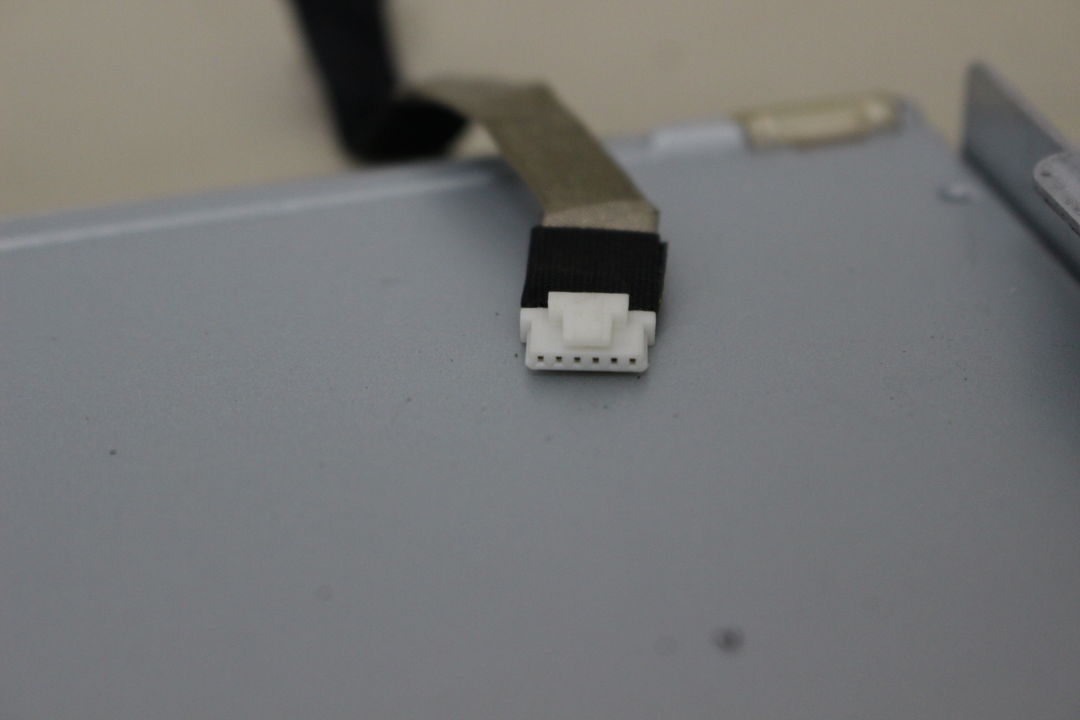

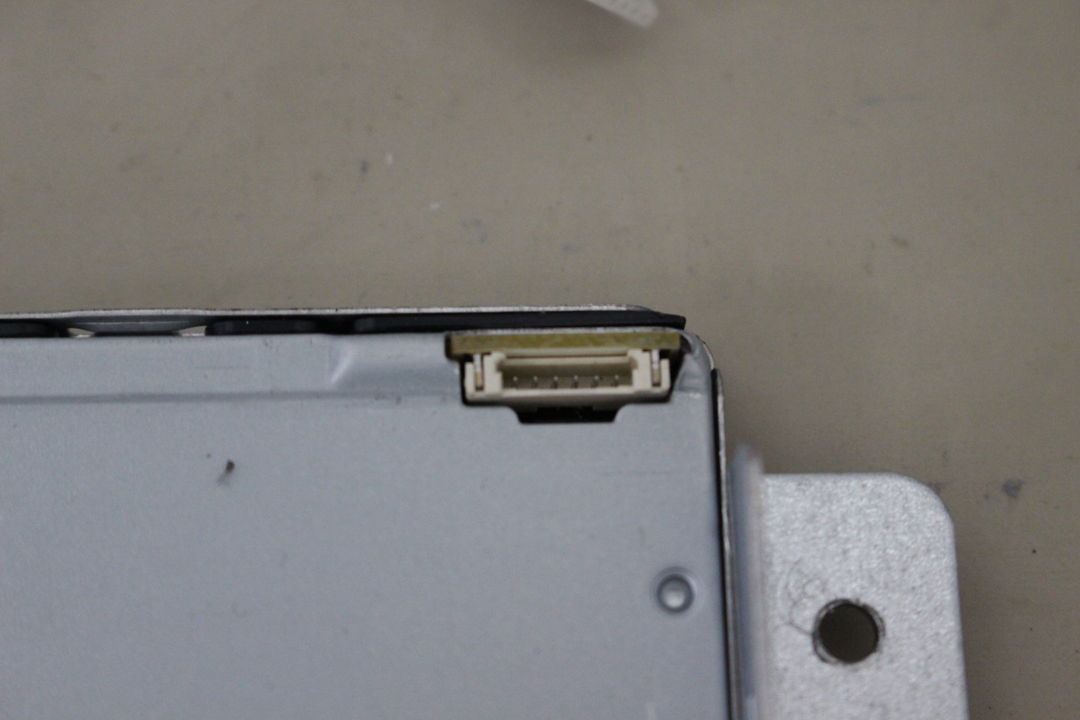

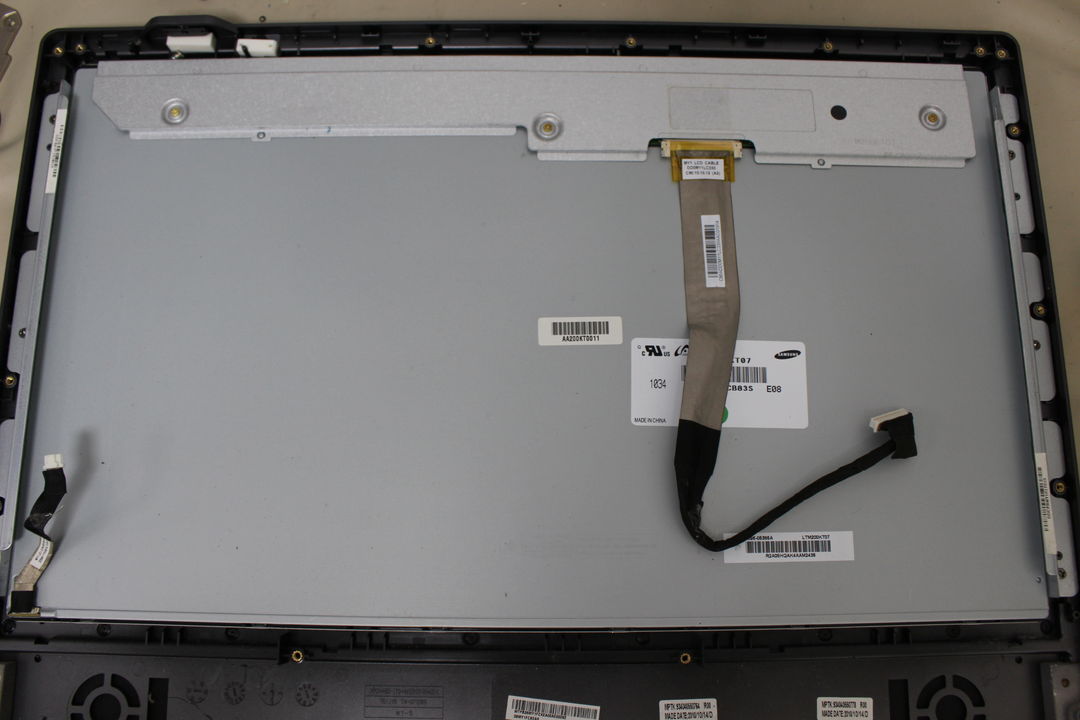

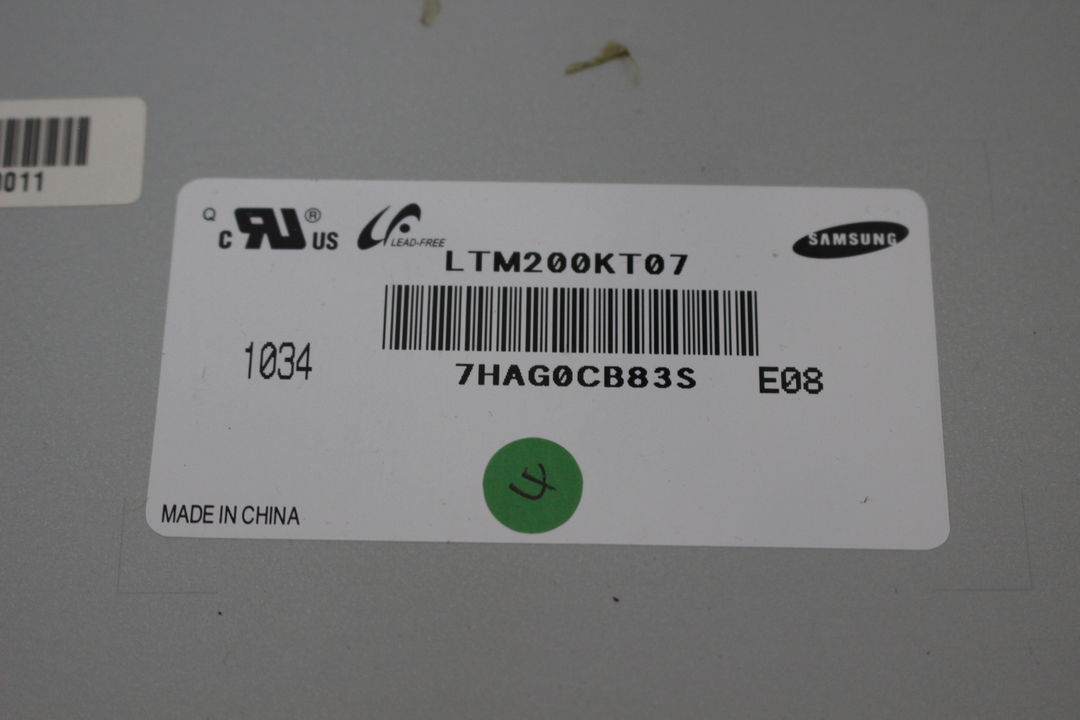

写真1液晶パネルを取り外す手順です。まず、背面カバーのネジを外し、背面カバーを取り外します。写真2背面カバーを取り外すと、内部に搭載されているさまざまな部品を確認できます。これらの部品を取り外していきます。写真3搭載されている部品を取り外した状態です。ここから、金属カバーを固定しているネジを外します。写真4金属カバーを取り外すと、液晶パネルが見えてきます。さらに液晶パネルを上に持ち上げることで、部品を取り外せます。写真5取り外した液晶パネルです。ケーブルと、左右に金属部品が取り付けられています。写真6バックライト用のコネクタです。写真7バックライトのケーブル側です。液晶パネルのバックライトケーブルを接続するコネクタは破損しやすいため、取り扱いには注意が必要です。写真8マザーボードと液晶パネルを接続する、映像出力用のコネクターです。破損すると正常に表示できなくなったり、ノイズの原因になったりするため、取り外しの際は十分注意が必要です。写真9液晶パネル背面に貼られたラベルの写真です。Samsungのロゴと「LM200KT07」「7HAG0CB83S」「E08」「1034」「MADE IN CHINA」などの表示が確認できます。写真10液晶パネル全体の写真です。かなり重みがあるため、取り扱いには注意が必要です。また、画面の下に物が入り込むと画面割れの原因となるため、取り扱いには十分ご注意ください。
