NEC PC-DA370HAR 搭載部品図鑑｜実機で確認した液晶パネル
NEC PC-DA370HAR を分解した際に実機で確認できた 液晶パネル を、写真付きで紹介します。同じ機種名でも製造時期や仕様により搭載部品が異なる場合があります。
実機確認済み写真付き識別メモあり現物確認用資料
ご注意ください。
本記事は分解時に確認した部品情報の記録です。分解・交換作業は破損やデータ消失のリスクがあります。不安がある場合は専門業者への相談をおすすめします。
本記事は分解時に確認した部品情報の記録です。分解・交換作業は破損やデータ消失のリスクがあります。不安がある場合は専門業者への相談をおすすめします。
この部品に問題がある場合に見られることがある症状
以下は一例です。症状だけでこの部品が原因と断定できるものではありません。
- 画面が映らない／暗い（バックライト不良のように見える）
- 表示が乱れる／線が入る／チラつくことがある
- 角度を変えると表示が変化することがある

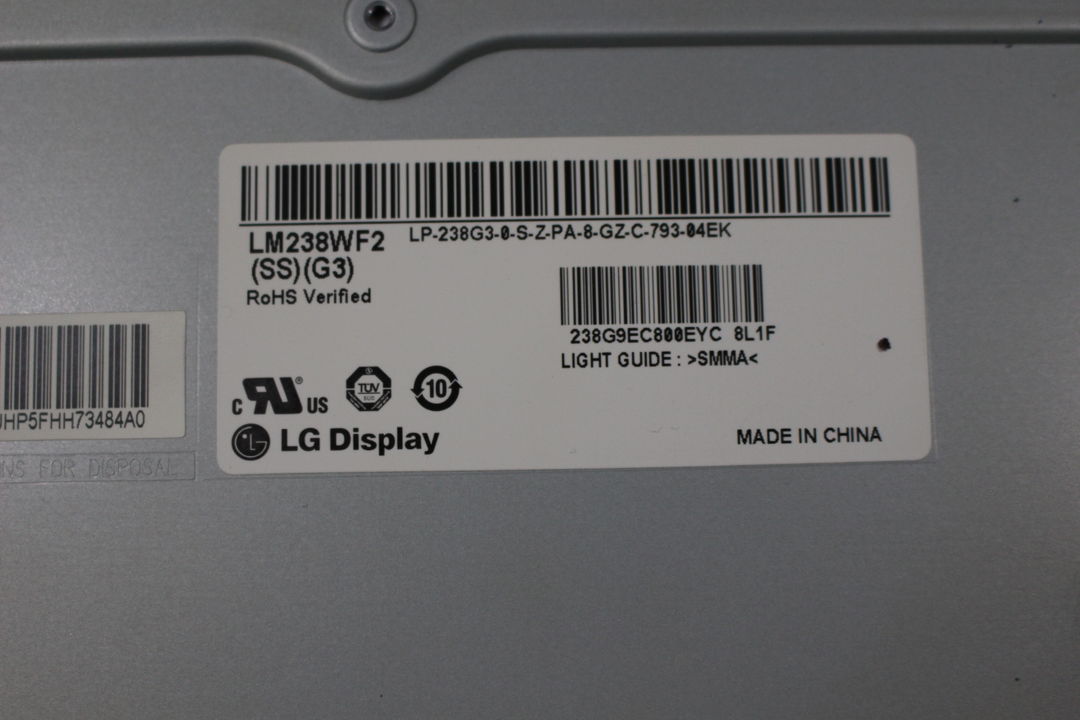

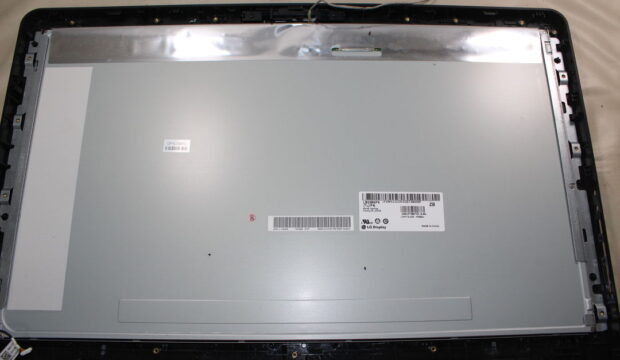

液晶パネル（LM238WF2(SS)(G3) / LG Display）の実物写真

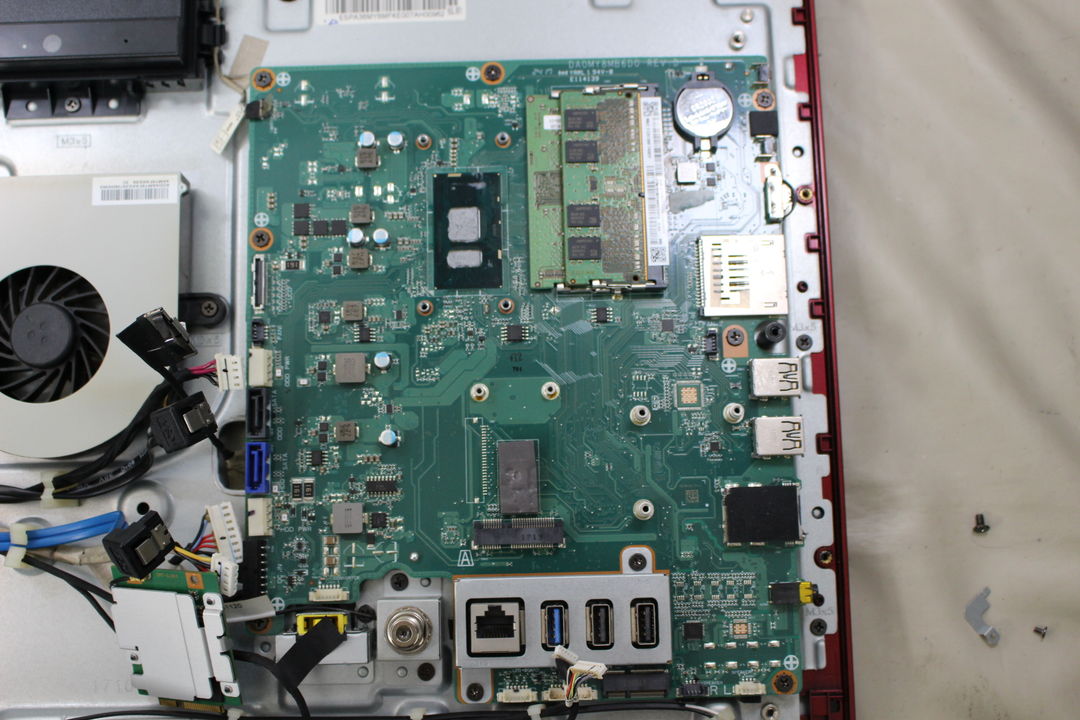

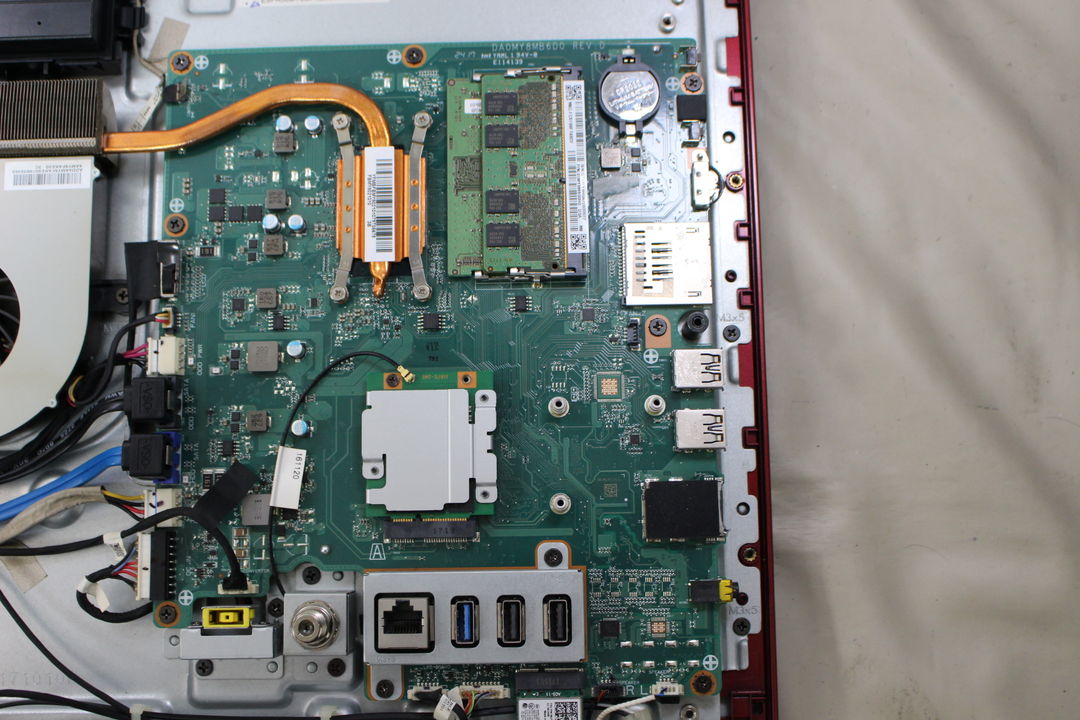

続いてマザーボードに接続されているケーブル類を取り外して行く

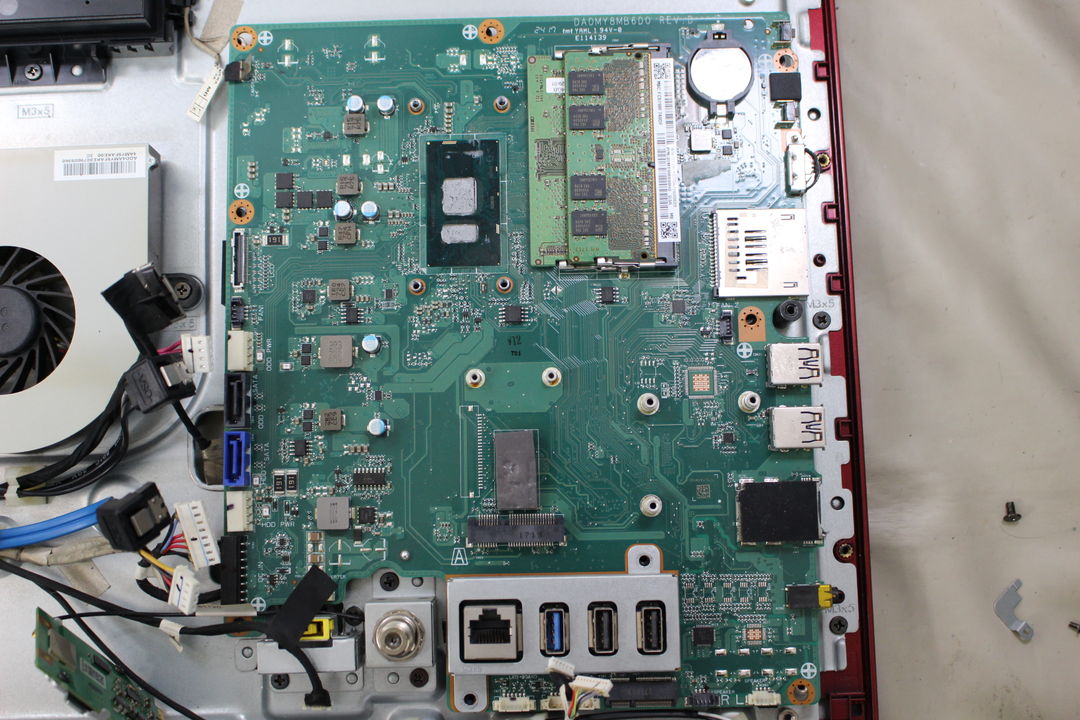

ここからマザーボードを固定しているネジを取り外して行く

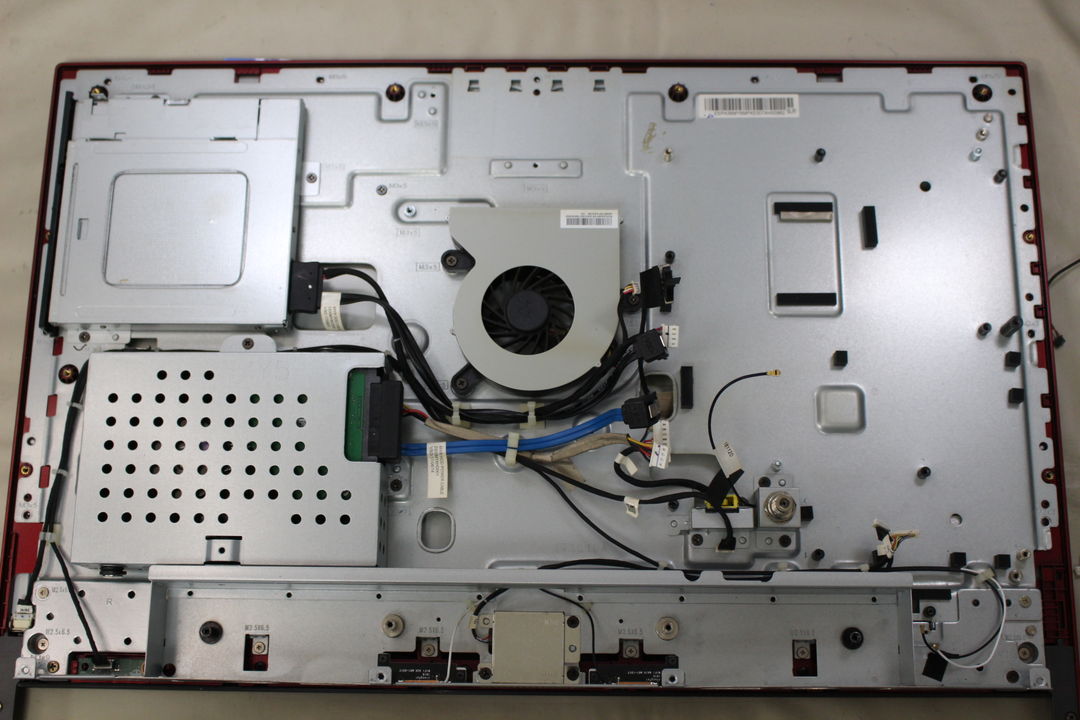

液晶パネルを取り外すことができないため

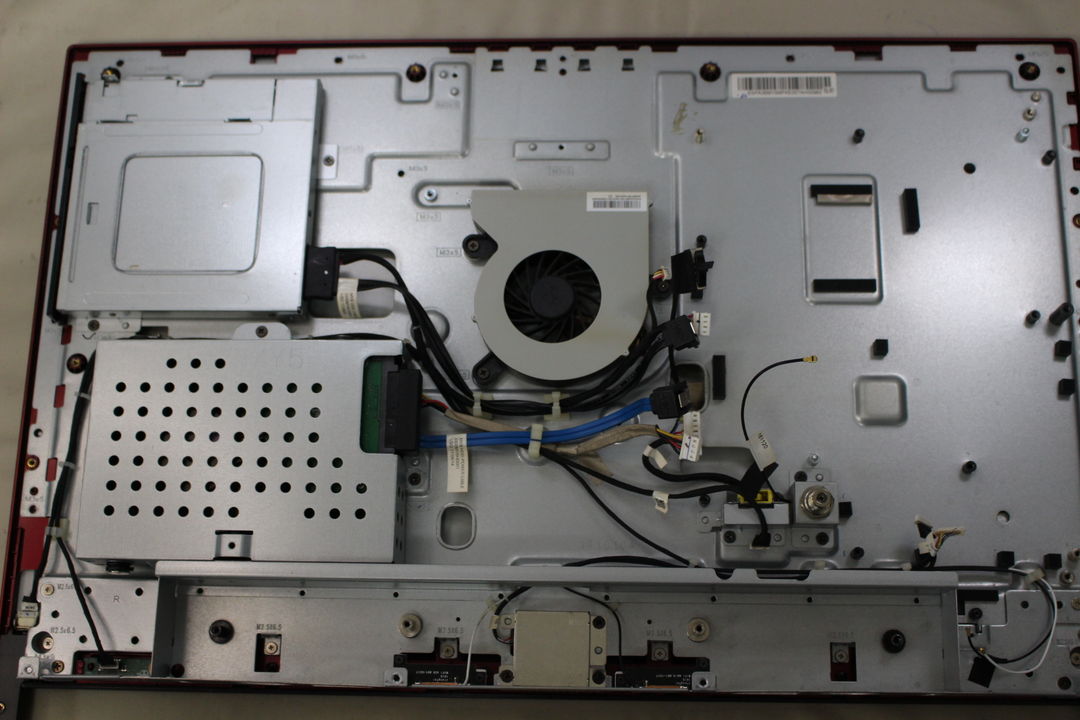

液晶パネルが取り外せない場合はネジが残っていることを疑おう

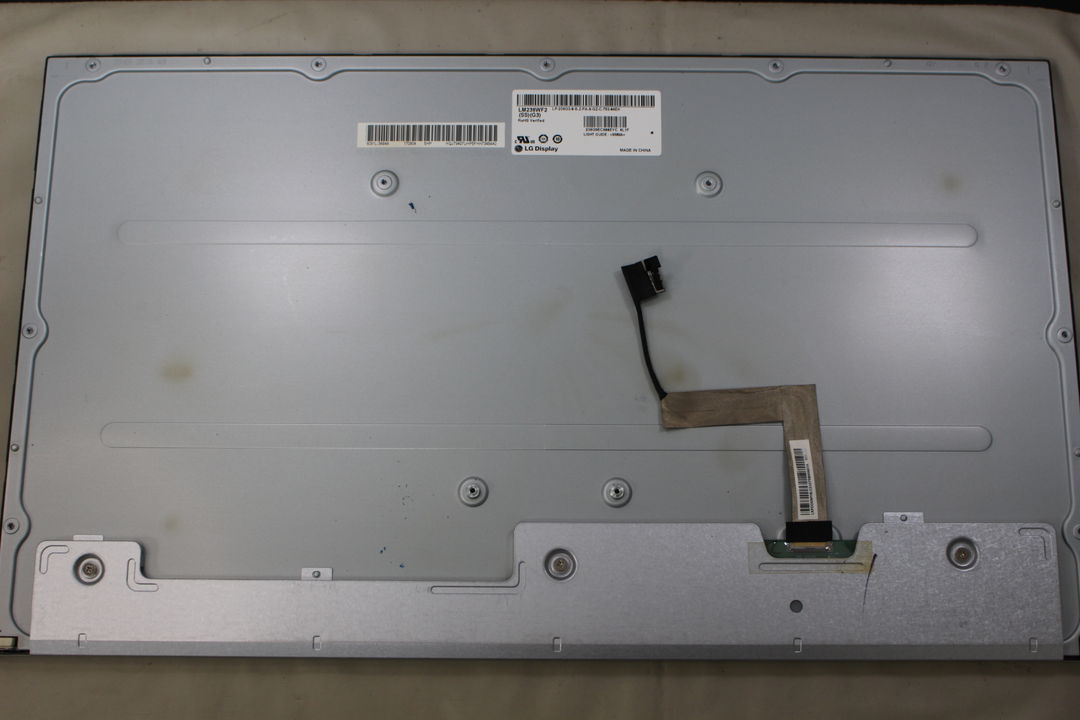

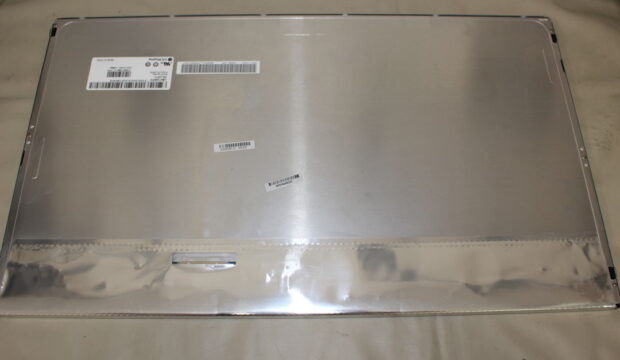

外した液晶パネルはこんな感じ
