NEC PC-DA370HAR 搭載部品図鑑|実機で確認したHDD(ハードディスク)

NEC PC-DA370HAR 搭載部品図鑑|実機で確認したHDD(ハードディスク)

NEC PC-DA370HAR を分解した際に実機で確認できた HDD(ハードディスク) を、写真付きで紹介します。同じ機種名でも製造時期や仕様により搭載部品が異なる場合があります。

実機確認済み写真付き識別メモあり現物確認用資料
ご注意ください。
本記事は分解時に確認した部品情報の記録です。分解・交換作業は破損やデータ消失のリスクがあります。不安がある場合は専門業者への相談をおすすめします。

確認した部品情報

機種名 NEC PC-DA370HAR
部品名 HDD(ハードディスク)
識別メモ・型番・刻印など
ST1000DM010
確認方法 実機分解時に目視確認
注意事項 同じ機種でも搭載部品が異なる場合があります。購入・交換前に現物確認をおすすめします。

この部品に問題がある場合に見られることがある症状

以下は一例です。症状だけでこの部品が原因と断定できるものではありません。

  • 起動が極端に遅い/読み込みが終わらない
  • フリーズが増える/ファイルコピーで固まることがある
  • 認識しない/『フォーマットしてください』が出ることがある
  • 異音(カリカリ・カチカチなど)が出ることがある

HDD(ハードディスク)(ST1000DM010)の実物写真

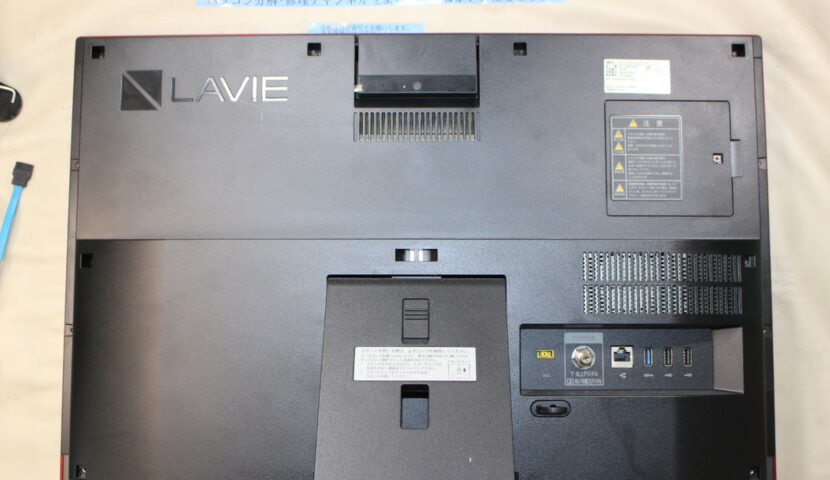

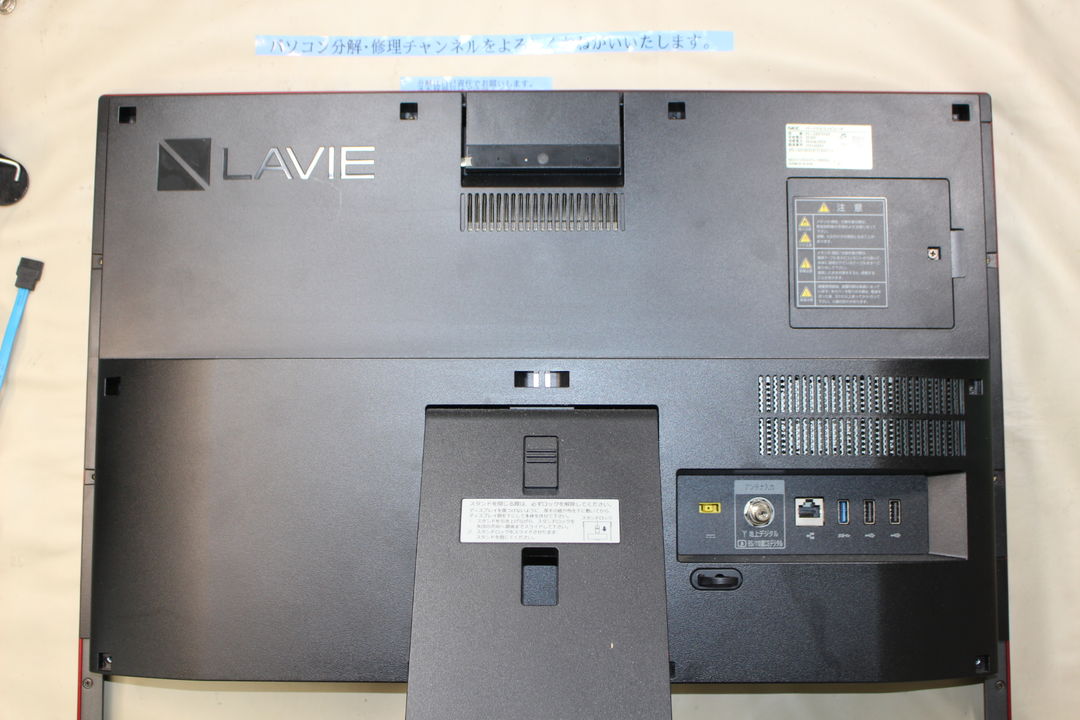

裏側のカバーを取り外していきます。カバーを固定しているネジを外していきます。
裏側のカバーを取り外していきます。カバーを固定しているネジを外していきます。

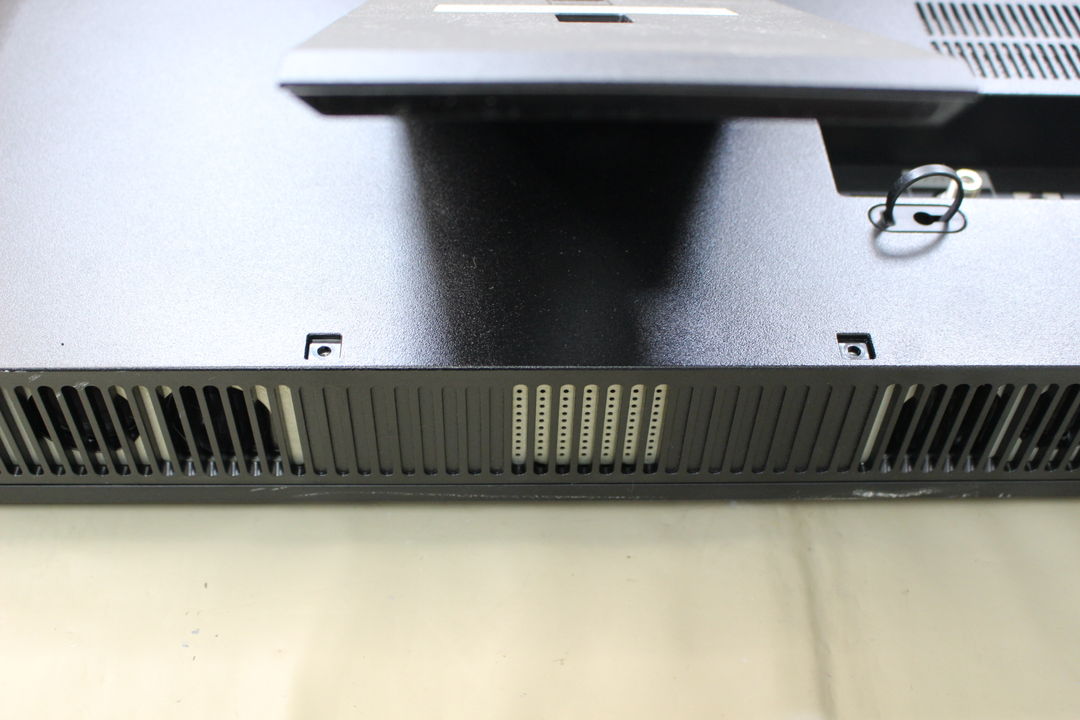

ここにもネジがあるので、これも外します。
ここにもネジがあるので、これも外します。

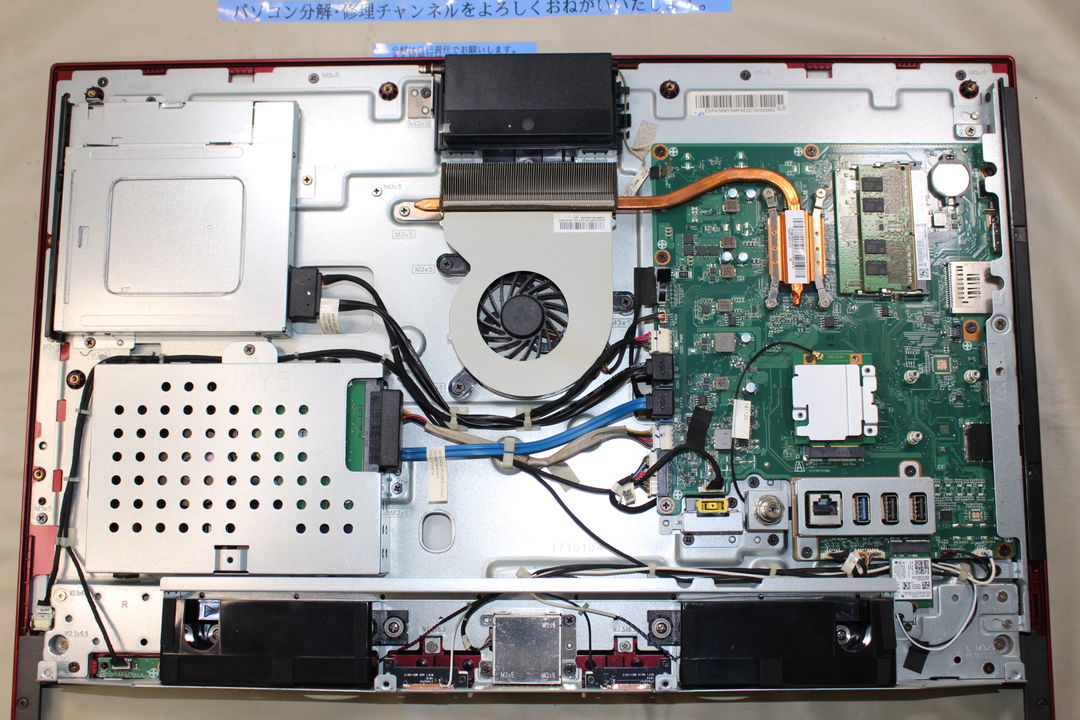

裏側のカバーを取り外しました。ツメがあるので、上側から外していくと外しやすいかと思います。
裏側のカバーを取り外しました。ツメがあるので、上側から外していくと外しやすいかと思います。

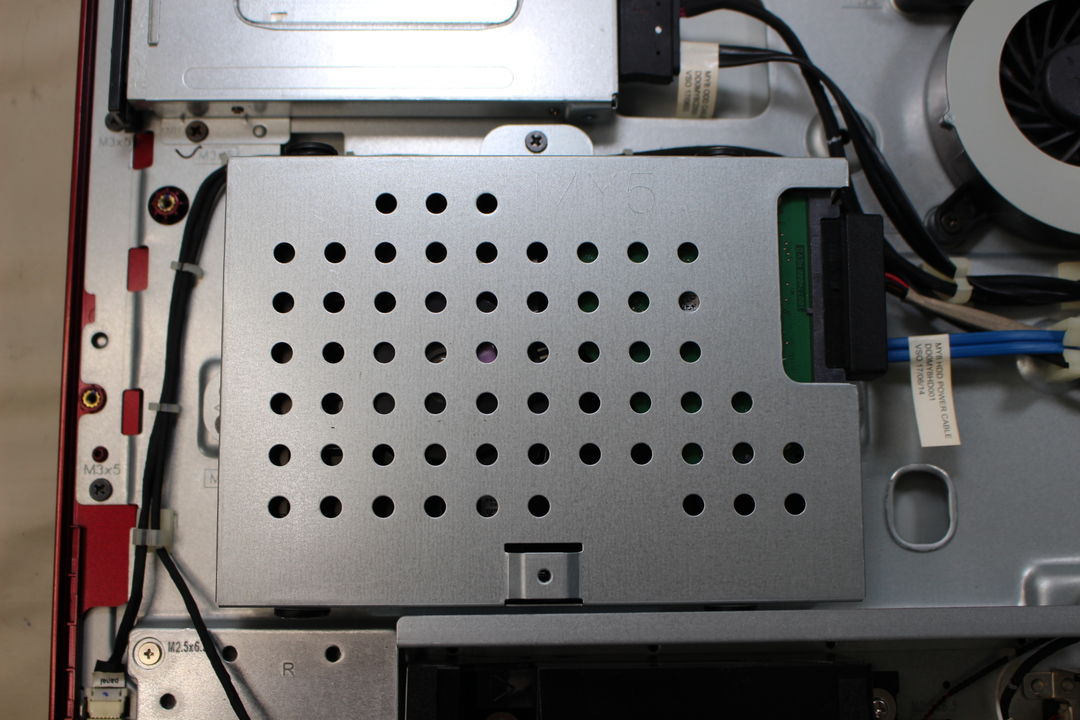

ハードディスクを固定している金具を外すため三箇所あるネジを外します
ハードディスクを固定している金具を外すため三箇所あるネジを外します

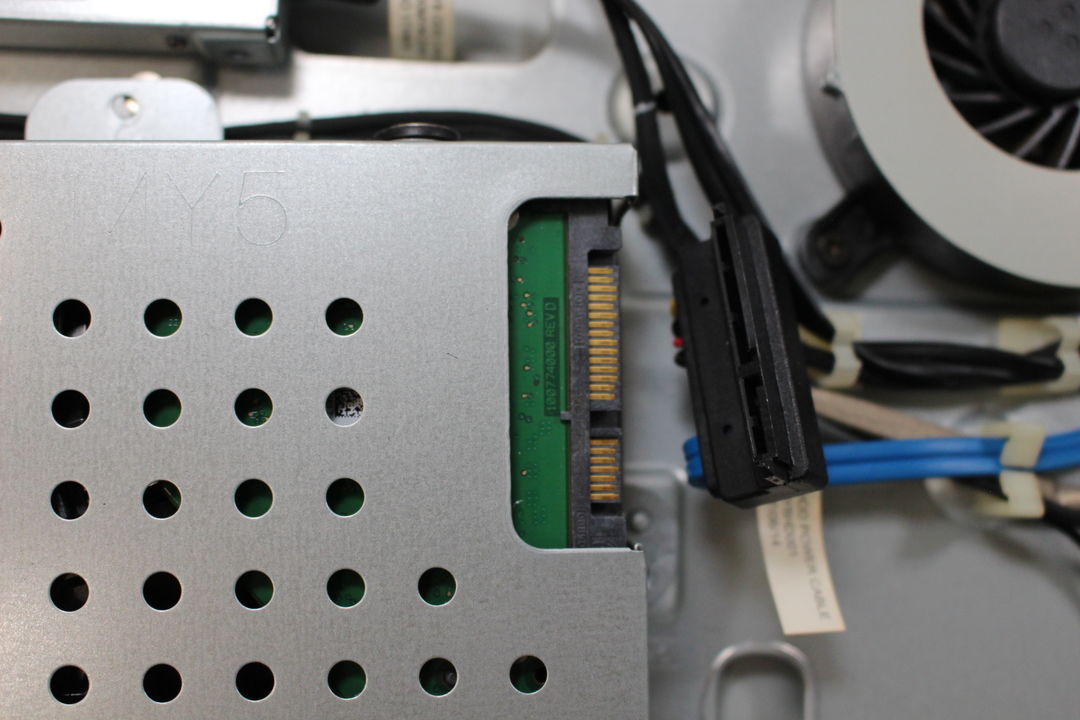

続いてSATA/電源ケーブルを外します
続いてSATA/電源ケーブルを外します

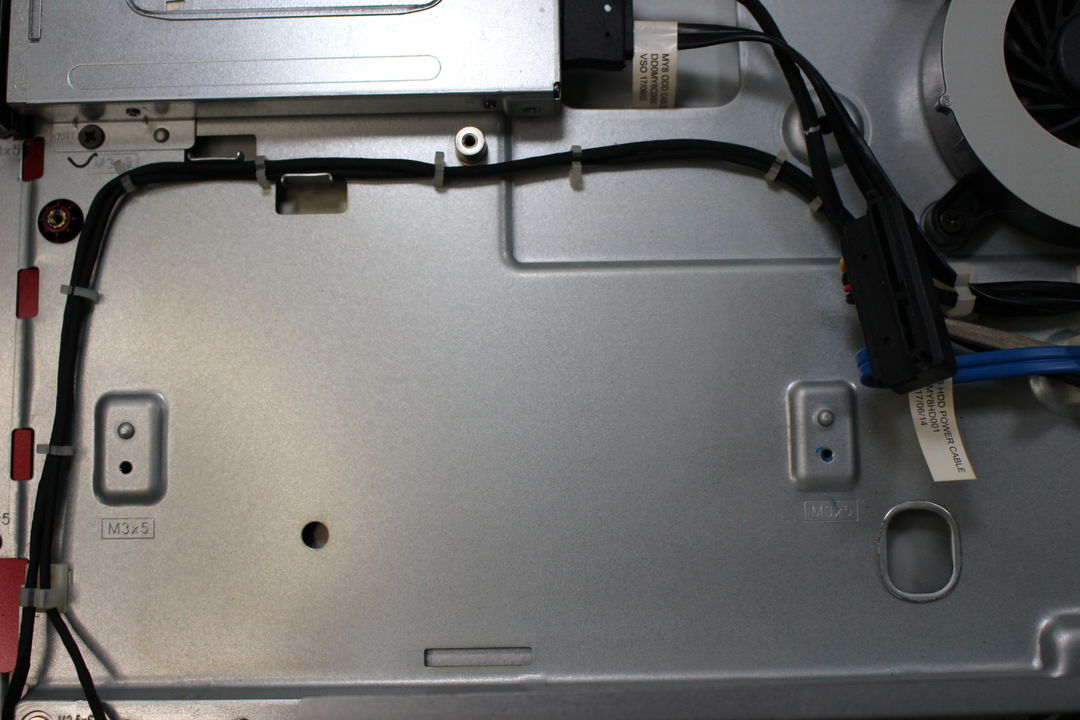

ハードディスクを取り外した後はこんな感じ
ハードディスクを取り外した後はこんな感じ

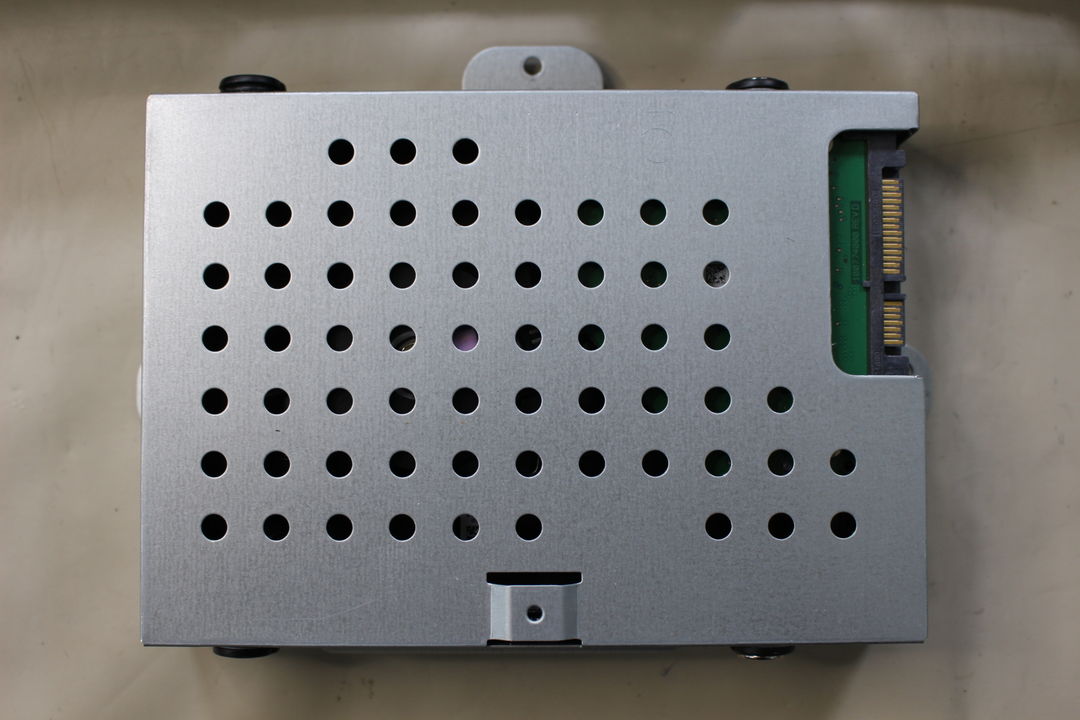

取り外したハードディスク
取り外したハードディスク

ハードディスクを覆っていた金属のカバー
ハードディスクを覆っていた金属のカバー

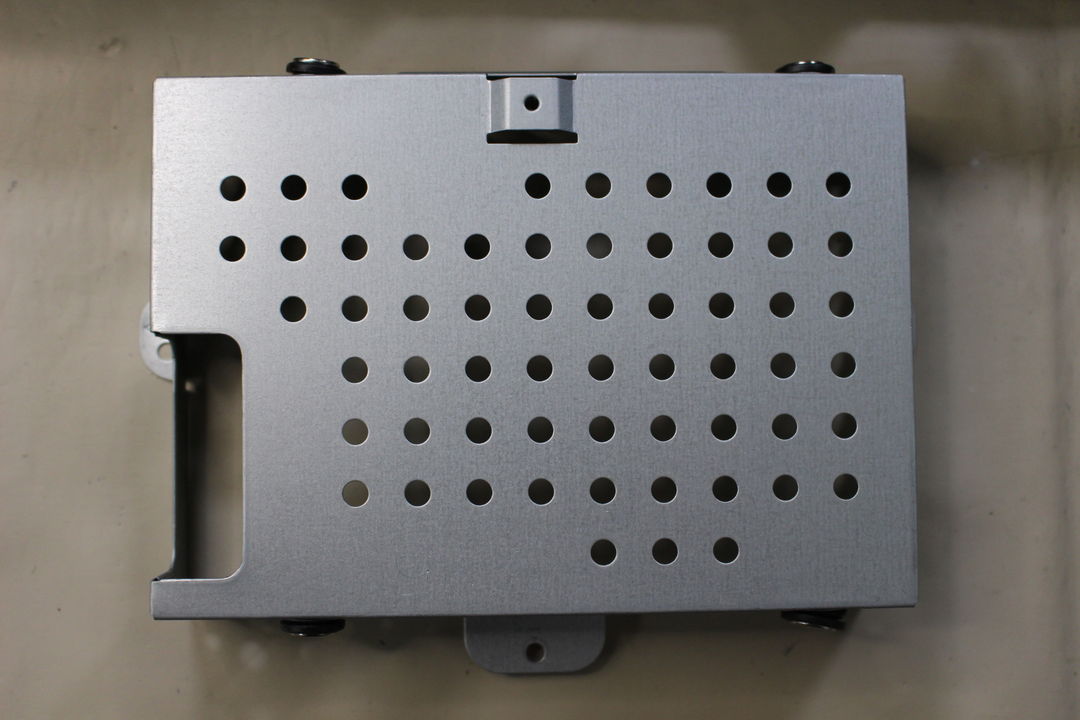

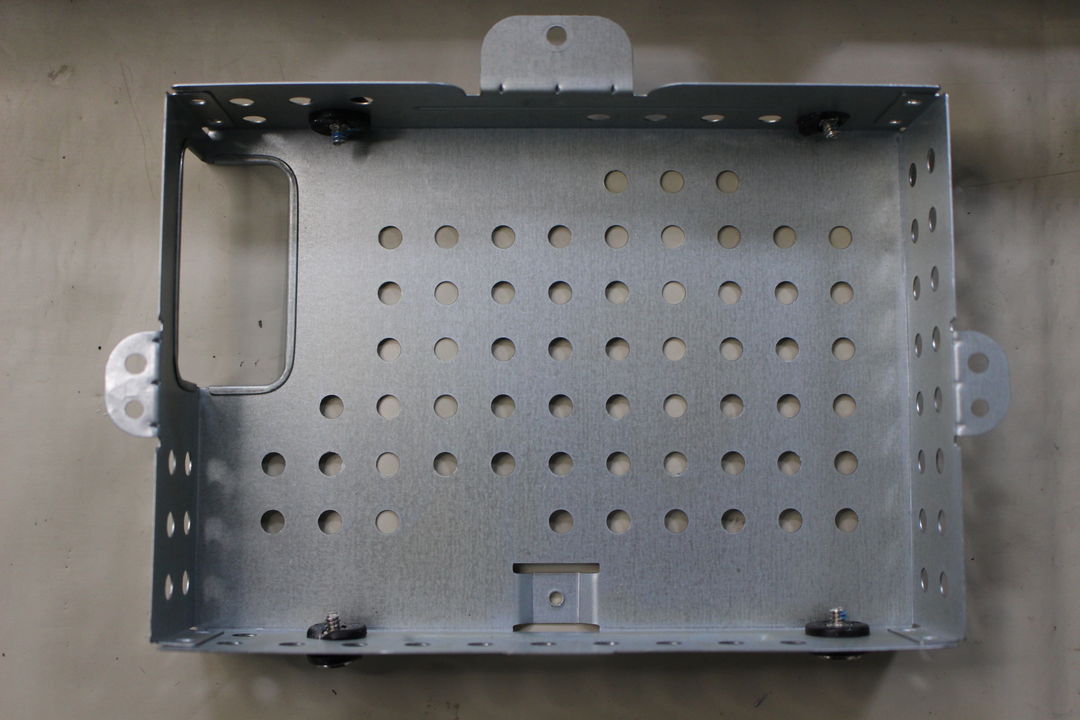

カバーの裏側はこんな感じネジ4か所で固定
カバーの裏側はこんな感じネジ4か所で固定
