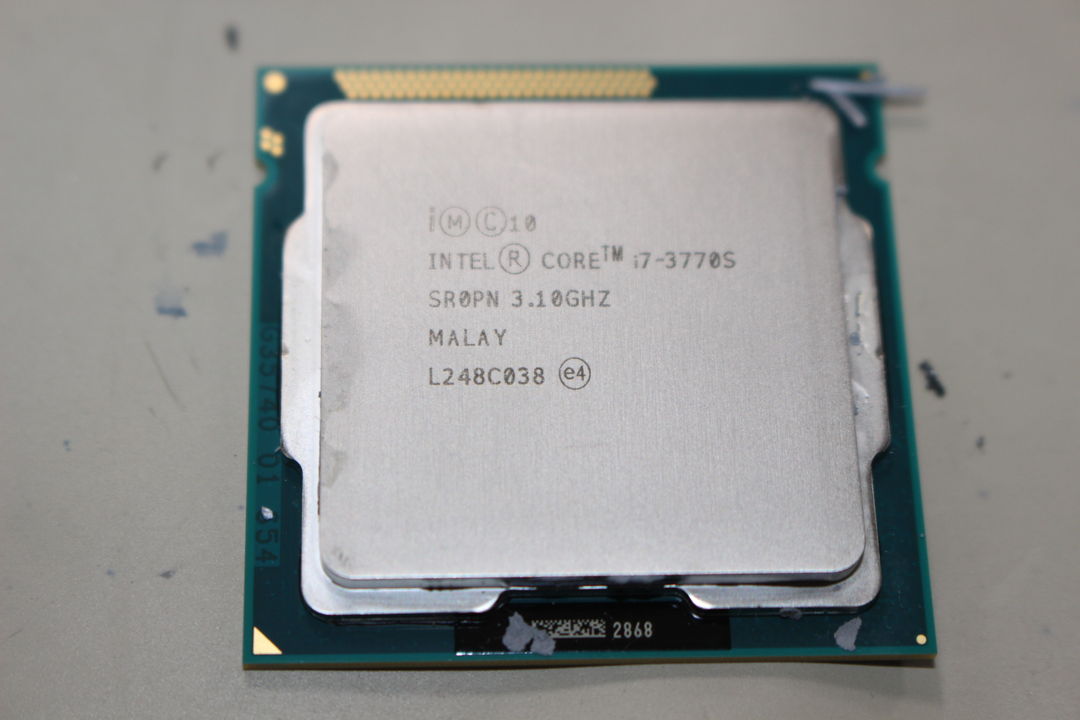

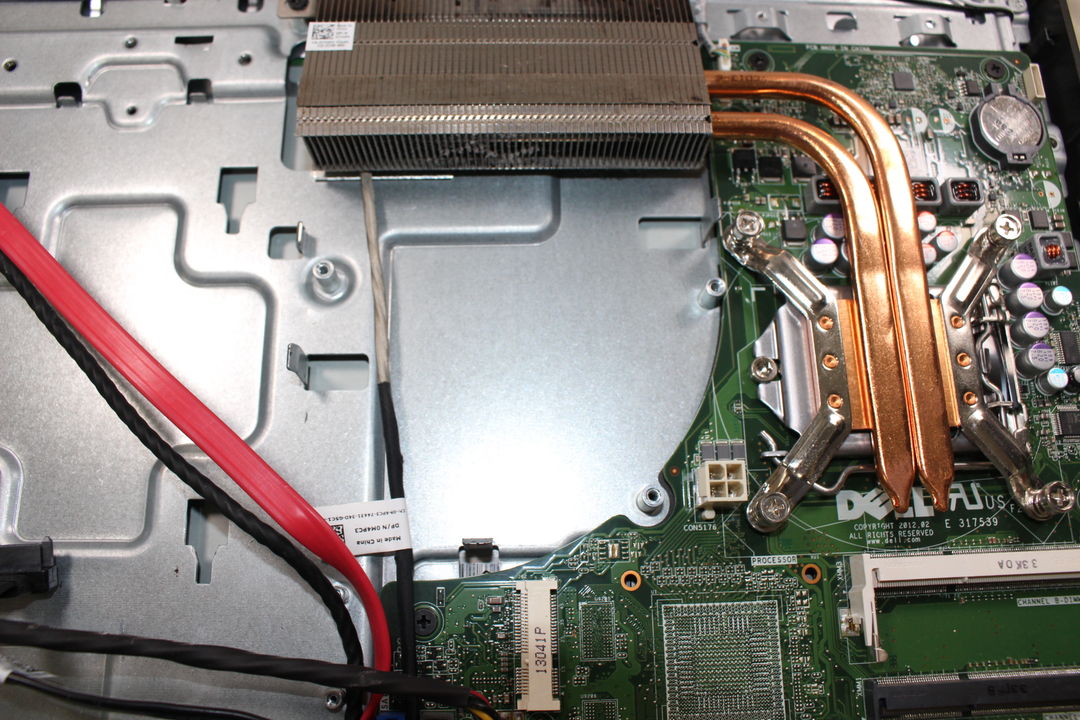

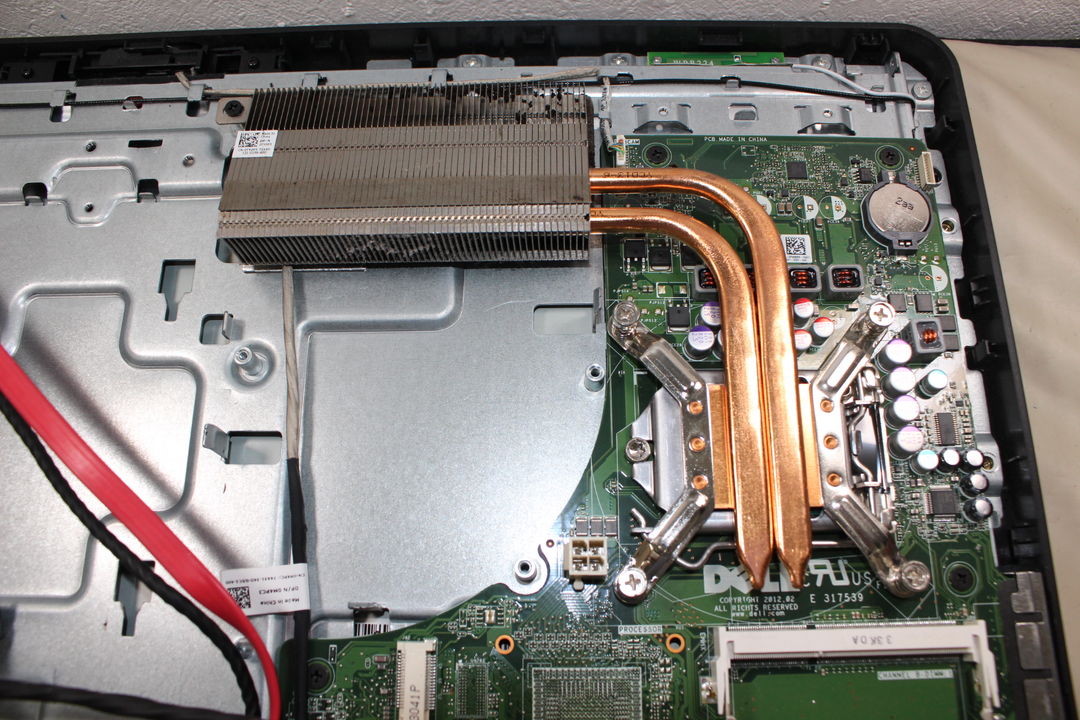

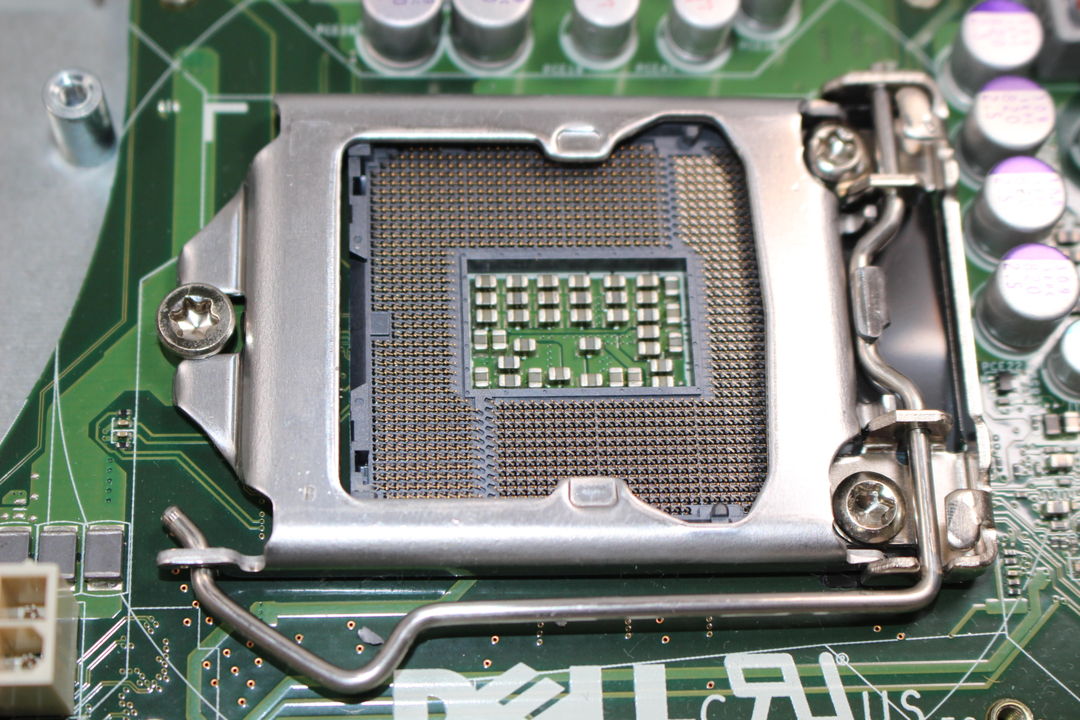

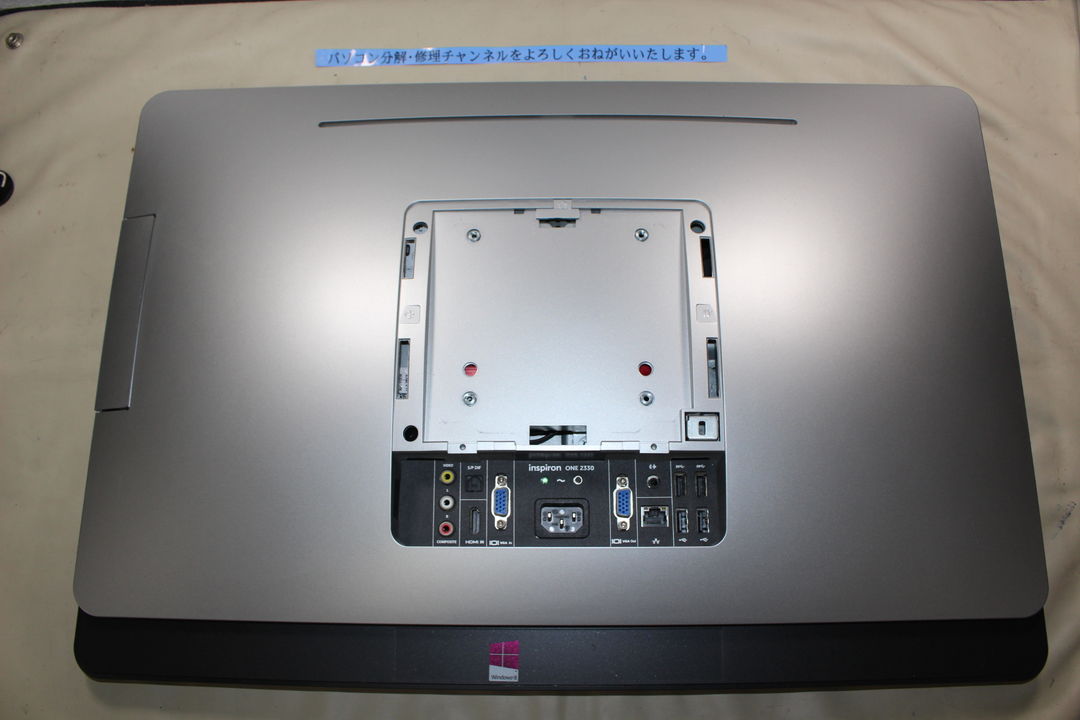

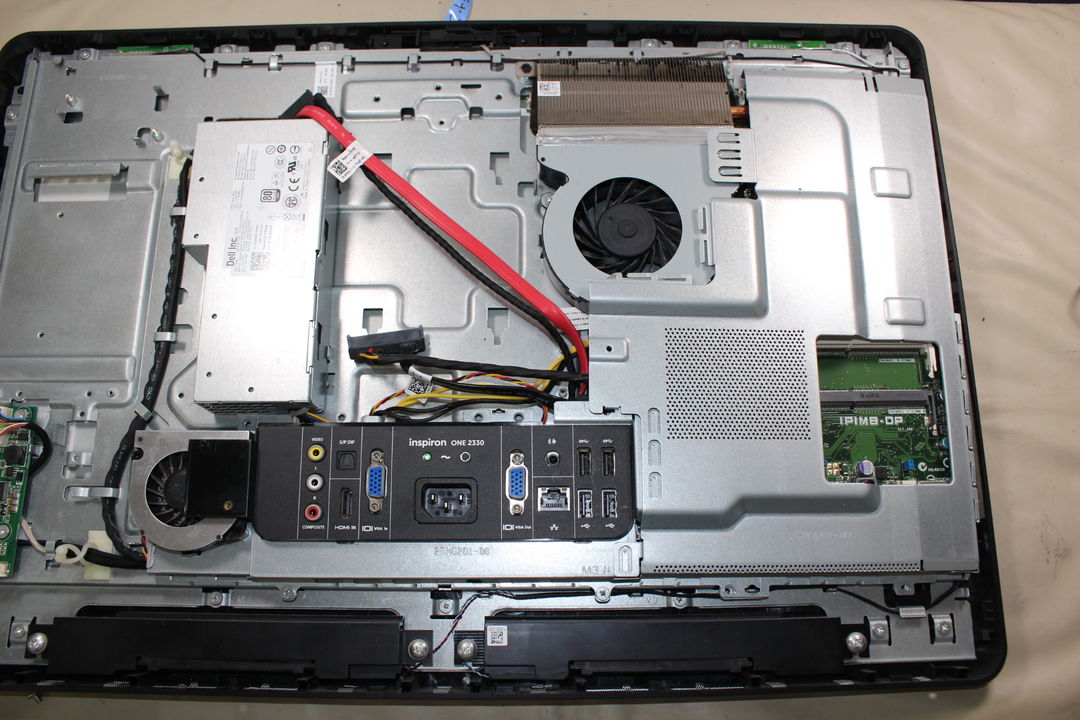

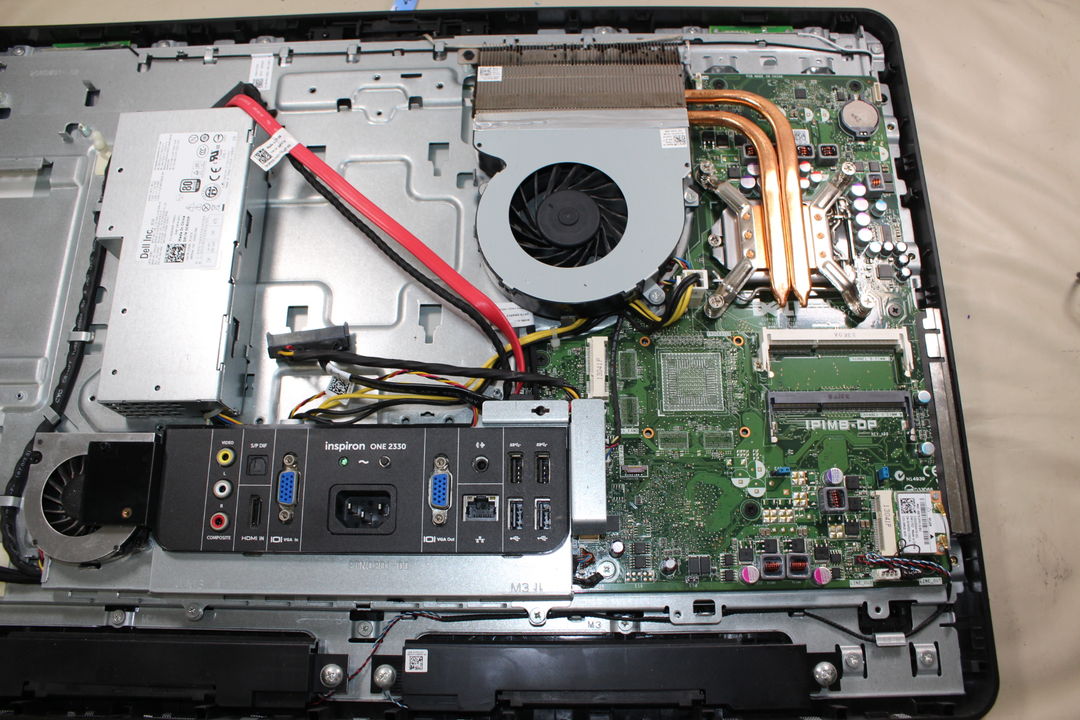

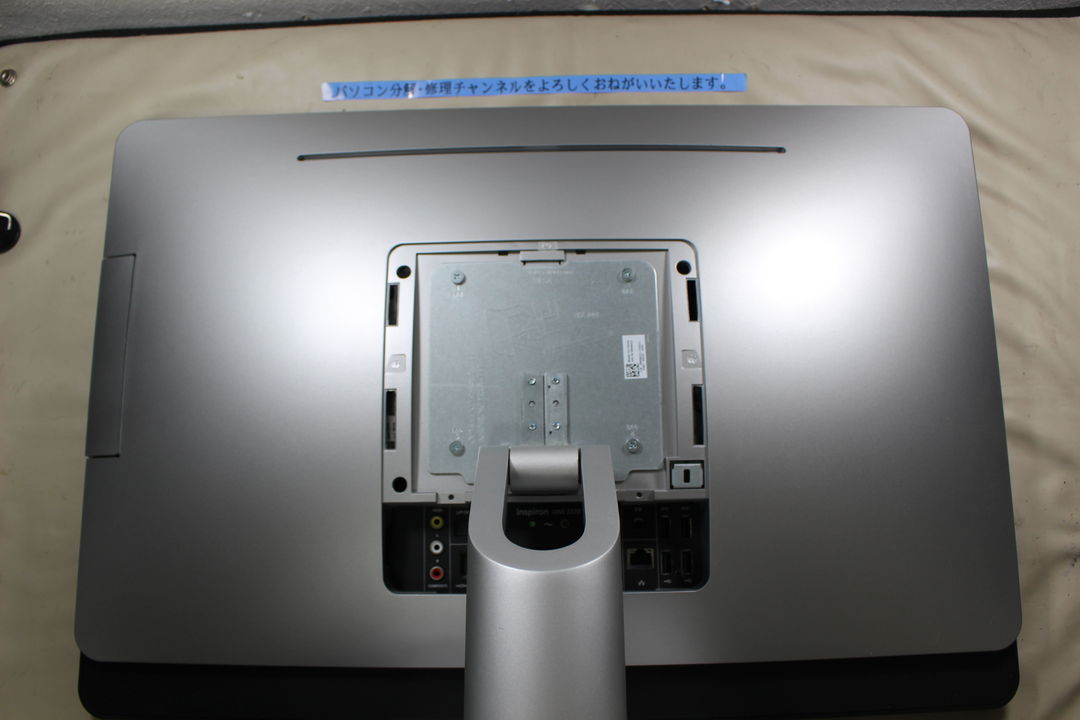

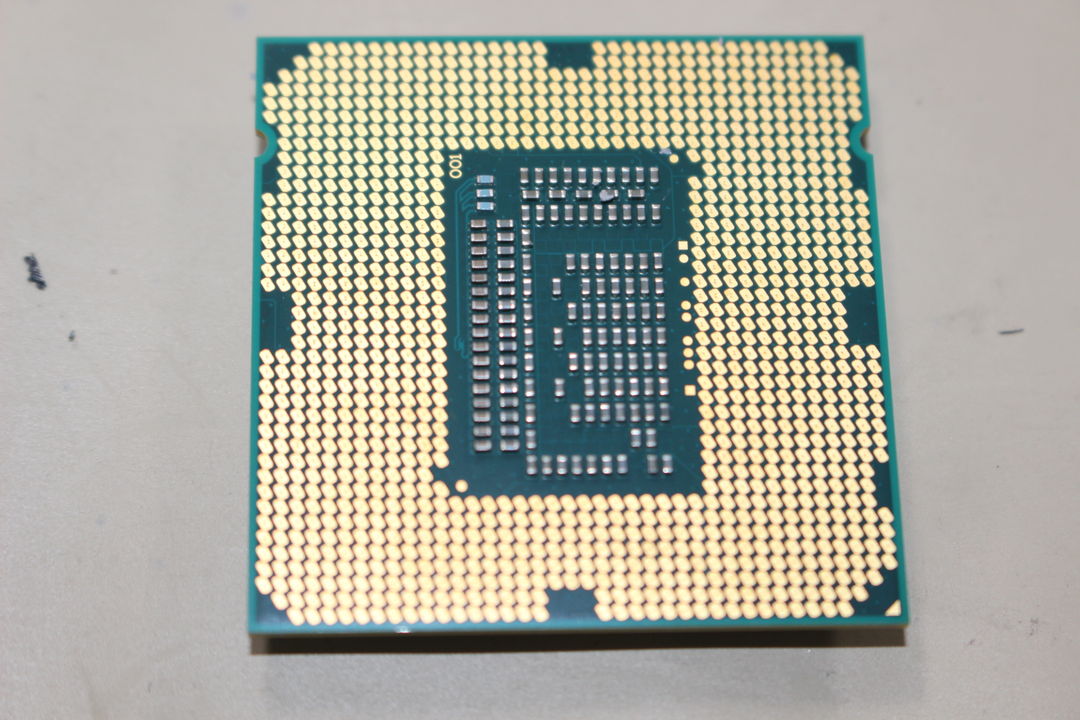

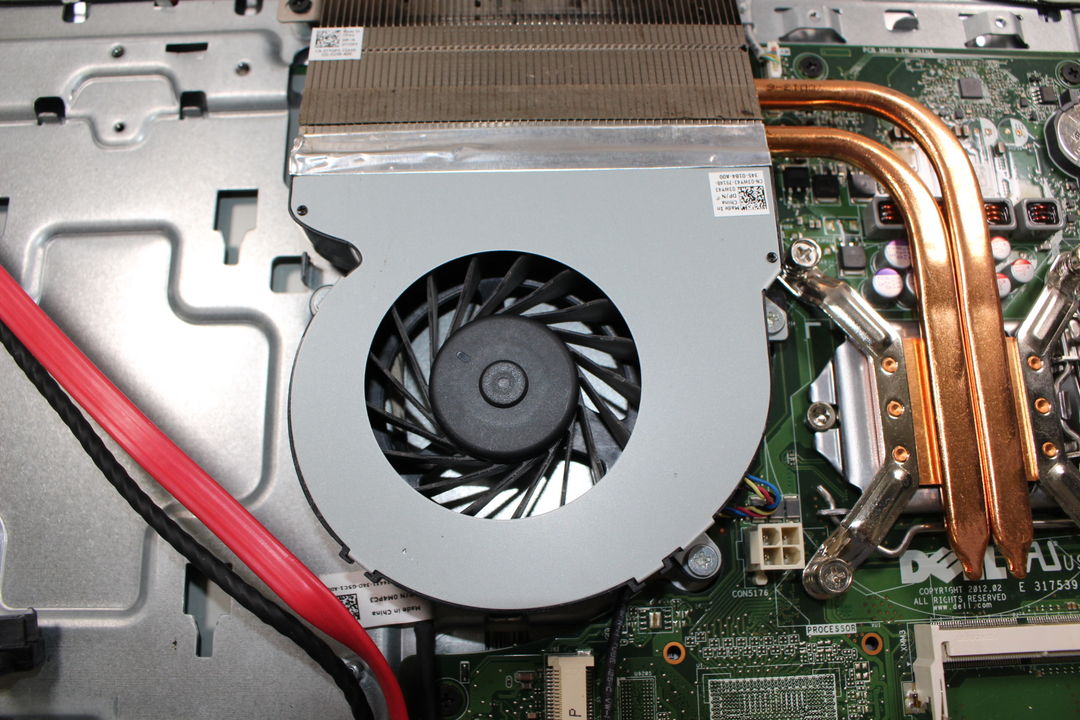

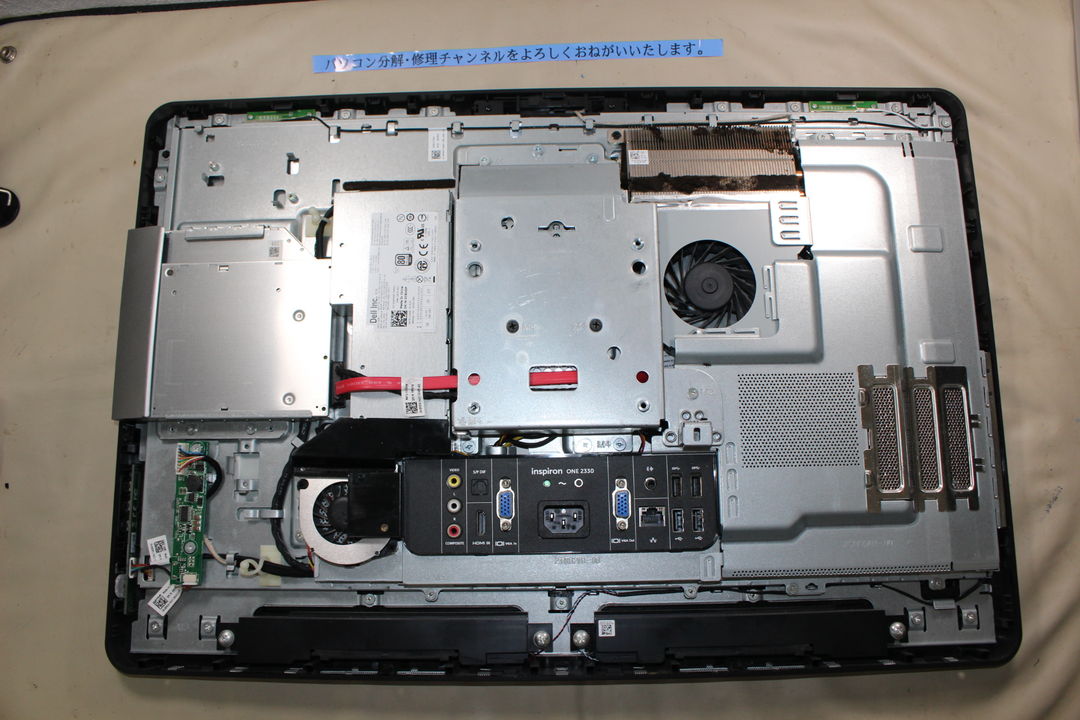

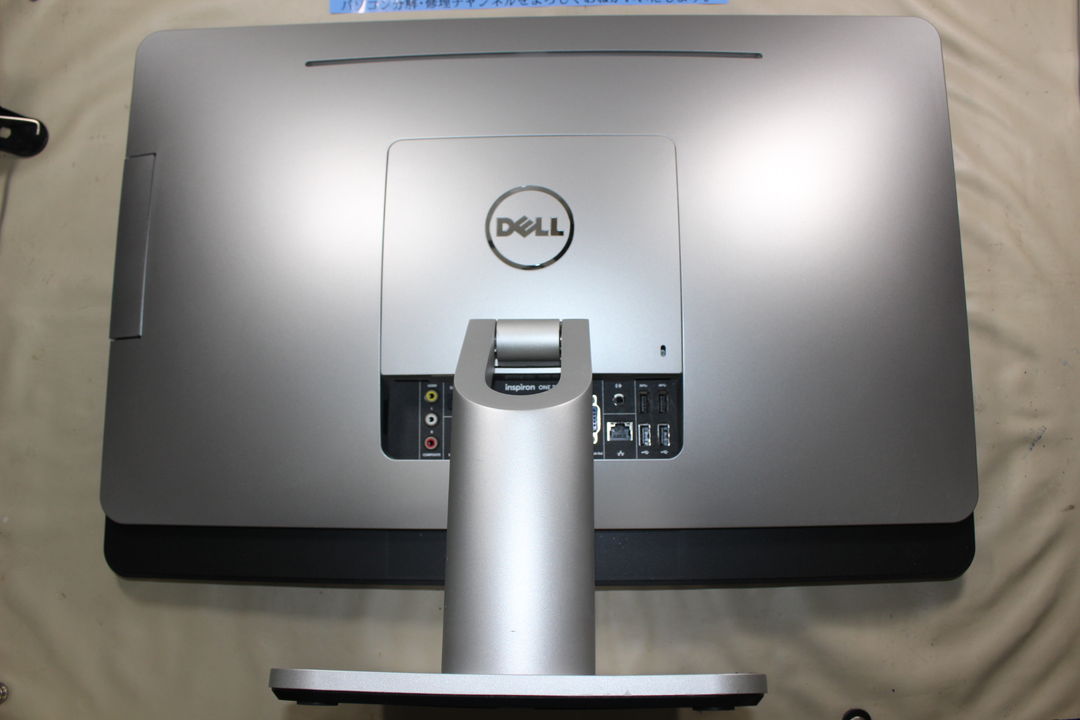

写真1まずはデルロゴのカバーを外します写真2カバーを外した後、スタンドを取り外します。写真3スタンドを外した状態です。続けて背面カバーを取り外します。下側にあるネジも外してください。写真4カバーが取れたらまずは中央のハードディスクを外します写真5ハードディスクを取り外したら、続いて側面にあるマザーボードの金属カバーを取り外します。写真6DELL Inspiron One 2330の背面カバーを外した内部。中央付近に冷却ファンとヒートパイプがあり、右側の基板上にCPU周辺の冷却機構が配置されています。写真ではCPU本体や型番は確認できません。写真7DELL Inspiron ONE 2330の内部に搭載されたCPU冷却部です。中央に冷却ファンとヒートシンクがあり、右側には銅製ヒートパイプが見えます。周囲には基板やケーブルも確認できます。写真8冷却ファンを取り外した状態です。写真9続いてヒートシンクを外していきます写真10ヒートシンクを外すと、その下にCPUが現れます。CPUには熱伝導グリスが塗布されているため、拭き取ります。写真11cpuを外していきます写真12cpuを外した後のcpuソケットです写真13DELL Inspiron ONE 2330から取り外したCPUの表面写真です。金属製のヒートスプレッダに「INTEL® CORE™ i7-3770S」「SR0PN 3.10GHz」「MALAY」などの刻印が確認できます。写真14DELL Inspiron ONE 2330から取り外したCPUの裏面。基板上に多数の接点が並び、中央付近には部品や端子が配置されています。写真ではCPU表面の型番や仕様は確認できません。
部品を探すときの確認ポイント
DELL inspiron ONE 2330用のCPUを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
