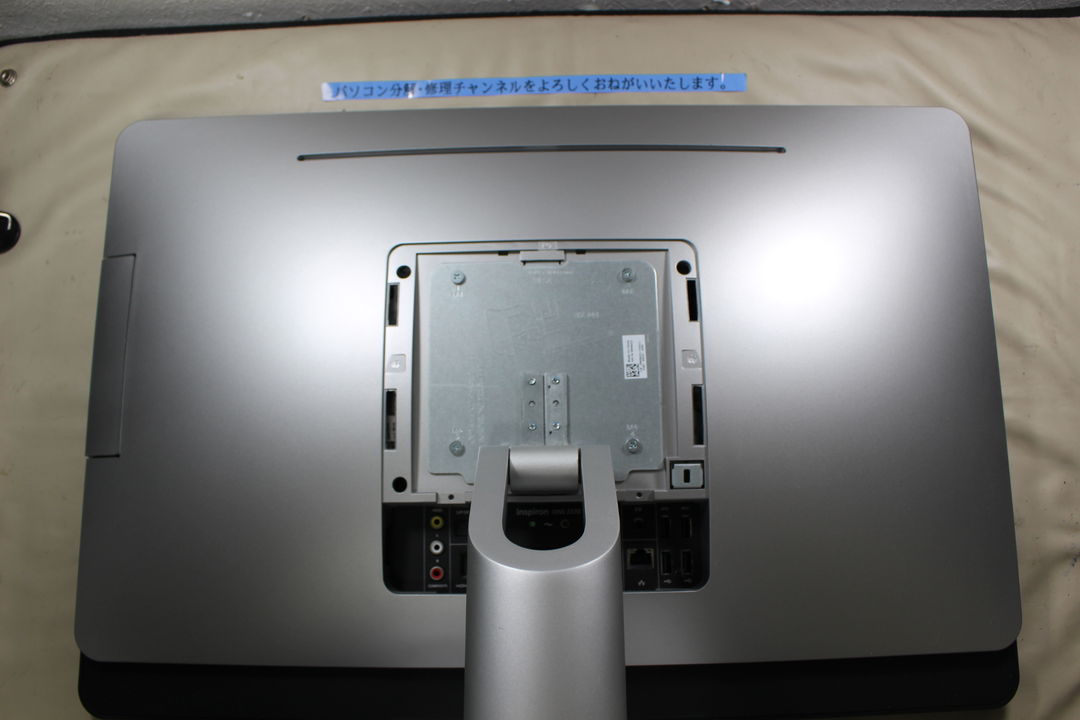

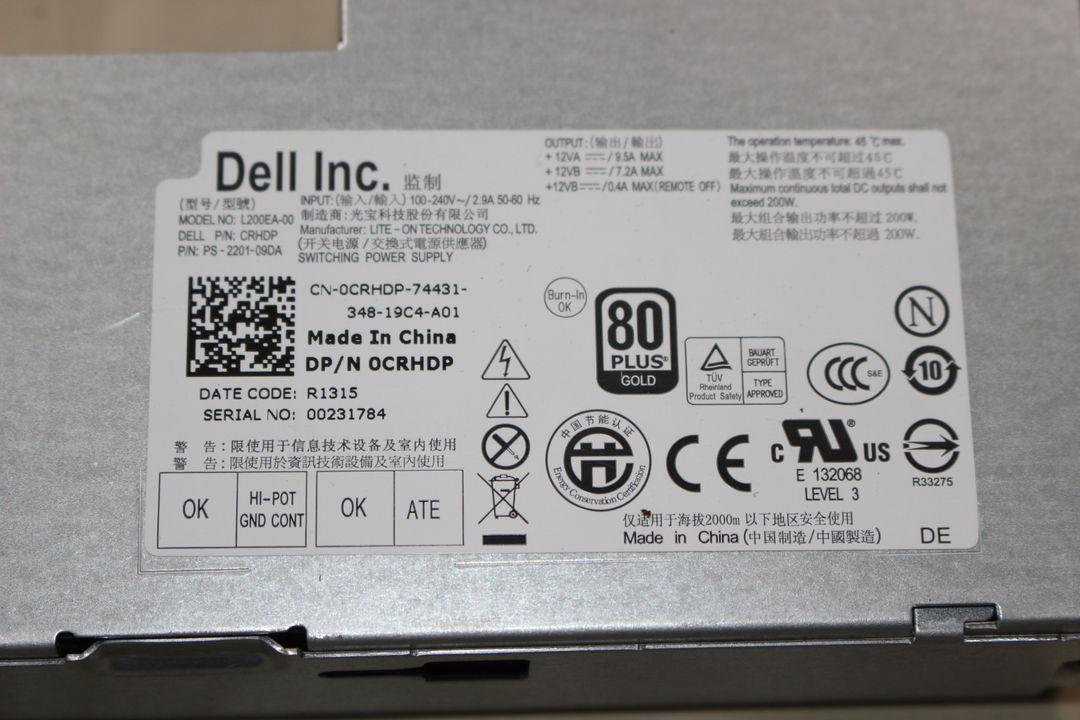

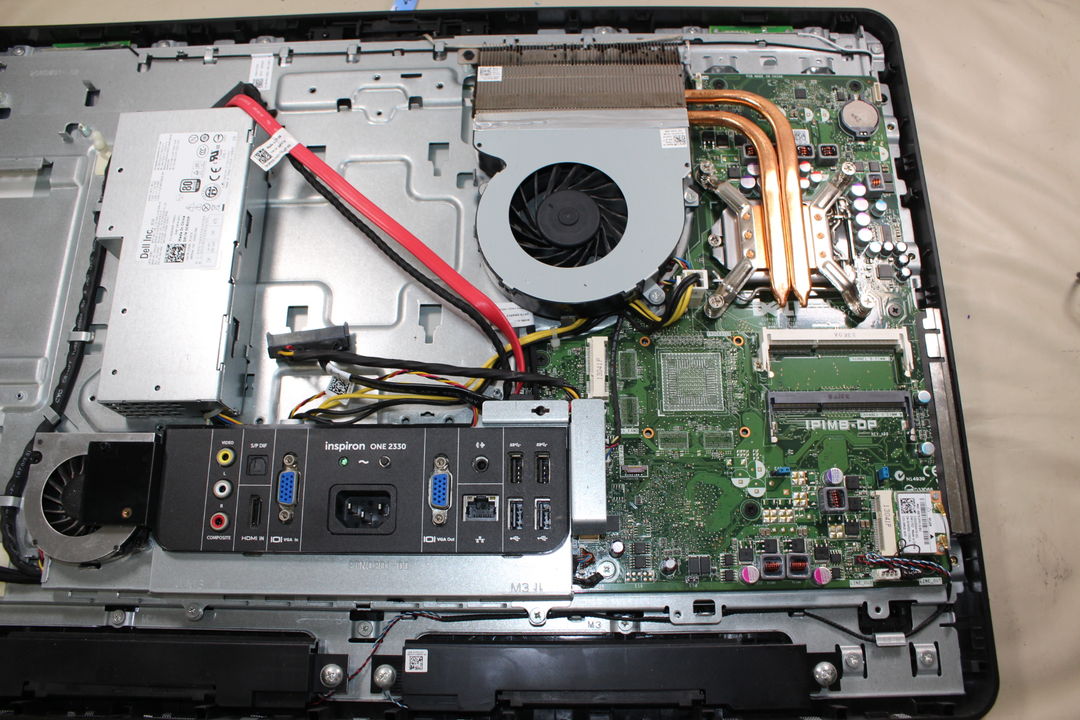

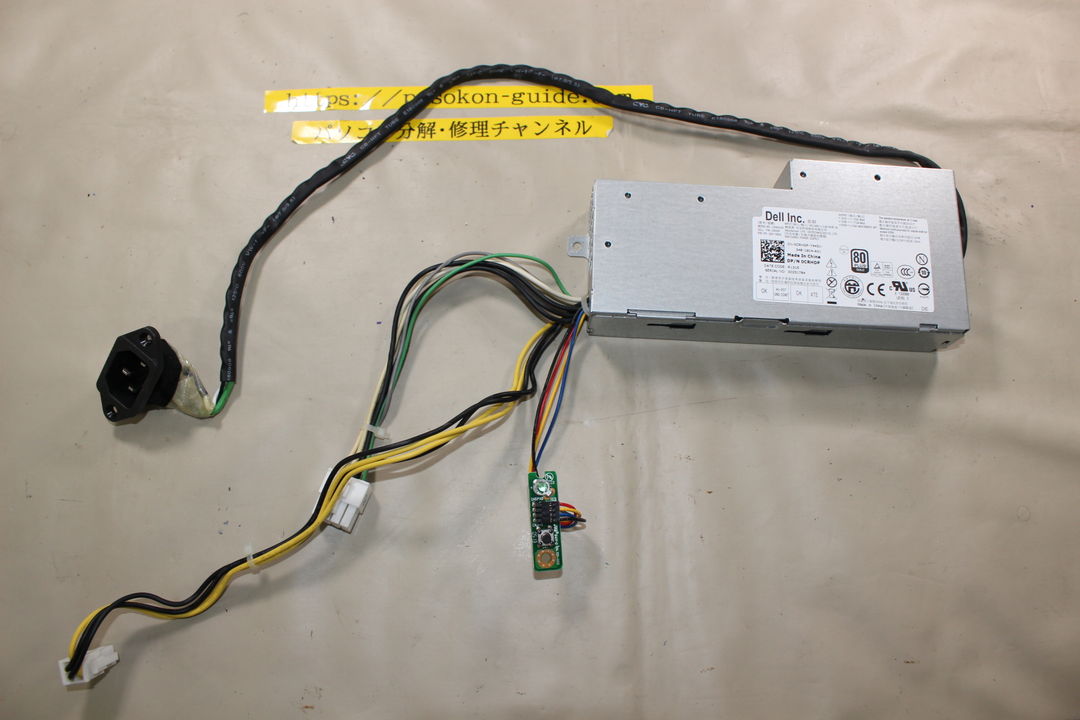

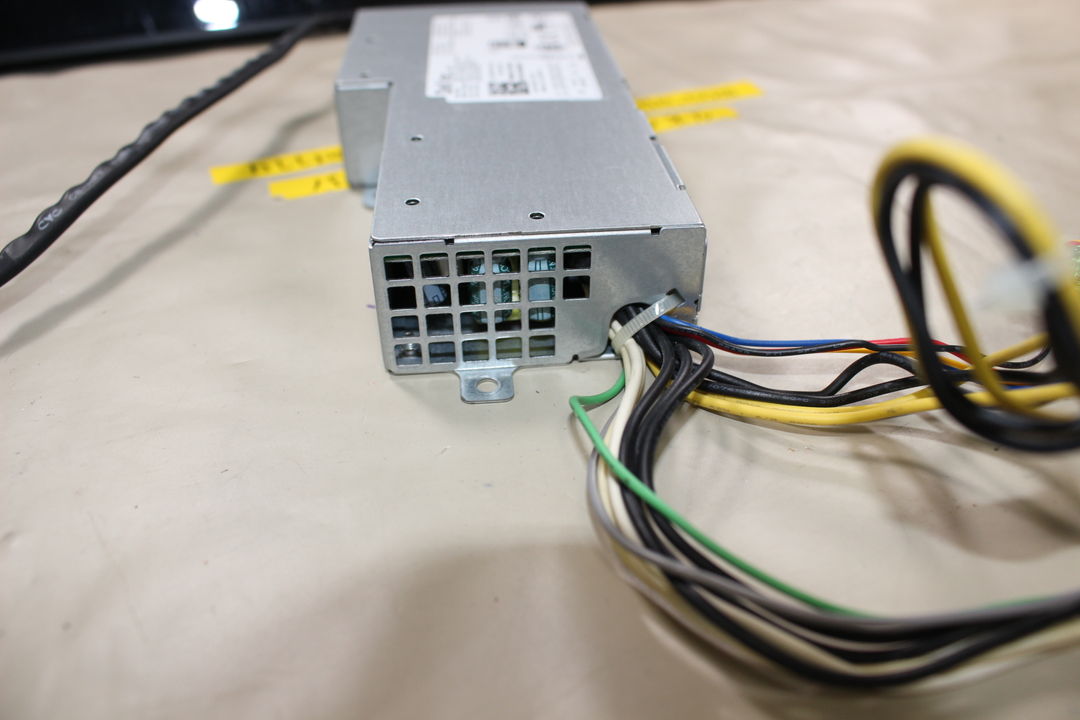

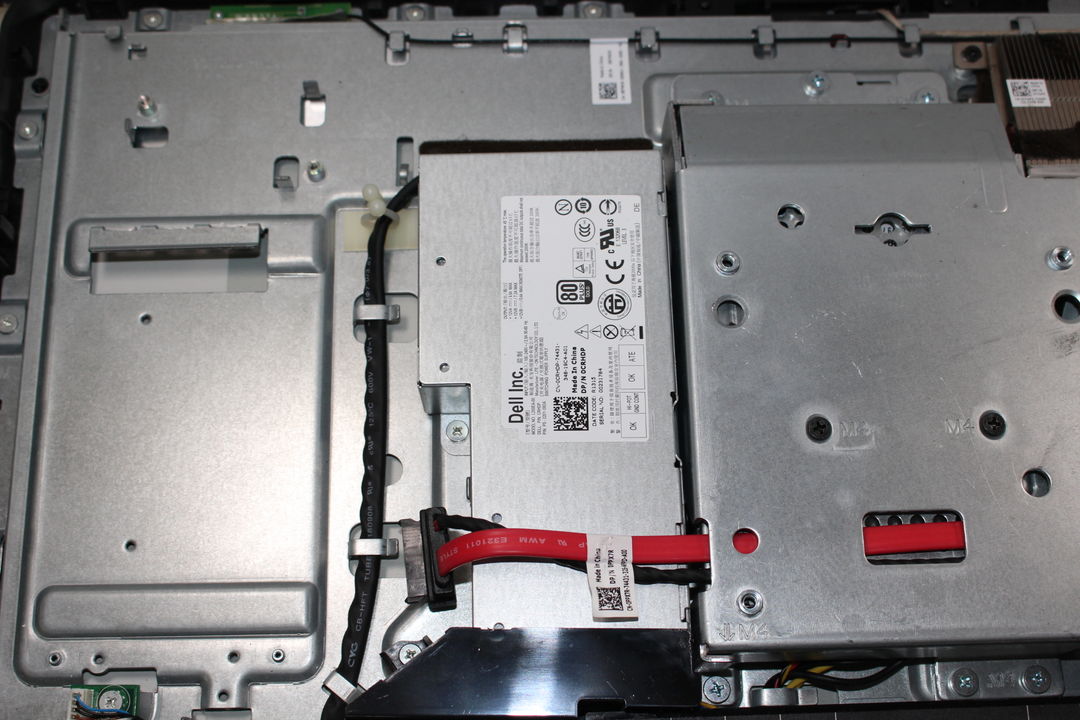

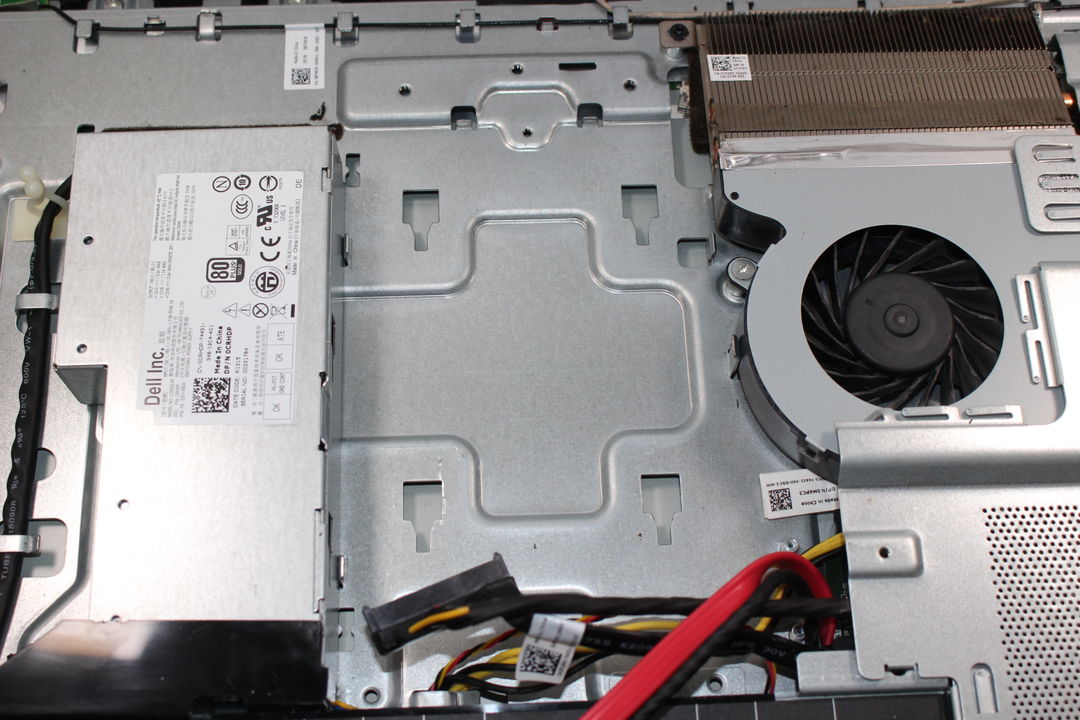

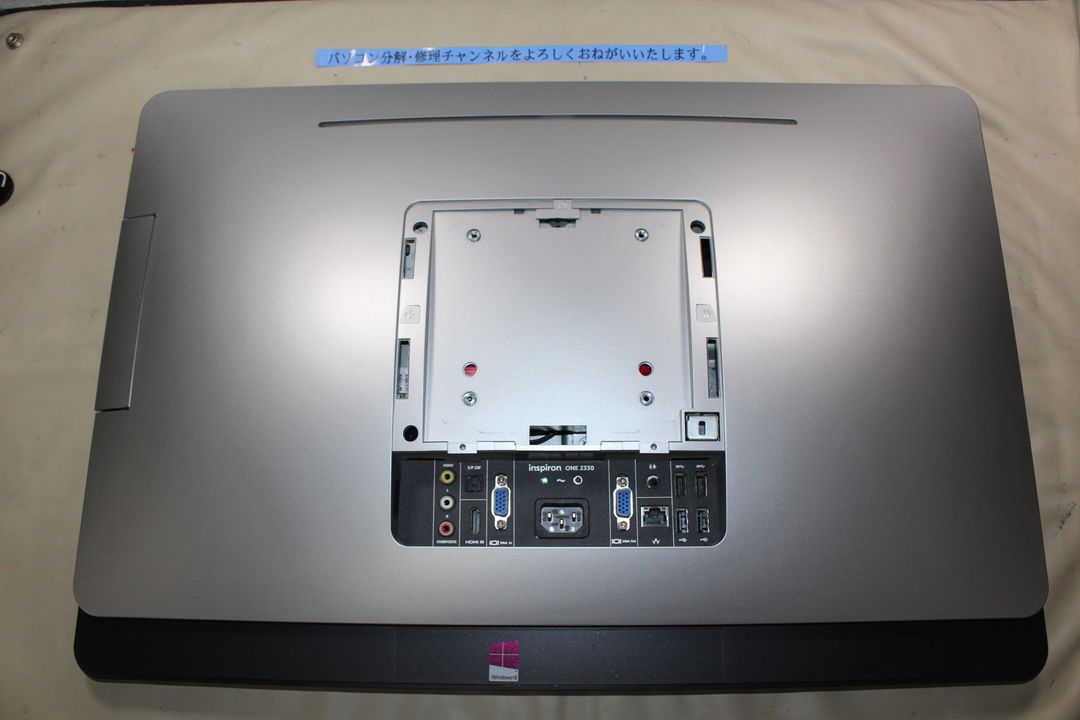

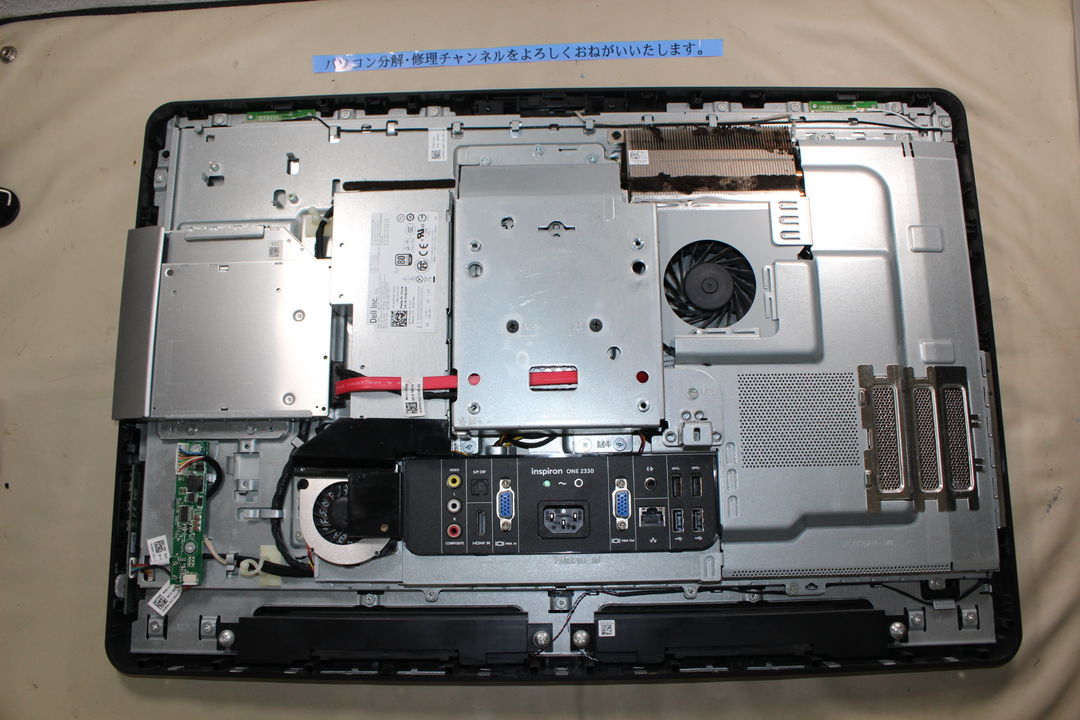

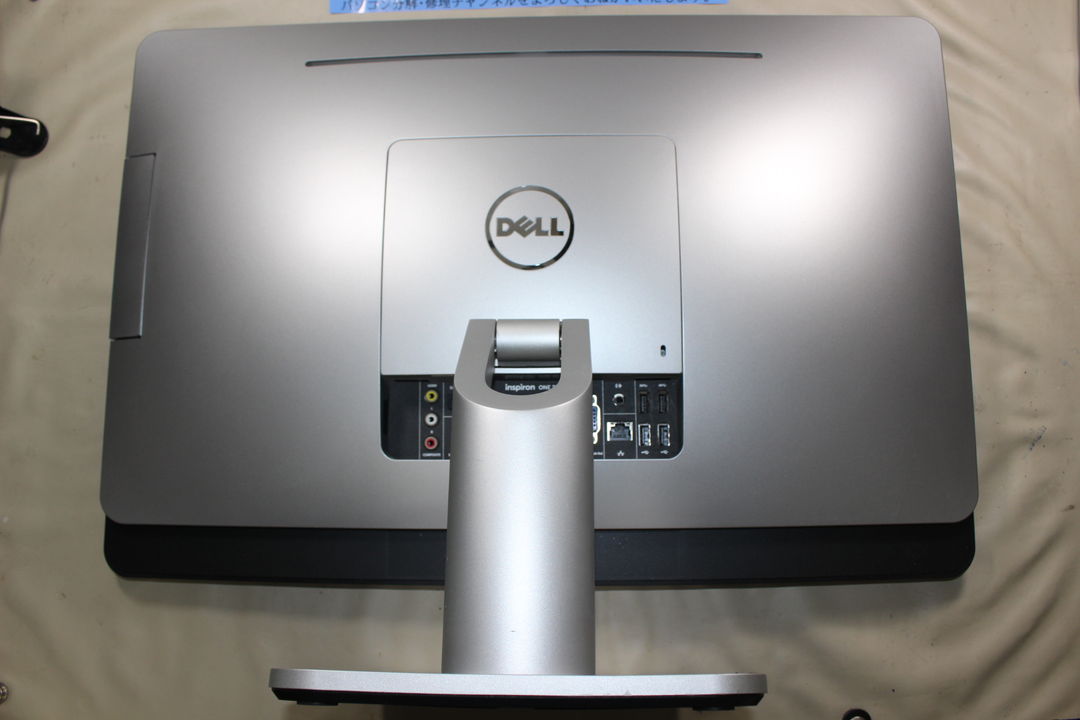

写真1DELLロゴのある一体型パソコン本体の背面。中央にスタンドがあり、その周囲に端子類とカバーが確認できます。電源ユニット本体は外観からは確認できません。写真2DELL Inspiron ONE 2330の背面中央部を写した写真です。スタンド周辺の金属製カバー、固定部、端子類や接続部が確認できますが、電源ユニット本体は外観から確認できません。写真3DELL Inspiron ONE 2330の背面カバーと端子部を確認できる写真です。中央のサービスカバーが外され、内部部品の取り外しに進める状態になっています。写真4DELL Inspiron ONE 2330の背面カバーを外した内部。中央から左側にかけて金属製のシールドやドライブ類が配置され、下部には基板と各種端子が確認できます。電源ユニット周辺の内部構造を確認できる分解写真です。写真5DELL製の電源ユニットを本体内部に搭載した状態です。中央の金属ケースにラベルが貼られ、赤と黒のケーブルが接続されています。周囲には金属製の内部フレームやドライブ部品が確認できます。写真6DELL inspiron ONE 2330内部に搭載された電源ユニット。左側に金属製の電源ユニット本体とラベルがあり、複数の配線が本体から伸びている様子を確認できます。写真7DELL Inspiron ONE 2330の背面カバーを外した状態です。中央左に金属ケース入りの電源ユニットがあり、赤黒の配線が基板側へ接続されています。周囲には冷却ファンや内部基板も確認できます。写真8DELL Inspiron One 2330の内部に取り付けられた電源ユニット。背面側の電源コネクターや各種端子、内部基板へ接続されたケーブルの配置を確認できます。写真9DELL製の電源ユニットが、本体内部の金属製シャーシに固定されています。ユニットから赤黒のケーブルや複数の配線が延び、周辺の基板やコネクターへ接続されている様子を確認できます。写真10DELL Inspiron ONE 2330の背面カバーを外した内部。右側に冷却ファンと基板、中央に金属製のシールド、左側に電源関連の基板とケーブルが配置されています。写真11Dell Inc.製電源ユニットのラベルが確認できます。ラベルには「MODEL: L200EA-00」「P/N: CRHDP」などの表記があり、80 PLUS GOLD認証マークや各種安全規格マークも表示されています。写真12DELL Inspiron ONE 2330から取り外した電源ユニットです。金属製の本体に複数の配線とコネクターが接続され、電源入力用のケーブルや小型基板も確認できます。写真13DELL Inspiron ONE 2330の電源ユニット周辺を写した写真です。電源コードを接続する黒い入力部と、複数の白いコネクターへつながる配線、基板状の部品が確認できます。写真14DELL Inspiron ONE 2330から取り外した電源ユニット。金属製のカバーに覆われ、複数の配線とコネクターが接続されています。外観には固定用の突起やねじ穴が確認できます。写真15DELL Inspiron ONE 2330から取り外した電源ユニット。金属製ケースの背面には通気孔が並び、側面から黒いケーブルが引き出されています。写真ではラベルや型番は確認できません。写真16DELL Inspiron ONE 2330から取り外した電源ユニット。金属製の筐体に通気用の格子があり、側面から複数色の電源ケーブルが引き出されています。
