NEC VN370/CS1JB（PC-VN370CS1JB）のUSB基板型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外したUSB基板について、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。USB端子を搭載するサブ基板、フラットケーブル、固定方法を確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
USB基板 |
| 部品分類 |
サブ基板・通信・ケーブル |
部品写真・各方向からの確認

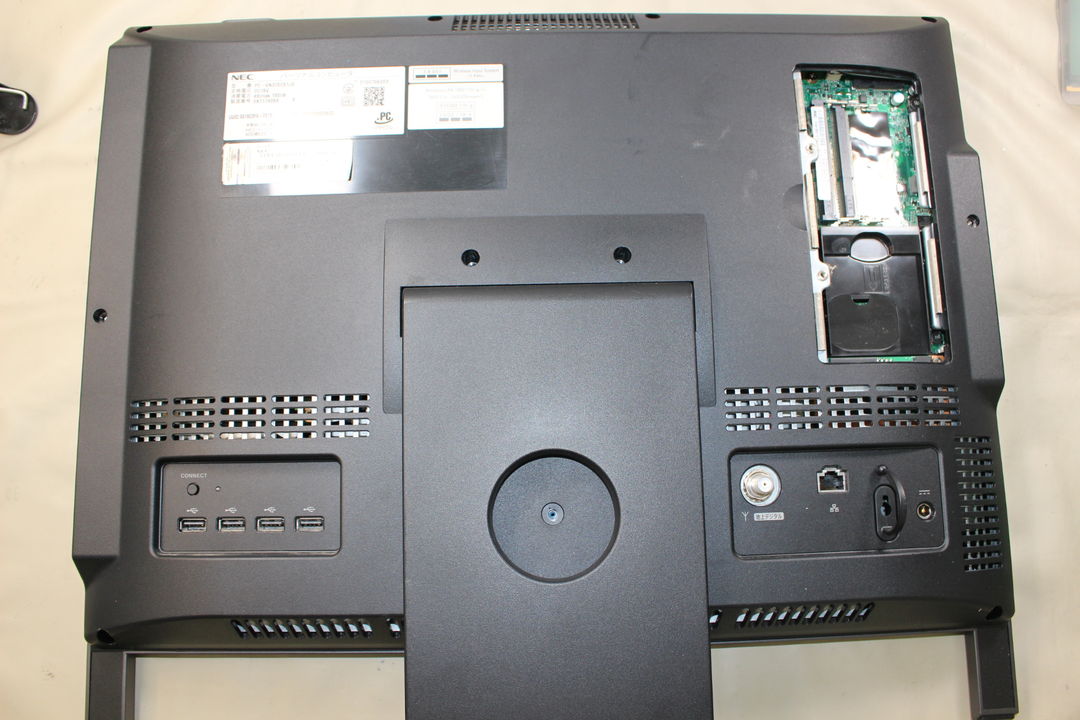

写真1まずは背面カバーを外します

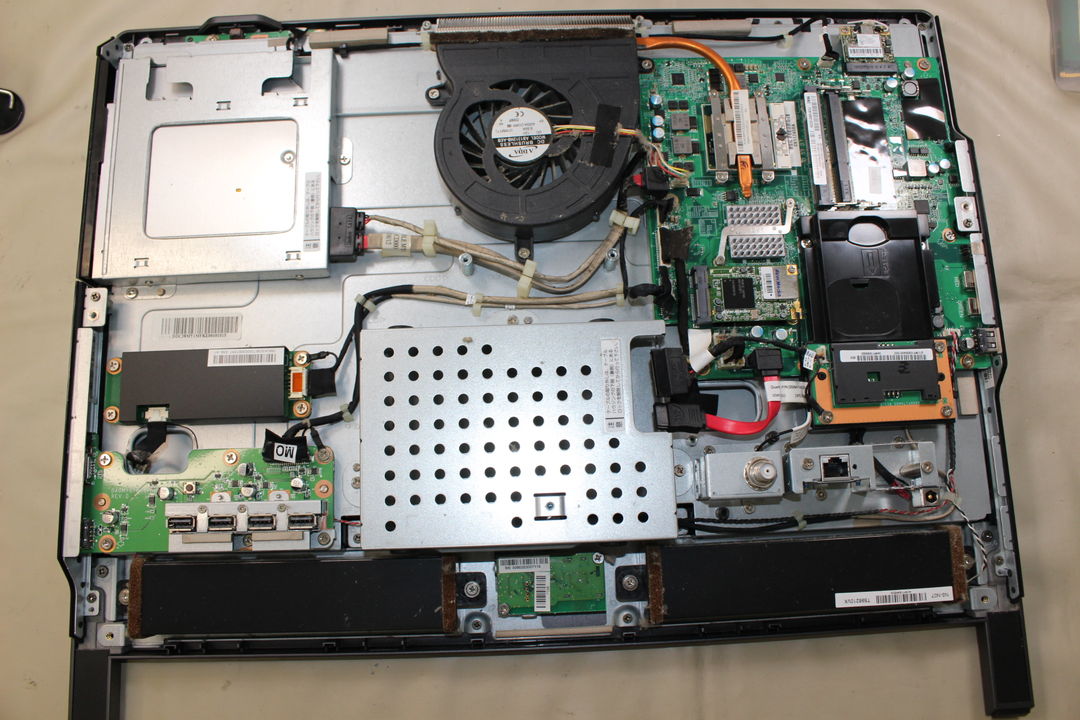

写真2背面カバーを外しました
USBポートがついている基盤は左下の部分です

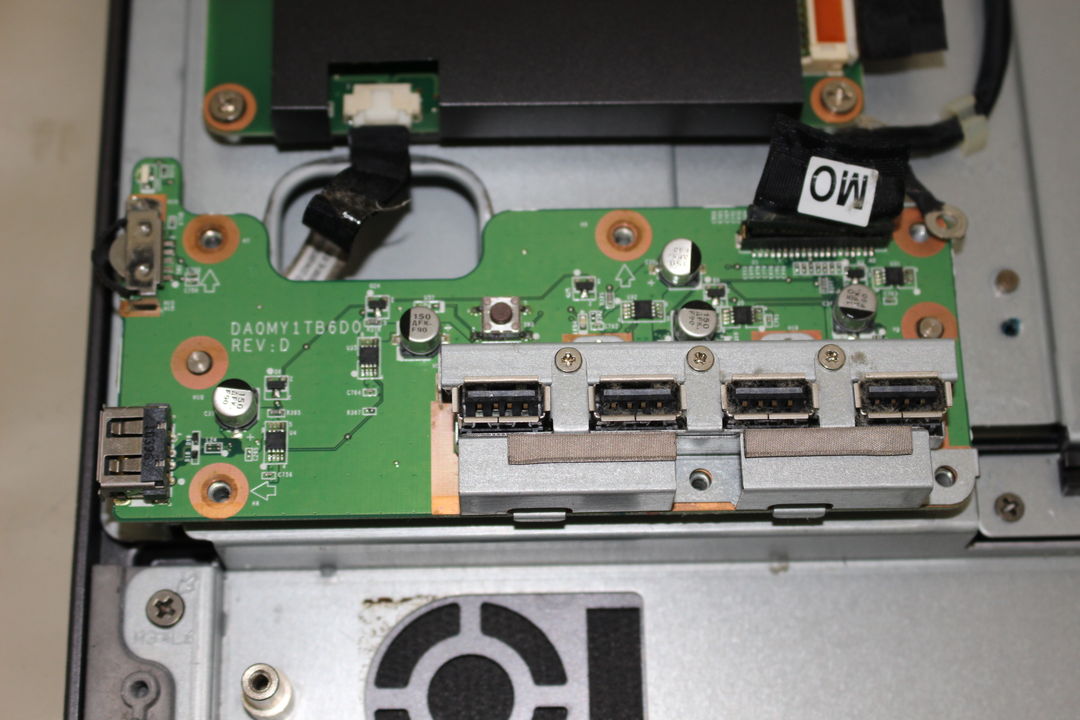

写真3拡大するとこのようになっています

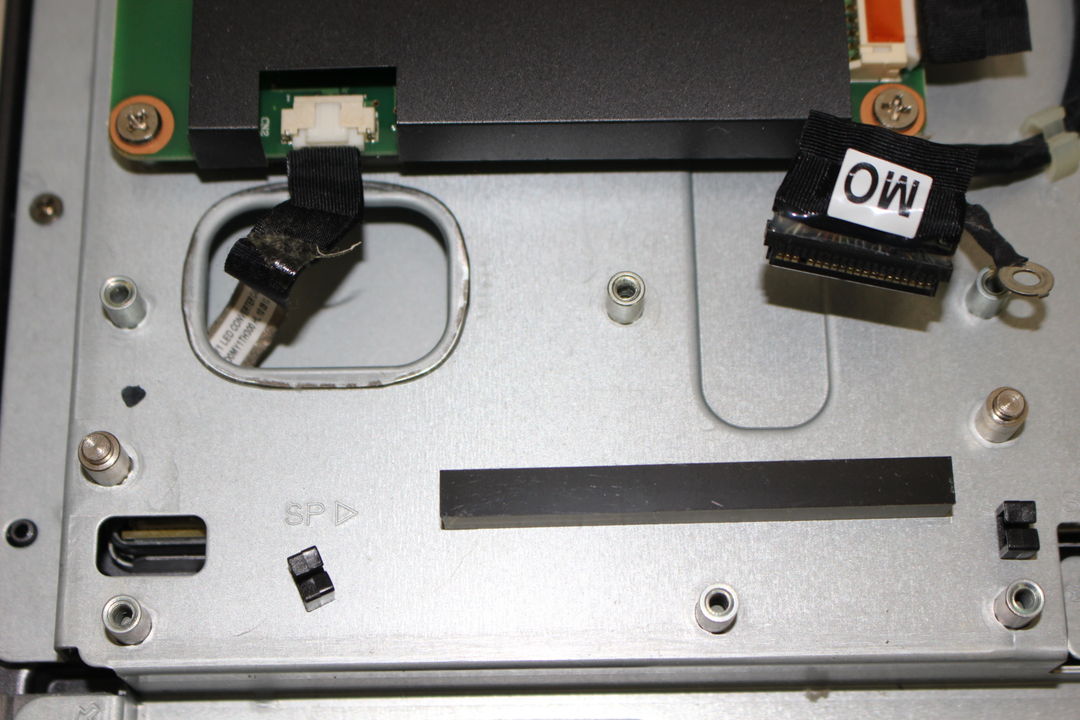

写真4USBポートの基盤を外すとこんな感じです
写真5取り外した基盤を見て行きましょう
写真6NEC VN370/CS1JBから取り外したUSB基板の表面です。基板上には「DA0MY1TB6D0」「REV:D」の印字があり、USB端子やコネクター、各種電子部品、固定用の穴を確認できます。

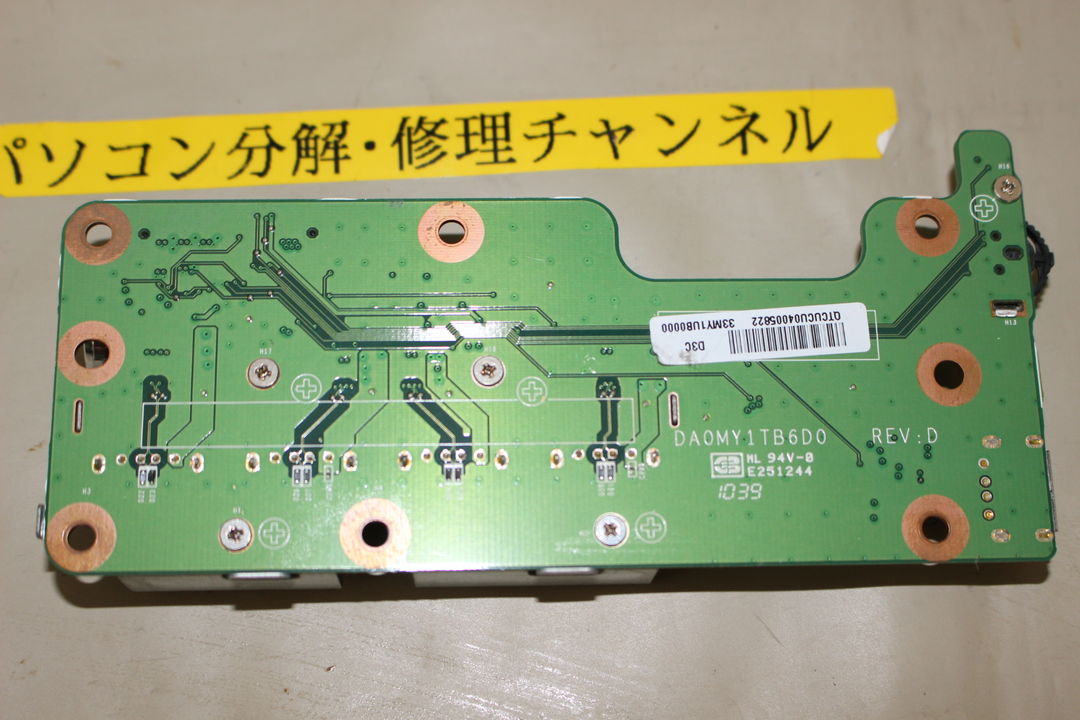

写真7基板の反対側です

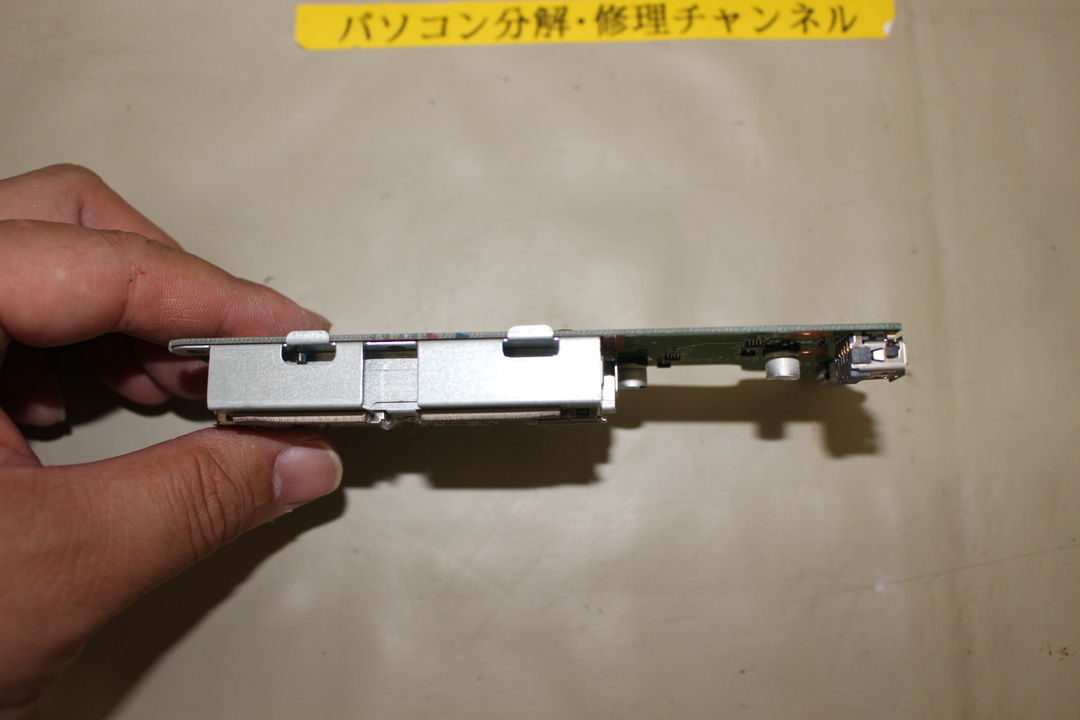

写真8横からその1

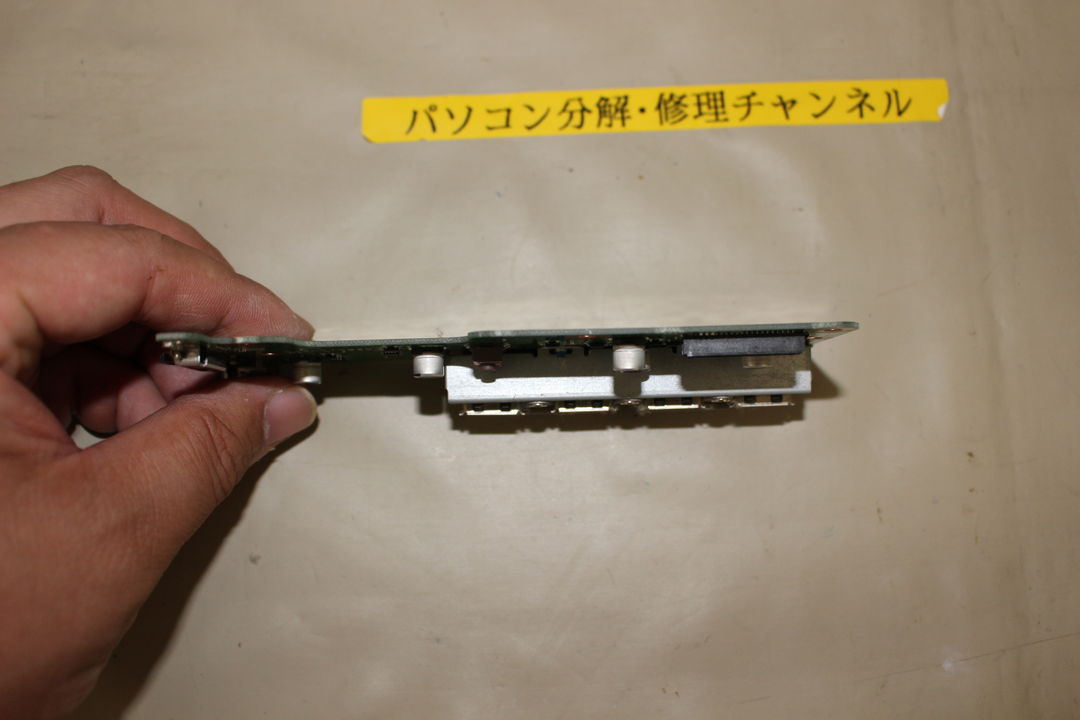

写真9横からその2

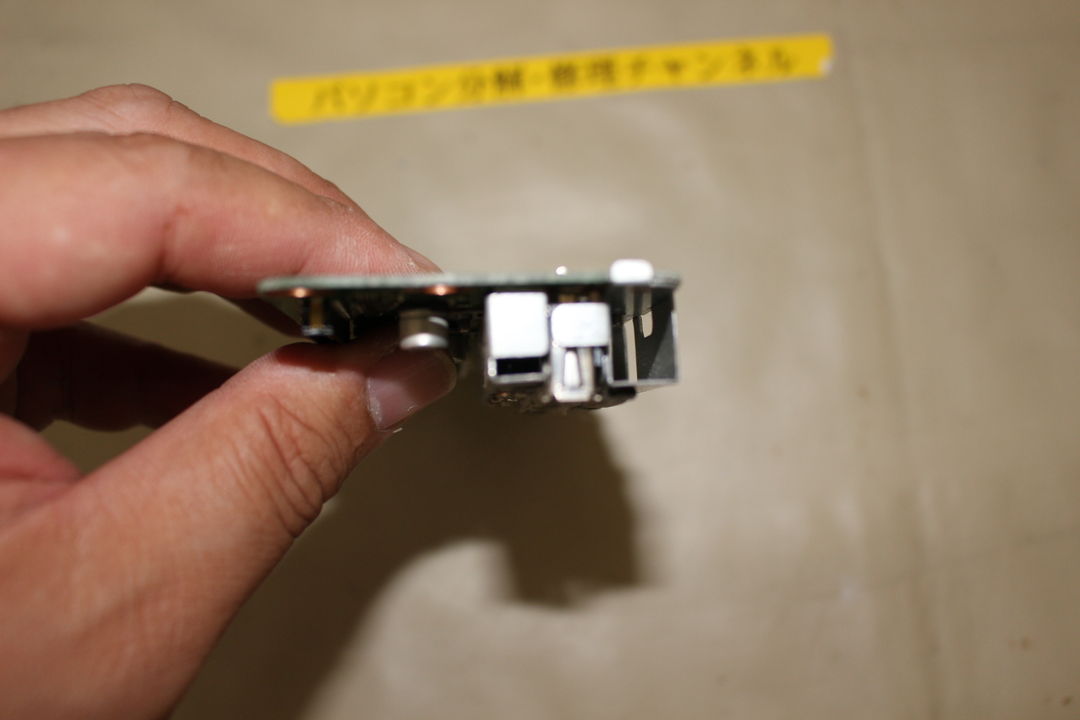

写真10横からその3

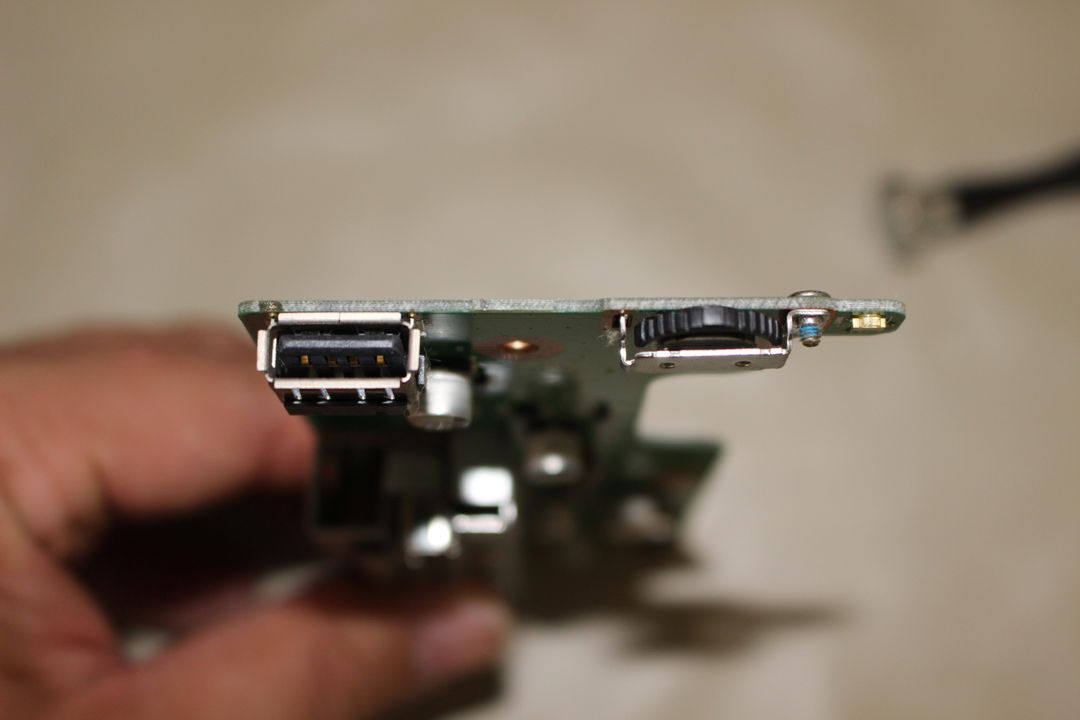

写真11横からその4
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用のUSB基板を探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
