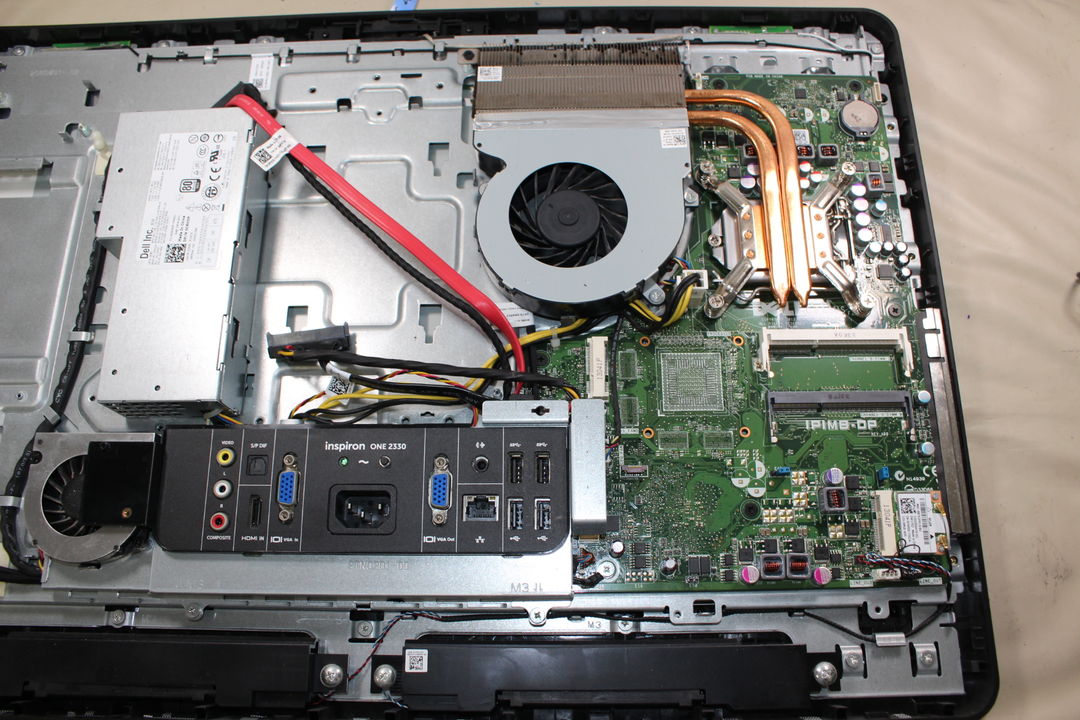

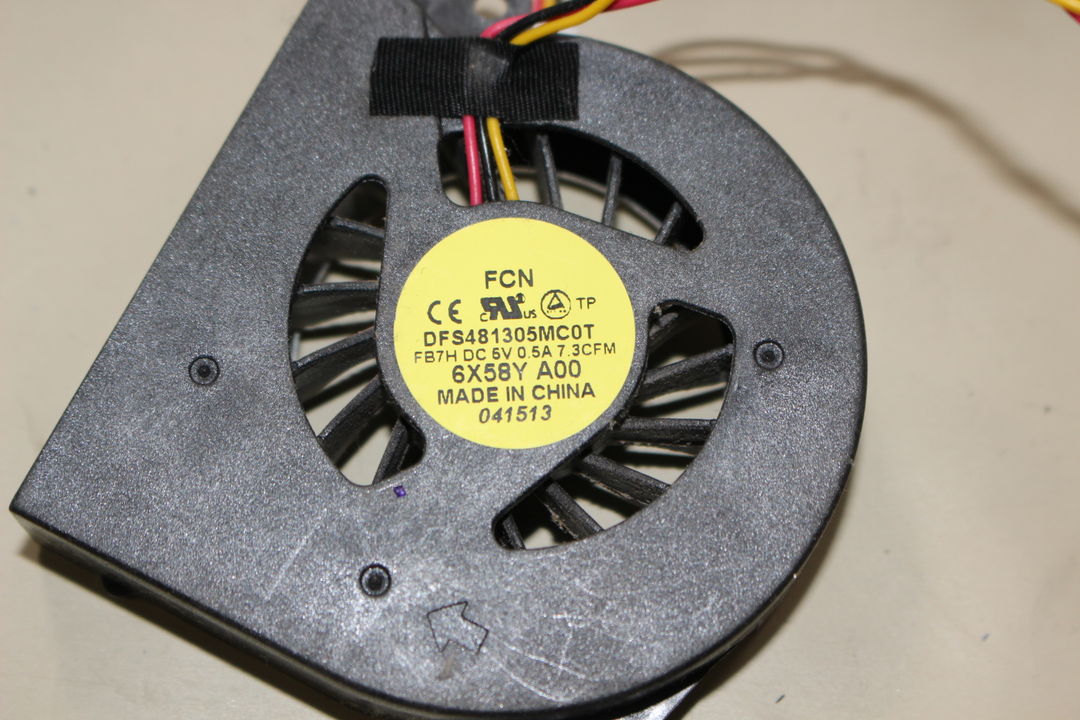

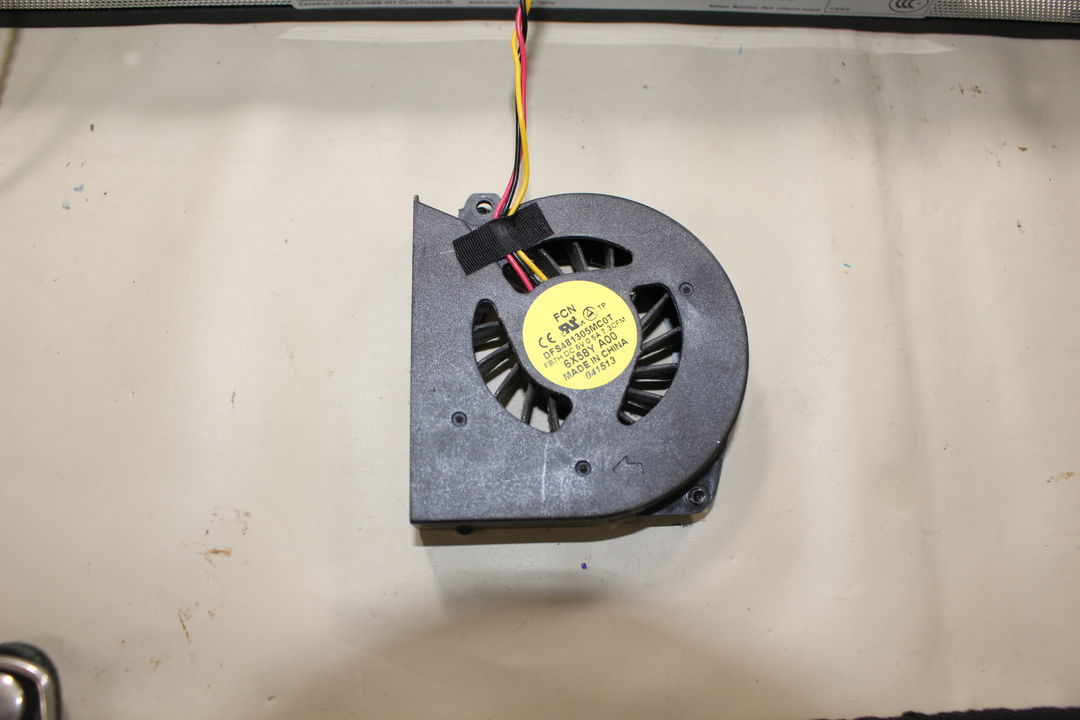

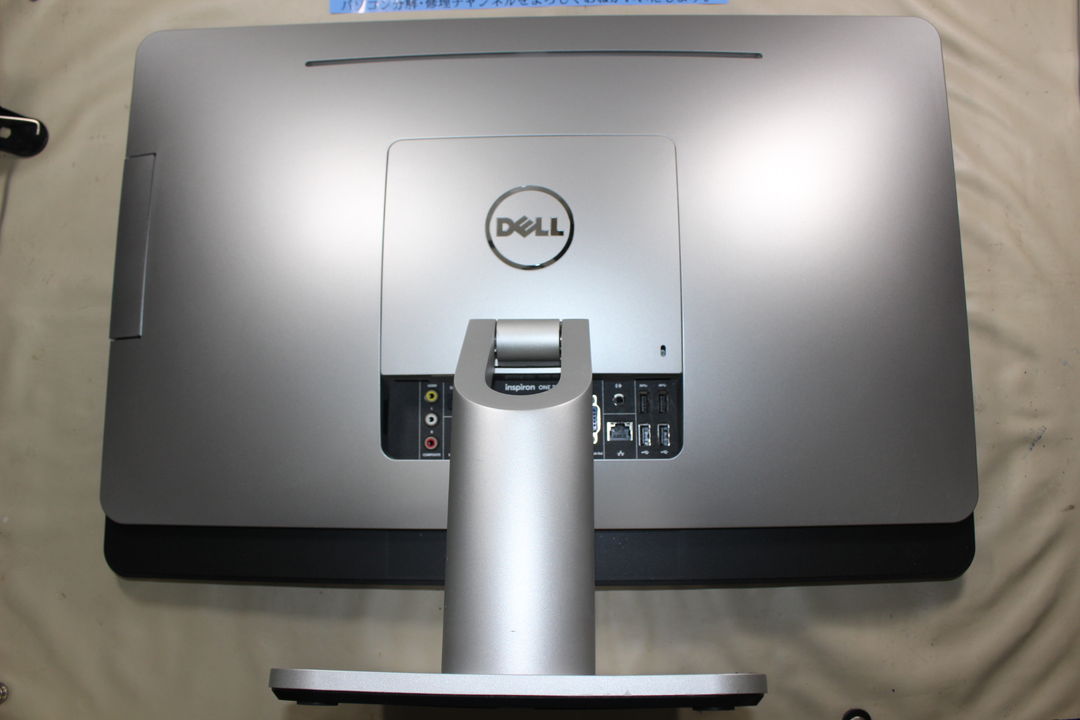

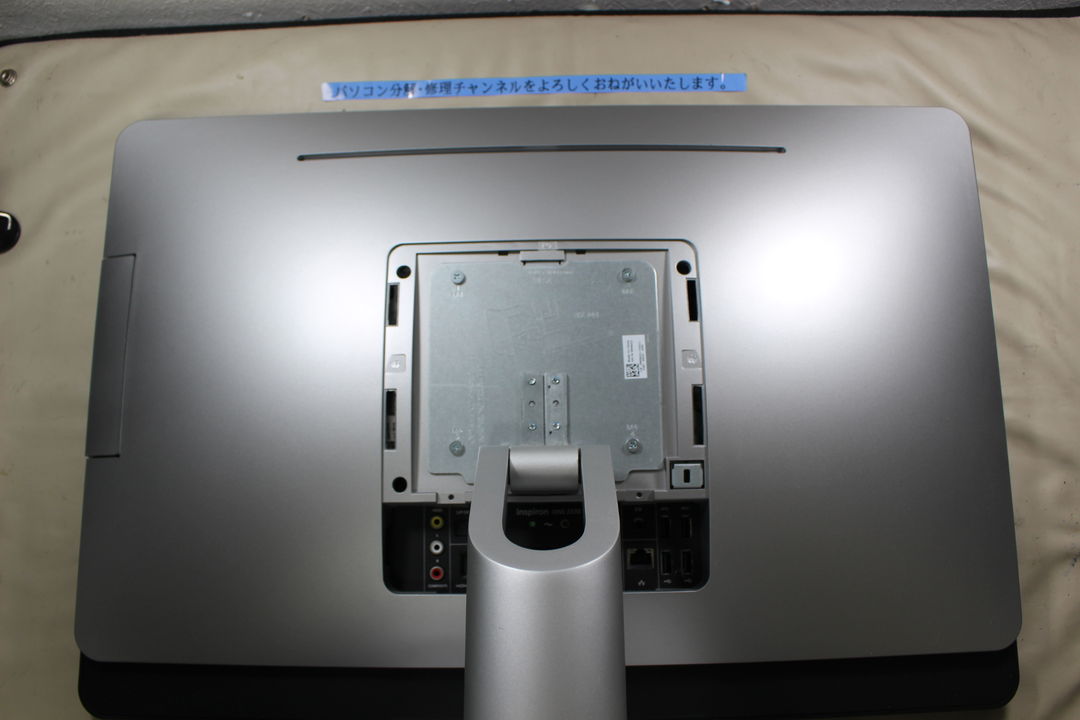

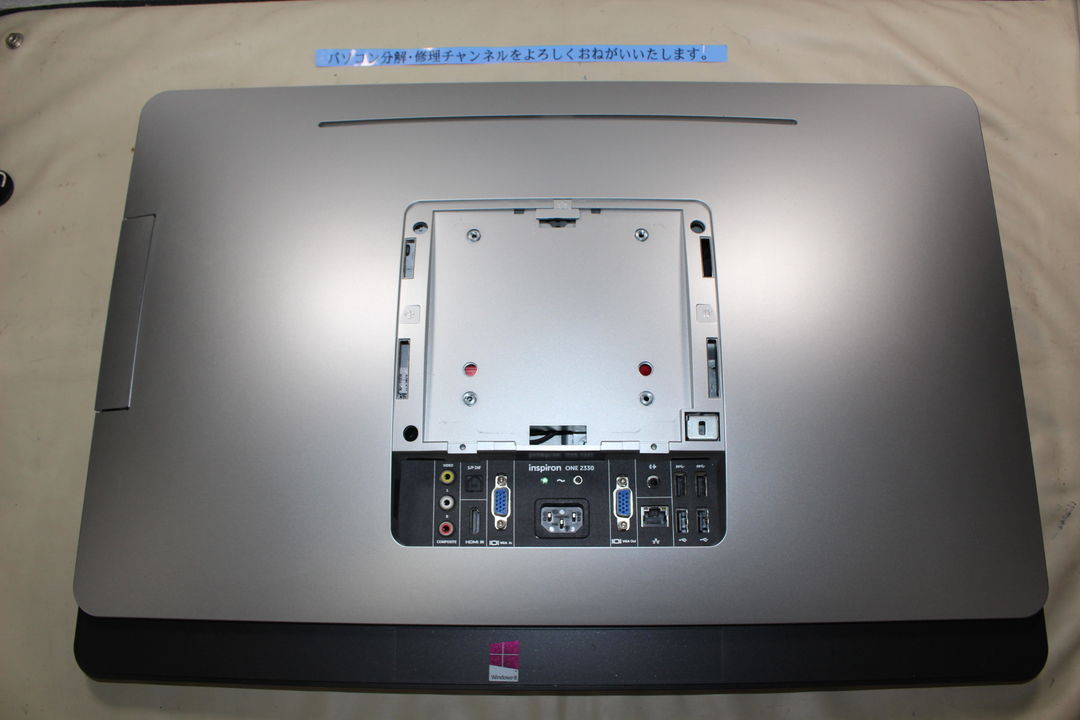

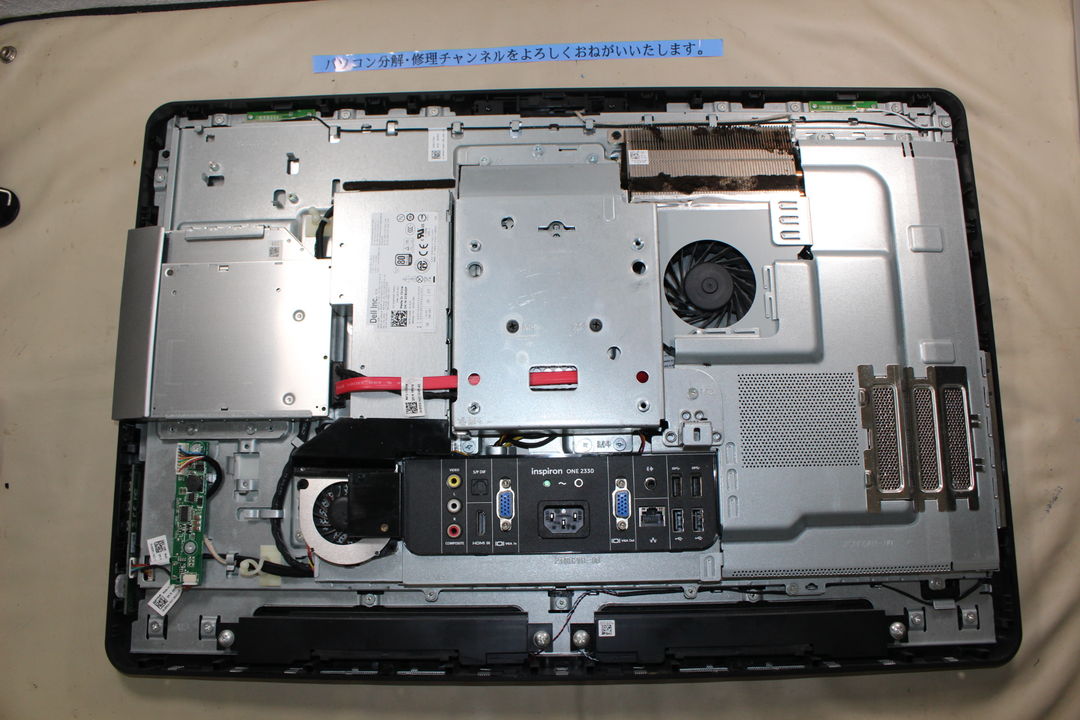

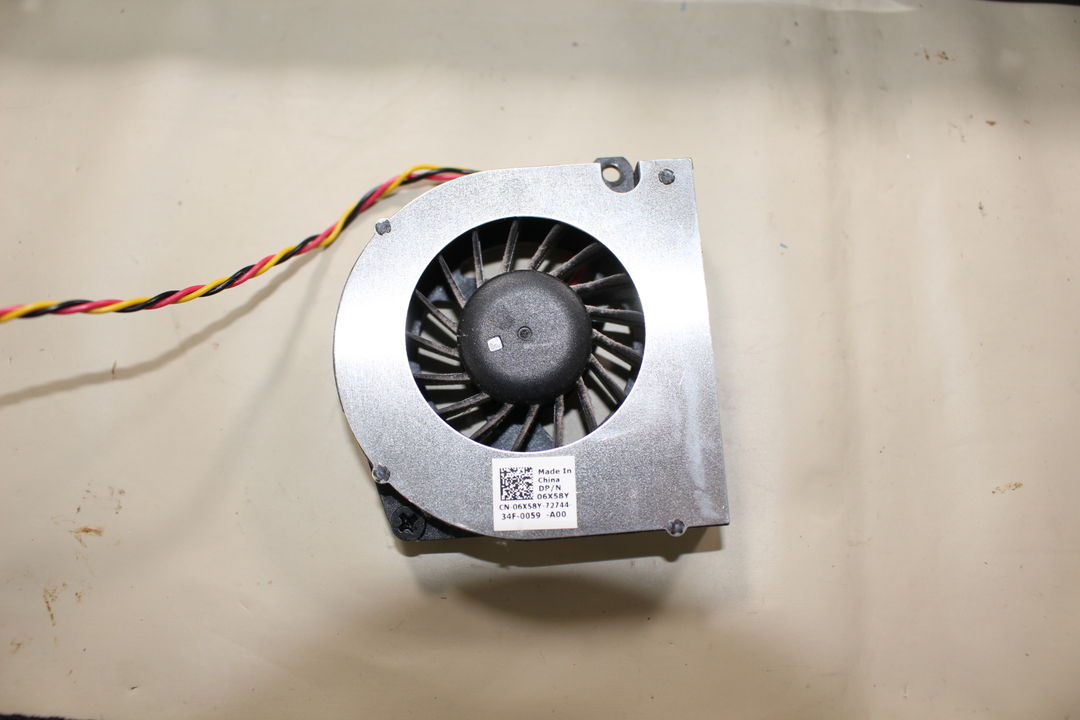

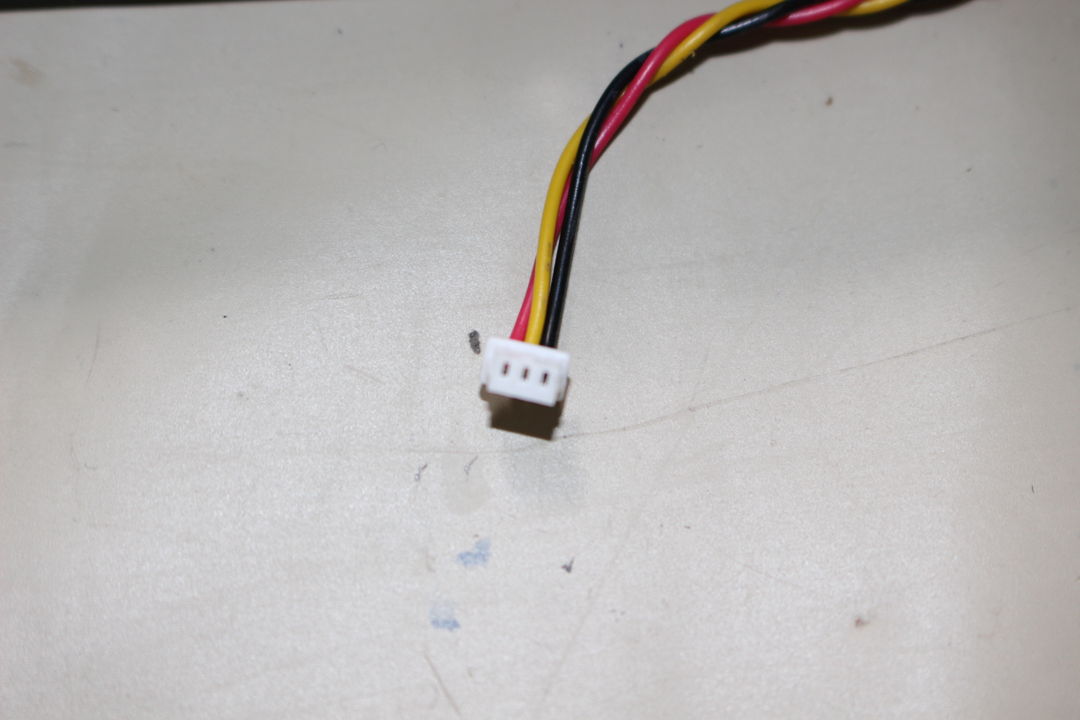

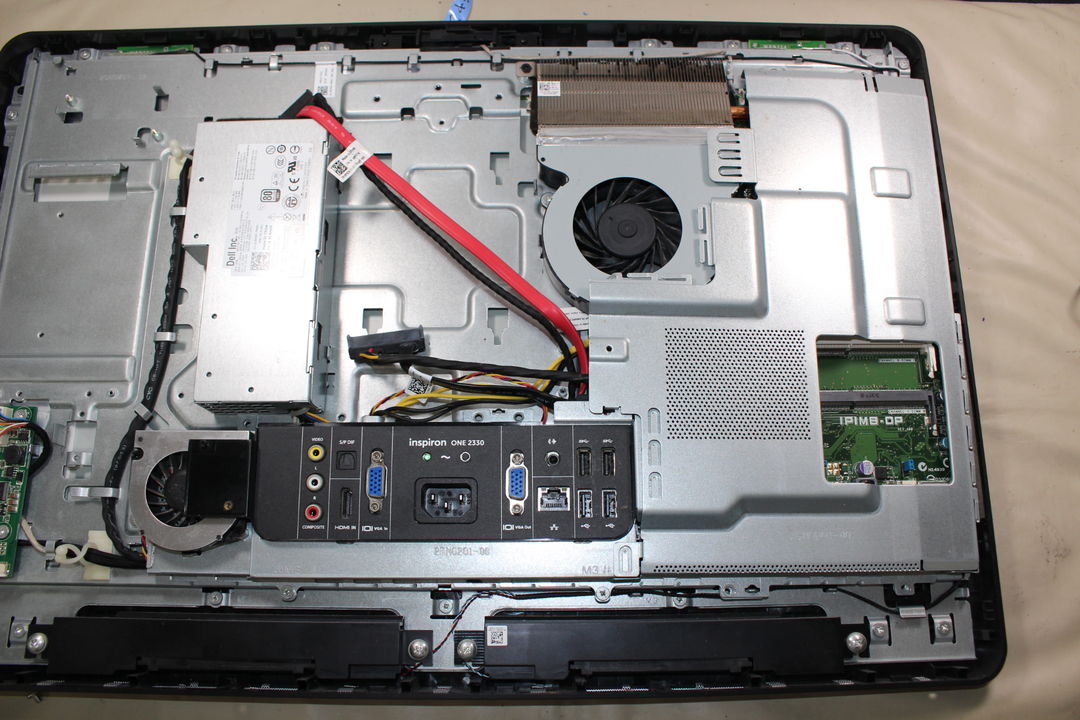

写真1DELL Inspiron ONE 2330の背面全体を写した写真です。中央にDELLロゴとスタンドがあり、スタンド周辺に端子類やカバー、背面上部には細長い通気口が確認できます。写真2DELL Inspiron ONE 2330の背面カバーを外した状態です。中央付近に金属製の内部カバーとスタンドの取り付け部、周囲に端子や開口部が確認できます。写真3DELL Inspiron ONE 2330を背面側から見た状態です。背面カバー中央の開口部に、映像端子やUSB端子、音声端子などの入出力部がまとまって配置されています。ケース・システムファンの位置や形状は、この写真からは確認できません。写真4DELL Inspiron ONE 2330の背面カバーを外した内部の様子です。中央右寄りに円形のファンが見え、周囲には金属製のカバーや基板、背面端子類が配置されています。写真5DELL Inspiron ONE 2330の背面カバーを外した状態で、中央付近にシステムファンが確認できます。ファン周辺には金属製のカバーや通気用の開口部、接続ケーブルが配置されています。写真6DELL Inspiron One 2330の内部に搭載されたシステムファン。中央付近に黒い円形ファンが配置され、ヒートパイプや基板、各種ケーブルと接続された状態を確認できます。写真7DELL Inspiron ONE 2330の内部にあるケース・システムファンを確認できます。左側にファンとダクトが配置され、右上にも円形ファンの一部が見えます。周囲には基板や配線も写っています。写真8DELL Inspiron ONE 2330の内部に配置されたケース・システムファン。円形のファンと金属製カバー、接続ケーブルが確認でき、周辺には映像・音声端子などの基板部品も写っています。写真9DELL Inspiron ONE 2330から取り外したケース・システムファンです。黒色のファン本体と羽根、中央の黄色いラベル、接続用の複数色の配線を確認できます。写真10DELL inspiron ONE 2330から取り外したケース・システムファンです。金属製のカバーに収められたファン本体と、先端にコネクターが付いた配線を確認できます。中央のラベルには細かな印字がありますが、写真のみでは詳細な型番や仕様までは判別できません。写真11DELL Inspiron ONE 2330のケース・システムファンから伸びる、赤・黒・黄の配線と白色の3ピンコネクターを写しています。コネクターの形状と配線の色を確認できます。写真12DELL inspiron ONE 2330から取り外したケース・システムファンです。黒いファン本体と羽根、赤・黄・黒の配線、中央ラベルを確認できます。ラベルには「FCN」「DFS461305MC0T」「DC5V 0.50A」などの表記があります。
