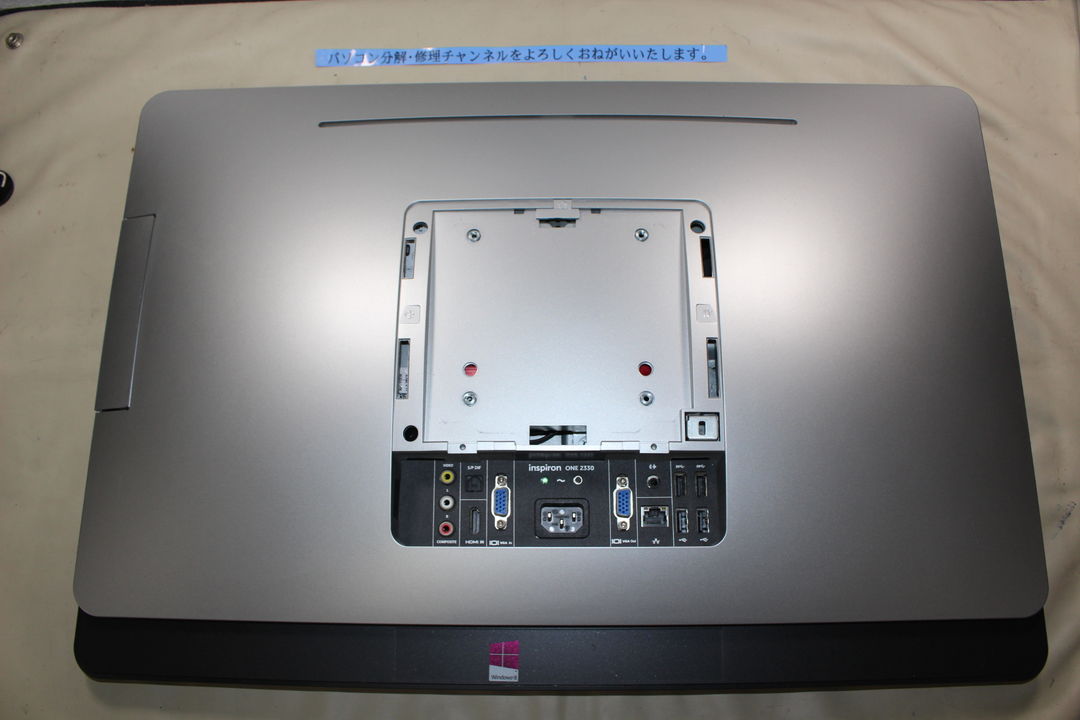

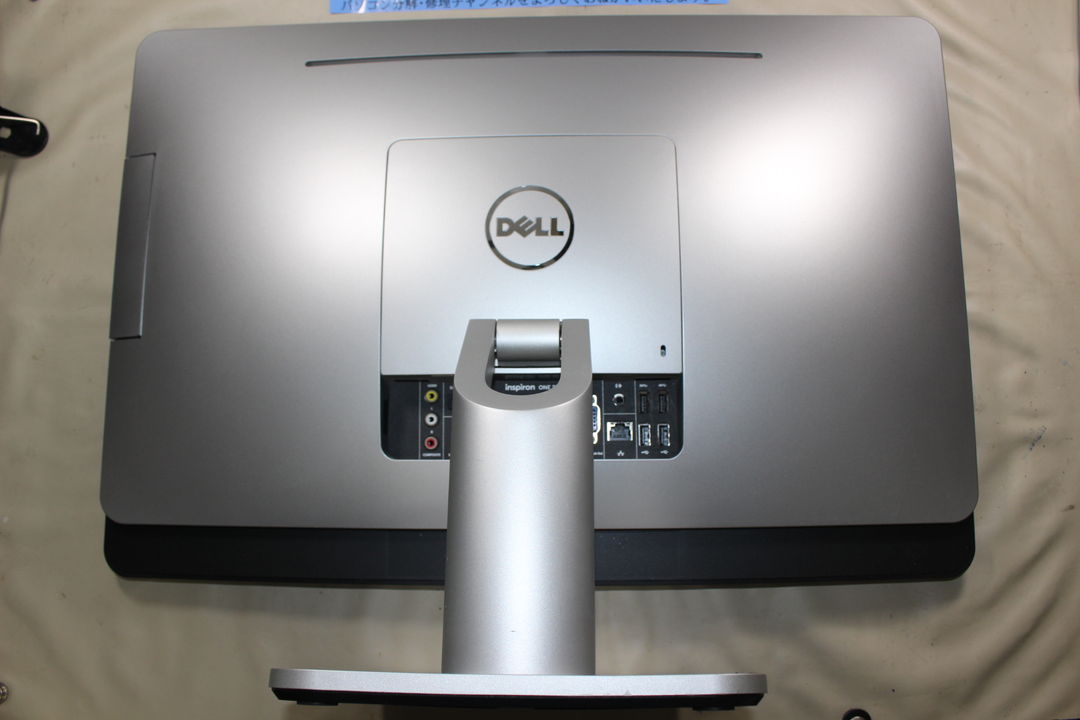

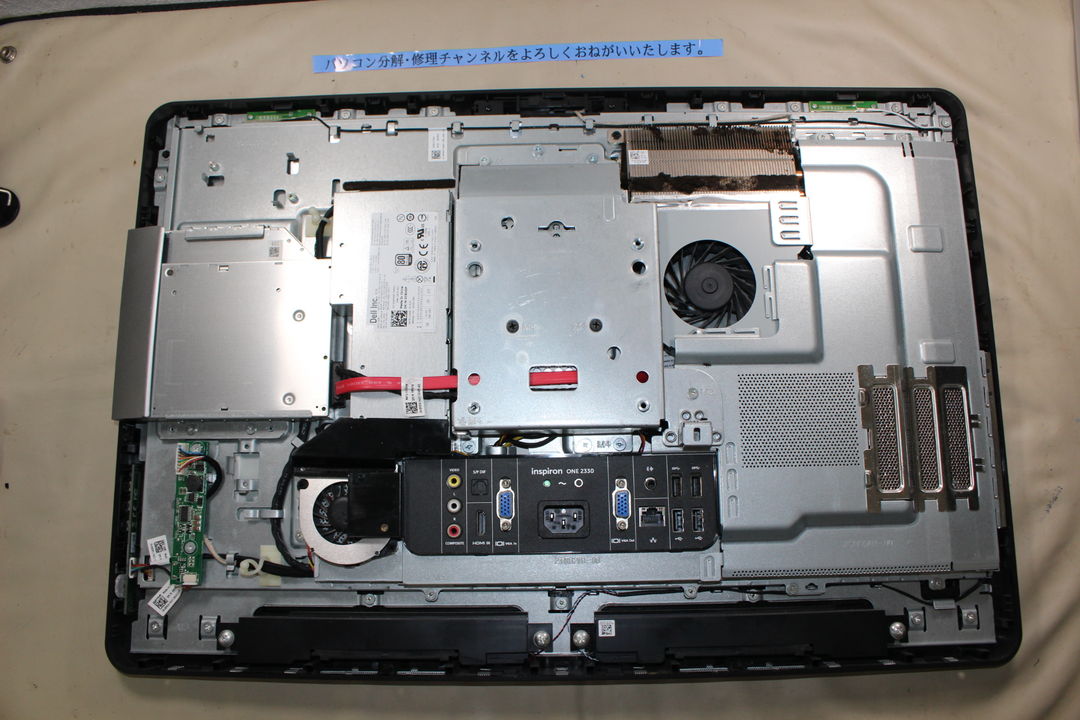

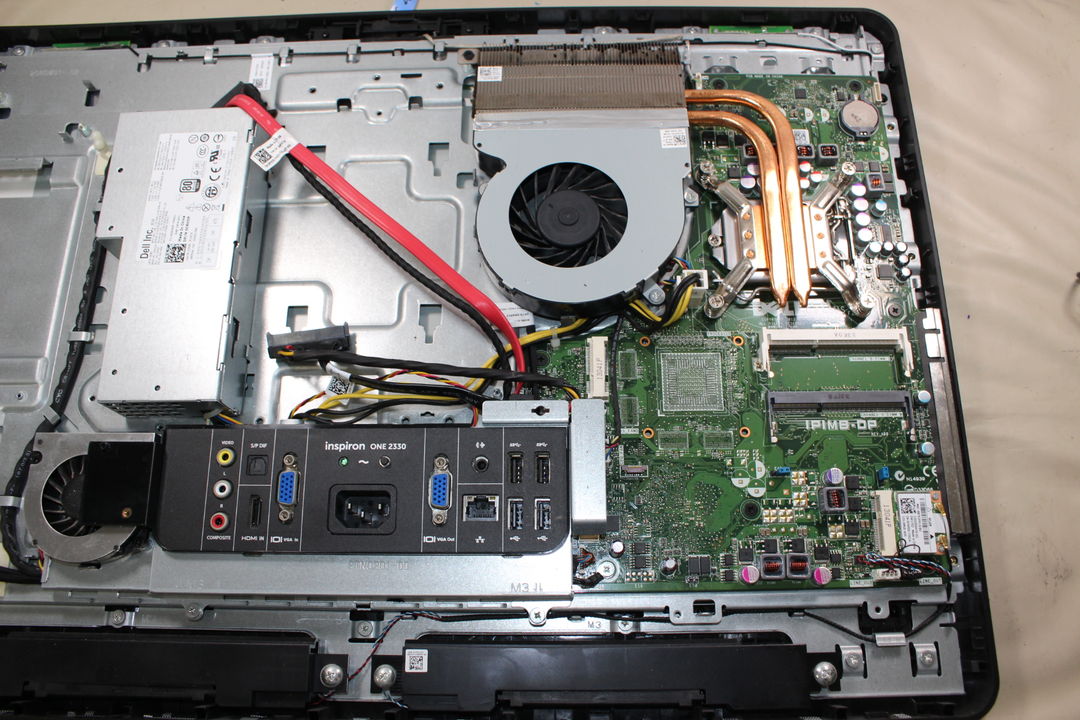

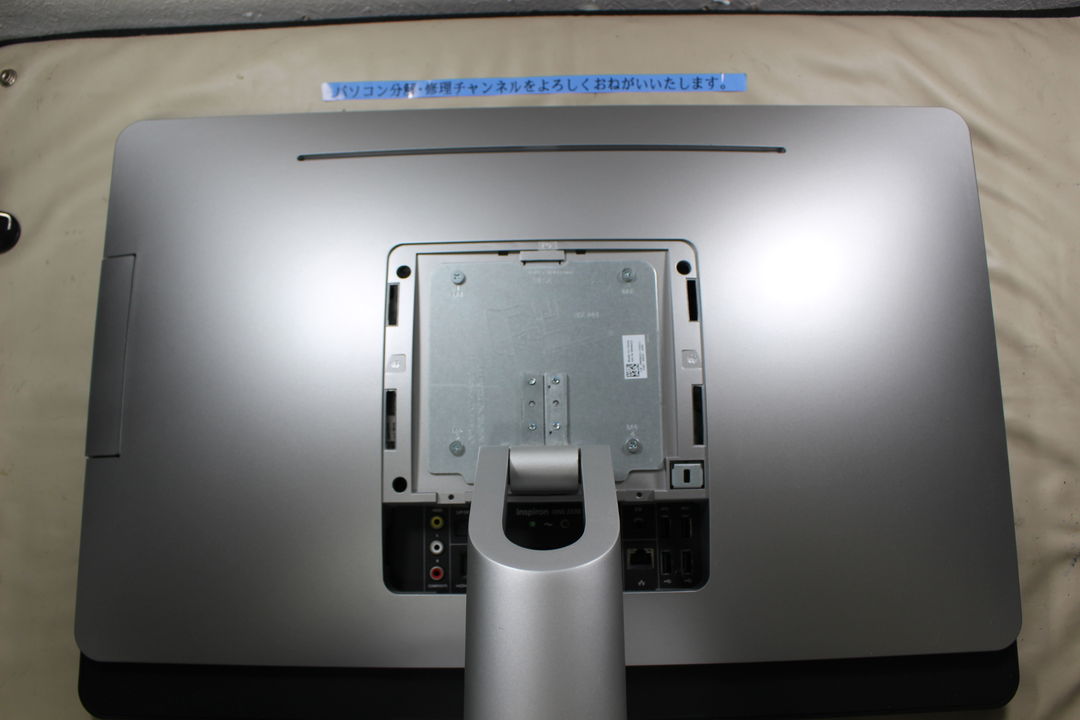

写真1DELLロゴのある一体型パソコン背面。中央にスタンドと接続端子が配置され、背面カバー上部には細長い通気口が確認できます。CMOS・RTC電池自体は外観から確認できません。写真2DELL Inspiron ONE 2330の背面中央付近にあるカバーを外した状態です。内部の金属製パネルや端子類が見えますが、CMOS・RTC電池そのものは写真では確認できません。写真3DELL Inspiron ONE 2330の背面を写した写真です。中央にスタンド取り付け部と端子パネルが見えますが、CMOS・RTC電池本体はこの画像では確認できません。写真4DELL Inspiron ONE 2330の背面カバーを外した内部。中央に金属製カバーや冷却ファン、下部に各種端子とスピーカーが見える状態で、CMOS・RTC電池の位置を確認するための分解写真です。写真5DELL Inspiron ONE 2330の背面カバーを外した内部写真です。中央下部に各種端子のある基板や冷却ファン、配線、金属製カバーなどが確認できます。CMOS・RTC電池は写真上で明確に確認できません。写真6DELL Inspiron One 2330の内部で、基板上に接続されたCMOS・RTC電池を確認できます。電池は赤と黒の配線でつながれ、冷却ファンやヒートパイプ、メモリなどの周辺部品とともに配置されています。写真7DELL Inspiron ONE 2330の内部基板上に、コイン形のCMOS・RTC電池が装着されています。電池は専用ホルダーに収まり、周囲には基板上の電子部品や配線が確認できます。

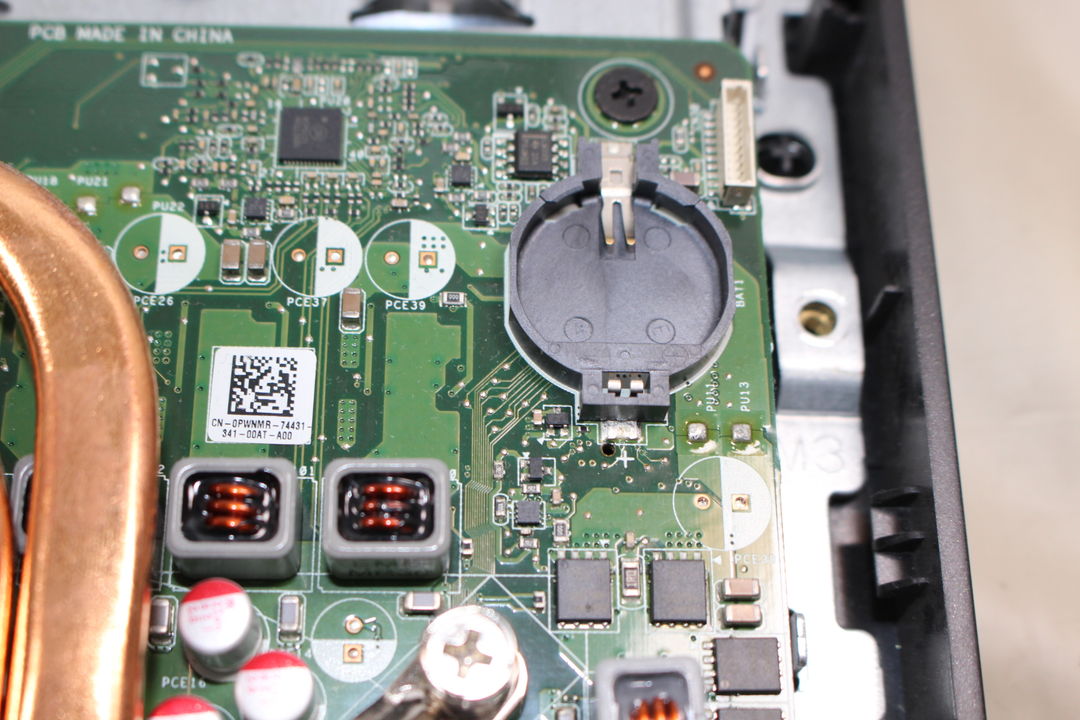

CR2032写真8DELL Inspiron ONE 2330の基板上にある、コイン形電池の搭載部を確認できます。電池は円形のソケットに収まり、周囲には基板上の電子部品やコネクターが配置されています。
