NEC VN370/CS1JB（PC-VN370CS1JB）のマザーボード型番・仕様｜実機分解写真
NEC VN370/CS1JB（PC-VN370CS1JB）から取り外したマザーボードについて、型番・仕様・コネクター・形状を各方向の実機写真で紹介します。基板全体、基板型番、CPUソケット、メモリスロット、主要コネクターなどを実機写真で確認します。
この記事は、当店で回収した廃棄・部品取り予定のパソコンをフル分解し、取り外した部品を各方向から撮影して記録したものです。
部品の基本情報
| 搭載機種 |
NEC VN370/CS1JB（PC-VN370CS1JB） |
| パソコンの正式型番 |
PC-VN370CS1JB |
| 部品名 |
マザーボード |
| 部品分類 |
主要基板・プロセッサ |
部品写真・各方向からの確認

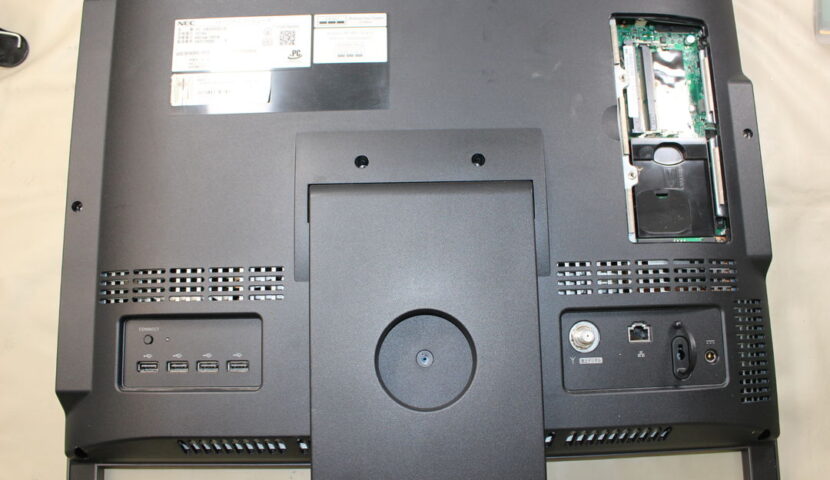

写真1マザーボードの取り外し手順を紹介します。まず、背面カバーを固定しているネジを取り外し、背面カバーを外します。

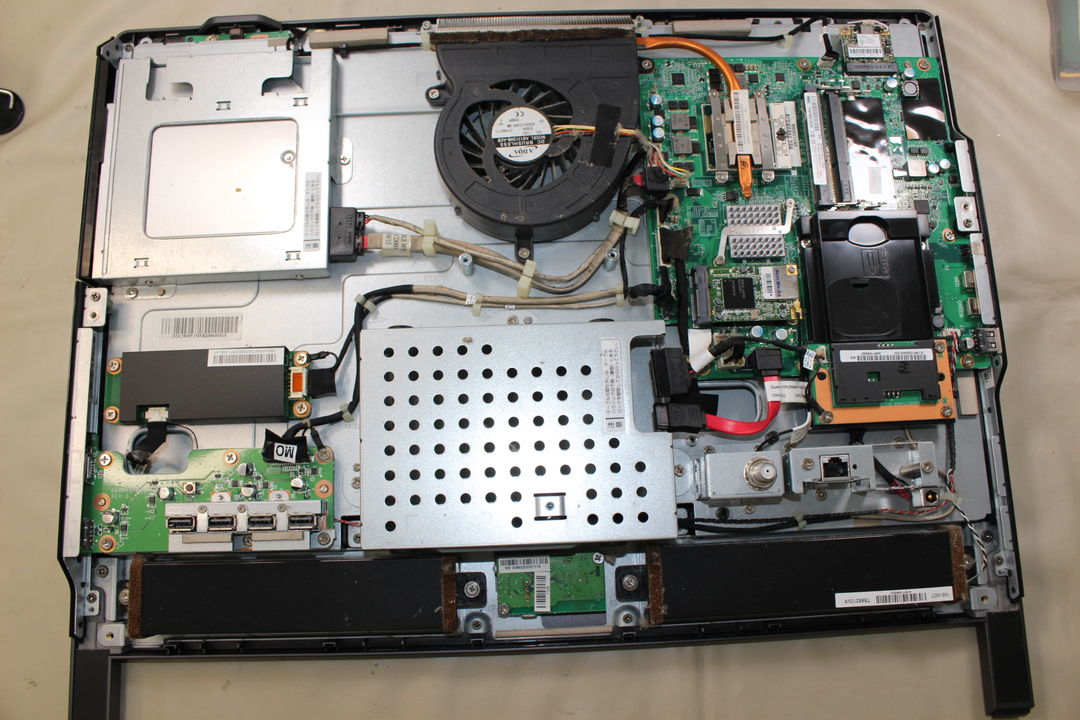

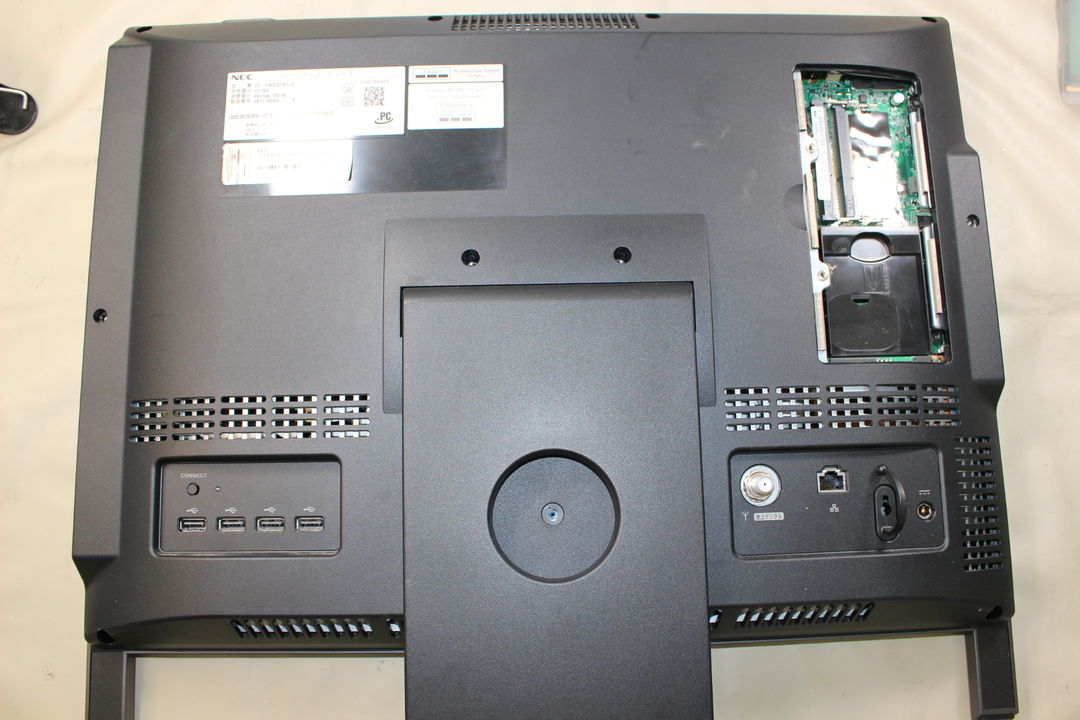

写真2背面カバーを外すと、このような状態になります。今回のマザーボードは、右上にある緑色の平らな基板です。取り外すには、基板に接続されている部品を先に取り外す必要があります。
写真3マザーボードに接続されているケーブルや部品などを取り外すと、このような状態になります。

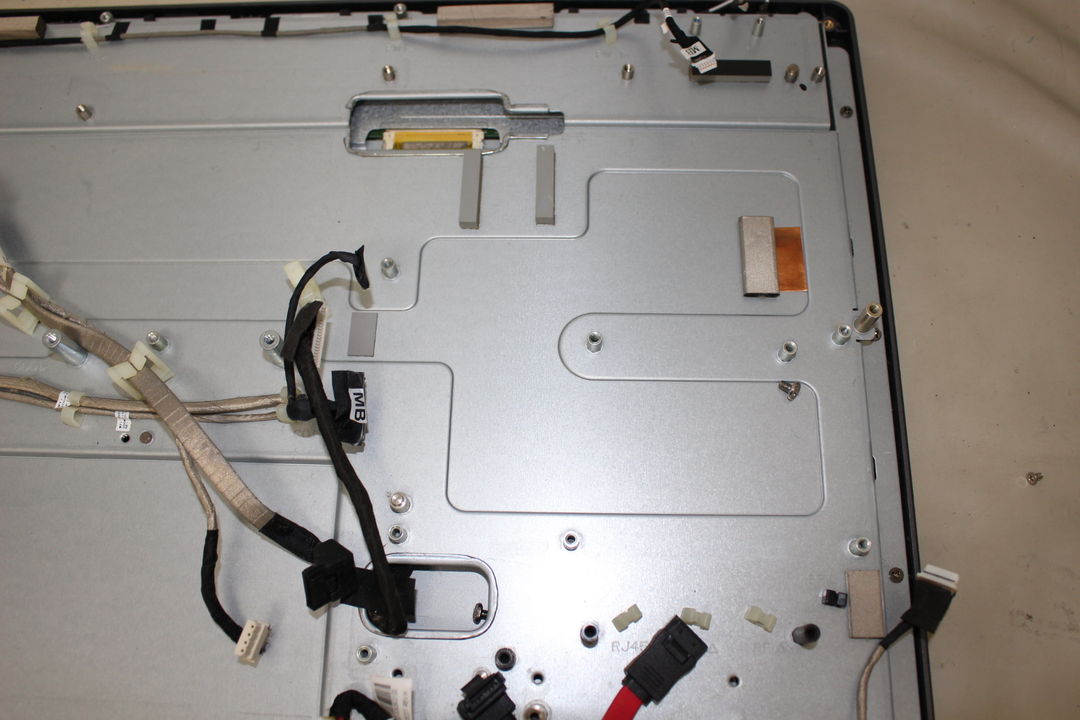

写真4マザーボードを取り外した、本体側の状態です。

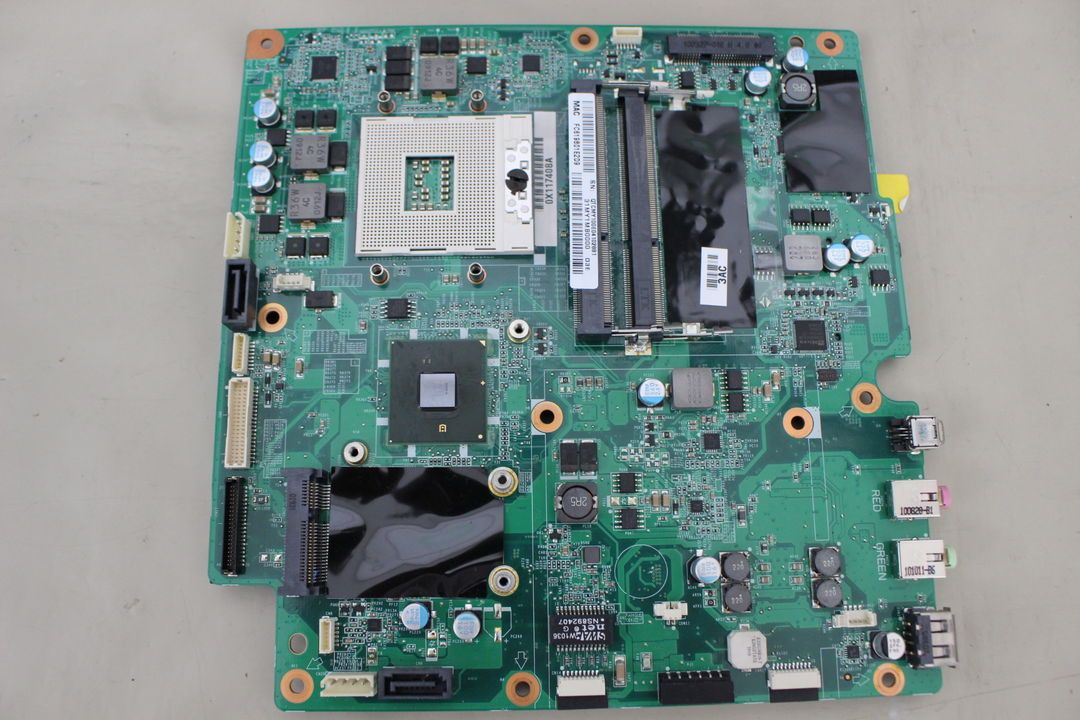

写真5取り外したマザーボードを正面から見た写真です。各種部品を接続するためのコネクターなどが搭載されています。

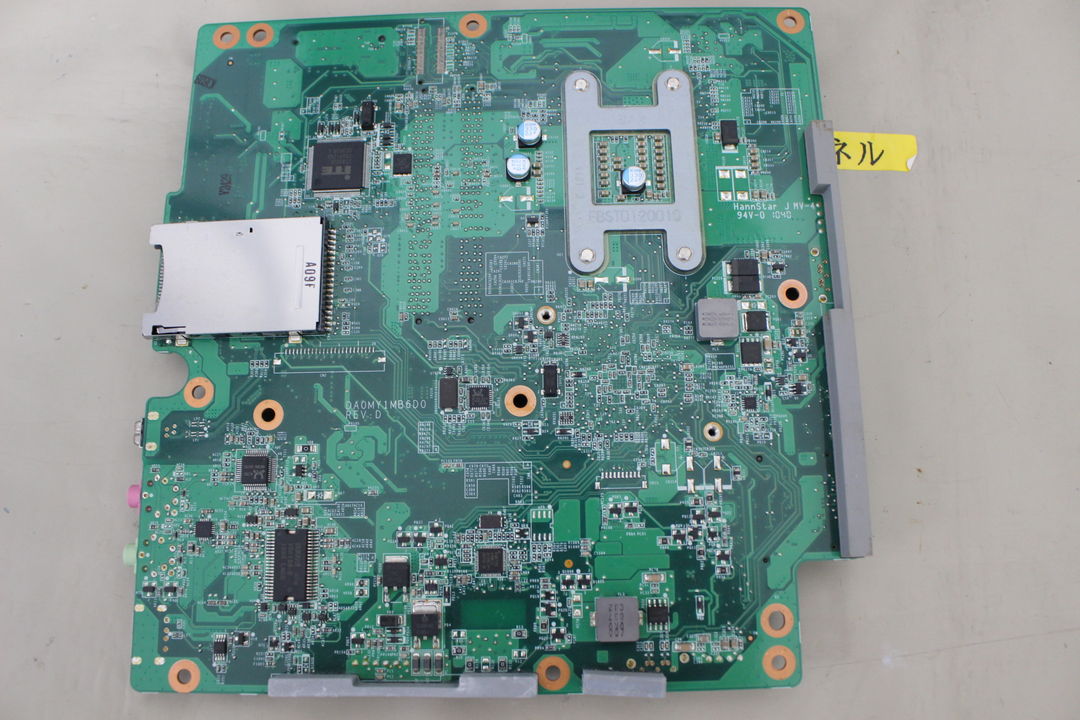

写真6マザーボードの裏側を写した写真です。

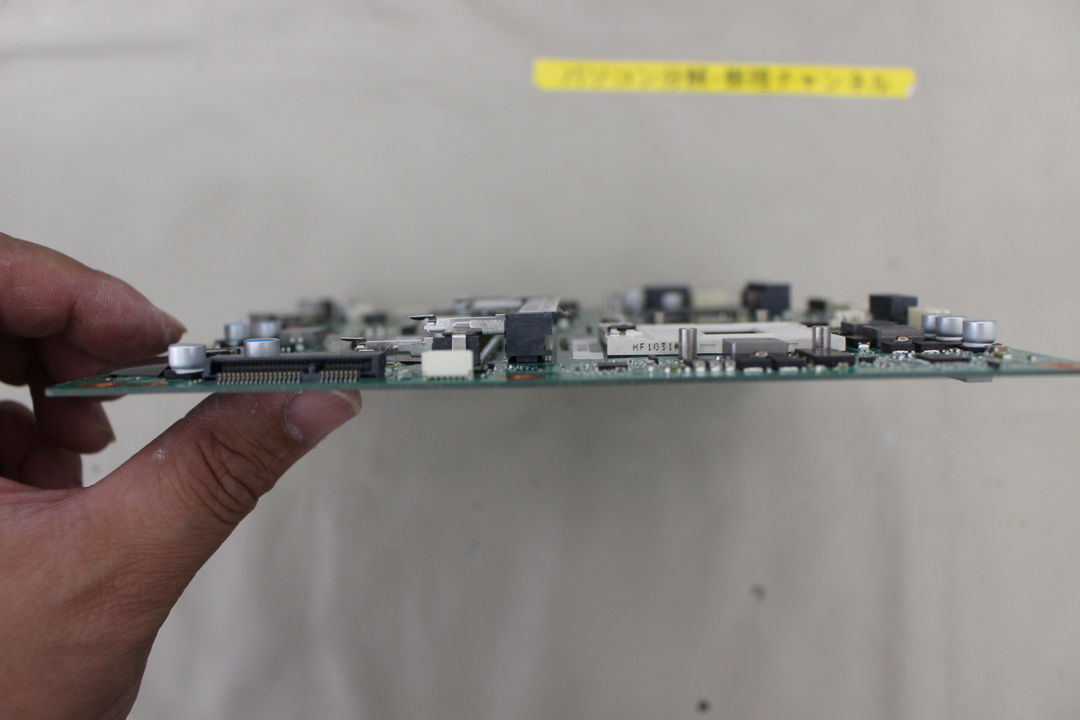

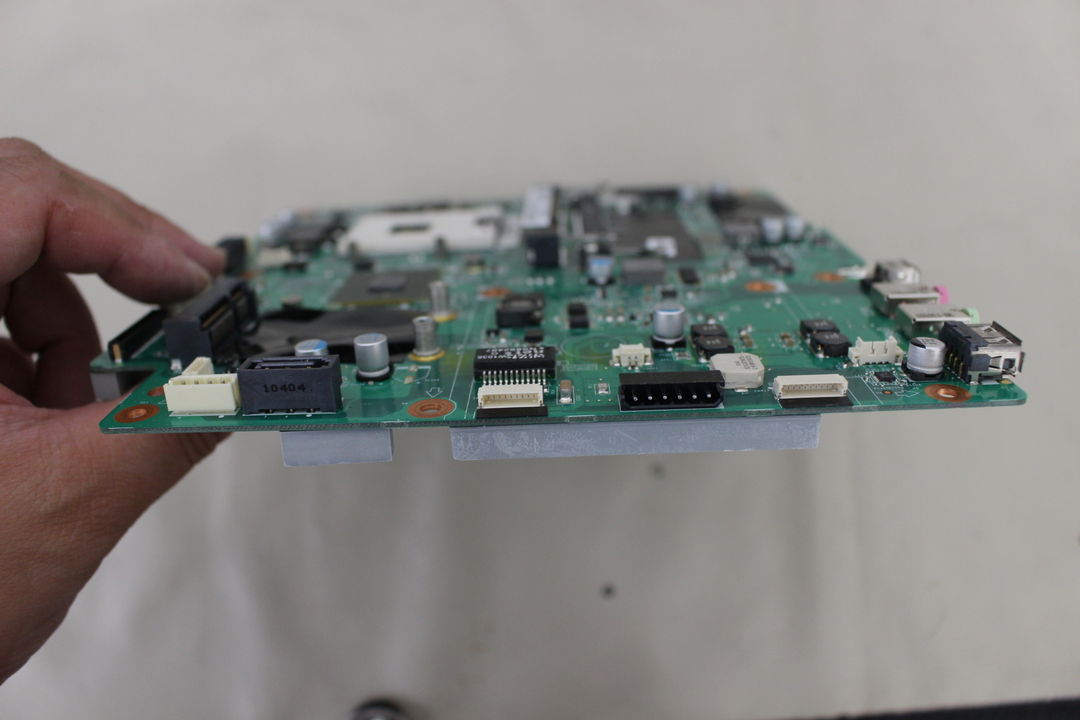

写真7NEC VN370/CS1JBのマザーボードを側面から撮影した写真です。基板上に複数のコネクターや電子部品が配置されている様子と、端部の接続端子を確認できます。

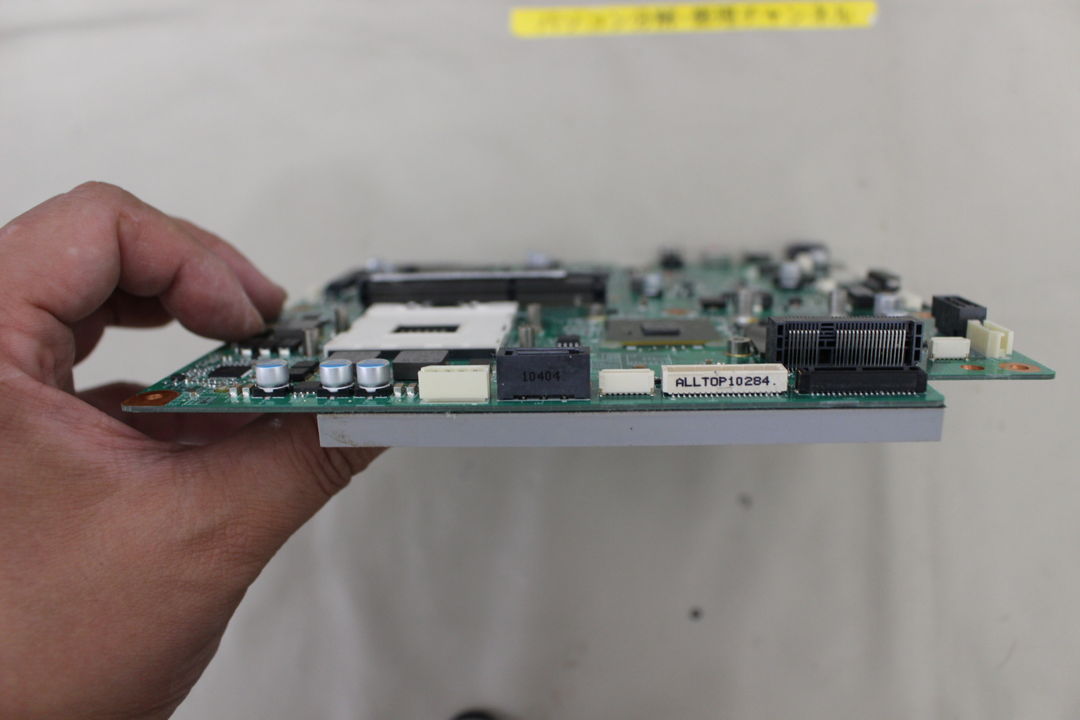

写真8NEC VN370/CS1JBのマザーボードを側面から撮影した写真です。基板の厚みや端部、複数のコネクター、電子部品、放熱用部品の配置を確認できます。基板上には「ALLTOP10284」などの表示が見えます。
写真9NEC VN370/CS1JBのマザーボードを側面から撮影した写真です。基板の厚みや、端部に沿って配置されたコネクター、ソケット、各種電子部品の位置関係を確認できます。

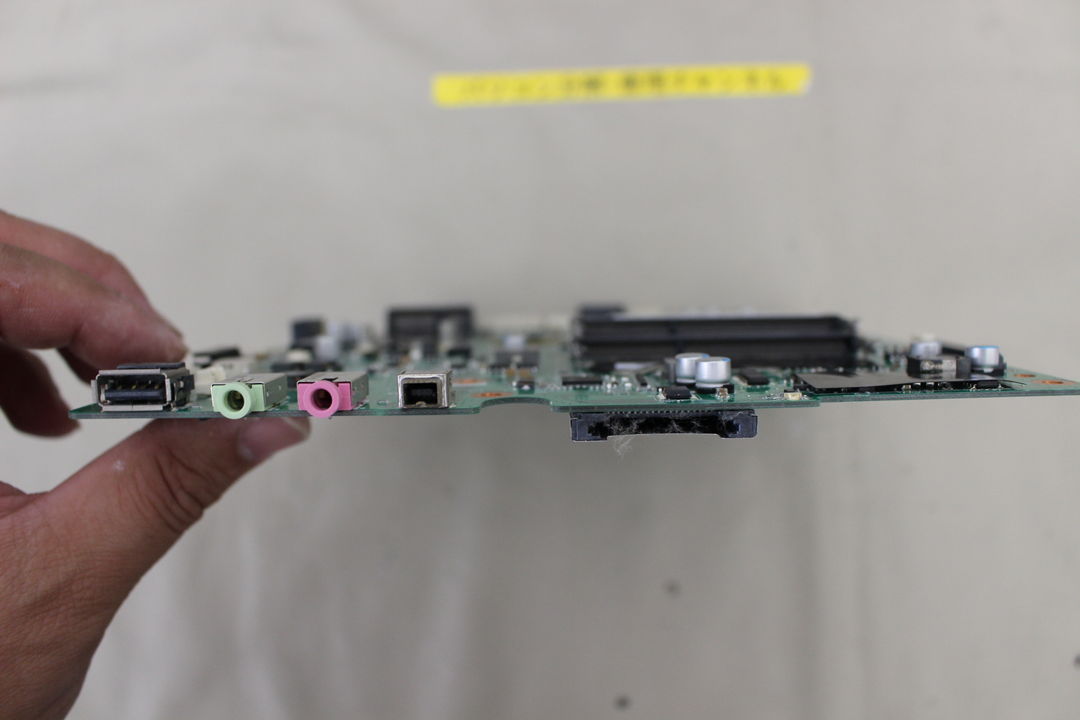

写真10マザーボードを側面から撮影した写真です。左側にUSBポート、緑色とピンク色の音声端子、中央付近に角形の端子が並び、基板上には複数のコネクターや部品が確認できます。

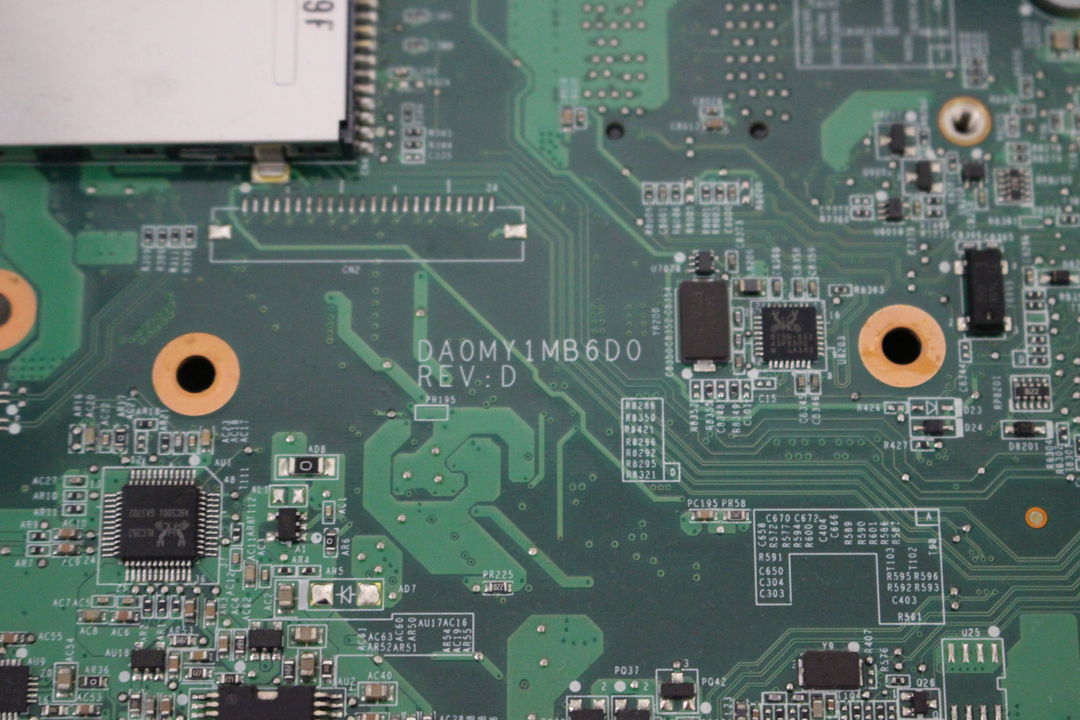

写真11NEC VN370/CS1JBのマザーボード上にある基板面を拡大した写真です。緑色の基板に、チップ部品や配線パターン、コネクター、固定用の穴、基板上の「DA0MY1MB6D0 REV:D」などの印字が確認できます。

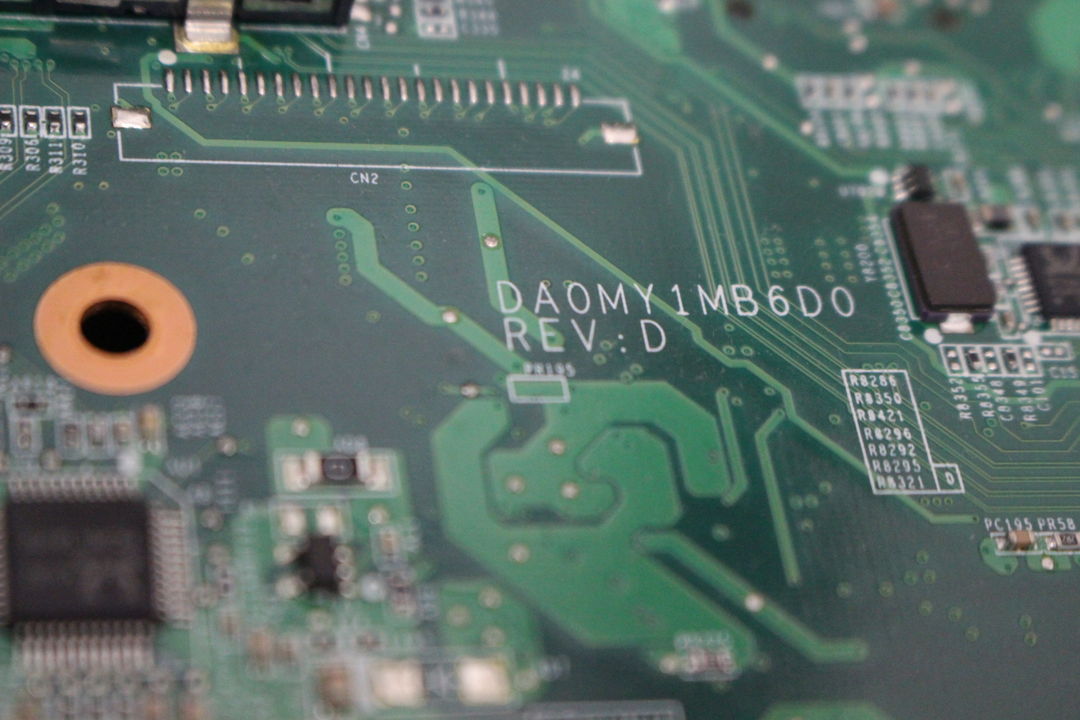

写真12マザーボードの部品番号を刻印している部分です

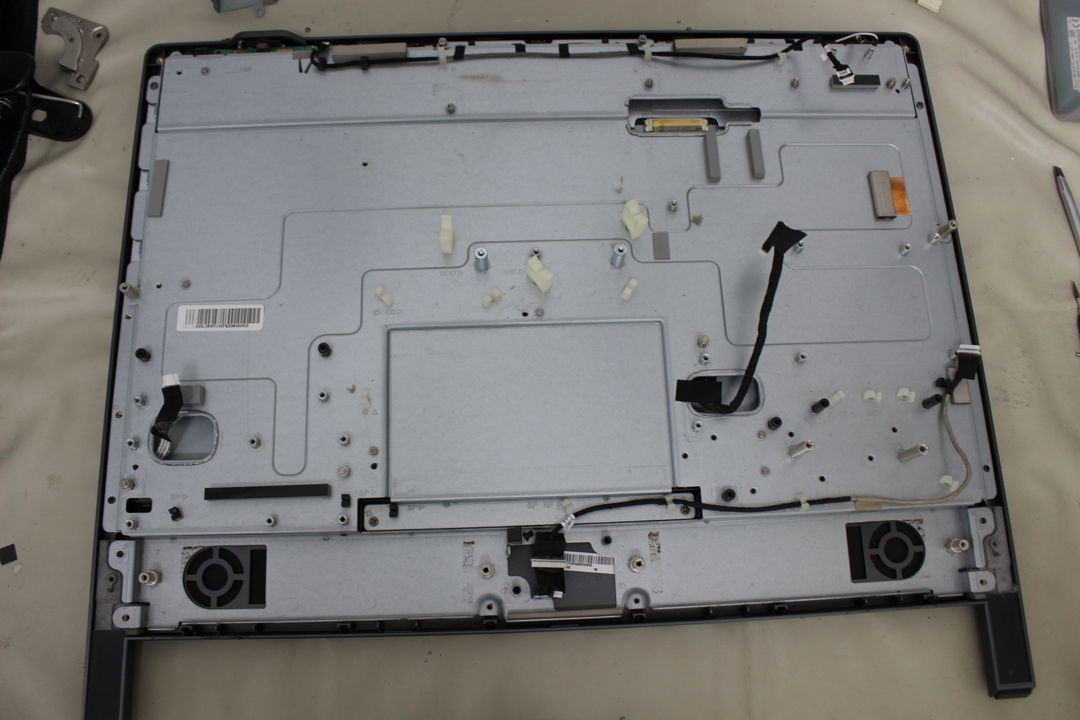

写真13マザーボードを取り外した後の、パソコン本体側の写真です。
部品を探すときの確認ポイント
NEC VN370/CS1JB（PC-VN370CS1JB）用のマザーボードを探す場合、部品名だけではなく、ラベルに記載された型番・パーツ番号、コネクター形状、固定位置、基板リビジョンを照合してください。同じ機種名でも製造時期や構成により搭載部品が異なる場合があります。
部品の特定や分解・交換作業に少しでも不安がある場合は、無理に作業を進めず、診断から交換まで専門業者へ任せる方が安全です。誤った部品の購入、コネクターや基板の破損、保存データの消失を防ぐことにもつながります。
