DELL Vostro 3800の搭載部品一覧｜修理・故障時の部品確認・実機写真
DELL Vostro 3800を実際に分解して確認した搭載部品の型番・仕様・配置を、実機写真とともにまとめています。DELL Vostro 3800の修理や故障時に、部品の位置や交換対象を確認したい場合の参考としてご利用ください。
製品の基本情報
| メーカー・製品 | DELL Vostro 3800 |
|---|---|
| メーカー | Dell Inc.（デル） |
| シリーズ名 | Vostro 3000シリーズ デスクトップ |
| 製品名 | Vostro 3800 スリムタワー |
| 正式型番 | Vostro 3800（規制モデル：D08D、規制タイプ：D08D001） |
| パソコン種別（デスクトップ・ノート・一体型） | デスクトップパソコン |
| 筐体・フォームファクター | スリムタワー（ST） |
| 発売日・発売時期 | 2014年4月以前（日本国内販売確認） |
| 発売時のOS | 構成・販売時期によりWindows 7 Home Premium／Professional、Windows 8.1。後期構成ではWindows 10も提供 |
| 標準CPU | 構成・販売時期によりIntel Celeron G1840、Pentium G3260、第4世代Core i3-4130／i3-4150／i3-4160／i3-4170、Core i5-4460など |
| チップセット | Intel H81 Expressチップセット |
| グラフィックス | CPU内蔵Intel HD Graphics（共有システムメモリ） |

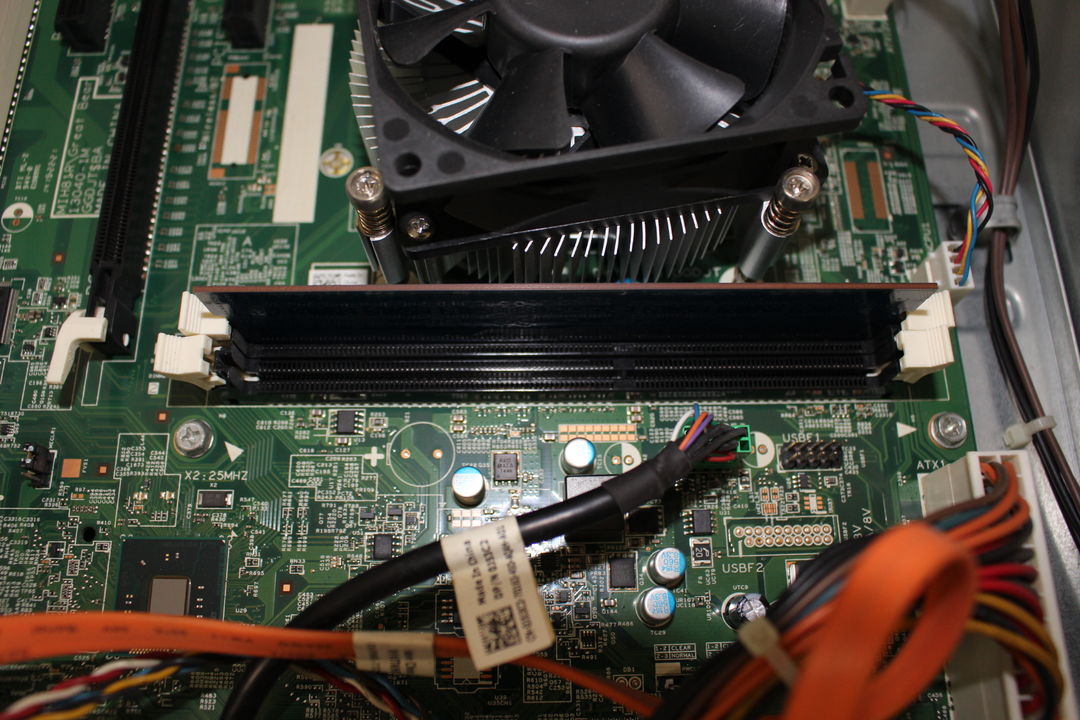

| 標準メモリ | 標準4GB（4GB×1）、1600MHz DDR3／DDR3L、非ECC。構成・販売時期により異なる |
| 最大メモリ | 16GB |
| メモリスロット | DIMMスロット×2 |

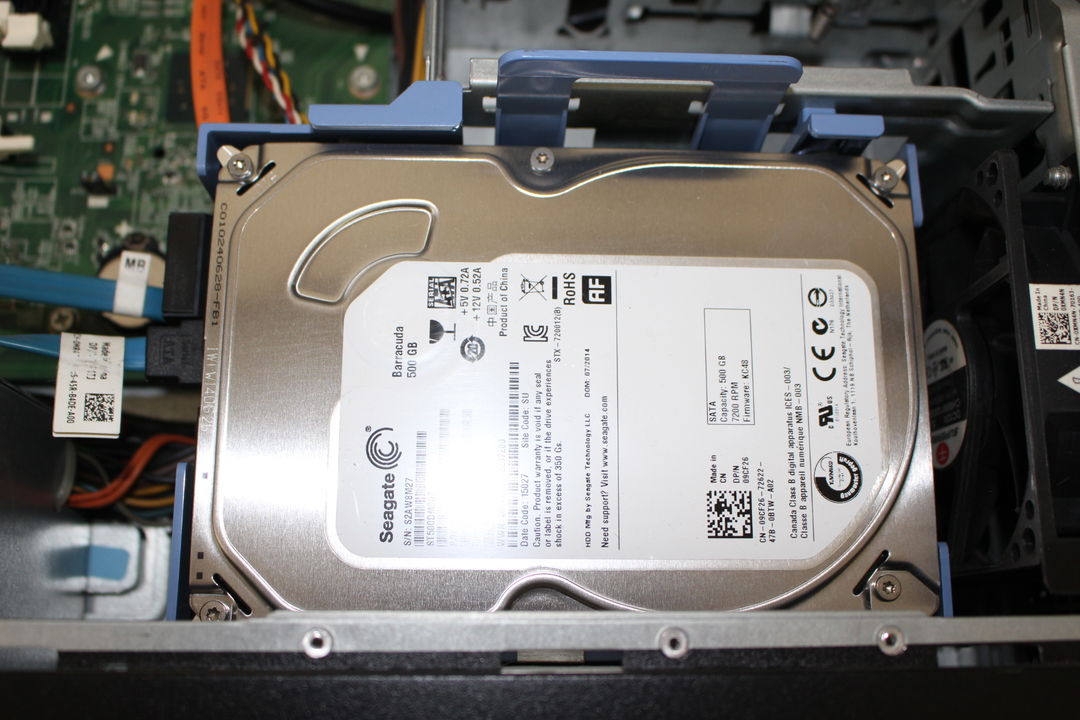

| 標準ストレージ | 標準500GB 7,200rpm SATA HDD。国内販売構成は主に500GB HDD |
| ストレージ規格 | SATA（ポート0・1：SATA 6Gb/s、ポート2・3：SATA 3Gb/s） |
| 液晶サイズ・解像度 | 本体一体型ディスプレイなし。国内では18.5型Dellモニターとのセット構成およびモニターなし構成を販売 |
| 光学ドライブ | 構成によりDVD-ROMまたはDVDスーパーマルチドライブ（DVD+/-RW、2層書き込み対応） |
| 有線LAN | Realtek 10/100/1000Mbps Gigabit Ethernet、RJ-45×1 |
| 拡張スロット | PCIe x16×1、PCIe x1×2、PCI×1（いずれもロープロファイル／ハーフハイト） |

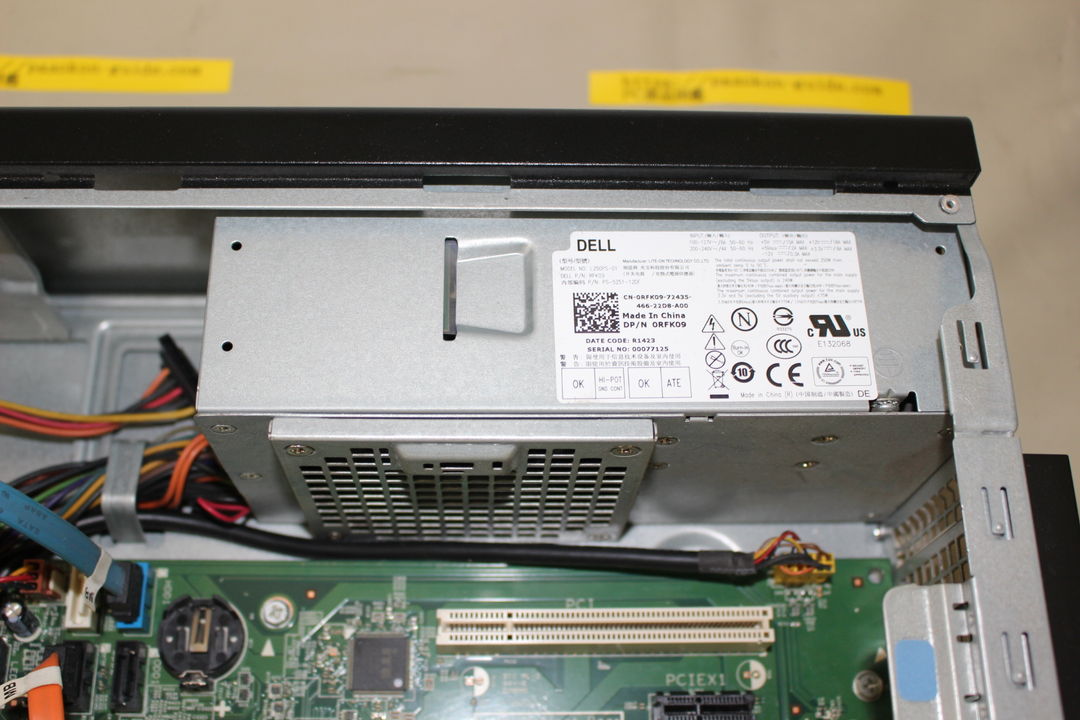

| 電源ユニット・定格 | 内蔵250W電源ユニット（PFC）、入力90～132VAC／180～264VAC、50～60Hz |
| ACアダプター仕様 | 非該当（内蔵電源ユニット方式） |
| 本体重量 | 最小7.2kg |
情報の区分：製品の基本仕様は入力・調査した情報、搭載部品の型番や外観は実機を分解して確認した内容です。製造時期や出荷構成により異なる場合があります。
搭載部品一覧
部品名や型番をクリックすると、ラベル、表面、裏面、コネクターなどを撮影した部品別ページを確認できます。

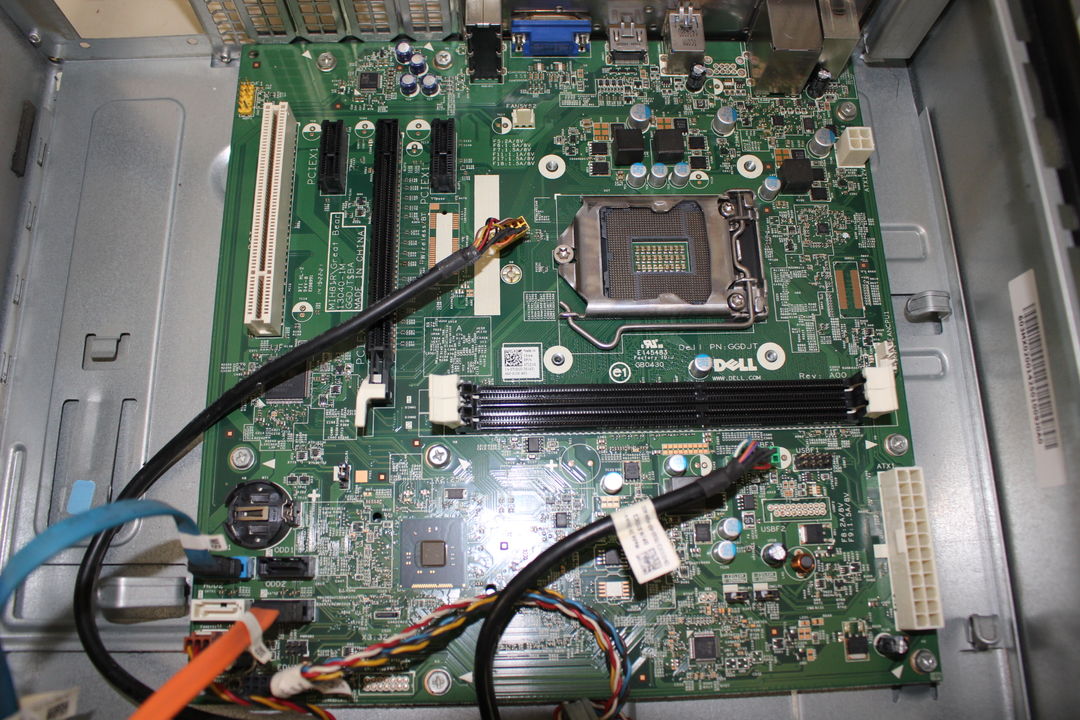

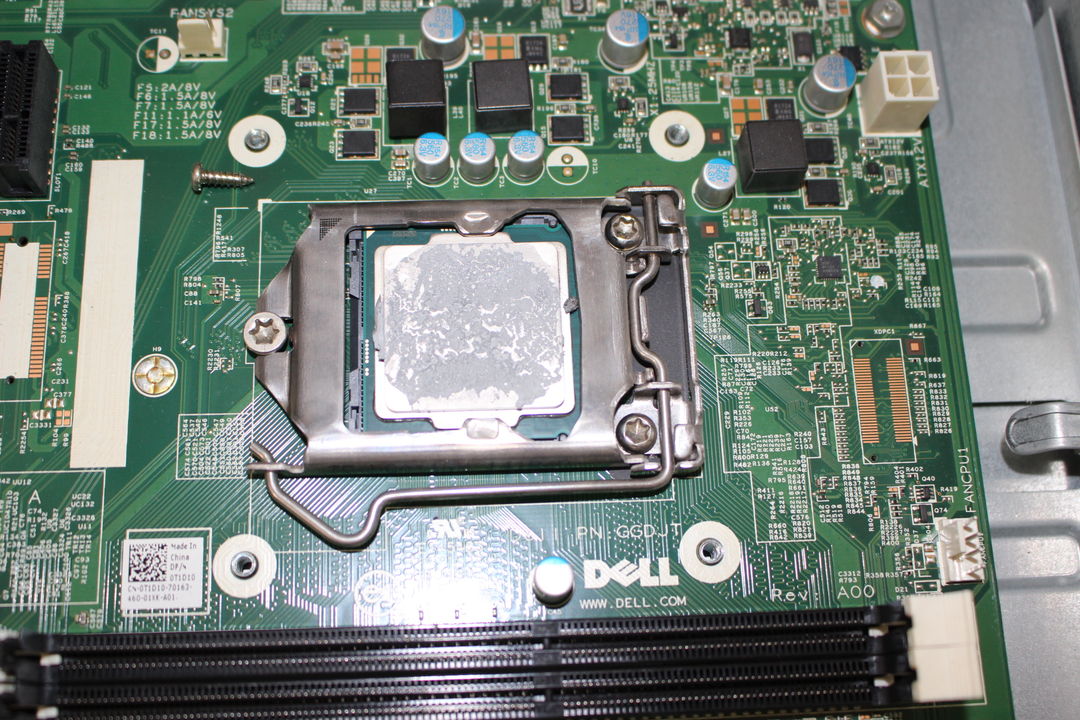

主要基板・プロセッサ

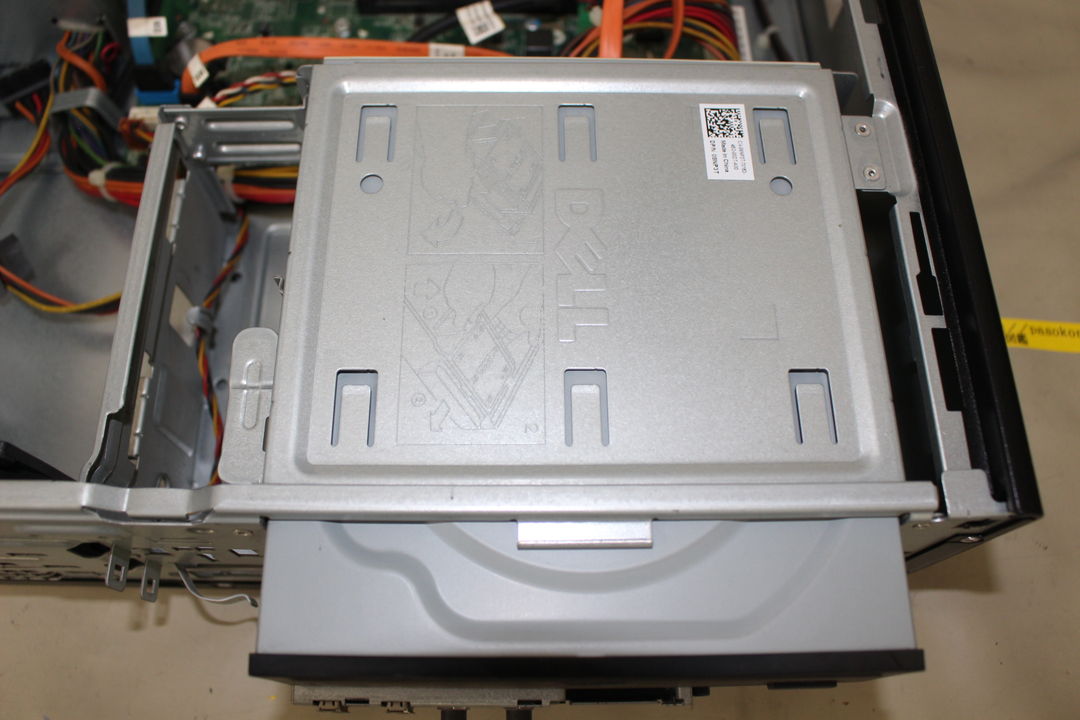

ストレージ・ドライブ

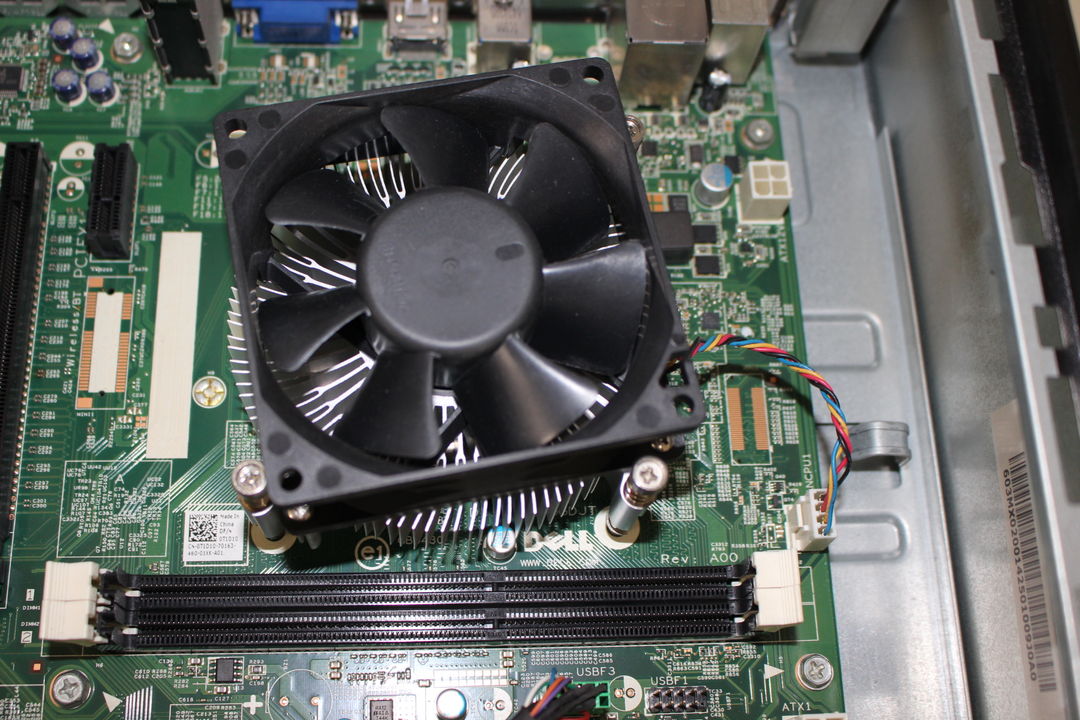

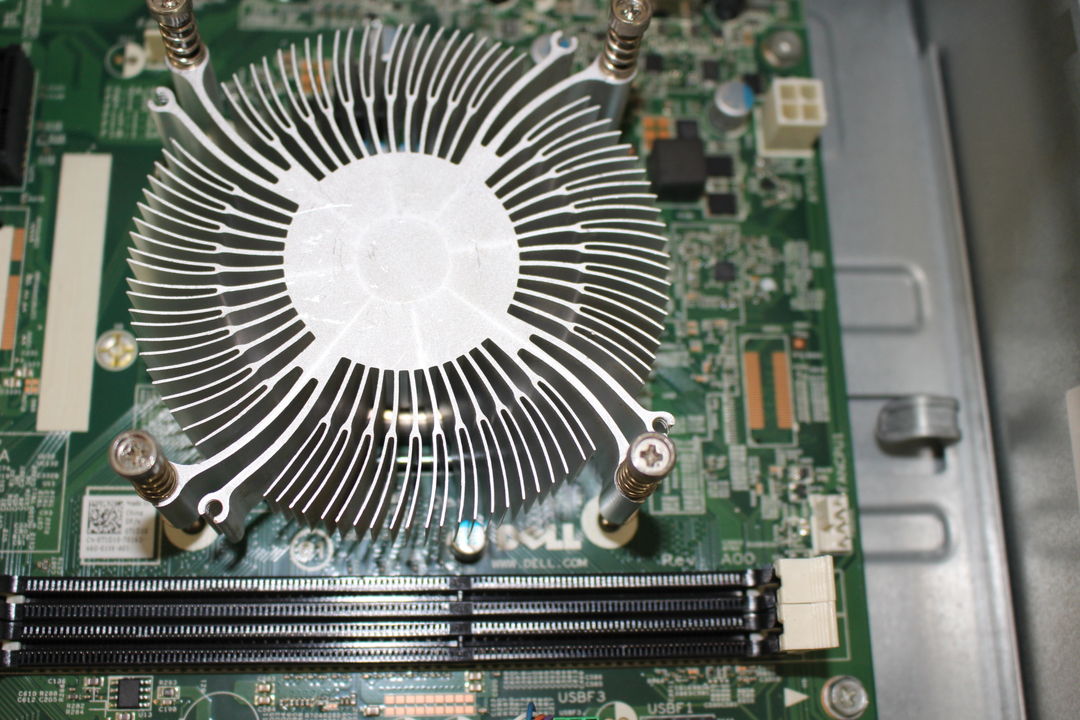

電源・冷却部品
部品情報の見方
掲載している部品は、この実機を分解して確認したものです。同じ製品名・型番でも製造時期、出荷構成、基板リビジョンにより部品が異なる場合があります。交換部品を探す際は、必ず元の部品ラベルとコネクター形状を照合してください。
