DELL DIMENSION 8250の搭載部品一覧と修理・故障事例｜実機写真・型番
DELL DIMENSION 8250を実際に分解して確認した搭載部品の型番・仕様・配置を、実機写真とともにまとめています。また、実際に確認した故障については、DELL DIMENSION 8250の修理時に参考になる症状別の故障事例・切り分け内容も掲載しています。
故障症状ごとの切り分け事例
この製品で実際に行った故障切り分けを、写真を中心に順番に紹介しています。説明がある写真では確認内容もあわせて掲載しています。
電源・起動前の症状
BIOS・Windows起動の症状

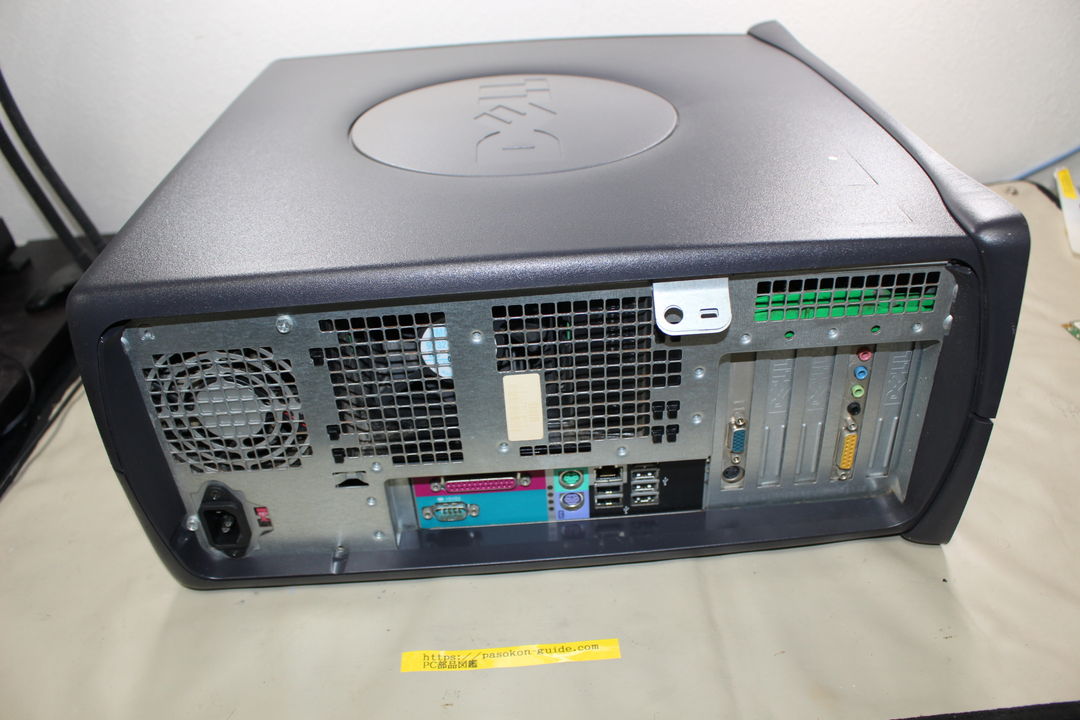

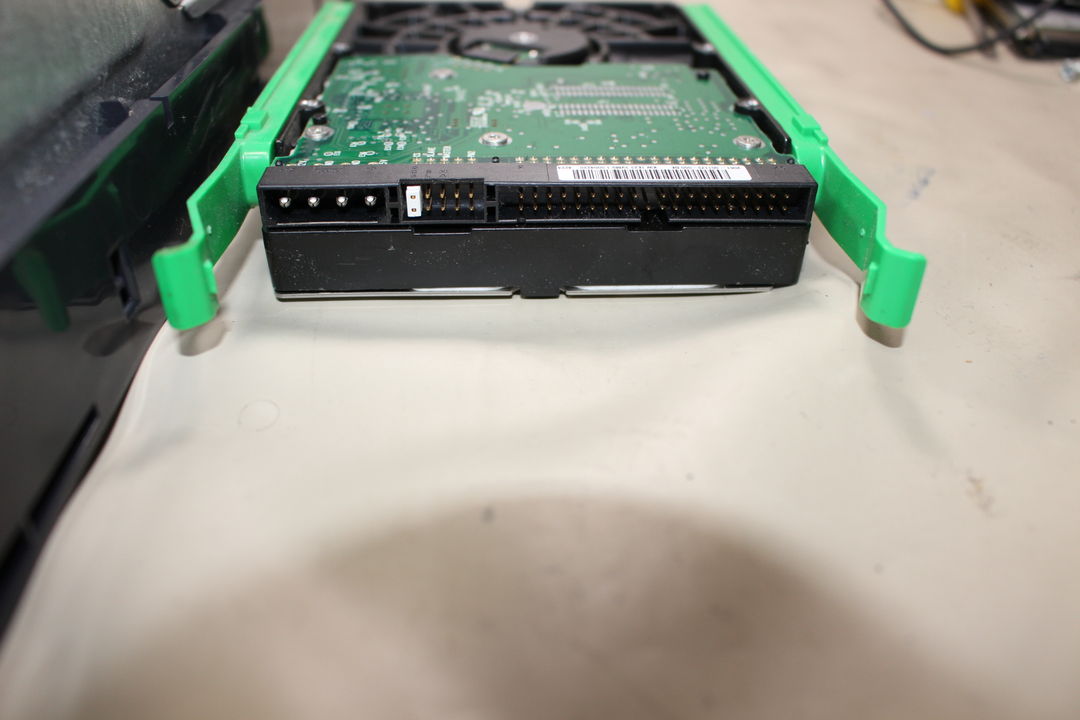

SSD・HDD・データの症状
製品の基本情報
| メーカー・製品 | DELL DIMENSION 8250 |
|---|---|
| メーカー | Dell（発売当時：デルコンピュータ株式会社） |
| シリーズ名 | Dimension |
| 製品名 | Dimension 8250 |
| パソコン種別（デスクトップ・ノート・一体型） | デスクトップパソコン |
| 筐体・フォームファクター | ミドルタワー |
| 発売日・発売時期 | 2002年10月17日（日本、販売・受注開始） |
| 発売時のOS | 構成によりMicrosoft Windows XP Home Editionなど |

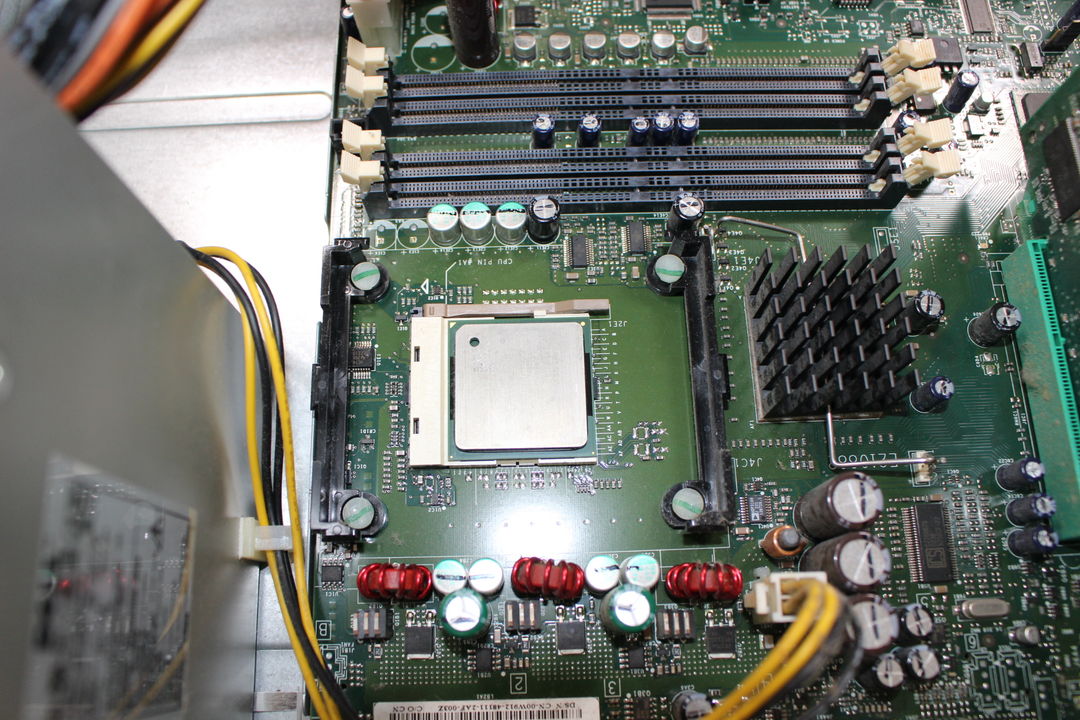

| 標準CPU | 構成によりIntel Pentium 4 2.40／2.53／2.80GHz。後にHT対応3.06GHzも選択可能 |
| チップセット | Intel 850E |
| グラフィックス | AGP 4X。構成によりNVIDIA GeForce4 MX420／Ti4200／Ti4600、ATI Radeon 9700 TX／9700 PROなど |

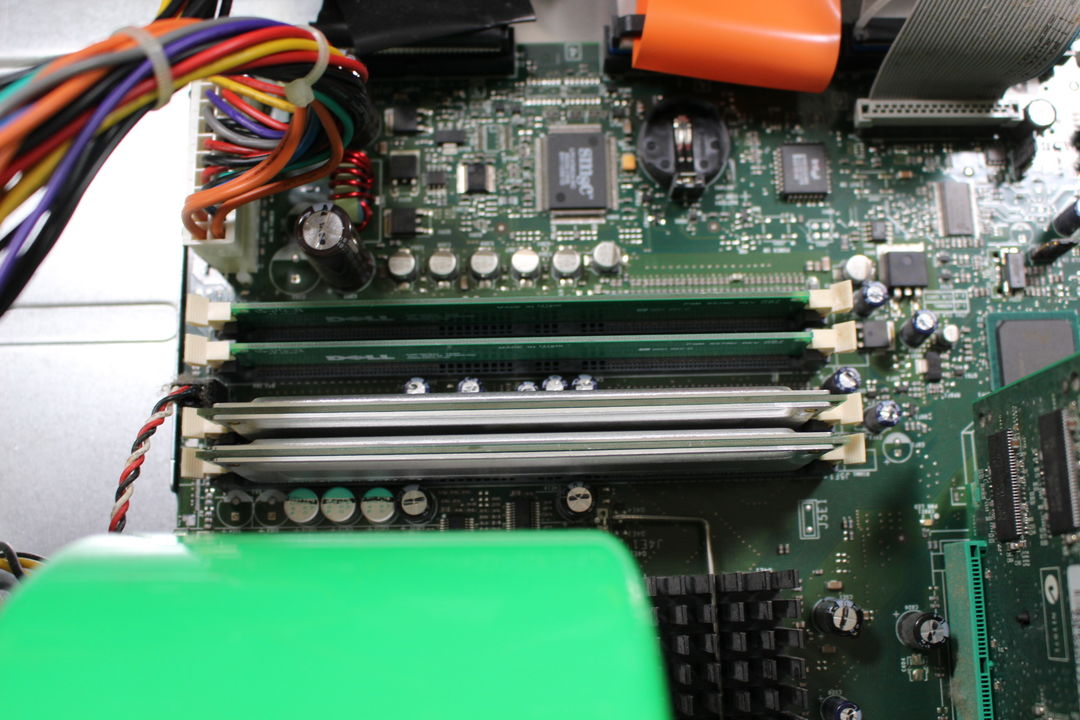

| 標準メモリ | 日本発売時は構成により128MB～1.5GB PC1066 RDRAM（非ECC）。PC800 RDRAMにも対応 |
| 最大メモリ | PC1066使用時1.5GB、PC800使用時2GB |
| メモリスロット | RIMMスロット×4 |
| 標準ストレージ | 日本発売時は構成により20～120GB HDD。後期には200GB構成も選択可能 |
| ストレージ規格 | Ultra ATA/100（マニュアル上はATA-66／ATA-100 Ultra DMA対応） |
| 液晶サイズ・解像度 | 本体一体型ディスプレイなし。外付けモニターはBTO／パッケージ構成により異なる |

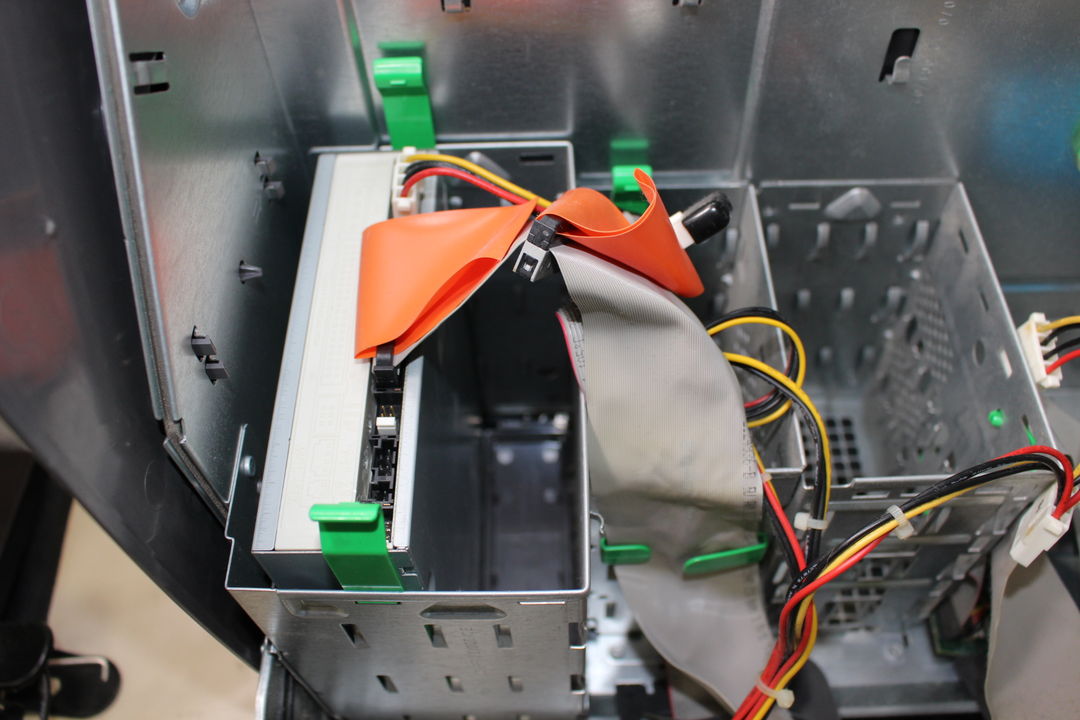

| 光学ドライブ | 構成によりCD-ROM、DVD-ROM、CD-R/RW、DVD/CD-RWコンボ、DVD+RW/+Rなど |
| 有線LAN | 10/100BASE-TX Ethernet（内蔵、RJ-45） |
| 拡張スロット | AGP×1（4X／2X、1.5V）、32bit・33MHz PCI×4 |

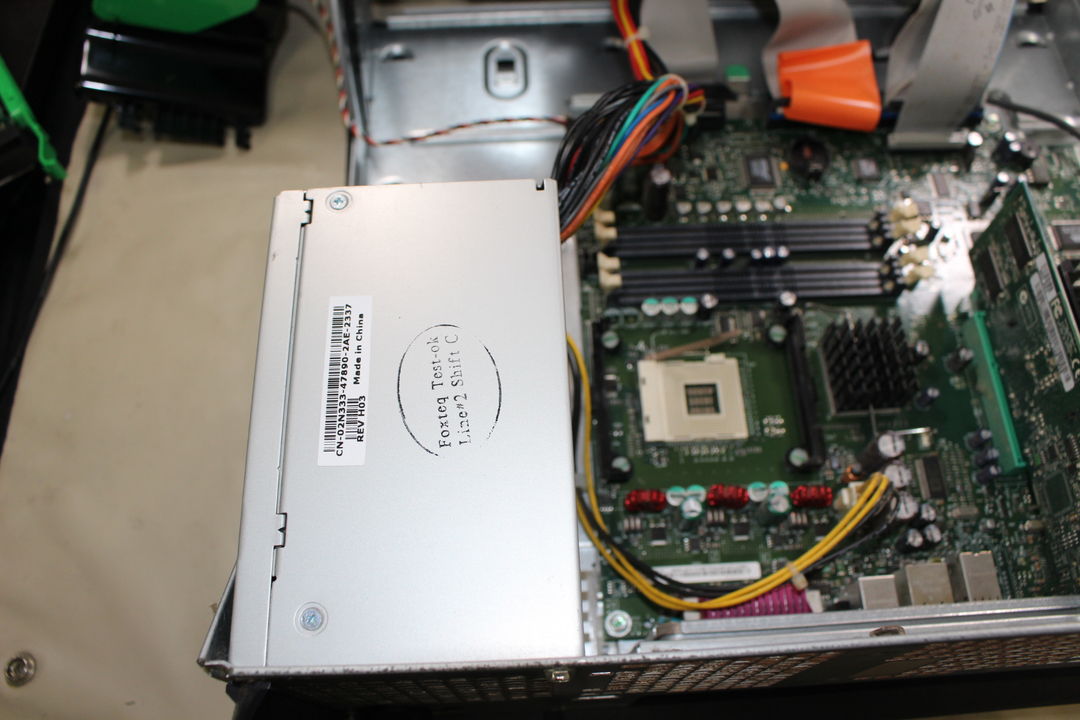

| 電源ユニット・定格 | 内蔵250W電源 |
| ACアダプター仕様 | 該当なし（内蔵電源方式） |
| 本体重量 | 約12.7kg（構成により異なる） |
情報の区分：製品の基本仕様は入力・調査した情報、搭載部品の型番や外観は実機を分解して確認した内容です。製造時期や出荷構成により異なる場合があります。
搭載部品一覧
部品名や型番をクリックすると、ラベル、表面、裏面、コネクターなどを撮影した部品別ページを確認できます。

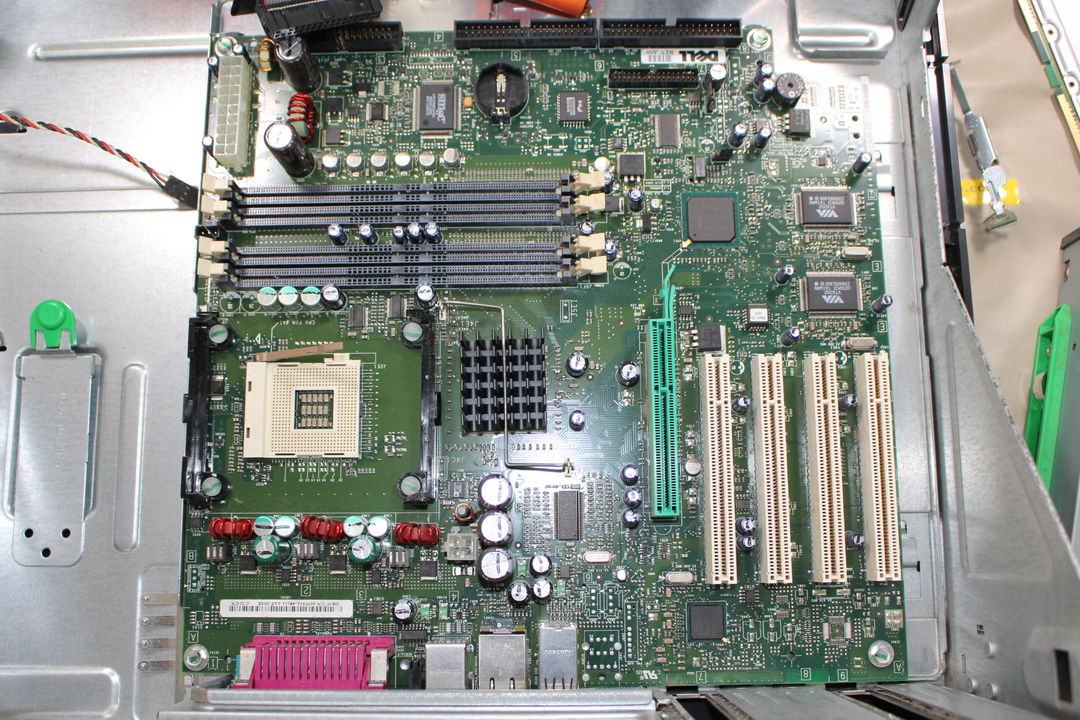

主要基板・プロセッサ
ストレージ・ドライブ

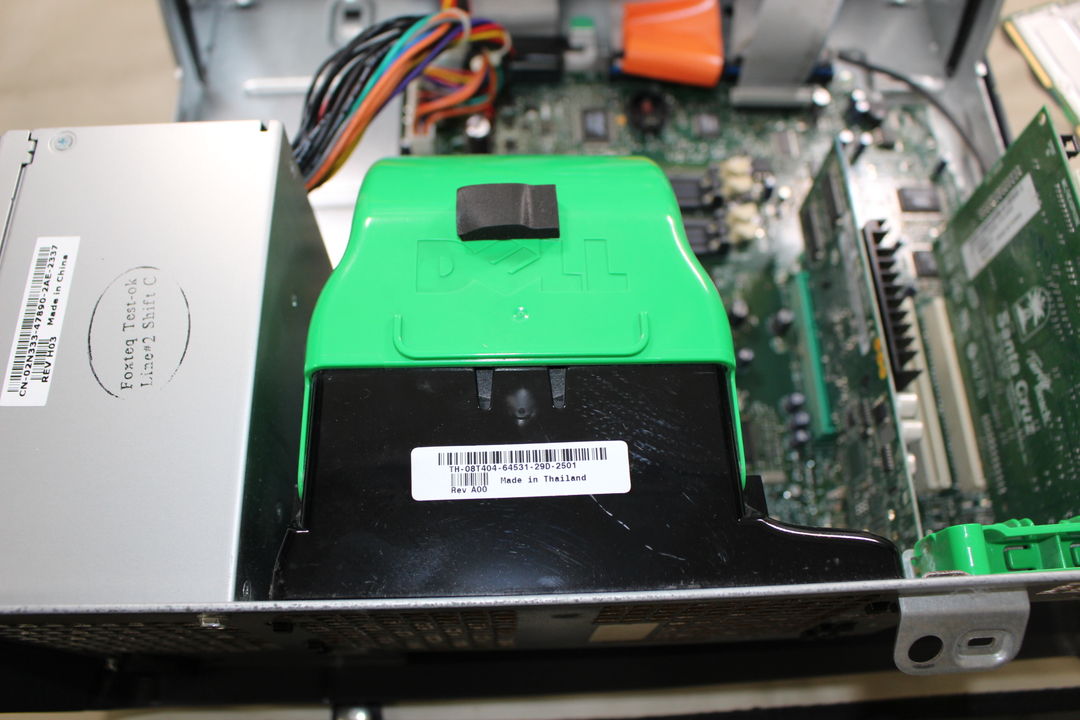

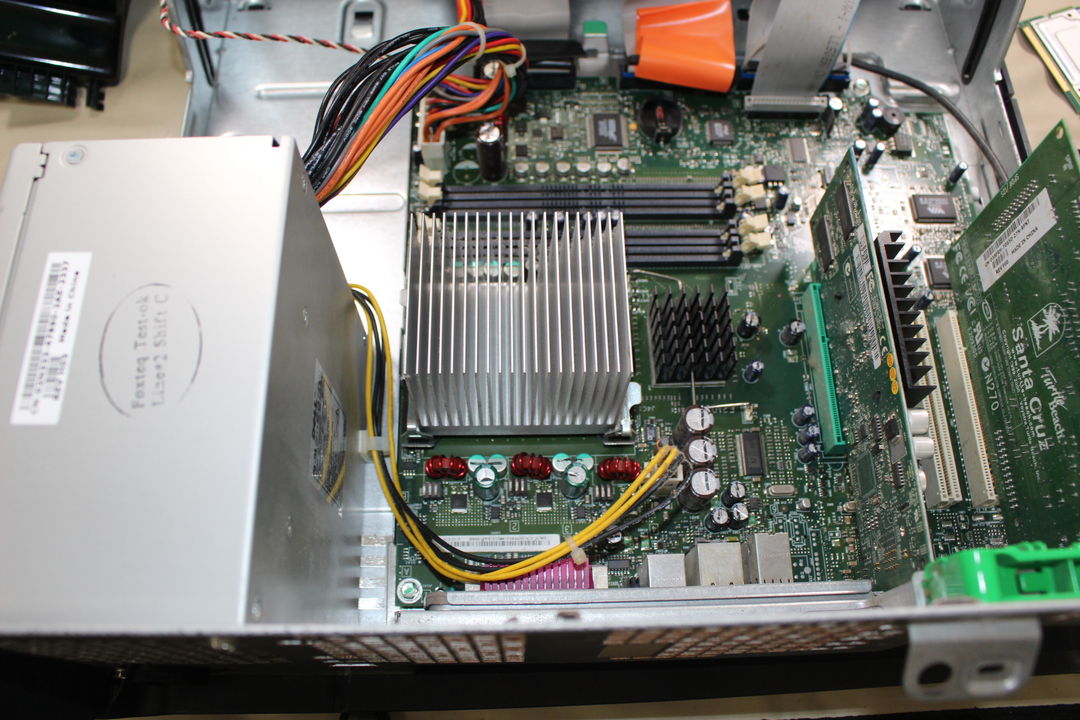

電源・冷却部品

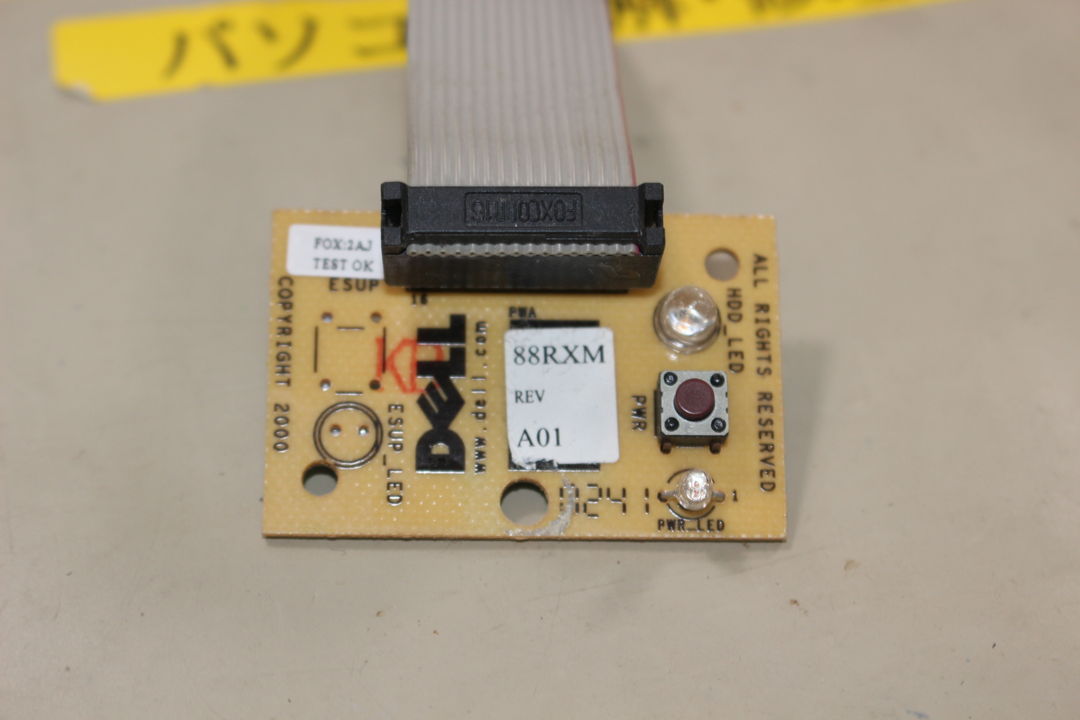

サブ基板・通信・ケーブル

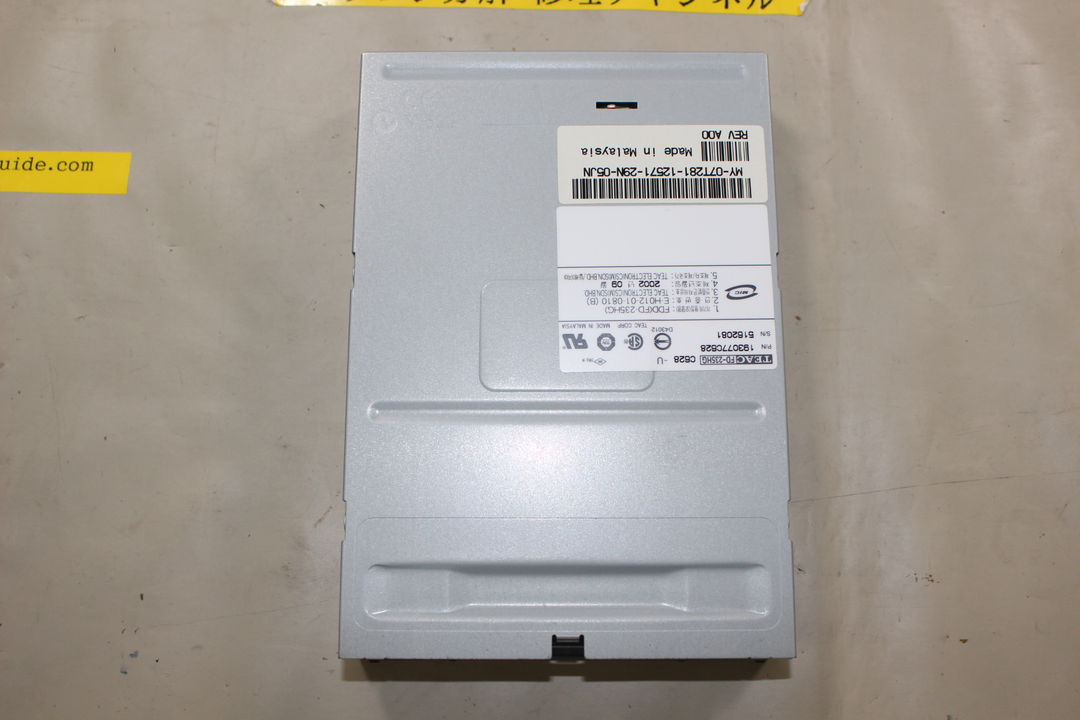

外装・固定部品・その他
部品情報の見方
掲載している部品は、この実機を分解して確認したものです。同じ製品名・型番でも製造時期、出荷構成、基板リビジョンにより部品が異なる場合があります。交換部品を探す際は、必ず元の部品ラベルとコネクター形状を照合してください。
